Номер по Госреестру СИ: 56943-14
56943-14 Преобразователи термоэлектрические
(ТС)
Назначение средства измерений:
Преобразователи термоэлектрические ТС модификации ТС10-А, ТС10-В, ТС10-С, TC10-D, TC10-F, ТС10-Н, ТС40, ТС50, ТС53 (далее термопреобразователи) предназначены для измерения температуры жидких, газообразных сред и твердых поверхностей различных промышленных установок и систем во взрывобезопасных зонах.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2

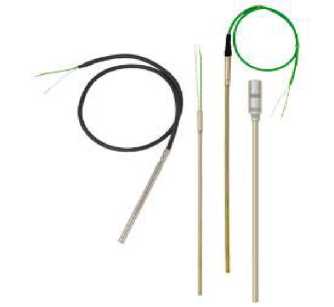

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3

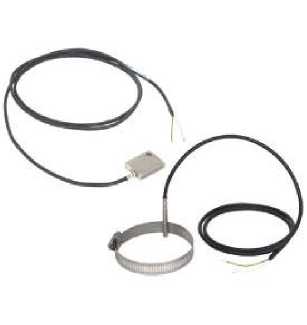

Внешний вид.
