Номер по Госреестру СИ: 56934-14
56934-14 Генераторы шума
(NC 346Е)
Назначение средства измерений:
Генераторы шума NC 346E (далее по тексту - ГШ) предназначены (при работе c измерителями коэффициента шума, анализаторами спектра в режиме измерений коэффициента шума) для воспроизведения шумового сигнала с известным значением спектральной плотности мощности.
Внешний вид.
Генераторы шума
Рисунок № 1
Знак утверждения типа
Знак утверждения типа» приведены на рисунке 1.* - место пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
Метрологические и технические характеристикиМетрологические и технические характеристики ГШ приведены в таблице 1.
Наименование параметра или характеристики |
Значение характеристики |
Диапазон рабочих частот, ГГц |
от 0,01 до 26,5 |
Диапазон избыточной относительной спектральной плотности мощности шума (ИОСПМШ), дБ |
от 19 до 25 |
Пределы допускаемой абсолютной погрешности генерируемого уровня ИОСПМШ, дБ |
±0,5 |
КСВН выхода, не более |
1,50 |
Напряжение питания, В |
28 ±1 |
Потребляемый ток (в режиме непрерывной генерации), мА, не более |
30 |
Тип соединителя СВЧ выхода |
APC 3.5 |
Габаритные размеры (длинахширинахвысота), мм, не более |
99х21х31 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 °С, % атмосферное давление, мм рт. ст. |
от 10 до 30 до 80 от 630 до 800 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист эксплуатационной документации и на корпус ГШ в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГенераторы шума NC 346Е. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам шума NC 346Е
ГОСТ 13317-89. Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры.
МИ 2171-91. Рекомендация. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне 0,002-178,3 ГГц.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 56934-14 «Инструкция. Генераторы шума NC 346Е. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 15 июля 2013 г.
Основные средства поверки:
-
- измеритель коэффициента шума Agilent N8975A (Рег. № 37178-08), диапазон частот от 10 МГц до 26,5 ГГц, диапазон измерений коэффициента шума от 0 до 30 дБ, пределы допускаемой абсолютной погрешности измерений коэффициента шума ± 0,15 дБ;
-
- генератор шума Agilent N4002A (Рег. № 37180-08), диапазон частот от 10 МГц до 26,5 ГГц, уровень ИОСПМШ от 12 до 17 дБ, пределы допускаемой абсолютной погрешности генерируемого уровня ИОСПМШ в диапазонах частот от 0,01 до 1,5 ГГц ± 0,15 дБ, от 1,5 до 3,0 ГГц ± 0,13 дБ, от 3 до 7 ГГц ± 0,14 дБ, от 7 до 18 ГГц ± 0,15 дБ, от 18 до 26,5 ГГц ± 0,3 дБ;
-
- анализатор цепей векторный N5242A (Рег. № 37230-08), диапазон рабочих частот от 10 МГц до 26,5 ГГц, пределы допускаемой погрешности измерений модуля коэффициента отражения ± 1,5 дБ;
-
- вольтметр универсальный В7-54/2 (Рег. № 15250-12), диапазон измерений напряжения
постоянного тока ± 200 В, пределы допускаемой абсолютной погрешности ±(0,005% U+2), где U - измеренное напряжение, В; диапазон измерений силы постоянного тока от 0 до 1 А, пределы допускаемой абсолютной погрешности ±(0,025% I+100),
где I - сила постоянного тока, А;
-
- источник питания постоянного тока Б5-75 (Рег. № 21569-01), диапазон выходного напряжения от 0 до 50 В, диапазон выходного тока от 0 до 5 А, пределы допускаемой погрешности индикации выходного напряжения ± 0,5 В, пределы допускаемой погрешности индикации силы тока ± 0,05 А;
-
- комплект для измерений соединителей коаксиальный КИСК-3,5 (Рег. № 9865-85), пределы допускаемой абсолютной погрешности измерений ±0,02 мм.
Изготовитель
WIRELESS TELECOM GROUP, INC. Noisecom, США.
Адрес: 25 Eastmans Road, Parsippany, NJ 07054, USA.
Телефон: +1 (973) 386-9696, факс: +1 (973) 386-9191.
Сайт: http://www.noisecom.com.
Заявитель
Общество с ограниченной ответственностью «CepTCE» (ООО «CepTCE»), г. Москва.
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д. 24, стр. 2, офис 310.
Телефон/факс: (459) 505-41-28.
E-mail: info@certce.ru, http://www.certce.ru.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13, телефон (495) 583-99-23; факс: (495) 583-99-48.
Конструктивно ГШ представляют собой сборку, состоящую из схемы стабилизации тока, обеспечивающей режим работы лавинно-пролетного диода (ЛПД), генераторной секции, которая включает в себя ЛПД и согласующую цепь, и аттенюатора для обеспечения необходимого уровня и равномерности спектра шумового сигнала, а также малого и практически неизменного коэффициента отражения выхода генератора во включенном и выключенном состояниях, заключенную в общий корпус.
Принцип действия ГШ основан на использовании эффекта возникновения шумового сигнала при электрическом пробое p-n перехода твердотельного ЛПД. ГШ может работать как в непрерывном , так и в импульсном режиме при питании от внешнего источника постоянного или импульсного напряжения через соединитель типа BNC-розетка.

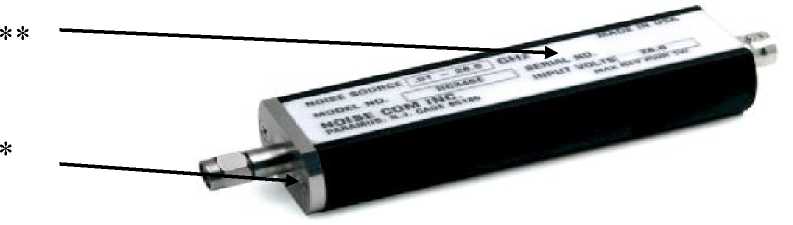

Внешний вид ГШ, место пломбировки от несанкционированного доступа и обозначение места для размещения наклейки «Знак утверждения типа» приведены на рисунке 1.
* - место пломбировки от несанкционированного доступа ** - место для нанесения наклейки «Знак утверждения типа»
Рисунок 1
ГШ приведены в таблице 1.
