Номер по Госреестру СИ: 56504-14
56504-14 Расходомеры электромагнитные
(Badger Meter M-series мод. M1000, M2000, M5000)
Назначение средства измерений:
Расходомеры электромагнитные Badger Meter M-series моделей M1000, M2000, M5000 (далее-расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с электропроводимостью более 5 мкСм/см в напорных трубопроводах.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1
Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.02.2019
Номер записи - 146822
ID в реестре СИ - 369222
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
МК-V, М2000, Ду50, ВАЛТЕК, MK-U 15, MK-U, MINKOR MK-U, Meter M, M2000, KM-U, Badger Meter M2000, Badger Meter M-series мод.M2000, Badger Meter M-series мод. M2000, Badger Meter M-series мод. M1000, M2000, M5000, Badger Meter M-series М2000, Badger Meter M-series М1000, Badger Meter M-series M2000, Badger Meter M-series M1000, Badger Meter M-series M 2000, 1,
Производитель
Изготовитель - Фирма "Badger Meter Czech Republic s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.
Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.
Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.
Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 94
Выдано извещений - 2
Кол-во периодических поверок - 64
Кол-во средств измерений - 41
Кол-во владельцев - 22
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1718 дн.
Приказы РСТ, где упоминается данный тип СИ
№1386 от 2018.07.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную учета тепловой энергии Ново-Рязанской ТЭЦ
№1211 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительные материалы и изделия" (ТК 144)
Наличие аналогов СИ: Расходомеры электромагнитные (Badger Meter M-series мод. M1000, M2000, M5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Badger Meter Czech Republic s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49859-12 18.05.2017 |
Расходомеры электромагнитные, Баджер Метер М2000 Фирма "Badger Meter Czech Republic s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
4 года |
|
56504-14 13.02.2019 |
Расходомеры электромагнитные, Badger Meter M-series мод. M1000, M2000, M5000 Фирма "Badger Meter Czech Republic s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
4 года |
|
69354-17 20.11.2022 |
Расходомеры электромагнитные, Badger Meter ModMAG мод. M1000, M2000, M3000, M4000, M5000 Фирма "Badger Meter Czech Republic s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
5 лет |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Расходомеры электромагнитные (Badger Meter M-series мод. M1000, M2000, M5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СУС" (RA.RU.312520) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 11 | 1 | 1 | 9 | 0 | 10 | 1 | 9 | |
| ООО "ДБУ" (RA.RU.312665) | 4 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "СПЕЦГИДРОСЕРВИС" (RA.RU.312180) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "АКВАТЕХНИКА" (RA.RU.312333) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЕДИНЫЙ РЕСУРС" (RA.RU.312113) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "АКВАТЕХНИК35" (RA.RU.312703) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "БЮРО ПОВЕРКИ" (RA.RU.312621) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 16 | 0 | 8 | 0 | 6 | 0 | 6 | ||
| ООО "ГОРВОДОУЧЕТ" (RA.RU.312363) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 8 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 1 | 5 | 0 | 6 | 1 | 5 | ||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 5 | 0 | 5 | 2 | 5 | 0 | 5 | ||
| ООО "ДЕЗ 1" (RA.RU.311603) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «РЕСУРС АВТОМАТИКА» (RA.RU.313213) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО МС "ПРОФТЕХКОМ" (RA.RU.312822) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "СПЕЦГИДРОКОНТРОЛЬ" (РОСС RU.0001.310260) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ИП Фомин С.В. (RA.RU.314132) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ГОРОДСКАЯ МЕТРОЛОГИЧЕСКАЯ СЛУЖБА" (RA.RU.312906) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры электромагнитные (Badger Meter M-series мод. M1000, M2000, M5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 8679 |
|
ООО «Метрологический сервис» (Метросервис) Москва |
4080 | 8679 |
|
ФБУ Пермский ЦСМ Пермский край |
6240 | 8679 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
21890 | 8679 |
|
ФБУ Рязанский ЦСМ Рязанская область |
3998 | 8679 |
Программное обеспечение

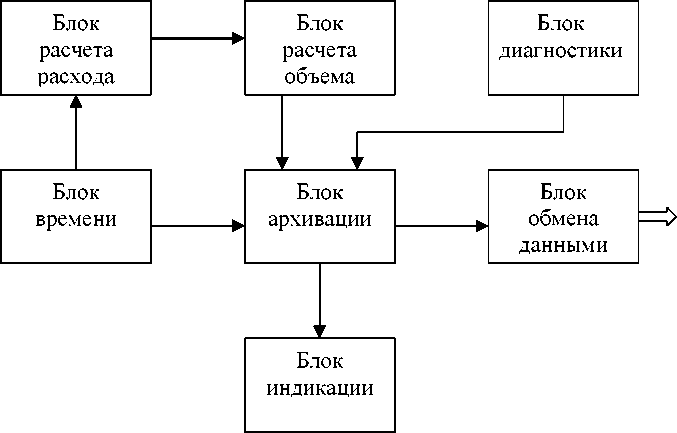

Расходомеры имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показана на рисунке 3.
Рисунок 3
Основные функции частей программного обеспечения:
-
1) Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах расходомера;
-
2) Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;
-
3) Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;
-
4) Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
-
5) Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;
-
6) Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;
-
7) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.
Идентификационные данные ПО приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - С.
Таблица 1.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
M1000R |
M1000R |
1.0.2 |
6b47 |
CRC16 |
|
M2000 |
M2000 |
1.12 |
BEFF |
CRC16 |
|
M5000 |
M5000 |
2.0.13 |
bdfc |
CRC16 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель расходомеров в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках измерений
Методика измерений приведена в документах «Расходомер электромагнитный M1000. Руководство по эксплуатации», «Расходомер электромагнитный M2000. Руководство по эксплуатации», «Расходомер электромагнитный M5000. Руководство по эксплуатации»,
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным Badger Meter M-series
ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по методике МП 2550-0229-2013 «Расходомеры электромагнитные Badger Meter M-series моделей М1000, М2000, М5000. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева 18.10.2013г.
Перечень эталонов, применяемых при поверке:
- установка проливная поверочная. Диапазон воспроизведений расхода воды не менее (Qmin - 0,5Qmax), относительная погрешность измерений расхода не хуже ± 0,1 %;
Изготовитель
Фирма «Badger Meter Czech Republic s.r.o.», Чешская Республика
Адрес: Mankova 26, 621 00 Brno, Chech Republic
Тел.: +420 541 420 411Факс: +420 541 229 724
Эл. почта: info@badgermeter.cz, сайт: www.badgermeter.cz
Заявитель
Общество с ограниченной ответственностью «Семта»
Юр. адрес: 188300, г. Гатчина, ул. Чехова, д. 1, оф. 15
Тел/факс: (812) 677-18-04
Эл. почта: mail@cemta.ru, сайт: www.cemta.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru.
Принцип действия расходомеров основан на явлении индуцирования электродвижущей силы (ЭДС) в движущемся в магнитном поле проводнике - измеряемой среде.
Индуцируемая ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, выполняющий обработку сигнала в соответствии с установленными алгоритмами.
Расходомеры состоят из первичного преобразователя (датчика) и электронного блока (усилителя).
Первичный преобразователь представляет собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, заключенный в кожух, защищающий элементы магнитной системы расходомера.
Электронный блок расходомера выполнен в герметичном корпусе, внутри которого расположены печатная плата и элементы присоединения внешних цепей. Электронный блок снабжен устройством отображения - табло, отображающим результаты измерений и диагностики, а также обеспечивает формирование импульсных сигналов.
Расходомеры выпускаются двух типов конструкции: компактной - при установке электронного блока непосредственно на первичном преобразователе, и отделенной - при установке электронного блока на стене или монтажной панели.
Расходомеры выпускаются следующих моделей M1000, M2000, M5000, отличающихся по погрешности измерений объемного расхода и объема; по виду электропитания (только от сети переменного тока и/или от литиевой батареи).
Расходомеры имеют различные конструктивные исполнения, характеризующие:
-
- способ присоединения к трубопроводу: фланцевый, межфланцевый (типа «сэндвич») и др.;
-
- диапазон измерений расхода при одном и том же диаметре условного прохода расходомера. Расходомер обеспечивает (в зависимости от исполнения):
-
- формирование цифрового сигнала в стандарте интерфейса RS232, RS485, USB или Ethernet, несущего информацию о результатах измерений и диагностике;
-
- формирование токового сигнала в диапазоне тока (4-20) мА, пропорционального измеренному расходу;
-
- отображение результатов измерений и диагностики посредством табло.
Расходомеры по защищенности от воздействия окружающей среды выполнены в соответствии со степенью защиты IP67 (IP68 по заказу) по ГОСТ 14254.
При установке расходомера на трубопроводе необходимо соблюдать длины прямых участков 5Ду до расходомера и 3Ду после расходомера.

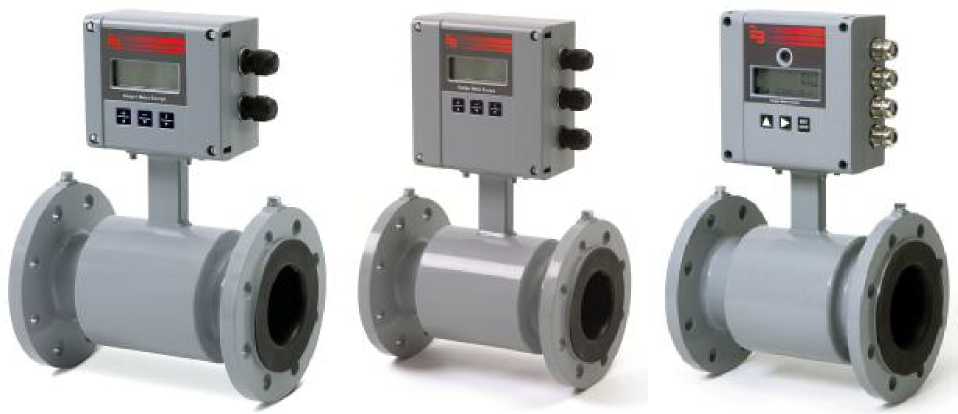

Внешний вид расходомеров приведен на рисунке 1.
с
ПОЭ
M1000
M5000
M2000
Рисунок 1.

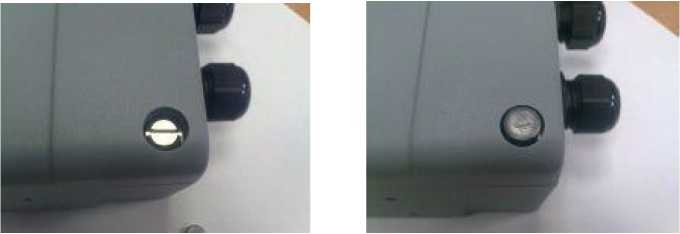

Места пломбирования указаны на рисунке 2.
Рисунок 2.
|
Наименование |
Кол-во |
Примечание |
|
Расходомер электромагнитный |
1 |
Исполнение согласно заказу |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки МП 2550-0229-2013 |
1 |
1 экз. при групповой поставке |
|
Наименование характеристики |
Значение характеристики для модели | ||
|
M1000 |
M2000 |
M5000 | |
|
1 |
2 |
3 |
4 |
|
Диаметр условного прохода (Ду), мм |
6-400 |
15-400 | |
|
Диапазон скорости потока, м/с |
0,03-12* | ||
|
Пределы допускаемой относительной погрешности при измерении расхода и объема, % (V - скорость потока, м/с) |
± (0,3+0,2/V) |
± (0,2+0,1/V) |
± (0,4+0,2/V) |
|
Интерфейс |
RS 232, RS422, RS485, ModBus RTU, Ethernet |
RS 232/485, ModBus RTU, HART, M-Bus, Profibus DP и др. |
RS 232, ModBus RTU, IrDA, M-Bus и др. |
|
Входные/выходные сигналы: - токовый (активный/пассивный), мА - частотный, кГц |
от 0/4 до 20,0 от 0 до 10,0 |
от 0/4 до 20,0 от 0 до 10,0 |
от 0 до 0,1 |
|
Электрическое питание: от сети переменного тока частотой 50 ±1Гц, В |
220 - 240 |
85 - 265 |
220 - 240** |
|
от постоянного тока, В |
24 |
9-36 |
24** |
|
встроенная Li батарея, В |
3,6 | ||
|
Потребляемая мощность, Вт, не более |
10 |
20 |
батарейное питание |
|
Габаритные размеры (в зависимости от Ду и исполнения) | |||
|
длина, мм |
от 170 до 600 |
от 170 до 600 |
от 170 до 600 |
|
ширина, мм |
от 90 до 565 |
от 90 до 565 |
от 95 до 565 |
|
высота, мм |
от 333 до 818 |
от 333 до 818 |
от 342 до 818 |
|
Масса расходомера, кг (в зависимости |
от 3,6 |
от 3,6 |
от 7,7 |
|
от Ду и исполнения) |
до 126,5 |
до126,5 |
до 160,9 |
|
Присоединение к трубопроводу |
фланцевое, сэндвич и др. |
фланцевое, сэндвич и др. |
фланцевое |
|
Удельная электропроводность измеряемой среды, не менее, мкСм/см |
5 |
5 |
20 |
|
Диапазон температуры окружающего о воздуха, С |
от минус 20 до плюс 60 | ||
|
Диапазон температуры измеряемой | |||
|
жидкости в зависимости от материала футеровки: | |||
|
тефлон, фторопласт, PTFE, оС |
от минус 40 до плюс 150 | ||
|
твердая/мягкая резина, оС |
от 0 до плюс 80 | ||
|
Максимальное давление измеряемой среды, МПа |
4 | ||
|
Относительная влажность | |||
|
окружающего воздуха при температуре 35 оС, % , не более, |
95 | ||
|
Средний срок службы, лет |
10 | ||
|
Средняя наработка на отказ, ч |
61000 | ||
Примечания
* При обратном направлении потока погрешность не нормируется . ** Опционально ( поставляется по заказу).
