Номер по Госреестру СИ: 56013-13
56013-13 Генераторы сигналов произвольной формы
(DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z)
Назначение средства измерений:
Генераторы сигналов произвольной формы DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z предназначены для воспроизведения сигналов электрического напряжения произвольной формы.

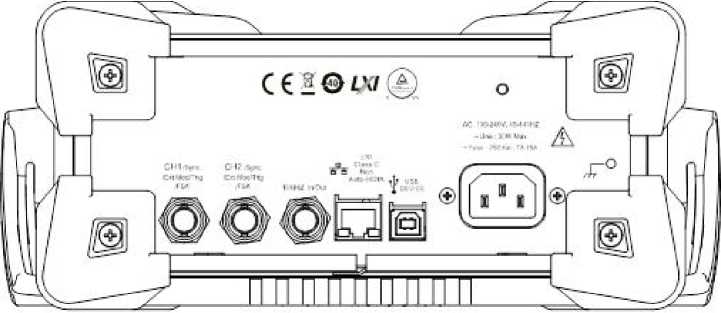

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 1

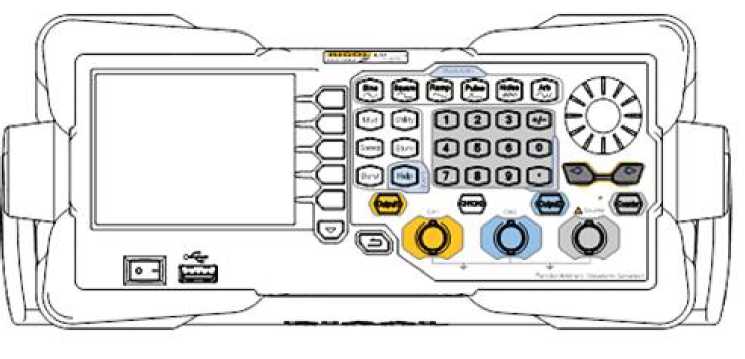

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.12.2018
Номер записи - 146263
ID в реестре СИ - 368663
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, модификация DG1062Z, модификации DG1062Z, модель DG1032Z, мод. DG1062Z, мод. DG1032Z, Генераторы сигналов произвольной формы DG1062Z, Генераторы сигналов произвольной формы DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG10, Генераторы сигналов произвольной формы DG1032Z, Генератор сигналов произвольной формы DG1062Z, Генератор сигналов произвольной формы DG1032Z, DG1062Z, DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z, DG1032Z, DG1032, DG 1062Z, DG 1032, -,
Производитель
Изготовитель - Фирма "RIGOL Technologies, Inc."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 280
Выдано извещений - 0
Кол-во периодических поверок - 170
Кол-во средств измерений - 54
Кол-во владельцев - 57
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1497 от 2013.12.18 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 55952-13,56011-13 по 56018-13,55927-13,40222-13,56019-13,по 52021-13,21391-13,56022-13 по 56046-13)
№2282 от 2017.10.30 О переоформлении свидетельства об утверждении типа средства измерений № 56013 "Счетчики газа ультразвуковые FLOWSIC500 CIS" и внесении изменений в описание типа
№1850 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Оценка соответствия" (ТК 079)
Наличие аналогов СИ: Генераторы сигналов произвольной формы (DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "RIGOL Technologies, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
33711-07 01.02.2012 |
Осциллографы двухканальные цифровые, DS1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
1 год | |
|
33711-08 01.01.2014 |
Осциллографы цифровые двухканальные, DS1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
36286-07 01.12.2012 |
Мультиметры цифровые, DM3000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
1 год | |
|
36286-08 10.10.2018 |
Мультиметры цифровые, DM3000 мод. DM3061, DM3062, DM3064, DM3051, DM3052, DM3054, DM3058 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
36589-07 01.01.2013 |
Генераторы сигналов специальной и произвольной формы, DG1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
1 год | |
|
39474-08 01.01.2014 |
Генераторы сигналов специальной и произвольной формы двухканальные, DG1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
39507-08 10.10.2018 |
Осциллографы цифровые четырехканальные, DS1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
39680-08 01.01.2014 |
Осциллографы цифровые двухканальные, VS5202, VS5202D, VS5102, VS5102D, VS5062, VS5062D, VS5042, VS5042D, VS5022, VS5022D Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
54983-13 17.07.2023 |
Осциллографы цифровые, RIGOL DS1000, MSO1000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
54985-13 30.09.2018 |
Мультиметры цифровые с системой сбора данных и коммутации , RIGOL M300 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
54986-13 17.07.2023 |
Осциллографы цифровые, RIGOL DS6000, MSO6000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
54988-13 17.07.2023 |
Осциллографы цифровые, RIGOL DS4000, MSO4000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
54989-13 17.07.2023 |
Осциллографы цифровые, RIGOL DS2000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
55023-13 30.09.2018 |
Мультиметры цифровые, DM3068, DM3068A, DM3068B, DM3068E, DM3068U Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
55491-13 11.11.2018 |
Источники питания постоянного тока программируемые, DP811, DP821, DP831 и DP832 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
2 года |
|
56011-13 19.12.2018 |
Генераторы сигналов произвольной формы, DG1022, DG1012, DG1022A, DG1022U, DG1022Z Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
56012-13 30.08.2023 |
Генераторы сигналов произвольной формы, DG4202, DG4162, DG4102, DG4072, DG4062 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
56013-13 19.12.2018 |
Генераторы сигналов произвольной формы, DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
|
57457-14 26.05.2019 |
Осциллографы цифровые, RIGOL MSO2000 Фирма "RIGOL Technologies, Inc." (КИТАЙ ) |
ОТ |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Генераторы сигналов произвольной формы (DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 8 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 3 | 1 | 0 | 3 | 0 | 2 | 0 | 2 | |
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 15 | 0 | 12 | 0 | 13 | 0 | 12 | ||
| АО "НПО ЭЛЕКТРОМЕХАНИКИ" (RA.RU.311321) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 5 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | |
| АО «НПО Энергомаш» (RA.RU.312900) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 11 | 0 | 8 | 0 | 7 | 0 | 7 | ||
| ФБУ «Ивановский ЦСМ» (RA.RU.311260) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "РИМР" (RA.RU.311661) | 7 | 0 | 7 | 0 | 6 | 0 | 6 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 7 | 0 | 5 | 0 | 7 | 0 | 5 | ||
| АО "КОМЗ" (РОСС СОБ 3.00117.2013) | 2 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "НПП "РАДАР ММС" (RA.RU.312416) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 9 | 0 | 8 | 0 | 8 | ||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 29 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 10 | 1 | 0 | 7 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 57 | 5 | 1 | 53 | 0 | 38 | 0 | 38 | |
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НПО АВТОМАТИКИ" (RA.RU.313111) | 4 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО Научно-производственная компания "Эталон-Тест" (RA.RU.311710) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| РТРС (RA.RU.311450) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ПриСТ" (RA.RU.312058) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 0 | 2 | 0 | 1 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311327) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ЗАО "НПП ЭЛИКС " (RA.RU.311309) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ВОТКИНСКИЙ ЗАВОД" (0431) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Орловский ЦСМ» (109) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Мурманский ЦСМ» (RA.RU.311466) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "ПО "ЭЛЕКТРОПРИБОР" (РОСС СОБ 3.00129.2013) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Генераторы сигналов произвольной формы (DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
5386 | 7602 |
|
ФБУ Вологодский ЦСМ Вологодская область |
7571 | 7602 |
|
ФБУ Воронежский ЦСМ Воронежская область |
4738 | 7602 |
|
ФБУ Иркутский ЦСМ Иркутская область |
7823 | 7602 |
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
8622 | 7602 |
Программное обеспечение
Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные программного обеспечения
|
Модель |
Наименование |
Идентификационное наименование |
Номер версии (идентификационный номер) |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
DG1000Z |
MQX |
DG1000Z Program |
00.01.00 |
- |
- |
Программное обеспечение занесено в постоянное запоминающее устройство генератора и пользователю недоступно, средства для программирования или изменения метрологически значимых функций отсутствуют.
Программное обеспечение может быть установлено или переустановлено только предприятием - изготовителем или авторизованным сервисом.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
лист № 3 всего листов 5
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят типографским способом на лицевой лист руководства пользователя и на корпус генераторов в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики (методы) измерений приведены в руководстве по эксплуатации генераторов.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ Р 8.761-2011 "Государственная система обеспечения единства измерений. Госудаствен-ная поверочная схема для средств измерений импульсного электрического напряжения".
-
3. ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
-
4. Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МП 56013-13 «Генераторы сигналов произвольной формы DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z. Методика поверки», утвержденному ФГУП «ВНИИМС» 6 августа 2013 г.Средства поверки: осциллограф цифровой запоминающий WaveJet 352-А (Госреестр 40908-09, частотомер электронно-счетный Ч3-64 (Госреестр 9135-83), вольтметр универсальный В7-54/3 (Гос-реестр 15250-12), измеритель нелинейных искажений С6-12 (Госреестр 10737-86).
Изготовитель
Фирма «RIGOL Technologies, Inc.», КНР
102206, КНР, г. Пекин, р-н Чанпин, уезд Шахэ, п. Цайхэ, д.156
(156# CaiHe Village, ShaHe Town, ChangPing, Beijing, China)
Телефон: (8610)80706688 Факс: (8610) 80720067
Сайт в Интернет : www.rigol.com электронная почта: support@rigol.com
Заявитель
Фирма TUV Rheinland (China) Ltd., КНР
100022, Unit 707, AVIC Building, No.10B, Central Road, East 3rd Ring Road, Chaoyang District Телефон +86 10 6566 6660-169
Сайт в Интернет: www.tuv.com электронная почта: doe@chn.tuv.com.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Основная область применения генераторов сигналов произвольной формы DG1032Z, DG1042Z, DG1052Z, DG1062Z, DG1072Z и DG1082Z (далее - генераторы) - исследование и настройка радиотехнических и электротехнических устройств в лабораторных условиях.
Генераторы содержат два идентичных канала моделей, различаются верхней границей частотного диапазона (две последние цифры обозначения - в МГц).
Генераторы построены на принципе прямого цифрового синтеза волны напряжения заданной формы.
Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, последовательно считываются из внутренней или внешней памяти с частотой дискретизации 200 МГ ц и поступают на вход цифро-аналогового преобразователя с разрешением 14 бит, вырабатывающего напряжение ступенчатой формы, аппроксимирующее требуемую форму сигнала. Окончательная форма сигнала получается сглаживанием ступенчатого напряжение фильтром нижних частот.
Генераторы вырабатывают напряжения синусоидальной, прямоугольной, пилообразной формы, белый шум, пачки импульсов, напряжения специальной и произвольной формы с длиной цифровой записи от 8 до 240 6 (опция 1640 6) точек.
Генераторы реализуют свипирование, формирование четных и нечетных гармоник синусоидального сигнала до 8 порядка и модуляцию аналогового и цифрового сигналов следующих видов: AM, FM, PM, ASK, FSK, PSK и PWM.
Для всех сигналов есть возможность смещения по напряжению постоянного тока.
Генераторы имеют встроенный частотомер.
Для связи с внешними устройствами генераторы имеют три интерфейса:
USB-host - поддержка USB-носителей, чтение с USB-носителя файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора.
USB-device - соединение и контроль генератора с ПК.
LAN - подключение генератора к локальной сети и удаленный контроль.
Конструктивно генераторы выполнены в едином корпусе из пластмассы.
На передней панели расположены цветной жидкокристаллический дисплей, кнопки управления, ручка регулировки, выходные разъемы каналов, интерфейс USB-host . На задней панели расположены: входной разъем модулирующего сигнала, входной разъем внешнего опорного сигнала 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма заземления, интерфейсы USB-device и LAN, разъем сетевого кабеля.
Питание генераторов - от сети переменного тока.
Рисунок 1. Вид генераторов спереди.
Рисунок 2. Вид генераторов сзади.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбированием соединения передней и задней частей корпуса специальными наклейками, при повреждении которых остается несмываемый след.
-
1. Генератор...................................................................................................................1 шт.
-
2. Кабель питания .........................................................................................................1 шт.
-
3. Кабель USB типа CB-USBA-USBB-FF-150..........................................................1 экз.
-
4. Кабель BNC типа CB-BNC-BNC-MM-100...........................................................1 экз.
-
5. Брошюра «Быстрое ознакомление».......................................................................1 экз.
-
6. CD-диск с руководством пользователя и программным обеспечением............1 экз.
-
7. Методика поверки ...................................................................................................1 экз.
-
8. Карта гарантийного обслуживания........................................................................1 экз.
Таблица 2 - основные технические характеристики
|
Модель |
DG1032Z |
DG1042Z |
DG1052Z |
DG1062Z |
DG1072Z |
DG1082Z |
|
Форма сигнала |
Верхние пределы установки частоты, МГц (нижний предел 1 мкГц) | |||||
|
Синус |
30 |
40 |
50 |
60 |
70 |
80 |
|
Прямоугольник |
15 |
15 |
20 |
25 |
25 |
25 |
|
Пилообразная |
0,5 |
0,5 |
0,5 |
1 |
1 |
1 |
|
Импульс |
15 |
15 |
20 |
25 |
25 |
25 |
|
Шум в полосе |
30 |
40 |
50 |
60 |
60 |
60 |
|
частот | ||||||
|
Произвольная |
10 |
15 |
20 |
20 |
30 |
30 |
|
Пределы допускаемой абсолютной погрешности установки частоты * | ||||||
|
Все формы |
± 2 • 10 -6 • | |||||
|
Максимальная двойная амплитуда, В (минимальная не более 2,5 мВ, вых. 50 Ом) | ||||||
|
Частота 0 - 10 МГц |
10 |
10 |
10 |
10 |
10 |
10 |
|
Частота 0 - 30 МГц |
2,5 |
5 | ||||
|
Частота 0 - 40 МГц |
2,5 |
5 | ||||
|
Частота 0 - 50 МГц |
2,5 |
5 |
5 | |||
|
Частота 0 - 60 МГц Частота 0 - 70 МГц |
2,5 |
2,5 |
5 | |||
|
Частота 0 - 80 МГц |
2,5 | |||||
|
Пределы допускаемой абсолютной погрешности установки |
амплитуды | |||||
|
Синусоида, 1 кГц |
± (0,01 • иуст + 2 мВ) (смещение 0 В, иуст более 10 мВ) | |||||
|
Неравноме |
рность амплитудной характеристики, дБ (синус, выход 50 Ом) | |||||
|
Частота 10 МГц |
± 0,1 |
± 0,1 |
± 0,1 |
± 0,1 |
± 0,1 |
± 0,1 |
|
Частота 30 МГц Частота 40 МГц Частота 50 МГц Частота 60 МГц Частота 70 МГц Частота 80 МГц |
± 0,2 |
± 0,2 |
± 0,2 |
± 0,2 |
± 0,2 |
± 0,2 |
|
Искажения синусоидального сигнала | ||||||
|
Коэффициент |
0,075 (10 Гц-20 кГц) | |||||
|
гармоник, % | ||||||
|
Пилообразный сигнал | ||||||
|
Нелинейность |
не более ± 0,01 (1 кГц, 1 В, симметрия 100 %) | |||||
|
Симметричность, % |
От 0 до 100 | |||||
|
Импульсный сигнал | ||||||
|
Частоты | ||||||
|
Минимум, мГц |
2 |
2 |
2 |
2 |
2 |
2 |
|
Максимум, МГц |
30 |
40 |
50 |
60 |
70 |
80 |
|
Длительность, нс |
Не менее 16 | |||||
|
Время нарастания/ |
Не более 10 (напряжение 1 В) | |||||
|
спада, нс | ||||||
|
Частотомер | ||||||
|
Функции |
Частота, период, длительность импульса, коэффициент заполнения | |||||
|
Диапазон частот |
1 мкГц-200 МГц | |||||
|
Измерение периода |
От 5 нс до |
106 с | ||||
|
Длительность, нс |
Не менее 20 | |||||
|
Коэф. заполнения, % |
0 -100 | |||||
Примечания: Fycm - установленная частота
UycT - амплитуда установленного напряжения
* - при температуре от 18 до 28 ОС
Таблица 3 - Общие технические характеристики
|
Выход синхронизации |
TTL, 50 Ом, 2 МГц |
|
Дисплей |
LCD TFT, 7”, RGB, разрешение 800 х 480 |
|
Интерфейсы |
USB-host, USB-device, LAN |
|
Питание Напряжение, В Частота, Гц Потребляемая мощность, Вт |
100-240 45-440 Менее 50 |
|
Рабочие условия Температура, °C Относительная влажность,% |
от 0 до + 40 до 90 при температуре 35 °С до 60 при температуре 40 °С |
|
Габаритные размеры, мм (ширина х высота х глубина) |
261,5 х112 х318,4 |
|
Масса, кг |
3,2 |
