Счетчики МАЯК 103АРТ являются измерительными приборами, построенными по принципу учёта информации, получаемой с импульсного выхода измерительной микросхемы. Конструктивно счётчик состоит из корпуса (основания корпуса, крышки корпуса, клеммной крышки), клеммной колодки, печатного узла.

В качестве датчиков тока в счетчиках используется шунт, включенный последовательно в цепь тока. В качестве датчиков напряжения используются резистивные делители, включенные в параллельную цепь напряжения.

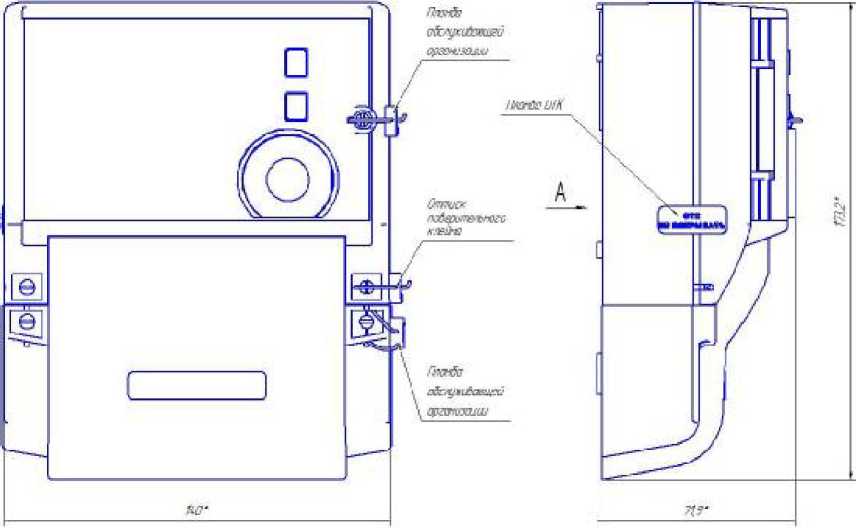

Внешний вид счетчика МАЯК 103АРТ приведён на рисунке 1.

Рисунок 1 - Внешний вид счетчика

• 1 Принцип действия

Принцип действия счетчиков основан на преобразовании входных сигналов тока и напряжения сети в последовательность импульсов, частота которых пропорциональна потребляемой электроэнергии.

Микроконтроллер счетчика преобразует сигналы, поступающие на его входы от датчиков тока и напряжения в сигналы управления импульсным выходом, для обеспечения связи с энергонезависимыми устройствами и поддержания интерфейсных функций связи с внешними устройствами по оптическому порту.

Лист № 2 Всего листов 8 Микроконтроллер собран на однокристальной микро-ЭВМ, с «прошитой» во внутреннем ПЗУ программой.

Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии с заранее установленной программой и возможностью установки (коррекции) в счетчиках временных и сезонных тарифов. Контроль за потреблением электрической энергии может осуществляться автоматически при подключении счетчиков к информационным или телеметрическим цепям системы энергоучета (АСКУЭ).

Счетчики предназначены для эксплуатации внутри закрытых помещений.

В счетчиках установлены две электронных пломбы : одна для фиксации времени вскры -тия клеммной крышки, вторая для фиксации времени вскрытия крышки счетчика.

Варианты исполнения

Счетчики МАЯК 103АРТ имеют несколько вариантов исполнения, отличающиеся типом интерфейса связи (оптопорт, раgиоканал/PLС-моgем/GSM-моgем/RS-485), а также способом управления нагрузкой. Варианты исполнения счетчиков приведены в таблице 1.

Таблица 1

Условное обозначение счетчиков состоит из:

• - наименования счетчика «Счетчик электрической энергии статический»;

• - обозначения модификации МАЯК 103АРТ.ХХХХ.ХХХХХ, где цифры и буквы

ХХХХ.ХХХХХ зависят от варианта исполнения: первая цифра определяет напряжение: наличие цифры 1: 230В.

вторая цифра определяет ток:

наличие цифры 3: базовый (максимальный) ток 5(100) А.

третья цифра определяет класс точности:

наличие цифры 2 соответствует классу точности 1 при измерении активной и реактивной энергии.

наличие буквы Ш в следующей позиции условного обозначения указывает на то, что в качестве датчика используется шунт;

наличие цифры 2 в пятой позиции условного обозначения свидетельствует о том, что в качестве индикатора для снятия информации со счётчика используется ЖКИ;

Лист № 3 Всего листов 8 наличие буквы И указывает на наличие импульсного выхода;

следующий набор букв в условном обозначении указывает на тип модема: наличие буквы О указывает на наличие оптопорта;

наличие буквы С указывает на наличие PLC-модема;

наличие буквы Ж указывает на наличие GSM-модема; наличие буквы Р указывает на наличие радиомодема;

наличие буквы П указывает на наличие RS-485; следующая позиция свидетельствует о выборе управления нагрузкой: наличие цифры 1 - управление нагрузкой производится с помощью реле;

наличие цифры 2 - управление нагрузкой производится с помощью сигнала импульсного выхода.

наличие буквы Б в следующей позиции свидетельствует об отсутствии резервного питания;

• - номера ТУ.

• 2 Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет энергии в восьми тарифных зонах. Счетчики ведут следующие архивы тарифицированной учтенной энергии:

• - значения учтенной активной и реактивной энергии прямого и обратного направления нарастающим итогом с момента изготовления по всем тарифам;

• - значения учтенной активной и реактивной энергии прямого и обратного направления на начало каждого месяца по всем тарифам в течение 36 месяцев;

• - значения учтенной активной и реактивной энергии прямого и обратного направления на начало суток по всем тарифам в течение 125 суток;

• - значения учтенной активной и реактивной энергии прямого и обратного направления каждого получаса в течение 125 суток;

• - минимальные и максимальные значения фазного напряжения каждого получаса в течение 125 суток;

• - минимальные и максимальные значения фазного напряжения за сутки в течение 125 суток.

• 3 Журналы

Счетчики ведут журналы событий.

В журналах событий фиксируются времена начала/окончания следующих событий:

• - времени и даты снятия и возобновления подачи напряжения (150 записей);

• - времени и даты и причина срабатывания размыкателя нагрузки (150 записей);

• - времени и даты включения нагрузки (100 записей);

• - времени и даты перепрограммирования тарифного расписания (150 записей);

• - времени и даты изменения значения максимальной мощности при ограничении энергопотребления (150 записей);

• - значение максимальной мощности при формировании команды на отключение (150 записей);

• - статусная информация о сбоях и ошибках в работе основных узлов счетчика (150 записей);

• - времени и даты открытия и закрытия корпуса счетчика (150 записей);

• - времени и даты открытия и закрытия клеммной крышки (150 записей);

• - времени и даты до и после коррекции времени (150 записей);

• - времени и даты отклонения показателей качества электроэнергии (150 записей).

• 4 Профили мощности нагрузки

Счетчики ведут профиль мощности с временем интегрирования 30 минут для активной и реактивной энергии прямого и обратного направления и максимальной активной и реактивной мощности прямого и обратного направления.

• 5 Импульсный выход

В счетчиках функционирует изолированный импульсный выход, который может кон-

Лист № 4 Всего листов 8 фигурироваться для формирования импульсов телеметрии или поверки. Импульсный выход может дополнительно конфигурироваться:

- для формирования сигнала превышения программируемого порога мощности ;

- для формирования сигнала контроля точности хода встроенных часов;

- для формирования сигнала управления нагрузкой по программируемым критериям .

• 6 Устройство индикации

В качестве счетного механизма счетчики имеют жидкокристаллический индикатор (ЖКИ), осуществляющий индикацию:

- накопленной активной и реактивной энергии прямого и обратного направления по тарифам и по сумме;

- накопленной активной и реактивной энергии по модулю не зависимо от направления по тарифам и по сумме;

- даты и времени;

- действующего значения напряжения;

- действующего значения тока;

- частоты;

- мгновенного значения температуры (справочно);

- действующего значения активной мощности прямого и обратного направления;

- действующего значения реактивной мощности прямого и обратного направления;

- действующего значения полной мощности прямого и обратного направления;

• -  косинус ф (справочно);

• -  тангенс ф (справочно);

• - действующего тарифа;

• - состояния встроенной батареи;

• - состояния встроенных модемов.

Счетчики имеют две кнопки для управления режимами индикации и кнопки вскрытия корпуса счетчика и вскрытия клеммной колодки.

Счетчики обеспечивают отображение информации на ЖКИ в виде семиразрядных чисел, пять старших разрядов должны давать показания в кВт^ч (квар^ч), шестой разряд и седьмой разряд, отделенные точкой, указывают десятые и сотые доли кВт^ч (квар^ч), соответственно.

• 7 Интерфейсы связи

Счетчики, в зависимости от варианта исполнения, имеют два равноприоритетных, независимых интерфейса связи.

Оптический интерфейс по ГОСТ Р МЭК 61107-2001 присутствует в счетчиках всех вариантов исполнения.

Скорость обмена по последовательному порту, (бит/сек):

• - RS-485: 1200, 2400, 4800, 9600, 19200;

- оптический порт - 9600.

Формат данных: 1 стартовый бит,  8 бит данных, 1 стоповый бит.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения «mayak_meter. ехе».

Счетчики с PLС-модемом соответствуют требованиям ГОСТ Р 51317.3.8-99 «Передача сигналов по низковольтным электрическим сетям» по уровню сигнала в полосе частот от 9 до 95 кГц.

Счетчики с радиомодемом работают на частотах, выделенных по решению ГКРЧ № 7-20-03-001 от.07.05.2007 для устройств малого радиуса действия любого назначения с выходной мощностью передатчика, не требующей разрешения ГКРЧ на использование радиочастотных каналов.

Радиомодемы счетчиков предназначены для работы на частоте 2400-2483 МГц.

Лист № 5 Всего листов 8 GSM модем счетчиков работает в диапазоне частот:

-   GSM/GPRS/EDGE: 900/1800 МГц

-   UMTS/HSPA+: 900/2100МГц ;

и обеспечивает выходную мощность :

-   GSM 900 МГц : +33dBm (Class 4)

-   GSM 1800 МГц : +30dBm (Class 1)

-   EDGE 900 МГц : +27dBm (Class E2)

-   EDGE 1800 МГц : +26dBm (Class E2)

-   UMTS 900/2100 МГц : +24dBm (Class 3).

Работа со счетчиками через модемы может производиться с применением программного обеспечения «ChannelDriver_rf+plc».

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (три уровня доступа).

Комплект поставки приведен в таблице 4. Таблица 4

* Поставляется на партию счетчиков и по отдельному заказу организациям , проводящим поверку и эксплуатацию счетчиков.

приведены в таблице 3.

Таблица 3
