Номер по Госреестру СИ: 55565-13
55565-13 Профилометры течений
(RDCP 600)
Назначение средства измерений:
Профилометры течений RDCP 600 (далее - профилометры RDCP 600) предназначены для автоматических измерений горизонтальной и вертикальной скоростей, температуры водного потока.
Внешний вид.
Профилометры течений
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.11.2018
Номер записи - 145750
ID в реестре СИ - 368150
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "AANDERAA"
Страна - НОРВЕГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет вывести информацию о всех поверках, выполненных с применением аттестованных эталонов единиц величин.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, названию, владельцу или номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3400 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Судостроение" (ТК 005)
Наличие аналогов СИ: Профилометры течений (RDCP 600)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "AANDERAA"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49675-12 20.04.2017 |
Датчики электропроводности воды, 3919, 4119, 4120, 4019 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
49816-12 18.05.2017 |
Датчики мутности воды, 3612, 3712 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
49817-12 18.05.2017 |
Датчики растворенного кислорода в воде, 3830, 3835, 3930, 4130, 3975, 4175 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
52600-13 14.02.2018 |
Измерители высоты волны, 3595 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
52650-13 01.02.2018 |
Датчики ориентации буя, 4164 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
1 год |
|
55565-13 20.11.2018 |
Профилометры течений, RDCP 600 Фирма "AANDERAA" (НОРВЕГИЯ ) |
ОТ |
2 года |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Профилометры течений (RDCP 600)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Профилометры течений (RDCP 600)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение профилометров RDCP 600 состоит из встроенного ПО «RDCP_600» и автономного ПО «RDCP 600 Studio». Встроенное ПО обеспечивает проверку состояния, сбор данных, и передачу данных от профилометров RDCP 600. Автономное ПО обеспечивает прием, обработку, архивирование, вывод на экран и графическое представление данных, возможность калибровки профилометров RDCP 600.
Идентификационные данные программного обеспечения Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспе чения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
RDCP_600 |
«RDCP 600.hex» |
1.32 |
B24DC516 |
CRC32 |
|
RDCP 600 Studio |
«RDCP 600 Studio.exe» |
2.14 |
477EA250 |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист формуляра типографским методом и на корпус профилометров течений RDCP 600 в виде фирменной планки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Методы измерений приведены в формуляре «Профилометры течений RDCP 600».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к профилометрам течений RDCP 600
-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ 8.486-83 ГСИ. «Государственный специальный эталон и государственная поверочная схема для средств измерений скорости водного потока в диапазоне от 0,005 до 5 м/с».
-
3. ГОСТ 8.558-93 ГСИ. «Государственная поверочная схема для средств измерений температуры».
-
4. ГОСТ 8.016-81 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
-
5. Техническая документация изготовителя.
осуществление деятельности в области гидрометеорологии.
Поверка
Поверка осуществляется по документу МП 2551-0093-2012 «Профилометры течений RDCP 600», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.07.2012 года.Основные средства поверки :
-
1. Система гидрометрическая эталонная автоматизированная ГЭАС, диапазон воспроизводимой скорости потока жидкости от 0,01 до 5,00 м/с, погрешность ± 0,06 %.
-
2. Камера климатическая ТХВ-150 3.069.000 ТУ, диапазон поддержания температуры от минус 60 °С до 100 °С, точность поддержания температуры ± 2 °С.
-
3. Термометр эталонный ЭТС-100, диапазон от минус 196 °С до 660 °С, пг ± 0,02 °С.
-
4. Головка делительная оптическая ОДГЭ-20, диапазон от 0 до 360^n градусов, n=1,2,3, погрешность ± 20".
Изготовитель
Фирма «AANDERAA», Норвегия.Адрес: Nesttunbrekka 97, P.O. BOX 103 Midtun, N-5828 Bergen, tel: +4755604800, fax: +4755604801.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева».Адрес: г. Санкт-Петербург, Московский пр., д.19, тел. (812) 251-76-01, факс. (812) 713-01-14.
Принцип действия профилометров RDCP 600 основан на изменении частоты акустического импульса при отражении от движущихся тел в жидкости (эффект Доплера) и последующем преобразовании частоты отраженного импульса по алгоритмам фирмы в скорость водного потока.
Профилометры RDCP 600 состоят из доплеровского радара, инклинометра, компаса, датчика температуры, микропроцессора.
Конструктивно профилометры RDCP 600 состоят из герметичного корпуса, внутри которого размещены, инклинометр, компас, датчик температуры, микропроцессор, и доплеровского радара, размещенного над корпусом. Профилометры RDCP 600 устанавливаются под водой на глубине от 0 до 300 метров. Внешний вид профилометров RDCP 600 представлен на рис. 1.
Измеряя амплитуду и частоту отраженного сигнала как функции времени после передачи выходного сигнала, микроконтроллер по алгоритмам фирмы «AANDERAA» рассчитывает горизонтальную и вертикальную скорость водного потока на определенной глубине.
Профилометры RDCP 600 могут функционировать как автономно, так и в составе якорного буя CMB4280. Измерения осуществляются непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу.
Для передачи информации имеется последовательный интерфейс RS-485.
Рис. 1 Профилометры RDCP 600. 1 - доплеровский радар, 2 - корпус

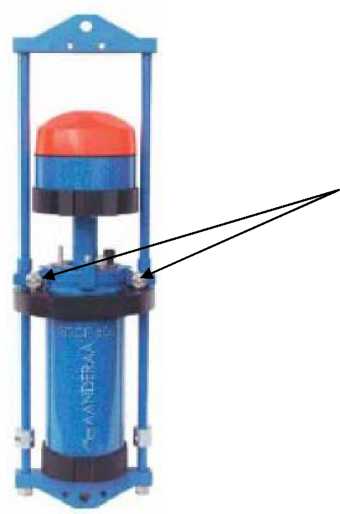

Рисунок 2. Схема пломбирования профилометров RDCP 600.
1 - пломбы.
-
1. Профилометр течений RDCP 600 1 шт.
-
2. Формуляр 1 шт.
-
3. Методика поверки МП 2551-0093-2012 1 шт.
Лист № 4 Всего листов 5
|
Наименование характеристики |
Значения характеристики | ||
|
Диапазон измерений горизонтальной скорости водного потока, м/с |
от 0,03 до 5 | ||
|
Диапазон измерений вертикальной скорости водного потока, м/с |
от 0,03 до 5 | ||
|
Пределы допускаемой абсолютной погрешности измерений горизонтальной скорости водного потока, м/с |
± 0,02 | ||
|
Пределы допускаемой абсолютной погрешности измерений вертикальной скорости водного потока, м/с |
± 0,02 | ||
|
Диапазон измерений температуры воды, °С |
от минус 3 до 36 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
± 0,05 | ||
|
Диапазон измерений углового положения профилометра, градус |
от 0 до 360 | ||
|
Пределы допускаемой абсолютной погрешности измерений углового положения профилометра, градус |
± 4 | ||
|
Диапазон измерений наклона профилометра относительно вертикали, градус |
от минус 45 до 45 | ||
|
Пределы допускаемой абсолютной погрешности измерений наклона профилометра относительно вертикали, градус |
± 1,5 | ||
|
Рабочая частота, кГц |
606 | ||
|
Число лучей |
4 | ||
|
Периодичность измерений в автоматическом режиме, с |
от 60 до 600 | ||
|
Период обновления измеренных значений, с |
60 | ||
|
Электрическое питание, постоянный ток:
|
от 13 до 42 от 10 до 300 | ||
|
Потребляемая мощность, не более, Вт |
80 | ||
|
Средняя наработка на отказ, ч |
8000 | ||
|
Срок службы, лет |
8 | ||
|
Габаритные размеры, масса |
диаметр, мм |
высота, мм |
масса, кг |
|
187 |
580 |
19 | |
|
Условия эксплуатации -температура воды, oC |
от минус 3 до 36 | ||
