Номер по Госреестру СИ: 55156-13
55156-13 Дилатометры с толкателем
(L75H, L75V, L76, L78/RITA)
Назначение средства измерений:
Дилатометры с толкателем модификации L75H, L75V, L76, L78/RITA (далее дилатометры) предназначены для измерений линейных приращений твердых и пастообразных материалов в диапазоне температур от минус 180 до 2400 °С для определения температур фазовых переходов, твердофазных реакций, таких как окисление, а также для изучения процессов спекания реакционных порошков.
Внешний вид.
Дилатометры с толкателем
Рисунок № 1
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в дилатометрах осуществляется от IBM-совместимого персонального компьютера с помощью специального
программного комплекса. Программным образом осуществляется настройка дилатометров, выбор режимов и установка параметров эксперимента, градуировка дилатометров по стандартным образцам, оптимизация параметров, управление работой, обработка выходной информации, печать и запоминание результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-либо величины, в программе имеется соответствующее методикам установочное значение параметра, принимаемое по умолчанию. Дилатометры используют двунаправленный интерфейс USB для управления и дистанционного диагностирования.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (Иден-тификаци-онный номер) |
Цифровой идентификатор программного обеспечения ( контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
TAWIN |
TAWIN Software |
3.21 |
4CFDCA5AB9FF4FC 8E402F41B4A28F39F |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - «С» по МИ 3286-2010
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус дилатометра любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы анализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе ««Дилатометры с толкателем модификации L75H, L75V, L76, L78/RITA. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дилатометрам с толкателем модификации L75H, L75V, L76, L78/RITAТехническая документация фирмы «Linseis Messgerate GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 2416-0027-2013 «Дилатометры с толкателем
модификации L75H, L75V, L76, L78/RITA. Методика поверки», утвержденному 29 июля 2013 г. ГСИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».
Основные средства поверки:
- Высокотемпературный излучатель «черное тело » ВЧТ 30/900/2500 по ГОСТ 8.558-2009;
- Рабочие эталоны 2-го разряда - меры температурного коэффициента линейного расширения твердых тел по ГОСТ 8.018;
- Эталонный платиновый термометр сопротивления ПТС -10М по
ГОСТ 8.558-2009;
- Эталонный платиновый термометр сопротивления ЭТС 100 по
ГОСТ 8.558-2009;
- Преобразователь термоэлектрический платинородий-платинородиевый типа ПРО по ГОСТ 8.558-2009.
Изготовитель
«Linseis Messger a te GmbH», ГерманияАдрес: Vielitzerstr. 43, Selb, Germany.
http://www.linseis.net
Заявитель
ООО «ЛабИнструмент»Адрес: 117997, г. Москва, ул. Миклухо-Маклая, д.16/10, корп. 32, офис 410
Тел. +7(495) 223-48-15, Факс +7(499) 724-88-72, kh@labinstruments.ru, http://www.labinstruments.ru.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Регистрационный номер 30001-10Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01
14 e-mail: info@vniim.ru
Дилатометры используют для измерения изменения длины под действием температуры. Это изменение в длине может быть обратимым или суммой обратимых и необратимых изменений в длине, фазовых переходов, массопереноса, кристаллизации, изменений в модификации, спекания.
Образцы (твердые частицы, жидкости, порошки, сыпучие материалы, фольга и волокна), лежащие в держателе, линейно нагревают или охлаждают. Изменение в длине передается с помощью толкателя на преобразователь LVDT (linear variable differential transducer).
Измерения могут также проводиться под вакуумом или в инертном газе.
Дилатометры оснащены специальной системой охлаждения, позволяющей проводить программное нагревание и охлаждение образцов с заданной скоростью.
Дилатометры имеют четыре модификации, отличающиеся уровнем и степенью автоматизации и рабочим температурным диапазоном. Пломбирование дилатометра не производится.

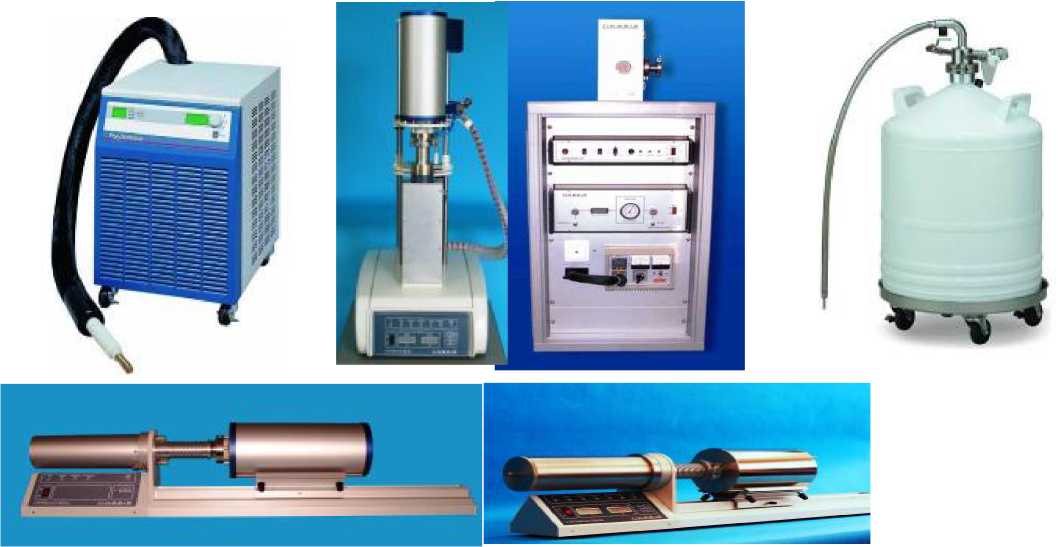

Рис.1 Внешний вид дилатометров с толкателем модификации L75H, L75V, L76, L78/RITA
Основной комплект поставки:
дилатометр |
1 |
шт. |
набор принадлежностей |
1 |
набор |
силовой кабель |
1 |
шт. |
соединительный кабель |
1 |
шт. |
руководство по эксплуатации |
1 |
экз. |
методика поверки МП 2416-0027-2013 |
1 |
экз. |
Поставляется по отдельному заказу:
- Автоматическое устройство охлаждения жидким азотом (для диапазона рабочей температуры от минус 180 °С до 2400 °С)
- Персональный компьютер
Наименование характеристики |
Значение характеристики для модификации | |||
L76 |
L75H |
L75V |
L78/RITA | |
Диапазон рабочей температуры, °С |
От 20 до 1600 |
От минус 180 до 2000 |
От минус 180 до 2400 |
От минус 150 до 1600 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,4 |
±1,4 |
±1,4 |
±1,4 |
Диапазон измерений линейных |
От 100 до |
От 100 до |
От 100 до |
От 100 до |
приращений, мкм |
5000 |
5000 |
5000 |
5000 |
Пределы допускаемой относительной погрешности измерений линейных приращений, % |
±5 |
±5 |
±5 |
±5 |
Напряжение питания, В |
230 |
230 |
230 |
230 |
Частота питающего напряжения, Гц |
50/60 |
50/60 |
50/60 |
50/60 |
Потребляемая мощность, кВ^А, не более |
3,5 |
7,5 |
7,5 |
3,5 |
Масса, кг, не более |
80 |
80 |
100 |
100 |
Габаритные размеры, мм, не более Длина Ширина Высота |
1040 150 260 |
1040 150 260 |
420 560 1090 |
560 800 1340 |
Средний срок службы, лет |
10 |
10 |
10 |
10 |
Условия эксплуатации:
от 18 до 25
от 98,3 до 104,3 от 40 до 60
Диапазон температуры окружающего воздуха, °С Диапазон атмосферного давления, кПа Диапазон относительной влажности воздуха, %
