Номер по Госреестру СИ: 55143-13
55143-13 Анализаторы растворенного водорода
(HYDROLYT LP100)
Назначение средства измерений:
Анализаторы растворенного водорода HYDROLYT LP100 предназначены для автоматического непрерывного измерения массовой концентрации водорода в водной среде с одновременным измерением температуры среды.
Внешний вид.
Анализаторы растворенного водорода
Рисунок № 1
Внешний вид.
Анализаторы растворенного водорода
Рисунок № 2
Внешний вид.
Анализаторы растворенного водорода
Рисунок № 3
Программное обеспечение
Анализаторы моделей HYDROLYT LP100 имеют встроенное программное обеспечение «HYDROLYT LP 100».
Встроенное программное обеспечение «HYDROLYT LP100», специально разработано для решения задач управления анализаторами, выполнения, просмотра и сохранения результатов измерений, изменения настроечных параметров прибора.
Структура встроенного программного обеспечения представляет древовидную форму.
Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Просмотр номера версии встроенного программного обеспечения доступен при запуске
программы.
Идентификационные данные программного обеспечения приведены в Таблице 1.
Модель |
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентиф икатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификато ра программного обеспечения |
HYDROLY T LP100 (портативный) |
HYDROLYT LP100 |
hydrolyt.hex |
4.10 |
6CC015E6F9EAA0B9F C519FABCF49FDDB |
MD5 |
HYDROLY T LP100 (стационарный ) |
HYDROLYT LP100 |
hydrolyt.hex |
4.10 |
1AF30A5C60177F55C A8535FA9A9EE19A |
MD5 |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
При нормировании метрологических характеристик учтено влияние программного обеспечения.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и методом сеткографии на лицевую панель прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений изложена в руководствах по эксплуатации:
-
• Анализаторы растворенного водорода HYDROLYT LP100. Руководство по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования анализаторам растворенного водорода HYDROLYT LP100
-
• Техническая документация фирмы «INGENIEURBURO U. GRONOWSKI», Германия
Поверка
Поверкаосуществляется по методике МП 242-1577-2013 «Анализаторы растворенного водорода HYDROLYT LP100. Методика поверки»; разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2013 г.;
Средства поверки:
-
1. Поверочные газовые смеси состава H2 в N2 ГСО 3909-87, ГСО 3928-87, ГСО 3931-87 по ТУ 6-16-2956-92;
-
2. Вода дистиллированная по ГОСТ 6709-72.
Изготовитель
Фирма: «INGENIEURBURO U. GRONOWSKI», Германия
Адрес: Fefmarner Str. 23 , D-13353 Berlin, Germany
Заявитель
ООО «ТЕХНОАНАЛИТ»
Адрес: 105062, г.Москва, ул. Покровка, д. 42, стр. 5А
Тел.: (495) 258-25-90
Факс: (495) 937-70-40
E-mail: info@technoanalyt.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И.Менделеева», регистрационный № 30001-10Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01,
факс (812) 713-01-14; e-mail: info@vniim.ru
Принцип действия анализатора основан на амперометрическом принципе измерения. Трех электродная система состоит из измерительного электрода, изготовленного из титана покрытого платиной, противоэлектрода, изготовленного из нержавеющей стали и хлорсеребряного электрод сравнения. Применение данной системы предполагает отсутствие мембраны. Измерение растворенного водорода (H2) осуществляется при прохождении жидкости через коаксиальную измерительную ячейку между измерительным и противоэлектродом. В электрохимической ячейке образуется электрический ток, сила которого линейно зависит от концентрации растворенного водорода.
Анализатор конструктивно состоит из двух функциональных части. Первая это электронная часть, содержащая, помимо дисплея и элементов ввода, компоненты сбора и обработки измеренных значений и данных. Вторая это аналитическая часть, состоящая из впускного клапана, фильтрующего элемента и измерительной и калибровочной ячеек и датчика расхода. Измерительная ячейка соединена с температурным датчиком и опорной ячейкой с электродом сравнения. Анализатор имеет разъемы питания, выходных сигналов и интерфейса связи с ПК (RS 232).
Портативная модель отличается от стационарной габаритными размерами, дизайном и наличием встроенной батареи.

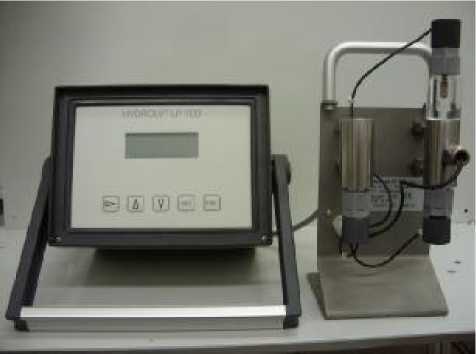

Рис.1 Анализатора растворенного водорода
HYDROLYT LP100 (портативный). Вид
Место
пломбы

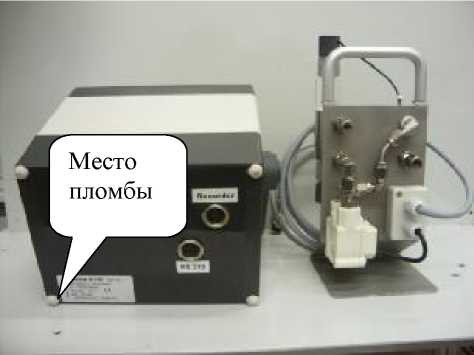

Рис.2 Анализатора растворенного водорода
HYDROLYT LP100 (портативный). Вид

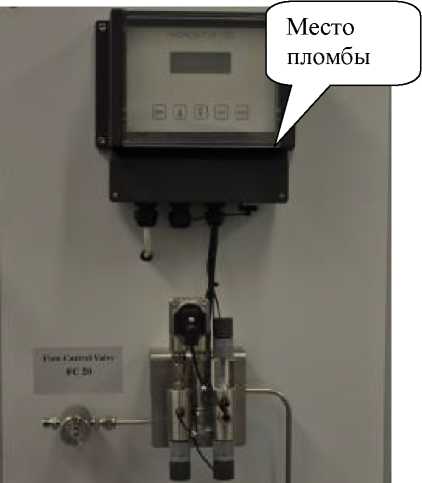

Рис.3 Анализатора растворенного водорода HYDROLYT LP100 (стационарный). Вид спереди.
-
1. Анализатор - 1 шт.
-
2. Комплект ЗИП - 1 шт.
-
3. Комплект для настенного крепления - 1 шт. *
-
4. Кабель питания - 1 шт.*
-
5. Инструкция по эксплуатации - 1 шт.
-
6. Заводской сертификат - 1 шт.
-
7. Руководство по эксплуатации - 1 шт.
-
8. МП 242-1577-2013- 1 шт.
* - в зависимости от того стационарная или портативная модель
-
1. Диапазон измерений массовой концентрации растворенного водорода, мкг/л: от 0,3 до 1000.
-
2. Пределы допускаемой относительной погрешности измерения массовой концентрации
растворенного водорода, % ±3
-
3. Диапазон измерений температуры, °С от 0 до+ 60
-
4. Пределы допускаемой абсолютной погрешности измерения температуры, °С ± 0,5
-
5. Габаритные размеры преобразователя, мм: длина х ширина х высота, не более:
-
• стационарной модели: 630 х 430 х 200
-
• портативной модели: 270x430x180
-
6. Масса анализатора, кг, не более
-
7. Потребляемая мощность, от сети переменного тока частотой (50/60) Гц, (~100 - 240) В,
-
8. Условия эксплуатации:
-
• температура окружающей среды, °С: от 0 до+55;
-
9. Вероятность безотказной работы комплекта за 1000 ч, не менее
-
10. Средний срок службы, лет
