Номер по Госреестру СИ: 55141-13
55141-13 Анализаторы натрия
(2300Na, 2301Na)
Назначение средства измерений:
Анализаторы натрия модели 2300Na, 2301Na предназначены для измерений массовой концентрации натрия в воде.
Внешний вид.
Анализаторы натрия
Рисунок № 1
Внешний вид.
Анализаторы натрия
Рисунок № 2
Программное обеспечение
Таблица 1 Идентификационные данные программного обеспечения | ||||
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SR |
SR.bin |
1.1 |
6D238RT14V973W47 PD4Q73641840X4K1CX |
MD11 |
Степень защиты ПО соответствует уровню "С" в соответствии с МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам натрия модели 2300Na, 2301Na
ГОСТ 27987-88 "Анализаторы жидкости потенциометрические ГСП. Общие технические условия".
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 55141-13 "Инструкция. Анализаторы натрия модели 2300Na, 2301Na. Методика поверки", разработанному и утвержденному ФГУП "ВНИ-ИМС" 17 сентября 2013 г. и входящему в комплект поставки.
Основные средства поверки:
ГСО 7474-98 с массовой концентрацией ионов натрия 1,0 мг/см3.
Заявитель
ЗАО «Меттлер-Толедо Восток»Адрес: 101000, г. Москва, Сретенский б-р 6/1, офис 6
телефон (495) 651-98-86
Лист № 4 Всего листов 4
Испытательный центр
ФГУП "ВНИИМС", г. Москва
Принцип действия анализаторов натрия модели 2300Na, 2301Na основан на измерении электродвижущей силы (ЭДС), возникающей в результате разности потенциалов на измерительном стеклянном натрий-селективном электроде и электроде сравнения. При измерении концентрации натрия устанавливается зависимость электродвижущей силы (ЭДС) электродной системы, образованной погруженными в исследуемый водный раствор ионоселективным электродом и электродом сравнения, от массовой концентрации натрия в водном растворе. Значения массовой концентрации преобразуются в унифицированный выходной сигнал постоянного тока.
Для устранения мешающего влияния водородных ионов кислотность пробы с помощью диизопропиламинового реагента изменяется выше рН 10,5, для предотвращения загрязнения пробы реагент вводится через диффузионную трубку. Для контроля значения рН в пробе и уровня расхода реагента предусмотрено использование в ходе измерений рН-электрода. В приборе предусмотрена температурная компенсация значений массовой концентрации натрия и рН в соответствии с уравнением Нернста: значения массовой концентрации и рН выводятся на дисплей после корректировки по измеряемой с помощью встроенных датчиков температуры каждого из электродов температуре образца.
Конструктивно приборы представляют собой двухканальные анализаторы и состоят из вторичного и первичного преобразователей. Вторичный преобразователь представляет собой микропроцессорный блок с жидкокристаллическим дисплеем с подсветкой и сенсорной клавиатурой и позволяет подключение как стандартных аналоговых датчиков (электродов), так и цифровых ISM датчиков. Анализаторы выпускаются в двух различных исполнениях: для использования в лабораторных условиях с удобным доступом к органам управления и для использования в производственных помещениях с полностью закрытым корпусом, с запираемой на замок дверцей, что обеспечивает защиту от пыли и водяных брызг.
Результаты измерений и параметры конфигурации прибора отображаются на четырехстрочном жидкокристаллическом дисплее с подсветкой. Структура меню позволяет оператору модифицировать все рабочие параметры с помощью клавиш, расположенных на передней панели. Функция блокировки меню с помощью пароля позволяет предотвратить несанкционированное использование прибора. В приборах имеются четыре свободно программируемых аналоговых токовых выходных сигнала (0)4.. .20 мА для передачи измеренных значений на соответствующие регистрирующие устройства, до семи программируемых релейных контактов: максимум, минимум, аварийная сигнализация, промывка.
Анализаторы имеют встроенный интерфейс USB для передачи данных. Этот интерфейс может использоваться для вывода данных и централизованного конфигурирования прибора с персонального компьютера.
В программном обеспечении анализаторов натрия модель 2300Na предусмотрена возможность выполнения процедуры калибровки в автоматическом режиме.

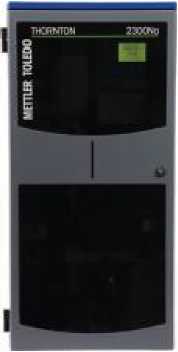

Анализатор натрия модель 2300Na

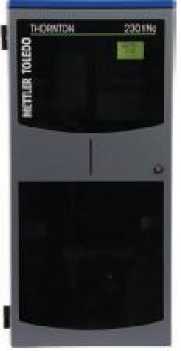

Анализатор натрия модель 2301Na
Рис. 1 Внешний вид анализаторов натрия
Анализатор натрия (модель в соответствии с заказом) - 1 шт.
Комбинированный рН-электрод, кат. номер 52 003 943 - 1 шт. Натрий-селективный электрод, кат. номер 52 003 944 - 1 шт.
Монтажные приспособления - 1 комп.
Руководство по эксплуатации - 1 экз.
Методика поверки - 1 экз.
Диапаз3он измерений массовой концентрации натрия, от 0,001 до 100 000
мкг/дм3 от 0,001 до 100 000
Пределы допускаемых значений погрешности измерений массовой концентрации натрия, %: приведённой ± 10
в диапазоне от 0,001 до 5 мкг/дм3 относительной ± 10 в диапазоне
Потребляемая мощность, В^А Масса, не более, кг
Габаритные размеры, не более, мм
от 5 до 100 000 мкг/дм3 25 27 900x450x190
Условия эксплуатации:
о
от 5 до 50
от 10 до 90 (без конденсации)
220 (-+1105 ) , %
-
- температура окружающего воздуха, С
-
- относительная влажность, %
-
- напряжение питания переменного тока, В
