Номер по Госреестру СИ: 55096-13
55096-13 Уровнемеры поплавковые магнитные
(MBSK-K-220)
Назначение средства измерений:
Уровнемеры поплавковые магнитные MBSK-K-220 (далее - уровнемеры) предназначены для измерения, контроля и индикации уровня жидких продуктов в резервуарах.
Внешний вид.
Уровнемеры поплавковые магнитные
Рисунок № 1
Внешний вид.
Уровнемеры поплавковые магнитные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 145224
ID в реестре СИ - 367624
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Heinrichs Messtechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Уровнемеры поплавковые магнитные (MBSK-K-220)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Heinrichs Messtechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14513-04 01.04.2009 |
Расходомеры массовые, TM Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
14513-98 01.08.2003 |
Массомеры, TM Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
43907-10 01.04.2015 |
Расходомеры массовые, MFMU Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
43908-10 01.04.2015 |
Расходомеры массовые, TMU Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
47984-11 |
Расходомеры, TSK-C150CJ1U5V0-0-S5H-0 Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
50709-12 30.07.2017 |
Расходомеры механические жидкостные, BGF Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55096-13 |
Уровнемеры поплавковые магнитные, MBSK-K-220 Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56646-14 26.02.2019 |
Ротаметры, BGN-R, BGF-R Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
57785-14 02.07.2019 |
Расходомеры массовые, TM-R, TME-R, TMU-R Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
59830-15 06.02.2020 |
Расходомеры вихревые, DVH-R, DVE-R Фирма "Heinrichs Messtechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Кто поверяет Уровнемеры поплавковые магнитные (MBSK-K-220)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры поплавковые магнитные (MBSK-K-220)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
4800 | 4763 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4726 | 4763 |
Знак утверждения типа
Знак утверждения типананосится на корпус уровнемера в виде наклейки и на титульный лист паспорта типографским способом или методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в паспорте на уровнемер.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам поплавковым магнитным MBSK-K-220
-
1. ГОСТ 8.477-82 ГСИ. «Государственная поверочная схема для средств измерений уровня жидкости»;
-
2. Техническая документация Heinrichs Messtechnik GmbH, Германия.
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.660-2009 «Государственная система обеспечения единства измерений. Уровнемеры промышленного применения. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ, номинальная длина шкалы - 5000 мм, класс точности 3.
Изготовитель
Heinrichs Messtechnik GmbH, Германия
Адрес: Robert-Perthel-Str. 9 • D-50739 Koln
Тел.: +49 (221) 49708-0, факс.: +49 (221) 49708-92
E-mail: info@heinrichs-mt.com
Заявитель
ООО «Межрегионэнергострой »
121059 Москва, ул. Брянская, д. 5 тел.: +7(499) 550-08-99
Испытательный центр
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС »), г. Москва
Принцип действия уровнемера основан на использовании закона сообщающихся сосудов: поплавковая камера (5), соединенная патрубками с емкостью (2), образует с емкостью сообщающиеся сосуды, поэтому уровень в поплавковой камере равен уровню в емкости. Поплавок (3) бесконтактно передает изменения уровня на индикаторную рейку (6), установленную снаружи. Поплавок снабжен специальным магнитом (4), под действием которого при движении поплавка пластиковые шарики, каждый из которых снабжен постоянным магнитом (7), поворачиваются на 180°. При этом видимая на индикаторной рейке сторона шариков изменяет цвет с белого на красный, что обеспечивает индикацию уровня.
Поплавковая камера уровнемера выполнена из нержавеющей стали, магнитный поплавок - из титана.
На рисунках 1 и 2 представлены чертеж общего вида и фотография уровнемера.

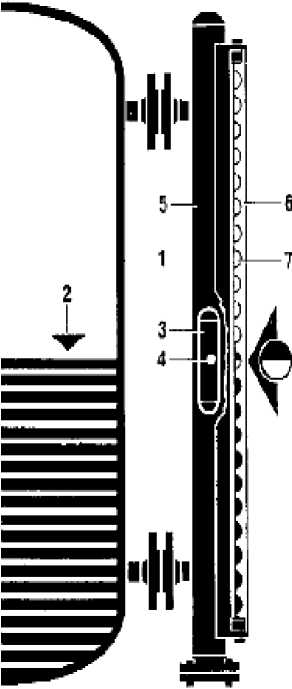

Рисунок 1. Чертеж общего вида уровнемера.

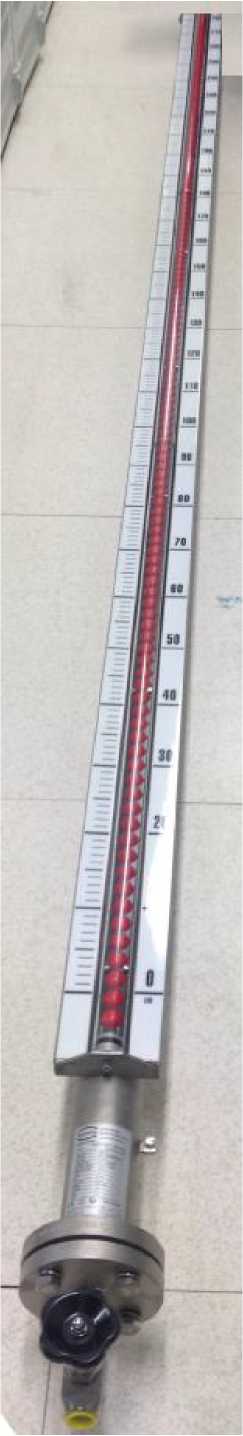

Рисунок 2. Внешний вид уровнемера.
-
