Номер по Госреестру СИ: 55063-13
55063-13 Анализаторы кислорода
(Delta F DF-1x0E, Delta F DF-3x0E)
Назначение средства измерений:
Анализаторы кислорода Delta F DF-1x0E, Delta F DF-3x0E (далее - анализаторы) предназначены для непрерывного автоматического определения объемной доли кислорода в газовых смесях, включающих азот, водород, оксид углерода, аргон, углеводороды, фреон.
![Внешний вид. Анализаторы кислорода, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2013-55063-13_files/2013-55063-13-1.jpg)
Внешний вид.
Анализаторы кислорода
Рисунок № 1
![Внешний вид. Анализаторы кислорода, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2013-55063-13_files/2013-55063-13-2.jpg)
Внешний вид.
Анализаторы кислорода
Рисунок № 2
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификац ионный номер) прог-рамммного обеспечения |
Цифровой идеен-тификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Delta F DF-1x0E | ||||
Delta F DF-100E |
Series Application Software DF-100-sc.hex |
v3.0 |
821c2821f02f678e 5bbc62ed6c21968d |
MD5 |
Delta F DF-3x0E | ||||
Delta F DF-300E |
Series Application Software DF-300-sc.hex |
v2.1 |
a1510d23bba622fb 12b03e544bb4cfc1 |
MD5 |
Уровень защиты программного обеспечения анализаторов по МИ 3286-2010:
- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных или непреднамеренных изменений.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типазнак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийметодики измерений приведены в документах "Руководство по эксплуатации анализаторов Delta F DF-1x0E" и "Руководство по эксплуатации анализаторов Delta F DF-3x0E".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам кислорода Delta F DF-1x0E, Delta F DF-3x0EГОСТ 8.578-2008 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".
Техническая документация фирмы-изготовителя "Servomex Group Limited", Великобритания.
Поверка
Поверкаосуществляется по документу МП 55063-13 "Инструкция. Анализаторы кислорода Delta F DF-1x0E, Delta F DF-3x0E. Методика поверки", разработанному и утвержденному ФГУП " ВНИИМС" 27 августа 2013 г. и входящему в комплект поставки.
Основные средства поверки:
- поверочные газовые смеси ГСО №№, 3710-87, 3711-87, 3714-87, 3715-87, 3718-87, 3721-87, 3722-87, 3724-87, 3726-87, 9708-10, 9121-08, 9122-08.
Изготовитель
Фирма "Servomex Group Limited", Великобритания.Адрес: Jarvis Brook, Crowborough, East SussexTN6 3FB, UK, Великобритания.
Тел.: +44 (0)1892 652181, факс:+44 (0)1892 662253
эл.почта: info@servomex.com.
Заявитель
ЗАО " Регуляр"Адрес: 125080, Москва, ул. Крамского, д. 4.
Тел: +7 495 649 6660, факс +7 495 649 6660.
эл.почта: regular@regular. ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Анализаторы кислорода Delta F DF-1x0E, Delta F DF-3x0E выполнены в виде единого блока с дисплеем и клавиатурой. Принцип работы анализатора - кулонометрический. Анализаторы Delta F DF-1x0E имеют исполнения DF-140E, предназначенные для установки в безопасных зонах на улице, и DF-150E, предназначенные для установки в безопасных зонах внутри помещений.
Анализаторы Delta F DF-3x0E имеют исполнения DF-310E (для установки в безопасных зонах внутри помещений), DF-320E (в опасных зонах внутри помещений), DF-340E (в безопасных зонах на улице), и DF-370E (в опасных зонах на улице).
Измерения проводятся непрерывно в автоматическом режиме. Работой анализатора управляет встроенный микропроцессор. Настроечные параметры и результат измерения отображаются на дисплее. Анализаторы Delta F DF-1x0E позволяют установить один или два порога срабатывания встроенной сигнализации при контроле текущего значения измеряемого компонента газовой смеси. Анализаторы Delta F DF-3x0E позволяют установить четыре порога срабатывания встроенной сигнализации при контроле текущего значения измеряемого компонента газовой смеси. Для интеграции с системами управления предусмотрены аналоговые и релейные выходы.
Анализаторы Delta F DF-1x0E, Delta F DF-3x0E предназначены для установки на стол, либо для монтажа в стойку или шкаф.
Внешний вид анализаторов Delta F DF-1x0E, Delta F DF-3x0E приведен на рисунках 1 и 2.
![Внешний вид. Анализаторы кислорода (Delta F DF-1x0E, Delta F DF-3x0E), http://oei-analitika.ru](../kurilka/type_si_html/2013-55063-13_files/2013-55063-13-1.jpg)

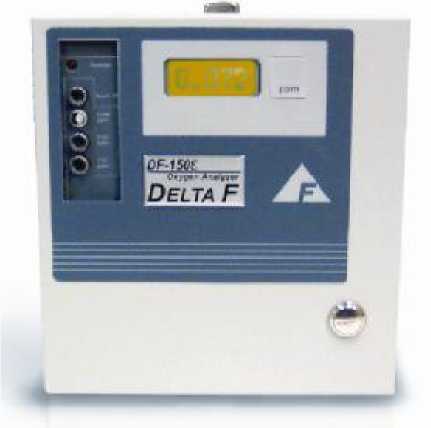

Рисунок 1. Внешний вид анализаторов Delta F DF-1x0E.
![Внешний вид. Анализаторы кислорода (Delta F DF-1x0E, Delta F DF-3x0E), http://oei-analitika.ru](../kurilka/type_si_html/2013-55063-13_files/2013-55063-13-2.jpg)

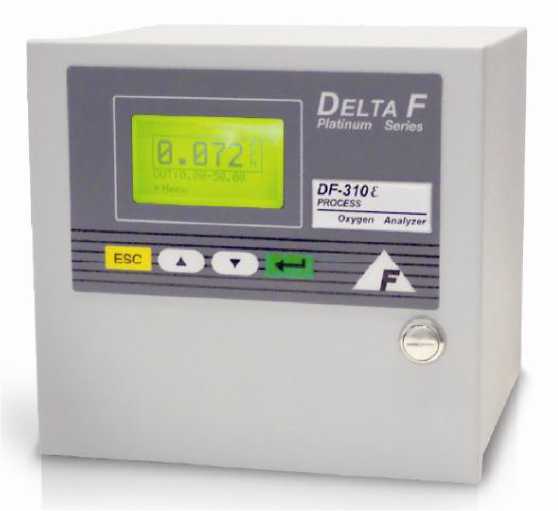

Рисунок 2. Внешний вид анализаторов Delta F DF-3x0E.
Диапазон измерений и пределы допускаемой основной приведенной погрешности анализаторов Delta F DF-1x0E, Delta F DF-3x0E приведены в таблице 2.
Таблица 2
Диапазон измерений объемной доли |
Пределы допускаемой основной приведенной погрешности, % |
от 0 до 10 млн 1 |
± 20 |
от 0 до 50 млн 1 |
± 20 |
от 0 до 100 млн-1 |
± 10 |
от 0 до 1000 млн-1 |
± 10 |
от 0 до 5000 млн-1 |
± 10 |
от 0 до 1 % |
± 5 |
от 0 до 2,5 % |
± 5 |
от 0 до 5 % |
± 3 |
от 0 до 10 % |
± 2 |
от 0 до 25 % |
± 1 |
Пределы допускаемой дополнительной погрешности от изменения, температуры окружающей среды на 10 °С, доля основной погрешности Расход анализируемого газа, см3/мин
0,2
от 500 до 950
20
50
Потребляемая мощность, Вт, не более
Delta F DF-1x0E
Delta F DF-3x0E
Габаритные размеры, мм, не более
Delta F DF-1x0E
224x203x286
Delta F DF-3x0E |
362x294x284 |
Масса, кг, не более Delta F DF-1x0E Delta F DF-3x0E |
6 30 |
Условия эксплуатации:
от 5 до 40
от 79 до 24 от 10 до 90 (без конденсации)
-
- температура окружающей среды, °С
-
- атмосферное давление, кПа
-
- относительная влажность, %
