Номер по Госреестру СИ: 55007-13
55007-13 Трансформаторы напряжения
(UGE)
Назначение средства измерений:
Трансформаторы напряжения UGE предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях от 3 до 35 кВ.

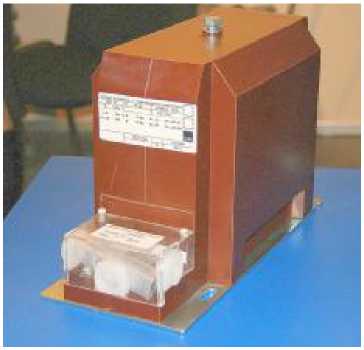

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 03.08.2023
Номер записи -
ID в реестре СИ - 367529
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, мод. UGE 24, мод. UGE 17,5, мод. UGE 12, мод UGE 12, UJGT-10, UGE24В3, UGE 7.2, UGE 24 D2, UGE 24, UGE 17.5, UGE 17,5 У3, UGE 17,5, UGE 12, UGE,
Производитель
Изготовитель - Фирма "ELEQ b.v."
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 309
Выдано извещений - 0
Кол-во периодических поверок - 222
Кол-во средств измерений - 210
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№1441 от 2016.10.06 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) Зеленчукской ГЭС - ГАЭС
№249 от 2019.02.15 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО "Нижнекамская ТЭЦ"
№625 от 2021.04.29 ПРИКАЗ о внесении изменений в сведения об утвержденном типе СИ, не влияющих на МХ АИИС КУЭ Харанорская ГРЭС
№1465 от 2021.07.23 О внесении изменений в сведения об утвержденном типе средств измерений
№2160 от 2021.09.30 О внесении изменений в сведения об утвержденных типах средств измерений
№2477 от 2021.11.08 О внесении изменений в сведения об утвержденных типах средств измерений (65010-16, 80961-21, 64755-16, 62230-15, 53140-13, 62156-15, 39899-15, 41130-09, 40114-08)
№2864 от 2021.12.14 О внесении изменений в сведения об утвержденных типах средств измерений 58077-14, 59157-14, 61118-15, 61379-15, 65410-16, 69415-17, 72469-18, 72632-18, 73375-18,79812-20
№255 от 2022.02.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1357 от 2022.06.06 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (6)
№2316 от 2022.09.19 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№3260 от 2022.12.23 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1331 от 2023.06.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1723 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№1937 от 2023.09.20 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2391 от 2023.11.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№393 от 2024.02.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1650 от 2018.08.03 О продлении срока действия свидетельств об утверждении типа
№3399 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электроэнергетика" (ТК 016)
№1800 от 2023.09.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1914 от 2023.09.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Трансформаторы напряжения (UGE)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "ELEQ b.v."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
20951-06 01.03.2011 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
20951-08 01.10.2013 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
25475-06 01.10.2011 |
Трансформаторы напряжения, UGE 3-35 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
25475-08 01.10.2013 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
25475-11 18.05.2016 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
25476-08 01.10.2013 |
Трансформаторы напряжения, UGZ Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
25477-06 01.10.2011 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
25477-08 01.10.2013 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
25559-08 01.10.2013 |
Трансформаторы тока, RM Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
25567-08 01.10.2013 |
Трансформаторы тока, GSK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
25568-08 01.10.2013 |
Трансформаторы тока, IGW Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
25569-08 01.10.2013 |
Трансформаторы тока, GSA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
38611-08 01.10.2013 |
Трансформаторы тока, IGD Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
38612-08 03.08.2023 |
Трансформаторы тока, SVA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
52176-12 |
Трансформаторы тока встроенные, SB0.8H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
4 года |
55006-13 03.08.2023 |
Трансформаторы тока, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
55007-13 03.08.2023 |
Трансформаторы напряжения, UGE Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
55008-13 03.08.2023 |
Трансформаторы тока, GSR Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
55009-13 03.08.2023 |
Трансформаторы тока, GSK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
55010-13 03.08.2023 |
Трансформаторы тока, IGW Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
55016-13 03.08.2023 |
Трансформаторы тока, GSA Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ |
8 лет |
59004-14 19.09.2024 |
Трансформаторы напряжения, UGECAK Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
8 лет | |
73156-18 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
78274-20 |
Трансформаторы напряжения, UGE 2,2 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
79535-20 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
81432-21 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
85558-22 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
85654-22 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
86564-22 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
87438-22 |
Трансформаторы тока встроенные, SBL 0.8 H Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
90043-23 |
Трансформаторы тока встроенные, SB 0,8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
16 лет |
91269-24 |
Трансформаторы тока встроенные, SB 0, 8 Фирма "ELEQ b.v." (ГЕРМАНИЯ ) |
ОТ МП |
4 года |

Казань — столица Республики Татарстан
Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.
Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.
В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.
В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.
Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Трансформаторы напряжения (UGE)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО "НМОП" (RA.RU.311359) | 127 | 0 | 127 | 0 | 127 | 0 | 127 | |||
ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 11 | 11 | 0 | 0 | 11 | 11 | 0 | |||
ООО "МЦМО" (РОСС RU.0001.310255) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 42 | 42 | 0 | 0 | 42 | 42 | 0 | |||
ООО "НПК" (RA.RU.313336) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 21 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 3 | 0 | 9 | 0 | 6 | 0 | 6 | |
ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |||
ООО "РусЭнергоПром" (RA.RU.312149) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 10 | 6 | 10 | 0 | 0 | 10 | 10 | 0 | ||
ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ООО "ТПК "ЭНЕРГОУЧЕТ" (РОСС RU.0001.310150) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
ООО ИИГ "КАРНЕОЛ" (RA.RU.312601) | 9 | 0 | 9 | 0 | 9 | 0 | 9 |
Стоимость поверки Трансформаторы напряжения (UGE)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Тамбовский ЦСМ Тамбовская область |
4715 | 4715 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения UGE» фирмы "ELEQ b.v."
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения UGE
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-2011 "Трансформаторы напряжения. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
-
- осуществление торговли и товарообменных операций;
-
- выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется по документу ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки: Трансформаторы напряжения эталонные НЛЛ-15 и НЛЛ-35, класс точности 0,05. Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Изготовитель
Фирма "ELEQ b.v.", Германия.
Адрес : ELEQ b.v., Karl-Ferdinand-Braun-Strasse 1, 50170 Kerpen- Sindorf, Germany
Тел. +49 2275 98870, факс +49 2273 988798
Заявитель
ООО «Инжиниринговый центр КВК-электро», Россия
Юридический адрес: 129128 г. Москва, ул. Бажова д. 8
тел. +7 495 661 7234, факс +7 495 661 7293
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 г.
Адрес: 119361, Москва, Г-361, ул.Озерная, 46,
тел. +7 495 437 55 77, факс +7 495 437 56 66, e-mail: office@vniims.ru
Трансформаторы напряжения UGE представляют собой масштабные преобразователи индуктивного типа, однофазные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Первичные и вторичные обмотки залиты специальной смолой, которая обеспечивает основную изоляцию и создает “корпус”
трансформатора. По требованию заказчика
трансформаторы изготавливаются с одной, двумя или тремя вторичными обмотками, смонтированными на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Трансформаторы могут устанавливаться в любом положении и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На основании трансформатора имеется клемма для заземления с винтом М8. Клеммы выводов вторичных обмоток позволяют подсоединять провода сечением до 6 мм2. Клеммная коробка вторичных выводов которая пломбируется для предотвращения
снабжена изоляционной крышкой,
несанкционированного доступа. Выпускаются модификации трансформаторов UGE 3,6, UGE 7,2, UGE 12, UGE 17,5, UGE 24, UGE 26,5, UGE 36 различающиеся наибольшими рабочими напряжениями, размерами и весовыми характеристиками.
Трансформатор напряжения UGE- 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
-
- номинальные первичные напряжения, кВ
от 3/^3 до 35/^3
100/^3 110/V3
100/3; 100; 110/3; 110 от 3,6 до 40,5
0,2/(5-70); 0,5/(5-150);
1,0/(5-200); 3,0/(5-300)
3P/(5-300)
6P/(5-300)
до 630
50
от 10 до 60
от 349х148х220
до 414х248х390
-
- номинальные вторичные напряжения, В для измерительных обмоток
для дополнительных обмоток
-
- наибольшие рабочие напряжения, кВ
-
- класс точности/ вторичная нагрузка, В^ А
-
- для измерительных обмоток
-
- для защитной обмотки
-
- для дополнительной обмотки
-
- предельная мощность, В^А
-
- номинальная частота, Гц
-
- масса, кг
-
- габаритные размеры, мм
Климатическое исполнение У3, Т3 по ГОСТ 15150-69.
Лист № 2 Всего листов 2
