Номер по Госреестру СИ: 54961-13
54961-13 Трансформаторы тока разъемные на номинальное напряжение 0,66 кВ
(ТРП)
Назначение средства измерений:
Трансформаторы тока разъемные на номинальное напряжение 0,66 кВ типа ТРП (далее - трансформаторы тока) предназначены для преобразования переменного тока в электрических сетях напряжением до 660 В частотой 50 Гц, контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы тока разъемные на номинальное напряжение 0,66 кВ
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку на корпусе трансформаторов тока со стойким к истиранию покрытием и на титульный лист Руководства по эксплуатации и паспорт ITT.TRP.002.1 типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений изложены в разделе 5 Руководства по эксплуатации и паспорта «Трансформаторы тока разъемные на номинальное напряжение 0,66кВ типа ТРП».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока разъемным типа ТРП
-
1 ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия
-
2 ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
-
3 ГОСТ 8.550-86 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
-
4 TRP-DIXSEN-001TT-2012 Трансформаторы тока разъемные на номинальное напряжение 0,66 кВ типа ТРП. Технические требования
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение государственных учетных операций, осуществление торговых и товарообменных операций.
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки.
Основное поверочное оборудование:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5, КТ 0,05;
-
- прибор сравнения КТ-01;
-
- нагрузочное устройство НТТ 50.5;
-
- регулируемый источник тока РИТ-5000.
Изготовитель
Завод «Zhejiang Dixsen Electrical Co., LTD», КНР
Адрес: DAQIAO INDUSTRIAL ZONE, WENZHOU, ZHEJIANG, China
Тел. 86-0577-6286511, факс 86-0577-62865112
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ГЦИ СИ ФБУ «ЦСМ Московской области»).
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Конструкция трансформаторов тока представляет собой кольцевой магнитопровод, заключенный в пластмассовый изолирующий корпус. Корпус и сердечник трансформаторов тока являются разъемными и соединяются при помощи крепежных винтов.
В качестве первичной обмотки используется шина или кабель, устанавливаемый в окне магнитопровода трансформаторного тока.
Трансформаторы тока являются:
-
- по принципу конструкции - разъемные;
-
- по виду изоляции - в пластиковом корпусе;
-
- по числу ступеней трансформации - одноступенчатые;
-
- по числу вторичных обмоток - с одной вторичной обмоткой;
-
- по назначению вторичных обмоток - для измерения и учета;
-
- по числу коэффициентов трансформации - c одним коэффициентом трансформации.
Изготавливаются пять модификаций трансформаторов тока, рассчитанные на различные диапазоны первичных токов и отличающиеся габаритными размерами.
Трансформаторы неремонтопригодны.

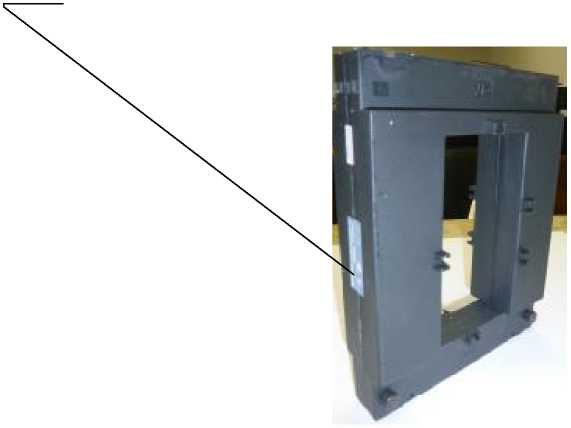

Трансформаторы тока пломбируются специальным невосстанавливаемым лейблом, разрушающимся при попытке вскрыть корпус трансформатора, с нанесением на него повери-тельного клейма. Внешний вид трансформатора тока показан на рисунке 1.
Пломба со знаком поверки
Рисунок 1 - Внешний вид
Наименование |
ТРП-23 |
ТРП-58 |
ТРП-88 |
ТРП-812 |
ТРП-816 |
Трансформатор тока разъемный, |
1 |
1 |
1 |
1 |
1 |
шт. | |||||
Винт крепежный с гайкой, шт. |
2 |
2 |
2 |
2 |
2 |
Винт монтажный, шт. |
2 |
8 |
8 |
8 |
8 |
Гайка, шт. |
- |
8 |
8 |
8 |
8 |
Пластиковый колпачок, шт. |
2 |
8 |
8 |
8 |
8 |
Лапка крепежная, шт. |
2 |
4 |
4 |
4 |
4 |
Пластина крепежная, шт. |
1 |
- |
- |
- |
- |
Руководство по эксплуатации и |
1 |
1 |
1 |
1 |
1 |
паспорт, экз.
Таблица 1
Наименование параметра |
Модификация | ||||
ТРП-23 |
ТРП-58 |
ТРП-88 |
ТРП-812 |
ТРП-816 | |
Номинальное напряжение Uhom, кВ |
0,66 | ||||
Наибольшее рабочее напряжение, кВ |
0,72 | ||||
Номинальный первич- |
200; 250; |
250; 300; |
250;300; |
500; 600; |
1000; 1250; |
ный ток /1ном, А |
300; 400; |
400; 500; |
400;500; |
750; 800; |
1500; 2000; |
600; 750; |
600;750; |
1000; 1200; |
2500; 3000; | ||
800; 1000 |
800;1000 |
1250; 1500 |
4000; 5000 | ||
Номинальный вторичный ток /гном, А |
5 | ||||
Номинальная частота напряжения сети fH0M, Гц |
50 | ||||
Номинальная вторичная нагрузка 52ном с ин- | |||||
дуктивно-активным ко- |
1,5; 2,5 |
1; 1,5; 2,5; |
1; 1,5; 2,5; |
2,5; 3,0; 5,0; |
10; 15; 20 |
эффициентом мощно- |
3,0; 5,0 |
3,0; 5,0 |
6,0; 7,5 | ||
сти | |||||
cos j2 = 0,8, В-А | |||||
Класс точности для измерений |
0,5 | ||||
Номинальный коэффициент безопасности приборов вторичной обмотки для измереНий, ^Бном |
5 | ||||
Испытательное одно- | |||||
минутное напряжение частотой 50 Гц, кВ |
3 | ||||
Степень защиты по ГОСТ 14254-96 |
IP20 | ||||
Масса, кг, не более |
0,75 |
0,9 |
1,05 |
1,25 |
4,3 |
Габаритные размеры (Г*Ш*В), мм |
68x89x115 |
68x115x150 |
68x145x150 |
68x145x190 |
68x186x245 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ3 |
Пределы допускаемой токовой и угловой погрешности приведены в таблице 2.
Таблица 2
Класс точности |
Первичный ток, % от номинального значения |
Предел допускаемой погрешности |
Предел вторичной нагрузки, % от номинального значения | ||
токовой, % |
угловой | ||||
5 |
± 1,5 |
± 90' |
± 2,7 срад | ||
0,5 |
20 |
± 0,75 |
± 45' |
± 1,35 срад |
25-100 |
100-120 |
± 0,5 |
± 30' |
± 0,9 срад |
Средняя наработка до отказа не менее - 142 000 часов.
Средний срок службы трансформаторов - 25 лет.
