Сведения о средстве измерений: 54875-13 Весы бункерные для взвешивания чистым весом

Номер по Госреестру СИ: 54875-13
54875-13 Весы бункерные для взвешивания чистым весом
(AT-N-SWT DV)

Назначение средства измерений:
Весы бункерные для взвешивания чистым весом AT-N-SWT DV (далее весы) предназначены для измерения общей массы сухих сыпучих материалов как суммы масс отдельных доз на промышленных и сельскохозяйственных предприятиях.

сертификация программного обеспечения

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 18.09.2018
Номер записи - 144977
ID в реестре СИ - 367377
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

СГВ-15, СВК-15Х, Нет модификации, ВСП -12/2-3К, AT-N-SWT DV-2000, AT-N-SWT DV, мод. 2000, AT-N-SWT DV, мод. 100, 200, 300, 500, 750, 900, 12, AT-N-SWT DV, AT-N-SWT 2000 DV,

Производитель

Изготовитель - Фирма "Agrotechnology ApS"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 425 дн.

Наличие аналогов СИ: Весы бункерные для взвешивания чистым весом (AT-N-SWT DV)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Agrotechnology ApS"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
44561-10

Весы бункерные для взвешивания чистым весом, AT-N-SWT 2000 DV
Фирма "Agrotechnology ApS" (ДАНИЯ )
ОТ
1 год
54875-13
18.09.2018
Весы бункерные для взвешивания чистым весом, AT-N-SWT DV
Фирма "Agrotechnology ApS" (ДАНИЯ )
ОТ
1 год

Кто поверяет Весы бункерные для взвешивания чистым весом (AT-N-SWT DV)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ «Удмуртский ЦСМ»
(RA.RU.311312)
РСТ
  • AT-N-SWT DV
  • 2 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • Нет модификации
  • AT-N-SWT DV, мод. 2000
  • 6 0 2 0 6 0 2
    ООО "ЭкспертСтройТехНадзор"
    (RA.RU.311610)
  • СГВ-15
  • 1 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311388)
    РСТ
  • AT-N-SWT 2000 DV
  • 6 0 0 0 0 0 0
    ЗАО "ЮСТИР"
    (RA.RU.311668)
  • ВСП -12/2-3К
  • 1 0 0 0 0 0 0
    ФБУ "Краснодарский ЦСМ"
    (RA.RU.311441)
    РСТ
  • AT-N-SWT DV-2000
  • AT-N-SWT 2000 DV
  • 6 0 6 0 6 0 6
    ООО "ГОСВОДОУЧЕТ"
    (RA.RU.312565)
  • СВК-15Х
  • 1 0 1 0 0 0 0

    Стоимость поверки Весы бункерные для взвешивания чистым весом (AT-N-SWT DV)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Краснодарский ЦСМ
    Краснодарский край
    2422 2531
    ФБУ УРАЛТЕСТ
    Свердловская область
    2639 2531

    Программное обеспечение

    Весы оснащены встроенным программным обеспечением (далее ПО), которое идентифицируется по номеру версии. Программное обеспечение контролирует работу машины, поддерживает связь с оператором через панель управления и позволяет осуществлять контроль процесса измерений. Влияние ПО на метрологические характеристики весов не превышает допустимых значений.

    Таблица 1. Идентификационные данные программного обеспечения.

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер программного обеспечения)

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора ПО

    AT_N_SWT_DW_V0

    V0

    695fb402ccf1a836aa75b5e7

    73a513f2

    MD5

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

    изменений соответствует уровню «С» по МИ 3286-2010.

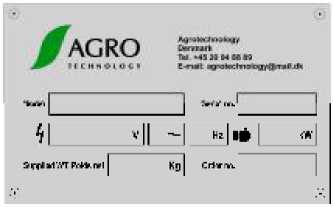

    Внешний вид весов и маркировочная табличка представлены на рисунке 1.

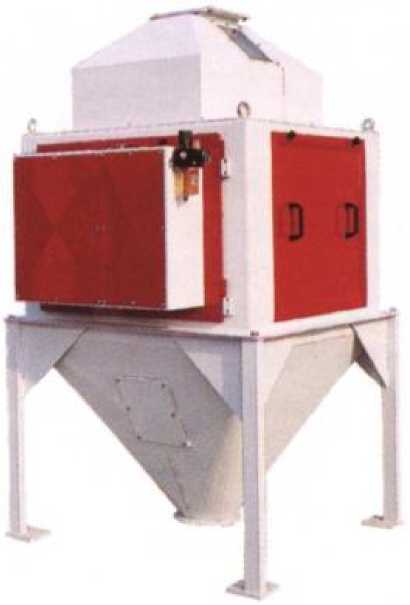

    Рисунок 1. Внешний вид весов бункерных AT-N-SWT DV


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений представлена в руководстве по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к весам бункерным для взвешивания чистым весом AT-N-SWT DV
    • 1. ГОСТ 8.021-2005 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы.

    • 2. Техническая документация Agrotechnology ApS, Дания.

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    Применяются вне сферы государственного регулирования обеспечения единства измерений.

    Поверка

    Поверка

    осуществляется по документу МП 54875-13 «Весы бункерные для взвешивания чистым весом AT-N-SWT DV. Методика поверки», утвержденному ФБУ «Ростовский ЦСМ» в 2013 г.

    Основное поверочное оборудование: весы ГОСТ OIML R 76-1-2011, обеспечивающие определение массы материала, равной минимальной суммарной нагрузке поверяемых весов, с погрешностью не более 1/3 пределов допускаемой погрешности поверяемых весов; эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.


    Изготовитель

    Agrotechnology ApS, Дания.
    Адрес: Hammaresh0is Kaj 10, 2 TV, DK- -1402 Copenhagen, Denmark
    Тел.: 45 20 94 88 89
    Факс: +45 48 41 88 89
    e-mail: agrotechnology@mail.dk

    Испытательный центр

    Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области» (ГЦИ СИ ФБУ «Ростовский ЦСМ»), регистрационный номер в Государственном реестре 30042-08.
    Адрес: 344000, г. Ростов-на-Дону, пр. Соколова, 58.
    тел.:(863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88.
    e-mail: rost_csm@aaanet.ru

    Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза тензорезисторными датчиками в электрический сигнал, измерении этого сигнала весоизмерительным устройством и выдачи результатов на табло индикации устройства управления весами.

    Конструктивно весы состоят из загрузочного бункера, лопатки, отклоняющей поток и соответствующего пневматического привода, двух емкостей, каждая из которых, в зависимости от максимального предела взвешивания весов, имеет от двух до четырех тензорезистор-ных датчиков, в которые падает взвешиваемый продукт, бункера разгрузки, а так же микропроцессора, оснащенного внешними платами интерфейса, который полностью контролирует работу машины и поддерживает связь с оператором с помощью панели управления.

    Весы осуществляют дискретное дозирование (с ненормированной точностью) материала, поступающего из питателя, расположенного вне весов, и последующее статическое взвешивание каждой дозы. После этого вычисляется накопленным итогом общая масса всех доз.

    При изготовлении весов используются датчики весоизмерительные тензорезисторные Single Beam производства «Vishay Tedea-Huntleigh Ltd.», Израиль (Госреестр № 37064-08).

    Весы бункерные для взвешивания чистым весом AT-N-SWT DV выпускаются в следующих модификациях: 100, 200, 300, 500, 750, 900, 1200, 2000, 3000 и 4000 различающихся максимальным и минимальным пределами взвешивания, ценой деления шкалы суммирования, массой, габаритными размерами, напряжением питания и количеством используемых тензорезисторных датчиков.


    Весы бункерные для взвешивания чистым весом AT-N-SWT DV

    1 комплект

    Руководство по эксплуатации

    1 экз.

    Методика поверки

    1 экз.


    Обозначение типа, модельный ряда весов, максимальный предел взвешивания (Мах), минимальный предел взвешивания (Min), цена деления шкалы суммирования (dt) и минимальная суммарная нагрузка (£min) приведены в таблице 2.

    Таблица 2.

    Тип

    AT-N-SWT DV

    модельный ряд

    100

    200

    300

    500

    750

    900

    1200

    2000

    3000

    4000

    Мах, кг

    75

    150

    225

    375

    565

    675

    900

    1500

    2250

    3750

    Min, кг

    2

    2

    2

    3

    3

    4

    4

    5

    8

    8

    dt, кг

    0,1

    0,2

    0,2

    0,5

    0,5

    0,5

    0,5

    1

    2

    5

    £min, кг

    20

    40

    40

    100

    100

    100

    100

    200

    400

    1000

    Пределы допускаемой погрешности весов при измерении массы дозы, в единицах dt (при испытаниях):

    • - в интервале до 500 dt включ.

    • - в интервале св. 500 dt до 2000 dt включ.

    • - в интервале св. 2000 dt до 10000 dt включ.

    Пределы допускаемой погрешности весов при измерении общей массы, % от измеряемой массы:

    • - при первичной поверке

    • - в эксплуатации

    Диапазон рабочих температур, °С

    Питание от сети переменного тока:

    • - напряжение, В,

    • - частота, Гц,

    Потребляемая мощность, В • А, не более

    Время прогрева, мин

    Вероятность безотказной работы за 1000 ч

    ±0,5;

    ±1,0;

    ±1,5;

    ±0,5;

    ±1,0;

    от плюс 5 до плюс 35;

    (110, 120, 220, 240) ±10%;

    (50, 60) ±2%;

    100;

    30;

    0,95.

    Лист № 3 Всего листов 4 Габаритные размеры, количество тензорезисторных датчиков устанавливаемых на емкость для взвешивания порции груза (n), общее количество тензорезисторных датчиков, входящих в состав весов (побщ) представлены в таблице 3.

    Таблица 3

    Тип

    AT-N-SWT DV

    модельный ряд

    100

    200

    300

    500

    750

    900

    1200

    2000

    3000

    4000

    Габаритные

    размеры:

    длина

    1182

    1489

    1537

    1813

    1915

    2085

    2272

    2724

    3242

    3850

    ширина

    972

    1170

    1529

    1794

    2075

    2075

    2385

    2690

    3234

    3600

    высота

    2041

    2606

    2784

    2390

    2832

    2722

    3263

    3404

    4188

    4636

    n

    2

    2

    2

    2

    2

    2

    3

    3

    3

    4

    по6щ

    4

    4

    4

    4

    4

    4

    6

    6

    6

    8
