Номер по Госреестру СИ: 54488-13
54488-13 Аттенюаторы оптические программируемые
(FOD-5418, FOD-5419, FOD-5420)
Назначение средства измерений:
Аттенюаторы оптические программируемые FOD-5418, FOD-5419, FOD-5420
предназначены для внесения ослабления мощности в оптических кабелях и оптических компонентах в одномодовый и/или многомодовый волоконно-оптический тракты на длинах волн 1310 и 1550 нм и/или 850 и 1300 нм.

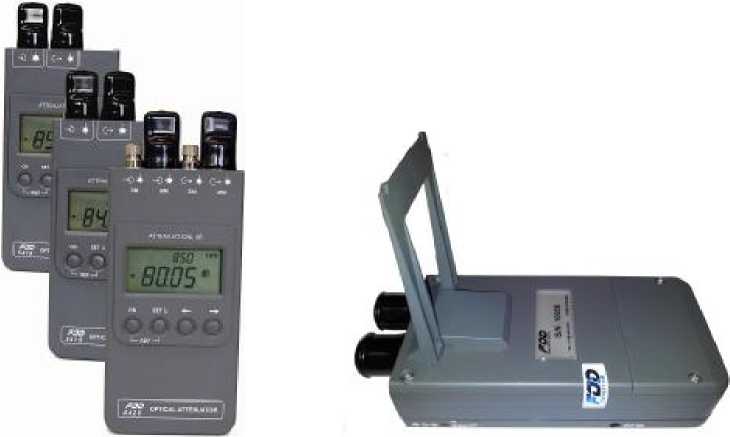

Внешний вид.
Аттенюаторы оптические программируемые
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 07.06.2023
Номер записи -
ID в реестре СИ - 366939
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, Без модификации, Аттенюаторы оптические программируемые FOD-5420, Аттенюатор оптический программируемый FOD-5420, WFW20, WFW2, FOD-5420, FOD-5419, FOD-5418,FOD-5419,FOD-5420, FOD-5418, FOD-5419, FOD-5420, FOD-5418, FOD 5420, FOD 5418, -,
Производитель
Изготовитель - ООО "ТПК Волоконно-оптических приборов"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 583
Выдано извещений - 45
Кол-во периодических поверок - 265
Кол-во средств измерений - 74
Кол-во владельцев - 85
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 1822 дн.
Приказы РСТ, где упоминается данный тип СИ
№1110 от 2018.06.07 О продлении срока действия свидетельсв об утверждении типа средств измерений
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
Наличие аналогов СИ: Аттенюаторы оптические программируемые (FOD-5418, FOD-5419, FOD-5420)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
13536-93 Колонки сжиженного газа (FG124 EN) Фирма "Schlumberger Schwelm" (ГЕРМАНИЯ ) |
54488-13 Аттенюаторы оптические программируемые (FOD-5418, FOD-5419, FOD-5420) ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
54488-13 Аттенюаторы оптические программируемые (FOD-5418, FOD-5419, FOD-5420) ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
79551-20 Аттенюаторы оптические (серии ТОПАЗ-5000) Общество с ограниченной ответственностью "Научно-производственная компания "СвязьСервис" (ООО "НПК "СвязьСервис") (РОССИЯ г. Санкт-Петербург) |
48501-11 Аттенюаторы оптические перестраиваемые (FVA-600) Компания "EXFO Inc." (КАНАДА ) |
54488-13 Аттенюаторы оптические программируемые (FOD-5418, FOD-5419, FOD-5420) ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
Все средства измерений ООО "ТПК Волоконно-оптических приборов"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
41743-09 01.12.2014 |
Тестеры оптические, FOD-1203 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
41744-09 01.12.2014 |
Тестеры оптические, FOD-1208 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
41744-16 12.05.2026 |
Тестеры оптические, FOD-1208 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
46161-10 01.08.2015 |
Рефлектометры оптические, FOD-7300, мод. FOD-7302, FOD-7308 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
50282-12 29.06.2017 |
Рефлектометры оптические, FOD-7000 мод. FOD-7003, FOD-7004, FOD-7005 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
54487-13 07.06.2023 |
Источники оптического излучения, FOD-2107, FOD-2108, FOD-2110, FOD-2112, FOD-2113, FOD-2114, FOD-2115 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
54488-13 07.06.2023 |
Аттенюаторы оптические программируемые, FOD-5418, FOD-5419, FOD-5420 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
55808-13 09.12.2018 |
Измерители оптической мощности портативные, FOD-1202, FOD-1202Si, FOD-1202H ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
55809-13 12.10.2023 |
Измерители оптической мощности портативные, FOD-1204, FOD-1204H ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
1 год | |
59765-15 06.02.2020 |
Рефлектометры оптические, FOD-7325, FOD-7327, FOD-7328, FOD-7329 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
60063-15 27.02.2020 |
Рефлектометры оптические, FOD-7005-035 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
63879-16 12.05.2021 |
Тестеры оптические, FOD-1203 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
64630-16 22.07.2021 |
Рефлектометры оптические, FOD-7305, FOD-7307, FOD-7308 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ |
1 год |
71763-18 09.07.2024 |
Рефлектометры оптические, FOD-7330, FOD-7335, FOD-7337, FOD-7339 ООО "ТПК Волоконно-оптических приборов" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.
Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.
Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.
Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Аттенюаторы оптические программируемые (FOD-5418, FOD-5419, FOD-5420)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 1 | 0 | 6 | 1 | 6 | 0 | 6 | |
ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 16 | 0 | 13 | 6 | 14 | 0 | 12 | ||
ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 15 | 0 | 12 | 7 | 11 | 0 | 10 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 38 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "Концепт Эксперт" (RA.RU.310529) | 3 | 1 | 2 | 1 | 3 | 1 | 2 | |||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 44 | 1 | 0 | 33 | 18 | 32 | 0 | 32 | |
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 19 | 0 | 14 | 0 | 13 | 0 | 13 | ||
Волгоградский филиал ПАО "Ростелеком" МРФ Юг (1642) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 0 | 1 | 0 | 3 | 0 | 1 | ||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 111 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 1 | 1 | 1 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 87 | 5 | 0 | 85 | 5 | 51 | 0 | 51 | |
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
Волгоградский филиал ОАО "Ростелеком" (1642) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Ростовский филиал ОАО "Ростелеком" (1642) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "КИА" (РОСС RU.0001.310033) | 69 | 7 | 12 | 50 | 1 | 55 | 11 | 44 | ||
ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 8 | 0 | 6 | 0 | 6 | 0 | 6 | |||
Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
Волгоградский филиал ПАО "Ростелеком" МРФ Юг (1642) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Дагестанский ЦСМ» (RA.RU.311505) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 29 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ОАО "Связьтранснефть", входящее в состав ОАО "АК "ТРАНСНЕФТЬ" (1755) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
Ставропольский филиал ПАО "Ростелеком" МРФ Юг (1642) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
АО "СВЯЗЬТРАНСНЕФТЬ" (1098) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ЭКСПЕРТЛАБС" (RA.RU.310529) | 2 | 0 | 2 | 2 | 2 | 0 | 2 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Аттенюаторы оптические программируемые (FOD-5418, FOD-5419, FOD-5420)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Краснодарский ЦСМ Краснодарский край |
5284 | 9143 |
ФБУ Красноярский ЦСМ Красноярский край |
5848 | 9143 |
Коломенский филиал ФБУ Ростест-Москва Московская область |
12360 | 9143 |
Клинский филиал ФБУ Ростест-Москва Московская область |
12360 | 9143 |
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
12360 | 9143 |
Программное обеспечение
Аттенюатор функционирует под управлением микроконтроллера, используется встроенное программное обеспечение, которое состоит из единого модуля, выполняющего функции определения вносимого ослабления в зависимости от числа шагов микроэлектодвигателя, управляющего положением светофильтра, и отображения на экране прибора информации в удобном для оператора виде.
Идентификационные данные программного обеспечения представлены в таблице
Таблица 1
Наименование программного обеспечения |
Идентификацион ное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Встроенное ПО FOD-5418 |
attenuat8.4.2 |
v8.4.2 |
- |
- |
Встроенное ПО FOD-5419 |
attenuat8.4.2 |
v8.4.2 |
- |
- |
Встроенное ПО FOD-5420 |
attenuat8.4.2 |
v8.4.2 |
- |
- |
Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства аттенюаторов. Установленный бит защиты запрещает чтение кода микропрограммы. Снять бит защиты можно только при полной очистке памяти микропроцессора вместе с программой находящейся в его памяти, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус приборов в виде шильдика или наклейки, а также наносится на титульный лист Руководства по эксплуатации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийОсновные методы измерений приведены в «Аттенюаторы оптические программируемые FOD-5418, FOD-5419, FOD-5420. Руководство по эксплуатации» пункт 7.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аттенюаторам оптическим программируемым FOD-5418, FOD-5419, FOD-5420ГОСТ 8.585-2005. «ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Технические условия ТУ 4381-006-85801186-09.
Поверка
Поверкаосуществляется по Р 50.2.070-2009 «Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки: рабочий эталон единицы средней мощности и ослабления по ГОСТ 8.585-2005, рабочий спектральный диапазон от 0,6 до 1,7 мкм; диапазон измерений средней мощности 1х10-9... 1х10-2 Вт (-70 ... +10) дБм; граница относительной погрешности от 2х10-2 до 5х10-2
Изготовитель
ООО «ТПК Волоконно-оптических приборов».
Адрес: 109004, г. Москва, Тетеринский пер., д.16.
Тел.: (495) 690-90-88;
e-mail: info@fod.ru
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва» Регистрационный номер в Государственном реестре 30010-10 от 15.03.2010 г.Адрес: 117418, г. Москва, Нахимовский пр., д. 31.
Тел. (495) 544-00-00
e-mail: info@rostest.ru
Принцип действия аттенюаторов оптических программируемых FOD-5418, FOD-5419, FOD-5420 состоит в ослаблении оптического излучения при прохождении через поглощающий оптический элемент. Свет, подаваемый на входной разъём аттенюаторов проходит через входное волокно и входной коллиматор, который превращает его в параллельный пучок. Далее полученный параллельный пучок проходит через стеклянный диск с нанесённым на него поглощающим покрытием, отражается от зеркала и повторно проходит через диск, таким образом, дважды ослабляясь. После прохождения поглощающего диска параллельный пучок попадает на выходной коллиматор, который собирает выходной параллельный пучок и выводит его в выходное волокно. Через выходное волокно свет поступает на выходной разъём аттенюаторов. Оптическая схема аттенюаторов симметрична, то есть вход и выход прибора являются взаимозаменяемыми, работа аттенюаторов не зависит от направления распространения излучения. Поглощающее покрытие на стеклянный диск нанесено с градиентом по углу. Диск приводится во вращательное движение электромотором и схемой управления. Схема управления прибора обеспечивает поворот поглощающего диска в положение, соответствующее заданному пользователем затуханию.
Прибор выполнен в пластмассовом корпусе и содержит следующие узлы: адаптеры, печатную плату, ЖК-индикатор, кнопки управления, элементы питания.
Общий вид аттенюаторов оптических программируемых FOD-5418, FOD-5419, FOD-5420 представлен на рисунке 1.
Рис.1 Рис.2
Пломбировка от несанкционированного доступа находится на боковой стороне прибора см. рис.2.
Аттенюаторы имеют возможность подключения к компьютеру с помощью стандартных программ (dos, excel, labview и др.) посредством последовательного интерфейса RS232.
Аттенюаторы оптические программируемые FOD-5418, FOD-5419, FOD-5420 поставляются в
следующем комплекте:_________________________________________________________
Наименование, тип |
Обозначение |
Кол-во |
Аттенюатор оптический программируемый |
FOD-5418, FOD-5419, FOD-5420 |
1 шт. |
Внешний сетевой адаптер 110240 В/50-60 Гц / зарядное устройство |
1 шт. | |
Руководство по эксплуатации |
АПБР.418233.006РЭ |
1 шт. |
Кабель для подключения к компьютеру через интерфейс RS232 |
1 шт. | |
Чехол |
1 шт. | |
Коробка (транспортная тара) |
1 шт. |
Тип аттенюатора оптического программируемого |
FOD-5418 |
FOD-5419 |
FOD-5420 |
1. Диапазон устанавливаемого затухания, дБ |
от 0 до 80 | ||
2. Пределы допускаемой абсолютной погрешности установки затухания на длине волны калибровки, дБ |
±0,5 | ||
3. Собственные вносимые потери, дБ, не более |
2,5 | ||
4. Разрешение, дБ |
0,05 | ||
5. Повторяемость установки затухания, дБ |
±0,05 |
6. Длина волны калибровки, нм |
1310/1550 |
850/1300 |
850/1300/1310/1550 |
7. Тип оптического волокна: |
одномодовое оптическое волокно 9/125 мкм |
многомодовое оптическое волокно 50/125 мкм |
многомодовое оптическое волокно 50/125 мкм и одномодовое оптическое волокно 9/125 мкм |
8. Габаритные размеры, мм, не более |
147 х 74 х 35 | ||
9. Масса , кг, не более |
0,450 |
Электропитание аттенюатора осуществляется от блока питания от сети переменного тока напряжением 100-240 В и частотой 50/60 Гц.
напряжением 100-240 В и частотой 50/60 Гц. Рабочие условия эксплуатации аттенюатора:
-
- температура окружающей среды, °С...........................................................от -10 до +40
-
- относительная влажность воздуха, %, не более...................................................90
-
- атмосферное давление, кПа........................................................................от 84 до 106
