Назначение средства измерений:
Устройства весоизмерительные мобильные МВУ (далее - устройства МВУ) предназначены для статического взвешивания транспортно-заправочных контейнеров (ТЗК), для определения массы компонентов ракетного топлива (КРТ), заправляемого в ТЗК, а также могут быть использованы для выдачи доз КРТ из ТЗК в баки изделий.
Внешний вид.
Устройства весоизмерительные мобильные
Рисунок № 1
Внешний вид.
Устройства весоизмерительные мобильные
Рисунок № 2
Внешний вид.
Устройства весоизмерительные мобильные
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) устройства весоизмерительного мобильного реализовано аппаратно и является встроенным.
Метрологически значимым, согласно МИ 3286-2010, является ПО весоизмерительной части устройства (ТВ и АЦП).
Корпуса блока АЦП и ТВ опломбированы заводскими голографическими наклейками. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Номер версии ПО отображается при включении ТВ на его индикаторе. Кроме того, номер версии программ блока АЦП и ТВ отображены на наклейках, помещенных на корпусах микропроцессоров, расположенных внутри корпусов блока АЦП и ТВ, и не могут быть изменены без нарушения пломб. Дополнительно, для предотвращения воздействий и защиты параметров, служит административный пароль, защищающий от несанкционированного доступа.
Для предотвращения несанкционированного доступа к контролируемым параметрам служит также электронное клеймо (проверочное число), которое автоматически обновляется после каждого сохранения изменений, внесенных в контролируемые параметры. Данные электронного клейма заносятся в паспорт устройства.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с МИ 3286-2010 - «А».
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
** |
ИП |
49.ХХ* |
** |
__** |
АЦП |
23.ХХ* | |||
Примечания: * - Символ «Х» в номере версии ПО относятся к метрологически не значимой части ПО. ** - Наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются на устройстве при работе со встроенным ПО. |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию и на маркировочную табличку, расположенную на задней панели ТВ.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Устройства весоизмерительные мобильные МВУ. Руководство по эксплуатации. ЭВ.МВУ.Сб00 РЭ», раздел 10 «Порядок работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным мобильным МВУТУ 4274-024-45081993-11 «Устройства весоизмерительные мобильные МВУ. Технические условия».
Изготовитель
Общество с ограниченной ответственностью «ЭЛВЕС» (ООО «ЭЛВЕС»)Юридический адрес:124460, г. Москва, г. Зеленоград, Панфиловский проспект, дом 10, комната 25
Почтовый адрес: 124460, г. Москва, г. Зеленоград, а/я 202
ИНН 7735141593
тел/факс (495)781-02-49; e-mail: info@elves.zelcom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Конструктивно устройства МВУ состоят из блока питания и устройства весоизмерительного. Устройство весоизмерительное в свою очередь состоит из модуля взвешивающего (МВ) и терминала весового (ТВ). Конструктивно МВ состоит из рамы, грузоприемной платформы, датчиков с узлами встройки и крышки. Грузоприемная платформа через узлы встройки датчиков опирается на раму, которая установлена на четыре регулируемые опоры, служащие для установки МВУ в горизонтальной плоскости. Устройства МВУ могут быть выполнены в стационарном варианте с опорой грузоприемной платформы на закладные детали фундамента. В состав весоизмерительного устройства входят узлы арретирования и ограничения перемещений грузоприемной платформы. В устройствах МВУ используются датчики HLC фирмы "Hottinger Baldwin Messtechnik GmbH", Германия.
Терминал весовой предназначен для управления устройством МВУ и отображения результатов взвешивания на цифровом дисплее. ТВ установлен на складной стойке, которая обеспечивает возможность поворота вокруг вертикальной оси в пределах 270°.
Принцип действия устройства основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее датчиков), возникающей под действием силы тяжести взвешиваемого топлива, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Электрические сигналы от датчиков поступают в аналогово-цифровой преобразователь (АЦП), где суммируются. Аналоговый сигнал преобразовывается в цифровой код, который по последовательному интерфейсу RS-485 передается в терминал весовой (ТВ). ТВ обрабатывает цифровые данные, вычисляет значения массы КРТ и выводит это значение на устройство индикации. Кроме того полученная информация может передаваться через последовательный интерфейс (RS-232) на внешние периферийные устройства, например ПЭВМ.
Устройства МВУ выпускаются в 4 модификациях, отличающихся метрологическими характеристиками и имеющих обозначение МВУ-Н- Z -К , где:
Н - максимальная нагрузка, кг;
Z - температурный вариант исполнения устройства:
-01- для диапазона рабочих температур +5^+35°С;
-02 - для диапазона рабочих температур от минус 30^+40°С
К - установочный вариант исполнения устройства:
-1 - мобильный вариант;
-2 - стационарный вариант;
МВУ реализовывает два основных режима работы: режим статического взвешивания и режим приема КРТ.
Устройство выполнено во взрывобезопасном исполнении (сертификат
№ РОСС RU.ra06.B01092 от 07.12.2011 г).
На маркировочной табличке устройств указывают:
-
- обозначение типа устройств;
-
- поверочное деление е;
-
- значения наибольшей и наименьшей нагрузки;
-
- торговую марку изготовителя и его полное наименование;
-
- маркировка взрывозащиты;
-
- серийный номер;
-
- знак утверждения типа.
Внешний вид устройства представлен на рисунке 1.
Схема пломбировки устройств представлена на рисунке 2.
Рисунок 1 - Внешний вид устройства весоизмерительного мобильного МВУ
ТВ

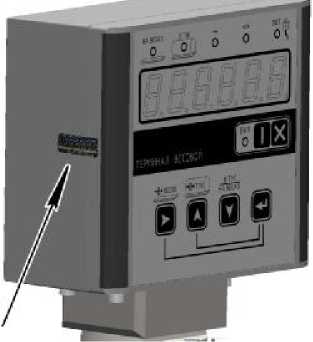

Рисунок 2 - Схема пломбировки устройств
Таблица 3
Наименование |
Обозначение |
Кол-во |
Маркировка взрывозащиты |
Устройство МВУ |
ЭВ.МВУ.СбО1 |
1 |
1ЕхМ1ВТ6 Х |
Блок питания |
ЭВ.МВУ.Сб05 |
1 |
[Exib]IIB |
Комплект соединительных кабелей |
ЭВ.МВУ.СбОб |
1 | |
Комплект ЗИП |
ЭВ.МВУ.Сб07 |
1 | |
Паспорт |
ЭВ.МВУ.СбОО ПС |
1 | |
Руководство по эксплуатации |
ЭВ.МВУ.СбОО РЭ |
1 | |
Методика поверки |
ЭВ.МВУ.СбОО МП |
1 |
устройств весоизмерительных мобильных МВУ указаны в таблице 2.
Таблица 2
Обозначение |
Исполнение (Z) |
Нагрузка, кг |
Действительная цена деления d и поверочное деление е, d=е, кг |
Диапазоны взешивания WR, кг |
Пределы допускаемой абсолютной погрешности mpe, кг | |
Максимальная (Мах) |
Минимальная (Min) | |||||
от 4 до 100 |
±0,2 | |||||
01 |
1000 |
0,2 |
от 100 до 400 |
±0,4 | ||
от 400 до 1000 |
±0,6 | |||||
МВУ-1000 -Z-K |
4 |
от 4 до 100 |
±0,2 | |||
02 |
600/1000 |
0,2/0,5 |
от 100 до 400 от 400 до 600 |
±0,4 ±0,6 | ||
от 600 до 1000 |
±1,0 | |||||
от 10 до 250 |
±0,5 | |||||
01 |
2500 |
10 |
0,5 |
от 250 до 1000 |
±1,0 | |
от 1000 до 2500 |
±1,5 | |||||
МВУ-2500-Z-K |
от 10 до 250 от 250 до 1000 |
и- н о | ||||
02 |
1500/2500 |
10/20 |
0,5/1,0 |
от 1000 до 1500 |
±1,5 | |
от 1500 до 2000 |
±2,0 | |||||
от 2000 до 2500 |
±3,0 | |||||
от 20 до 500 |
±1,0 | |||||
01 |
5000 |
20 |
1,0 |
от 500 до 2000 |
±2,0 | |
от 2000 до 5000 |
±3,0 | |||||
МВУ-5000-Z-K |
от 20 до 500 от 500 до 2000 |
±1,0 ±2,0 | ||||
02 |
3000/5000 |
20/40 |
1,0/2,0 |
от 2000 до 3000 |
±3,0 | |
от 3000 до 4000 |
±4,0 | |||||
от 4000 до 5000 |
±6,0 | |||||
от 40 до 1000 |
±2,0 | |||||
01 |
10000 |
40 |
2,0 |
от 1000 до 4000 |
±4,0 | |
от 4000 до 10000 |
±6,0 | |||||
МВУ-10000-Z-K |
от 40 до 1000 |
±2,0 | ||||
02 |
6000/10000 |
40/100 |
2,0/5,0 |
от 1000 до 4000 от 4000 до 6000 |
±4,0 ±6,0 | |
от 6000 до 10000 |
±10,0 |
Примечание: Пределы допускаемой абсолютной погрешности массы нетто соответствуют пределам допускаемой абсолютной погрешности в соответствующих диапазонах взвешивания.
Диапазон выборки массы тары для всех модификаций МВУ - от Min до 0,8 Max.
Диапазон рабочих температур, °С:
-
- для исполнения 01 от плюс 5 до плюс 35
-
- для исполнения 02 от минус 30 до плюс 40
Параметры электрического питания:
- напряжение, В - частота, Гц - потребляемая мощность, В^А, не более |
от 187 до 242 от 49 до 51 20 |
Габаритные размеры грузоприемной платформы, мм, не более:
|
1654 х 1490 х 300 3000 х 3000 х 500 |
Габаритные размеры блока питания мм, не более |
. 180 х 180 х 101 |
Масса весоизмерительного устройства, кг, не более:
|
360 1200 |
Масса блока питания кг, не более |
3.1 |
