Номер по Госреестру СИ: 54260-13
54260-13 Камеры тепловизионные
(FLIR мод. А305sc, SC305, A325sc, SC325, A645sc, SC645, A655sc, SC655, T420, T420bx, T440, T440bx, T450sc, T650sc, К40, К50)
Назначение средства измерений:
Камеры тепловизионные FLIR модели А3058С, SC305, A325sc, SC325, A645sc, SC645, A655sc, SC655, T420, T420bx, T440, T440bx, T450sc, T650sc, К40, К50 предназначены для неконтактного измерения пространственного распределения температуры поверхностей твердых (сыпучих) тел, газовых струй и воды по их собственному тепловому излучению и отображения этого распределения на экране жидко-кристаллического дисплея или компьютера.
Внешний вид.
Камеры тепловизионные
Рисунок № 1
Внешний вид.
Камеры тепловизионные
Рисунок № 2
Внешний вид.
Камеры тепловизионные
Рисунок № 3
Внешний вид.
Камеры тепловизионные
Рисунок № 4
Внешний вид.
Камеры тепловизионные
Рисунок № 5
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изго-
товлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
A305sc, SC305, A325sc, SC325 |
Confkit A320G |
V1.1 и выше |
По номеру версии |
- |
A645sc, SC645 |
Confkit SC645 |
V0.2 и выше |
По номеру версии |
- |
A655sc |
Confkit SC645w |
V0.2 и выше |
По номеру версии |
- |
SC655 |
Confkit SC655 |
V1.0 и выше |
По номеру версии |
- |
Т420 |
Confkit T420, Confkit T420 NR* |
V1.0 и выше |
По номеру версии |
- |
T420bx |
Confkit T420bx, Confkit T420bx NR* |
V1.0 и выше |
По номеру версии |
- |
Т440 |
Confkit T440, Confkit T440 NR* |
V1.0 и выше |
По номеру версии |
- |
T440bx |
Confkit T440bx, Confkit T440bx NR* |
V1.0 и выше |
По номеру версии |
- |
T450sc |
Confkit T450sc |
V1.0 и выше |
По номеру версии |
- |
T650sc |
Confkit T650sc, Confkit T650bx NR* |
V3.0 и выше |
По номеру версии |
- |
K40 |
Confkit K40 |
V1.0 и выше |
По номеру версии |
- |
K50 |
Confkit K50 |
V1.0 и выше |
По номеру версии |
- |
* - индекс _NR в идентификационном наименовании программного обеспечения озна -чает, что подключена функция Wi-Fi.
Контрольная сумма исполняемого кода доступна только производителю.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.
Внешнее ПО, устанавливаемое на ПК не является метрологически значимым и предназначено для подключения камер к ПК с целью копирования термограмм, их визуализации, сохранения и обработки.
Лист № 4 Всего листов 7
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на корпусе камер тепловизионных FLIR модели
Лист № 6 Всего листов 7
A305sc, SC305, A325sc, SC325, A645sc, SC645, A655sc, SC655, T420, T420bx, T440, T440bx, T450sc, T650sc, К40, К50.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в документах:
-
1 Руководство пользователя. FLIR SC3xx series, FLIR SC6xx series, FLIR A3xxsc series, FLIR A6xxsc series.
-
2 Руководство пользователя. Серия T4xx/T4xxbx/T4xxSC.
-
3 Руководство пользователя. FLIR Т6хх series, FLIR T6xxSC series.
-
4 Руководство пользователя. Серия FLIR К.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к камерам тепловизионным FLIR модели A305sc, SC305, A325sc, SC325, A645sc, SC645, A655sc, SC655, T420, T420bx, T440, T440bx, T450sc, T650sc, К40, К50
-
1 Техническая документация изготовителя.
-
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
3 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
Поверка
Поверкаосуществляется по документу МП РТ 1901-2013 «Камеры тепловизионные FLIR модели A305sc, SC305, A325sc, SC325, A645sc, SC645, A655sc, SC655, T420, T420bx, T440, T440bx, T450sc, T650sc, К40, К50. Методика поверки», утверждённому ГЦИ СИ ФБУ «Ростест-Москва» 27.05.13г.
Основные средства поверки приведены в таблице 4. Таблица 4
Наименование средств измерений |
Характеристики |
Излучатель - протяжённое чёрное тело ПЧТ 540/40/100 |
2 разряд, диапазон от 30 до 95 °С |
Источники излучения в виде моделей черного тела |
2 разряд, диапазон от - 20 до + 2000 °С |
Изготовитель
FLIR Systems Estonia OU (Эстония)Адрес: Peterburi tee 81, 114 15 Talinn, Estonia.
Тел. +37266063900
E-mail: flir@flir.com.
Заявитель
Общество с ограниченной ответственностью «ФЛИР Коммершиал Системз» (ООО «ФЛИР»).115114, г. Москва, 1-й Кожевнический пер. д. 6 стр. 1.
Тел./факс (495) 669 70 72.
E-mail: dmitry.ilyinsky@flir.com, web: www.flir.com.
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва», регистрационный номер 30010-10 от 15.03.2010г. 117418, г.Москва, Нахимовский проспект, 31.Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96.
E-mail: info@rostest.ru
Камеры тепловизионные FLIR модели А305sc, SC305, A325sc, SC325, A645sc, SC645, A655sc, SC655, T420, T420bx, T440, T440bx, T450sc, T650sc, К40, К50 являются оптикоэлектронными измерительными приборами, которые фокусируют излучение объекта через оптическую систему на приёмник, представляющий собой неохлаждаемую микроболометриче-скую матрицу. Далее полученный сигнал, посредством электронного блока измерения, регистрации и математической обработки оцифровывается и отображается на дисплее тепловизора или компьютера. Так возникает спектрозональная картина (термограмма), отображающая распределение температуры на поверхности объекта или на границе разделения различных сред, на основе преобразования интенсивности инфракрасного электромагнитного излучения в электрический сигнал. Измерение температуры осуществляется в центре теплового изображения объекта. Значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта определяются угловым полем зрения камеры.
Камеры тепловизионные FLIR модели А305sc, SC305, A325sc, SC325, A645sc, SC645, A655sc, SC655, T420, T420bx, T440, T440bx, T450sc, T650sc, К40, К50 выпускаются в пластмассовых корпусах в двух исполнениях - с жидко-кристаллическим (ЖК) дисплеем и без него.
Камеры тепловизионные FLIR модели А305sc, SC305, A325sc, SC325, A645sc, SC645, A655sc, SC655 выпускаются в исполнении без ЖК-дисплея и работают совместно с персональным компьютером (ПК). Вся измерительная информация отображается на экране ПК.
Внешний вид камер тепловизионных FLIR модели А305sc, SC305, A325sc, SC325, A645sc, SC645, A655sc, SC655 показан на рисунке 1.
Рисунок 1
Лист № 2
Всего листов 7
Камеры тепловизионные FLIR модели T420, T420bx, T440, T440bx, T450sc, T650sc, К40, К50 выпускаются в исполнении с ЖК-дисплеем.
Внешний вид камер тепловизионных FLIR модели T420, T420bx, T440, T440bx, T450sc показан на рисунке 2.
Рисунок 2

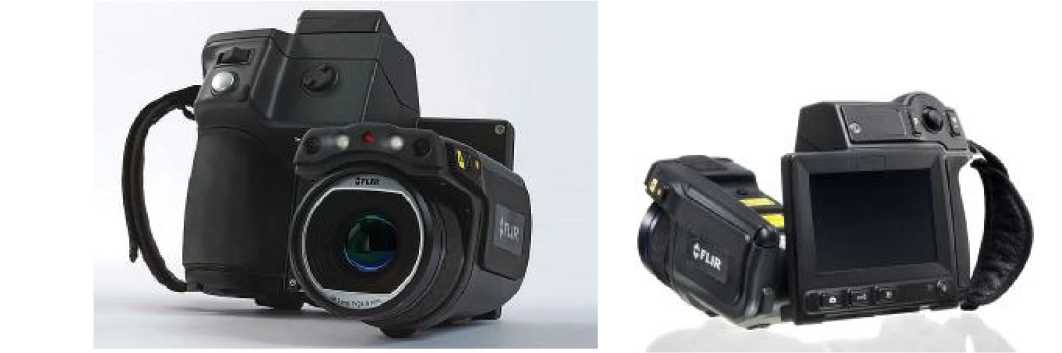

Внешний вид камер тепловизионных FLIR модели T650sc показан на рисунке 3.
Рисунок 3

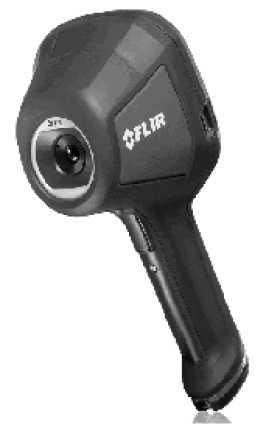

тепловизионных FLIR
модели К40, К50 показан на рисунке 4.
Рисунок 4
Камеры тепловизионные FLIR модели T420, T420bx, T440, T440bx, T450sc, T650sc, К40, К50 имеют возможность сохранять измеренную информацию (термограммы) во внутренней памяти. При подключении к ПК, по команде пользователя, термограммы могут быть считаны, сохранены и отображены на мониторе ПК.
Камеры тепловизионные FLIR модели T420, T420bx, T440, T440bx, T650sc имеют устройство передачи данных по встроенному радиоканалу на базе стандарта IEEE 802.11 (Wi-Fi).
приведена в таблице 3. Таблица 3
Наименование |
Кол-во, шт |
Примечание |
Камера тепловизионная FLIR |
1 |
Модель по заказу |
Объектив |
1 |
По заказу |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 | |
CD с программным обеспечением |
1 | |
Аккумулятор или адаптер |
1 |
В зависимости от модели |
Кабель для подключения к компьютеру |
1 | |
Кейс |
1 |
камер тепловизионных FLIR модели
A305sc, SC305, A325sc, SC325, A645sc, SC645, A655sc, SC655, К40, К50 приведены в таблице 2. Таблица 2
Характеристика |
Камеры тепловизионные FLIR модели: | |||||
A305sc, SC305 |
A325sc, SC325 |
A645sc, SC645 |
A655sc, SC655 |
К40 |
К50 | |
Диапазон измеряемой температуры, °С |
от - 20 до + 350 (до 1200*) |
от - 20 до + 650 (до 2000*) |
от - 20 до + 650 | |||
Пределы допускаемой погрешности
|
± 2 °С (в диапазоне измерений до 100 °С) ± 2 % (в диапазоне свыше 100 °С) |
± 4 °С (в диапазоне измерений до 100 °С) ± 4 % (в диапазоне свыше 100 °С) | ||||
Спектральный диапазон, мкм |
7,5 - 14 |
7,5 - 13 | ||||
Угол поля зрения** |
15° х 11,25° 45° х 33,8° 6° х 4,5° 90° х 73° 25° х 18,8° |
15° х 11° 25° х 19° 45° х 34° 7° х 5,3° 80° х 64,4° |
47° х 35° | |||
Минимальное фокусное расстояние, м |
0,25 |
0,25 |
0,4 | |||
Температурная чувствительность при 30 °С, не более |
0,05 |
0,05 |
0,05 | |||
Частота смены кадров, Гц |
9 |
60 |
25 |
50 |
60 |
60 |
Размер матрицы, пикселей |
320 х 240 |
320 х 240 |
640 х 480 |
640 х 480 |
240 х 180 |
320 х 240 |
Электропитание |
Адаптер питания 12-24 В |
Li-ion аккумулятор 3,6 В; 4,4 А/ч | ||||
Габаритные размеры (ДхШхВ), мм |
170 х 70 х 70 |
216 х 73 х 75 |
380 х 180 х 153 | |||
Масса, кг |
0,9 |
0,9 |
2,2 | |||
Температура эксплуатации, °С |
от - 15 до + 50 |
от - 20 до + 85 | ||||
Температура хранения, °С |
от - 40 до + 70 | |||||
Относительная влажность воздуха, % |
от 20 до 80 |
* - по заказу.
** - определяется объективом.
Лист № 5 Всего листов 7 камер тепловизионных FLIR модели T420, T420bx, T440, T440bx, T450sc, T650sc приведены в таблице 3.
Таблица 3
Характеристика |
Камеры тепловизионные FLI |
R модели: | ||||
T420 |
T420bx |
T440 |
T440bx |
T450sc |
T650sc | |
Диапазон измеряемой температуры, °С |
от - 20 до + 650 |
от - 20 до + 350 |
от - 20 до + 1200 |
от - 20 до + 650 |
от - 20 до + 1500 |
от - 20 до + 2000 |
Пределы допускаемой погрешности
|
± 2 °С (в диапазоне измерений до 100 °С) ± 2 % (в диапазоне свыше 100 °С) |
± 1 °С (в диапазоне измерений до 100 °С) ± 1 % (в диапазоне свыше 100 °С) | ||||
Спектральный диапазон, мкм |
7,5 - 13 |
7,5 - 13 |
7,5 - 14 | |||
Угол поля зрения** |
15° х 11,25° 45° х 33,8° 6° х 4,5° 90° х 73° 25° х 18,8° |
15° х 11,25° 45° х 33,8° 6° х 4,5° 90° х 73° 25° х 18,8° |
15° х 11° 25° х 19° 45° х 34° 7° х 5,3° 80° х 64,4° | |||
Минимальное фокусное расстояние, м |
0,4 |
0,4 |
0,25 | |||
Температурная чувствительность при 30 °С, не более |
0,045 |
0,04 |
0,03 | |||
Частота смены кадров, Гц |
60 |
60 |
30 | |||
Размер матрицы, пикселей |
320 х 240 |
320 х 240 |
640 х 480 | |||
Электропитание |
Li-ion аккумулятор 7,4 В; 2,2 А/ч |
Li-ion ак кумулятор
| ||||
Габаритные размеры (ДхШхВ), мм |
106 х 201 х 125 |
106х201х125 |
143х195х95 | |||
Масса, кг |
0,88 |
0,88 |
1,3 | |||
Температура эксплуатации, °С |
от - 15 до + 50 | |||||
Температура хранения, °С |
от - 40 до + 70 | |||||
Относительная влажность воздуха, % |
от 20 до 80 |
** - определяется объективом.
