Номер по Госреестру СИ: 54221-13
54221-13 Толщиномеры магнитные
(Magna-Mike 8600)
Назначение средства измерений:
Толщиномеры магнитные Magna-Mike 8600 (далее - толщиномеры) предназначены для измерений толщины изделий из неферромагнитных материалов.

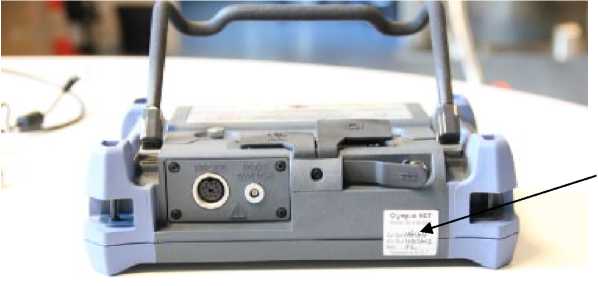

Внешний вид.
Толщиномеры магнитные
Рисунок № 1

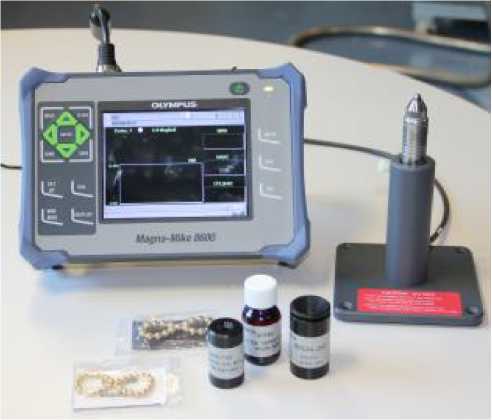

Внешний вид.
Толщиномеры магнитные
Рисунок № 2
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (далее ПО), разработанное компанией изготовителем. ПО предназначено для:
-
- настройки толщиномера;
-
- визуализации, хранения и передачи результатов измерений.
ПО толщиномеров соответствует уровню защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
Толщиномеры поддерживают возможность работы с автономным ПО «WINXL» и «Upgrade2010».
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Magna-Mike 8600 |
- |
1.03 |
6B2A90E0 |
CRC32 |
Magna-Mike 8600 |
- |
1.04 |
EE324ACE |
CRC32 |
При нормировании метрологических характеристик было учтено влияние
программного обеспечения.
Знак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус электронного блока толщиномера. Техническая документация компании «Olympus NDT, Inc.». осуществляется по документу МП 2512-0008-2013 «Толщиномеры магнитные Magna-Mike 8600. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2013 г. В перечень основного поверочного оборудования входят : - меры толщины покрытий ELCOMETER 990 ( Госреестр № 37535-08); - меры толщины покрытий МТ (Госреестр № 50316-12). Принцип действия толщиномеров основан на эффекте Холла. Толщина изделия измеряется путем установки шарика на одну сторону измеряемого изделия, а магнитного преобразователя на противоположную сторону. Чувствительный элемент преобразователя измеряет расстояние между наконечником преобразователя и шариком. Конструктивно толщиномеры имеют портативное исполнение и состоят из электронного блока и преобразователя, соединенных кабелем. Толщиномеры используются с шариками различных диаметров, дисками или проволокой. Выбор диаметра шарика, диска или проволоки зависит от геометрической формы и максимальной толщины контролируемого изделия. На передней панели корпуса электронного блока толщиномера расположены жидкокристаллический дисплей и функциональные кнопки. На задней панели корпуса расположен герметичный аккумуляторный отсек и разъемы RS-232, VGA. На верхней панели корпуса расположены разъемы для подключения преобразователя, зарядного устройства и ножного переключателя. На боковой панели под крышкой расположены разъем USB и слот для съёмной карты памяти MicroSD. Толщиномеры используются с преобразователями 86PR-1 и 86PR-2, изготавливаемые компанией «Olympus NDT, Inc.». Преобразователи отличаются формой и размером. Преобразователи оснащены защитными сменными колпачками. Толщиномеры оснащены звуковой сигнализацией в случае превышения установленных пороговых значений толщины. Питание толщиномера осуществляется от аккумулятора или сети переменного тока через зарядное устройство/адаптер. К толщиномеру может быть подключен ножной переключатель для выполнения функций передачи, сохранения или проведения измерений. Схема пломбировки толщиномеров от несанкционированного доступа приведена на рисунке 2. Рисунок 1 - Внешний вид толщиномера магнитного Magna-Mike 8600 Бумажная пломба Рисунок 2 - Схема пломбировки от несанкционированного доступа Таблица 3 Наименование Количество 1 Блок электронный 1 шт. 2 Преобразователь с кабелем* от 1 шт. 3 Штатив для преобразователя 1 шт. 4 Комплект шариков диаметром 1,59 мм по требованию Заказчика 5 Комплект шариков диаметром 3,18 мм по требованию Заказчика 6 Комплект шариков диаметром 4,76 мм по требованию Заказчика 7 Комплект шариков диаметром 6,35 мм по требованию Заказчика 8 Комплект шариков магнитных диаметром 4,76 мм по требованию Заказчика 9 Комплект шариков магнитных диаметром 6,35 мм по требованию Заказчика 10 Диск плоский диаметром 12,70 мм по требованию Заказчика 11 Диск с V-образной кромкой 6,35 мм по требованию Заказчика 12 Проволока диаметром 1,14 мм по требованию Заказчика 13 Набор для калибровки** по требованию Заказчика 14 Набор калибровочных образцов по требованию Заказчика 15 Зарядное устройство/адаптер 1 шт. 16 Кабель питания 1 шт. 17 Аккумулятор литий-ионный по требованию Заказчика 18 Кабель USB по требованию Заказчика 19 Карта памяти MicroSD 1 шт. 20 Колпачок сменный для защиты преобразователя по требованию Заказчика 21 Ножной переключатель по требованию Заказчика 22 Кейс для транспортирования 1 шт. 23 Программное обеспечение WINXL 1 шт. 24 Руководство по эксплуатации на CD-диске 1 экз. 25 Методика поверки МП 2512-0008-2013 1 экз. * - количество и модели преобразователей определяются в соответствии с заказом; ** - комплектность набора и количество определяются в соответствии с заказом. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Диапазон измерений толщины, мм: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- шарик диаметром 1,59 мм |
от 0,001 до 2,03; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- шарик диаметром 3,18 мм |
от 0,001 до 6,10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- шарик диаметром 4,76 мм |
от 0,001 до 9,14; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- шарик диаметром 6,35 мм |
от 0,001 до 9,14; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- магнитный шарик диаметром 4,76 мм |
от 4,06 до 19,05; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- магнитный шарик диаметром 6,35 мм |
от 4,06 до 25,4; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- плоский диск диаметром 12,70 мм |
от 0,001 до 9,14; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- диск с V-образной кромкой 6,35 мм |
от 0,001 до 6,10; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
- проволока диаметром 1,14 мм |
от 0,001 до 12,7; |
Пределы допускаемой абсолютной погрешности измерений толщины приведены в таблице 2. Таблица 2
Предварительная настройка толщиномера | ||
основная |
многоточечная | |
шарик диаметром 1,59 мм |
±(0,04^4+0,003) |
±(0,03 -4+0,003) |
шарик диаметром 3,18 мм |
±(0,04-4+0,003) |
±(0,02<4+0,003) |
шарик диаметром 4,76 мм |
±(0,03-4+0,003) |
±(0,01-4+0,003) |
шарик диаметром 6,35 мм |
±(0,03-4+0,003) |
±(0,01-4+0,003) |
магнитный шарик диаметром 4,76 мм |
±(0,03-4+0,003) |
±(0,01-4+0,003) |
магнитный шарик диаметром 6,35 мм |
±(0,03 -4+0,003) |
±(0,01-4+0,003) |
плоский диск диаметром 12,70 мм |
±(0,03 -4+0,003) |
±(0,02-4+0,003) |
диск с V-образной кромкой 6,35 мм |
±(0,03 -4+0,003) |
±(0,02-4+0,003) |
проволока диаметром 1,14 мм |
±(0,03 -4+0,003) |
±(0,02-4+0,003) |
(где Н - измеренное значение, мм)
Дискретность отсчета, мм 0,1; 0,01; 0,001.
Питание от сети переменного тока:
напряжение, В
от 200 до 240;
частота, Гц от 50 до 60.
Потребляемая мощность, Вт, не более
Габаритные размеры электронного блока, мм, не более 236х167х72.
Масса электронного блока с литий-ионным аккумулятором, кг, не более
Средняя наработка на отказ, ч 25000.
Условия эксплуатации:
- диапазон температуры окружающей среды , °С от 0 до +50;
- относительная влажность воздуха, %, не более 95 (без конденсации влаги).
