Номер по Госреестру СИ: 54124-13
54124-13 Анализаторы дезинфицирующих веществ автоматические промышленные
(AMI мод. AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides)
Назначение средства измерений:
Анализаторы дезинфицирующих веществ автоматические промышленные AMI модификаций AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides (далее - анализаторы) предназначены для измерения содержания в водных растворах свободного и общего остаточного хлора, монохлорамина, озона, а также pH водных растворов.
Внешний вид.
Анализаторы дезинфицирующих веществ автоматические промышленные
Рисунок № 1
Внешний вид.
Анализаторы дезинфицирующих веществ автоматические промышленные
Рисунок № 2
Внешний вид.
Анализаторы дезинфицирующих веществ автоматические промышленные
Рисунок № 3
Внешний вид.
Анализаторы дезинфицирующих веществ автоматические промышленные
Рисунок № 4
Внешний вид.
Анализаторы дезинфицирующих веществ автоматические промышленные
Рисунок № 5
Программное обеспечение
ПО анализаторов состоит из встроенного программного обеспечения «AMI» специально разработанного для решения задач управления анализаторами (включая их градуировку, индикацию значений концентрации в различных единицах измерения, а также диагностику их состояния, состояния электродной системы, состояния датчика), считывания, сохранения и передачи результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
№ |
Модель |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (иденти-фикацион-ный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
1 |
AMI Trides |
AMI |
aout.a37 |
5.31 |
72C1775597B763AC FF47CC6B48253674 |
MD5 |
2 |
AMI Codes-II-CC |
AMI |
aout.a37 |
5.30 |
8A4943C2F2CF653A E74209C65DECF0C2 |
MD5 |
3 |
AMI Codes-II-TC |
AMI |
aout.a37 |
5.30 |
615C0DF3E680FACD 716B90D4A01BC21B |
MD5 |
4 |
AMI |
AMI |
aout.a37 |
5.30 |
5F7D62104ECCFB43 |
MD5 |
Codes-II |
F86AE3A6803F2935 |
Лист № 3 Всего листов 5 Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус измерительного преобразователя в виде клеевой этикетки и на эксплуатационную документацию - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений изложена в руководстве по эксплуатации “Анализаторы дезинфицирующих веществ автоматические промышленные AMI модификаций AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides. Руководство по эксплуатации”.
Лист № 5 Всего листов 5
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам дезинфицирующих веществ автоматическим промышленным AMI модификаций AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides
ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерений pH» Р 50.2.036-2004 «ГСИ . pH- метры и иономеры . Методика поверки»
Техническая документация фирмы «SWAN Analytical Instruments AG», Швейцария
Поверка
Поверкаосуществляется по следующим документам:
Р 50.2.036-2004 «ГСИ. pH-метры и иономеры. Методика поверки»; МВИ 146-05 «Методика выполнения измерений массовой концентрации озона в дистиллированной воде титримет-рическим методом»; МП-242-1484-2013 «Анализаторы дезинфицирующих веществ автоматические промышленные AMI модификаций AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им.Д.И. Менделеева» в январе 2013 г.
Средства поверки:
-
1. Рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120-99.
-
2. Реактивы для приготовления рабочих растворов:
-
- Натрий сернистокислый, ч.д.а. по ГОСТ 195-77
-
- Серная кислота, х.ч. по ГОСТ 4204-77
-
- Калий йодистый, ч.д.а. по ГОСТ 4232-74
-
- Крахмал растворимый по ГОСТ 10163-76
-
- Натрий серноватистокислый (стандарт-титр) по ТУ 609-2540-87
-
- Салициловая кислота по ТУ 25.11.1136-75
-
- Вода дистиллированная по ГОСТ 6709-72
-
- Диэтилпарафенилендиамин сульфат, ч.д.а.;
-
3. Весы аналитические, наибольший предел взвешивания 200 г, погрешность не более 0,1 мг
-
4. Термостат жидкостной. Диапазон регулирования температуры не менее 10-95 °С; погрешность не более ±0,03 °С
-
5. Термометр лабораторный ТЛ-4 по ТУ 25-2021.003-88, класс точности 1
Заявитель
ООО «ТЕХНОАНАЛИТ» Адрес: 105062, г.Москва, ул. Покровка, д. 42, стр. 5АТел.: (495) 258-25-90 Факс: (495) 937-70-40
E-mail: info@technoanalyt.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный № 30001-10 Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14; e-mail: info@vniim.ruПринцип действия канала измерения pH водных растворов основан на измерении ЭДС электродной системы образуемой pH-электродами.
Принцип действия каналов измерения содержания в водных растворах дезинфицирующих веществ - для всех модификаций, кроме AMI Trides используется фотометрический метод определения дезинфицирующих веществ, для модификации AMI Trides - амперометрический метод.
Принцип действия канала измерения массовой концентрации растворенного озона (для всех модификаций, кроме Codes-II) основан на измерении предельного диффузионного тока, проходящего через раствор при фиксированном напряжении между электродами в первичном преобразователе (амперометрическом датчике). В модификации Codes-II используется фотометрический метод измерений.
Модели отличаются способами дозировки реагентов и функциональным назначением.
Внешний вид анализаторов представлен на рис. 1-4.
Рис. 1. Модификации AMI Codes-II, AMI Codec-II CC, AMI Codes-II TC.
Вид спереди.
Место пломбирования

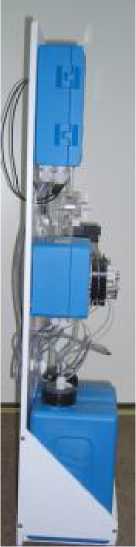

Рис. 2. Модификации AMI Codes-II. AMI Codec-II CC, AMI Codes-II TC.
Вид сбоку.
Рис. 3. Модификация AMI Trides.
Вид спереди.
Место пломбирования

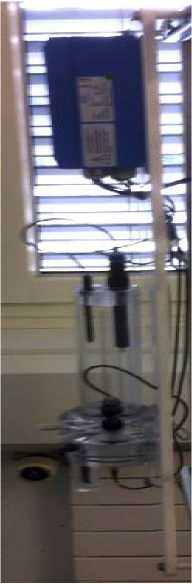

Рис. 4. Модификация AMI Trides.
Вид сбоку.
В комплект входят :
-
1. Анализатор - 1 шт.
-
2. Комплект электродов или реактивов для измерения* - 1 компл.
-
3. Канистра для реагентов - до 3 шт.
-
4. Комплект для настенного крепления - 1 шт.
-
5. Руководство по эксплуатации - 1 экз.
-
6. Заводской сертификат - 1 экз.
-
7. МП-242-1484-2013 «Анализаторы дезинфицирующих веществ автоматические промышленные AMI модификаций AMI Codes-II, AMI Codes-II TC, AMI Codes-II CC, AMI Trides. Методика поверки» - 1 экз.
* - дополнительная комплектация по требованию заказчика - комбинированный рН электрод - 1 шт.
Таблица 2
Наименование характеристики |
Значение характеристики | |||
AMI Codes-II |
AMI Codes-II CC |
AMI Codes-II TC |
AMI Trides | |
1 |
2 |
3 |
4 |
5 |
Диапазон измерений pH |
от 1 до 12 | |||
Диапазон измерений массовой концентрации свободного хлора в воде, мг/л |
от 0,05 до 5 |
от 0,05 до 5 |
- |
от 0,05 до 5 |
Диапазон измерений массовой концентрации монохлорамина в воде, мг/л |
от 0,05 до 5 |
от 0,05 до 5 |
- |
- |
Диапазон измерений массовой концентрации общего остаточного хлора в воде, мг/л |
- |
от 0,15 до 5 |
от 0,15 до 5 |
- |
Диапазон измерений массовой концентрации растворенного озона в воде, мг/л |
от 0,1 до 1 |
- |
- |
от 0,1 до 1 |
Пределы допускаемой абсолютной погрешности измерений pH |
±0,05 | |||
Пределы допускаемой относительной погрешности измерений массовой концентрации свободного хлора, монохлорамина, общего остаточного хлора в воде, % |
±10 | |||
Пределы допускаемой относительной погрешности измерений массовой концентрации растворенного озона в воде, % |
±5 |
- |
- |
±5 |
Электропитание:
|
от 85 до 265 (или постоянный ток 24 В) 47 - 63 20 | |||
Габаритные размеры, длинах ширина, мм, не более: вторичный преобразователь крепежная панель |
180х140х70 850X400X200 |
180X140X70 850X280X150 | ||
Масса, кг, не более |
12 |
6 | ||
Условия эксплуатации:
духа, %
|
от минус 10 до 50 от 30 до 95 (без конденсации) от 79 до 124 |
1 |
2 |
3 |
4 |
5 |
Вероятность безотказной работы комплекта за 1000 ч, не менее |
0,99 |
0,99 |
0,99 |
0,99 |
Средний срок службы, лет |
10 |
10 |
10 |
10 |
Наработка на отказ, ч |
10000 |
10000 |
10000 |
10000 |
