Номер по Госреестру СИ: 54046-13
54046-13 Машина универсальная испытательная
(UTS500)
Назначение средства измерений:
Машина универсальная испытательная UTS500 предназначена для измерений силы и деформации при испытаниях на растяжение, сжатие и изгиб.

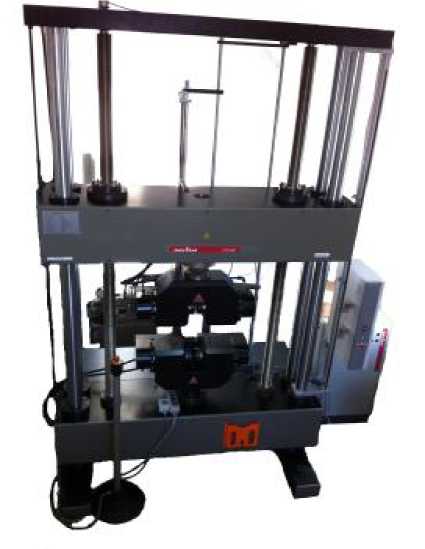

Внешний вид.
Машина универсальная испытательная
Рисунок № 1
Программное обеспечение
Программное обеспечение разработано специально для машины универсальной испытательной UTS500 и служит для управления её функциональными возможностями, а также для отображения результатов измерений.
Идентификационные данные программного обеспечения:
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
«testXpert®» |
«testXpert II» |
3.41 |
893C963C |
CRC32 |
Программное обеспечение защищено от несанкционированного доступа и соответствует
уровню защиты «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананесен на раму машины универсальной испытательной UTS500 и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе: «Машина универсальная испытательная UTS500. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине универсальной испытательной UTS500-
1. ГОСТ 28840-90 «Машина для испытаний материалов на растяжение, сжатие и изгиб. Общие технические условия»;
-
2. Техническая документация фирмы «Zwick GmbH & Co. KG», Германия.
Поверка
Поверкаосуществляется по документу МП АПМ 09-13 «Машина универсальная испытательная UTS500. Методика поверки» утверждённому ГЦИ СИ ООО «Автопрогресс-М» в апреле 2013 г.
Перечень основного оборудования необходимого для поверки:
-
- Динамометры серии KTN фирмы «Zwick/Roell Tochtergesellschaft GTM GmbH» с пределами допускаемой относительной погрешности не более ±0,1 %. Номер в Госреестре № 45218-10
Измерители длины цифровые фирмы «HEIDENHAIN», номер в госреестре № 51172-12:
-
- MT 60К, с относительной погрешностью ±0,3 % (диапазон 0,3...60 мм), с абсолютной погрешностью ±1мкм (диапазон 0. 0.3 мм);
-
- СТ 6002, с относительной погрешностью ±0,15 % (диапазон 0,3.60 мм), с абсолютной
погрешностью ±0,5мкм (диапазон 0. 0.3 мм).
-
- Секундомер механический по ТУ 25-1819.0021-90, диапазон (0-60)с, (0-60)мин., с ценой деления 0,2с, с погрешностью не более ±0,2 %.
Изготовитель
Фирма « Zwick GmbH & Co. KG », Германия August-Nagel_Str. 11 D-89079 Ulm, Germany Тел.: +49 (0) 73 10 0; факс: +49 (0) 73 10 200E-mail: info@zwick.de
Заявитель
ООО «Цвик трейдинг-М» 125167, Москва, Ленинградский проспект 37А, корпус 14Тел.: +7 495 783 88 12;Факс: +7 495 783 88 13
E-mail: info@zwick.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия машины универсальной испытательной UTS500 основан на измерении величины силы и деформации испытываемого образца при растяжении, сжатии или изгибе.
Машина универсальная испытательная UTS500 состоит из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы, скорость перемещения подвижной траверсы задается электронным блоком управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе. Датчик силы может работать на растяжение и сжатие. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Значения величины силы и перемещения отображаются на дисплее персонального компьютера.
Машина универсальная испытательная UTS500 укомплектована цифровым датчиком продольной деформации, который непосредственно связан с испытываемым образцом.
Электронный блок предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи значений величины силы и деформации на внешние устройства.
Фотография общего вида машины универсальной испытательной UTS500
Опломбирование измерительных узлов машины универсальной испытательной UTS500 производится посредством нанесения защитной наклейки.
Наименование Количество, шт
Машина универсальная испытательная UTS500
Персональный компьютер типа IBM/PC
Комплект кабелей соединительных
Руководство по эксплуатации
Щупы датчика продольной деформации 2 пары
Модель |
UTS500 |
Рабочий диапазон измерения нагрузки: - при растяжении, кН |
50...450 |
- при сжатии, кН |
10.350 |
Пределы допускаемой относительной погрешности измерения нагрузки в рабочем диапазоне измерения нагрузки, %: |
±1 |
Максимальная скорость перемещения подвижной траверсы, мм/мин: |
450 |
Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы без нагрузки, %: |
±1 |
Пределы допускаемой относительной погрешности измерения деформации образца, %: |
± 1 |
Пределы допускаемой относительной погрешности измерения перемещения подвижной траверсы, %: |
± 1 |
Высота рабочего пространства без захватов, мм: |
2000 |
Габаритные размеры (В х Ш х Г) мм, не более: |
3400x2400x1460 |
Масса, кг, не более: |
3800 |
Рабочий диапазон температур, °С |
+10...+35 |
Напряжение, В |
400; 3-фазное |
