Номер по Госреестру СИ: 53883-13
53883-13 Система измерительная РСУ и ПАЗ установки получения элементарной серы и серной кислоты производства каталитического крекинга ООО "ЛУКОЙЛ-Нижегороднефтеоргсинтез" ИС УПЭСиСК
(Нет данных)
Назначение средства измерений:
Система измерительная РСУ и ПАЗ установки получения элементарной серы и серной кислоты производства каталитического крекинга ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез» ИС УПЭСиСК (далее - ИС УПЭСиСК) предназначена для измерения, регистрации, обработки, контроля, хранения и индикации параметров технологического процесса в реальном масштабе времени (давления, расхода с сужающими устройствами (разности давлений на стандартном сужающем устройстве - диафрагме по ГОСТ 8.586.2-2005, на специальном сужающем устройстве - по РД 50-413-83), температуры, уровня, расхода, довзрывных концентраций горючих газов, содержания кислорода в газе, содержания сероводорода, диоксида серы в газе, содержания серной кислоты, концентрации кислотного тумана); формирования сигналов управления и регулирования; приема, обработки и формирования дискретных сигналов; выполнения функций сигнализации по установленным пределам и противоаварийной защиты.
Программное обеспечение
(далее - ПО) ИС УПЭСиСК (контроллеров программируемых С300 системы измерительно-управляющей ExperionPKS, Simatic S7-300) обеспечивает реализацию функций ИС УПЭСиСК. Защита ПО ИС УПЭСиСК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем: идентификации и защиты от несанкционированного доступа.
Идентификация ПО ИС УПЭСиСК осуществляется путем отображения на мониторе операторской станций управления структуры идентификационных данных. Часть этой структуры представляет собой хэш-сумму (контрольную сумму) исполняемой программы.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
ИС УПЭСиСК |
ExperionPKS |
V 311.2 |
15E7EFA4 |
СRС-32 |
SIMATIC PCS7 |
5.4 |
C58374E2 |
СRС-32 |
ПО ИС УПЭСиСК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров, путем введения логина и пароля, ведения доступного только для чтения журнала событий. Доступ к функциям ПО ИС УПЭСиСК ограничен уровнем доступа, который назначается каждому оператору.
При изменении установленных параметров (исходных данных) в ПО ИС УПЭСиСК обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записывается в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования. ПО ИС УПЭСиСК имеет уровень защиты «C» по МИ 3286-2010.
Состав ИК ИС УПЭСиСК указан в таблице 2:
Таблица 2
Наименование ИК |
Состав ИК | ||
Элемент № 1 (первичный измерительный преобразователь) |
Элемент № 2 (промежуточный преобразователь, барьер искроза-щиты) |
Элемент № 3 (контроллер программируемый, модуль аналогового вво-да/вывода) | |
Измерительные каналы на основе котроллеров С300 системы измерительно-управляющей Experion PKS | |||
ИК давления |
Преобразователь давления измерительный EJA530A (далее EJA530A), (Госреестр № 14495-09) |
Преобразователь измерительный MTL 4544 (далее MTL 4544), (Госреестр № 39587-08) |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр № 17339-12) |
Преобразователь давления измерительный EJX430A (далее EJX430A), (Госреестр № 28456-09) | |||
Преобразователь давления измерительный 3051 (далее Модель 3051), (Госреестр № 14061-10) | |||
ИК разности давле ний |
Преобразователь давления измерительный EJX120A (далее EJX120A), (Госреестр № 28456-09) |
MTL 4544 (Госреестр № 39587-08) | |
Преобразователь давления измерительный EJX110A (далее EJX110A), (Госреестр № 28456-09) | |||
Преобразователь давления измерительный EJX210A (далее EJX210A), (Госреестр № 28456-09) | |||
ИК уровня |
Датчик уровня буйковый цифровой ЦДУ-01 (далее ЦДУ-01), (Госреестр № 21285-10) |
MTL 4544 (Госреестр № 39587-08) | |
Уровнемер бесконтактный микроволновый, VEGAPULS 62 (далее VEGAPULS 62), (Госреестр № 27283-12) | |||
Уровнемер контактный микроволновый, VEGAFLEX 61 (далее VEGAFLEX 61), (Госреестр № 27284-09) | |||
Уровнемер контактный микроволновый, VEGAFLEX 63 (далее VEGAFLEX 63), (Госреестр № 27284-09) |
Наименование ИК |
Состав ИК | ||
Элемент № 1 (первичный измерительный преобразователь) |
Элемент № 2 (промежуточный преобразователь, барьер искроза-щиты) |
Элемент № 3 (контроллер программируемый, модуль аналогового вво-да/вывода) | |
ИК уровня |
Уровнемер контактный микроволновый, VEGAFLEX 67 (далее VEGAFLEX 67), (Госреестр № 27284-09) |
MTL 4544 (Госреестр № 39587-08) |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр № 17339-12) |
EJX110A, (Госреестр № 28456-09) | |||
ИК объемного рас-хода(объема) |
Расходомер ультразвуковой UFM 3030 (далее UFM 3030), (Госреестр № 32562-09) |
MTL 4544 (Госреестр № 39587-08) |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр № 17339-12) |
Расходомер ультразвуковой UFM 500F (далее UFM 500F), (Госреестр № 29975-09) | |||
Расходомер-счетчик вихревой объемный YEWFLO DY (далее YEW- FLO), (Госреестр № 17675-09) | |||
Расходомер вихревой Prowirl 72F (далее Prowirl 72F), (Госреестр № 15202-09) | |||
Расходомер-счетчик Deltatop DP62D (далее Deltatop), (Госреестр № 29675-08) | |||
Расходомер 3051 SFA (далее 3051 SFA), (Госреестр № 46963-11) | |||
Расходомер 3051 SFC, мод. 3051SFCP, (далее 3051 SFCP), (Госреестр № 30339-05) | |||
Ротаметр RAMC (далее RAMC), (Госреестр № 27053-09) | |||
Счетчик-расходомер электромагнитный ADMAG мод. AFX (далее AD-MAG AXF), (Госреестр № 17669-09) |
- |
Контроллер С300 Измерительный модуль ввода Серии Rail I/O Mod-ules-Series С CC-PAIX01 (Госреестр № 17339-12) | |
ИК объемного расхода (объема) со стандартными сужающими устройст- |
Сужающее устройство - диафрагма с угловым способом отбора давления по ГОСТ 8.586.2-2005 |
№ 28456-09)
№ 39587-08) |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр |
Наименование ИК |
Состав ИК | ||
Элемент № 1 (первичный измерительный преобразователь) |
Элемент № 2 (промежуточный преобразователь, барьер искроза-щиты) |
Элемент № 3 (контроллер программируемый, модуль аналогового вво-да/вывода) | |
вами |
№ 17339-12) | ||
ИК объемного расхода (объема) со специ альными сужающими устройст вами |
Специальное сужающее устройство -диафрагма для трубопроводов с внутренним диаметром менее 50 мм по РД 50-411-83 |
1) EJХ110A (Гос-реестр № 28456-09) |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр № 17339-12) |
Специальное сужающее устройство -диафрагма с коническим входом по РД 50-411-83 |
2) MTL 4544 (Госреестр № 39587-08) | ||
ИК массового расхода (массы) со стандартными сужающими устройст вами |
Сужающее устройство - диафрагма с угловым способом отбора давления по ГОСТ 8.586.2-2005 |
№ 28456-09)
№ 39587-08) |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр № 17339-12) |
ИК массового расхода (массы) |
YEWFLO DY, (Госреестр № 17675-09) |
MTL 4544 (Госреестр № 39587-08) |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр № 17339-12) |
ADMAG AXF, (Госреестр № 17669-09) |
- |
Контроллер С300 измерительный модуль ввода Серии Rail I/O Mod-ules-Series С CC-PAIX01 (Госреестр № 17339-12) | |
ИК темпе ратуры |
Преобразователь термоэлектрический Т-В-9-D, (далее Т-В-9-D) тип К, (Госреестр № 41648-09) |
Преобразователь измерительный MTL 4575, (да- |
Контроллер С300, измерительный модуль ввода Се- |
Наименование ИК |
Состав ИК | ||
Элемент № 1 (первичный измерительный преобразователь) |
Элемент № 2 (промежуточный преобразователь, барьер искроза-щиты) |
Элемент № 3 (контроллер программируемый, модуль аналогового вво-да/вывода) | |
Преобразователь термоэлектрический КТХА 01.10 (далее КТХА 01.10), тип К, (Госреестр № 36765-09) |
лее MTL 4575), (Госреестр № 39587-08) |
рии Rail I/O Mod- ules-Series С CC- PAIX01 (Госреестр № 17339-12) | |
ИК температуры |
Преобразователь термоэлектрический многозонный кабельный КТХА 03.07 (далее КТХА 03.07), тип К, (Госреестр № 36765-09) |
MTL 4575, (Госреестр № 39587-08) |
Контроллер С300 измерительный модуль ввода Серии Rail I/O Mod-ules-Series С CC-PAIX01 (Госреестр № 17339-12) |
Т-В-9-D, тип К, (Госреестр № 4164809) в комплекте с преобразователем измерительным ввода-вывода PR мод. PR5335B (далее PR5335B), (Госреестр № 30104-06) |
MTL 4544 (Госреестр № 39587-08) |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр № 17339-12) | |
Преобразователь термоэлектрический, Т-М тип К, (далее Т-М) (Госре-естр № 41648-09), в комплекте с PR5335B, (Госреестр № 30104-06) | |||
Преобразователь термоэлектриче ский ТС-10Н(далее ТС-10Н), тип К (Госреестр № 48012-11), прибор вторичный цифровой для преобразователей сопротивления и термопар DI 35, (далее DI 35), (Госреестр № 17618-08) |
- |
Контроллер С300 измерительный модуль ввода Серии Rail I/O Mod-ules-Series С CC-PAIX01 (Госреестр № 17339-12) | |
Преобразователь термоэлектрический ТП 0395/1 (далее ТП 0395/1) (Госреестр № 18524-10), тип S, в комплекте с преобразователем измерительным YTA310, (далее YTA310), (Госреестр № 25470-03) |
MTL 4544 (Госреестр № 39587-08) |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр № 17339-12) | |
Преобразователь термоэлектрический 10755Р, тип S, (далее 10755Р), (Госреестр № 22261-08), в комплекте с преобразователем измерительным 3144Р (далее 3144P), (Госреестр № 14683-09) | |||
10755Р, тип S, (Госреестр № 22261-08), в комплекте |
- |
Контроллер С300 измерительный |
Наименование ИК |
Состав ИК | ||
Элемент № 1 (первичный измерительный преобразователь) |
Элемент № 2 (промежуточный преобразователь, барьер искроза-щиты) |
Элемент № 3 (контроллер программируемый, модуль аналогового вво-да/вывода) | |
с3144Р, (Госреестр № 14683-09) |
модуль ввода Серии Rail I/O Mod-ules-Series С CC- PAIX01, (Госреестр № 17339-12) | ||
ИК температуры |
Термопреобразователь сопротивления платиновый TR10, (далее TR10), (Госреестр № 47279-11), в комплекте с преобразователем измерительным Т32, (далее Т32), (Госреестр № 15153-08) |
MTL 4544 (Госреестр № 39587-08) |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр № 17339-12) |
Термометр сопротивления серии 68, (далее модель 68), (Госреестр № 22256-01) |
MTL 4575, (Госреестр № 39587-08) |
Контроллер С300 измерительный модуль ввода Серии Rail I/O Mod-ules-Series С CC- PAIX01 (Госреестр № 17339-12) | |
Термопреобразователь сопротивления серии TR (далее модель TR) (Госреестр № 47279-11) | |||
Модель TR (Госреестр № 47279-11), DI 35, (Госреестр № 17618-08) |
- | ||
Термометр сопротивления серии 65, (далее модель 65), (Госреестр № 22257-11), в комплекте с преобразователем измерительным 248, (далее модель 248), (Госреестр № 28034-05) |
MTL 4544 (Госреестр № 39587-08 |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр № 17339-12) | |
Термометр сопротивления серии W, (далее модель W), (Госреестр № 41563-09), в комплекте с преобразователем измерительным ввода-вывода PR6335A, (далее PR6335A), (Госреестр № 30104-06) |
MTL 4544 (Госреестр № 39587-08) | ||
Модель TR, (Госреестр № 47279-11), в комплекте с преобразователем измерительным ввода-вывода PR6335D, (далее PR6335D), (Госреестр № 30104-06) | |||
Модель W, (Госреестр № 41563-09), в комплекте с преобразователем измерительным ввода-вывода PR5335D, |
MTL 4544 (Госреестр № 39587-08) |
Контроллер С300, измерительный модуль ввода |
Наименование ИК |
Состав ИК | ||
Элемент № 1 (первичный измерительный преобразователь) |
Элемент № 2 (промежуточный преобразователь, барьер искроза-щиты) |
Элемент № 3 (контроллер программируемый, модуль аналогового вво-да/вывода) | |
(Госреестр № 30104-06) |
Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр № 17339-12) | ||
ИК темпе ратуры |
Термометр сопротивления медный ТСМ, (далее ТСМ), (Госреестр №43587-10) |
MTL 4575, (Госреестр № 39587-08) |
Контроллер С300 измерительный модуль ввода Серии Rail I/O Mod-ules-Series С CC-PAIX01 (Госреестр № 17339-12 |
Пирометр инфракрасный PULSAR II мод. M7000SR-EXP, (далее PULSAR II), (Госреестр №23922-08) |
- | ||
ИК дов-зрывных концентраций горючих газов |
Датчик оптический Polytron 2IR, (далее Polytron 2IR), (Госреестр №46044-10) |
MTL 4544 (Госреестр № 39587-08) |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр № 17339-12) |
Датчик электрохимический Polytron 7000, (далее Polytron 7000), (Госреестр № 39018-08) | |||
Датчик термокаталитический Polytron 2XP Ex, (далее Polytron 2XP Ex), (Госреестр № 22782-02) |
- |
Контроллер С300 измерительный модуль ввода Серии Rail I/O Mod-ules-Series С CC-PAIX01 (Госреестр № 17339-12) | |
ИК содержания кислорода в газах |
Анализатор настраиваемый диодный лазерный TruePeak мод. TDLS 200, (далее TruePeak TDLS 200), (Госреестр № 45706-10) |
- |
Контроллер С300 измерительный модуль ввода Серии Rail I/O Mod-ules-Series С CC-PAIX01 (Госреестр № 17339-12) |
Газоанализатор Thermox WDG-IV, (далее Thermox WDG-IV), (Госреестр № 38307-08) |
MTL 4544 (Госреестр № 39587-08) |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр № 17339-12) |
Наименование ИК |
Состав ИК | ||
Элемент № 1 (первичный измерительный преобразователь) |
Элемент № 2 (промежуточный преобразователь, барьер искроза-щиты) |
Элемент № 3 (контроллер программируемый, модуль аналогового вво-да/вывода) | |
ИК содержания се-роводоро-да, диоксида серы в газе |
Газоанализатор 880-NSL, (далее 880-NSL), (Госреестр № 19831-07) |
MTL 4544 (Госреестр № 39587-08) |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAIH01 (Госреестр № 17339-12) |
ИК содержания серной кисло ты |
Анализатор жидкости кондуктометрический мод.3300, (далее модель 3300), (Госреестр № 29265-05) |
- |
Контроллер С300 измерительный модуль ввода Серии Rail I/O Mod-ules-Series С CC-PAIX01 (Госреестр № 17339-12) |
ИК концентрации кислотного тумана |
Анализатор дымности SBS1000, (далее SBS1000), (Госреестр № 2935005) |
- |
Контроллер С300 измерительный модуль ввода Серии Rail I/O Mod-ules-Series С CC-PAIX01 (Госреестр № 17339-12) |
ИК выводов аналоговых сигналов управления |
- |
Барьер искроза-щиты MTL 4549C |
Контроллер С300, измерительный модуль ввода Серии Rail I/O Modules-Series С CC-PAOH01 (Госреестр № 17339-12) |
ИК выводов аналоговых сигналов управления |
- |
- |
Контроллер С300 измерительный модуль ввода Серии Rail I/O Mod-ules-Series С CC-PAOX01 (Госреестр № 17339-12 |
Наименование ИК |
Состав ИК | ||
Элемент № 1 (первичный измерительный преобразователь) |
Элемент № 2 (промежуточный преобразователь, барьер искроза-щиты) |
Элемент № 3 (контроллер программируемый, модуль аналогового вво-да/вывода) | |
Измерительные каналы на основе котроллера SIMATIC S7-300 | |||
ИК давления |
Преобразователь давления измерительный IUT-10, (далее IUT-10), (Госреестр № 24398-08) |
Преобразователь измерительный MTL 5042, (далее MTL 5042) (Госреестр № 27555-09) |
Контроллер про граммируемый SIMATIC S7-300, измерительный модуль ввода 6ES7 331-7KF01-0AB0 (Госреестр № 15772-11) |
ИК уровня |
VEGAPULS 63, (Госреестр № 27283-12) |
MTL 5042, (Госреестр № 27555-09) |
Контроллер программируемый SIMATIC S7-300, измерительный модуль ввода 6ES7 331-7KF01-0AB0 (Госреестр № 15772-11) |
Уровнемер OPTIFLEX 1300C, (далее OPTIFLEX 1300C), (Госреестр № 45408-10) |
MTL 5042, (Госреестр № 27555-09) | ||
ИК темпе ратуры |
TR10, (Госреестр № 47279-11), в комплекте с Т32, (Госреестр № 15153-08) |
MTL 5042, (Госреестр № 27555-09) |
Контроллер программируемый SIMATIC S7-300, измерительный модуль ввода 6ES7 331-7KF01- 0AB0 (Госреестр № 15772-11) |
ИК расхода |
Ротаметр H250 (Госреестр № 19712-08) |
MTL 5042, (Госреестр № 27555-09) |
Контроллер программируемый SIMATIC S7-300, измерительный модуль ввода 6ES7 331-7KF01- 0AB0 (Госреестр № 15772-11) |
ИК выводов аналоговых сигналов управления |
- |
- |
Контроллер программируемый SIMATIC S7-300, измерительный модуль ввода 6ES7 332-5HD01-0AB0 (Госреестр № 15772-11) |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку «Система измерительная РСУ и ПАЗ установки получения элементарной серы и серной кислоты производства каталитического крекинга ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез» ИС УПЭСиСК» методом шелкографии и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе измерительной РСУ и ПАЗ установки получения элементарной серы и серной кислоты производства каталитического крекинга ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез»
ИС УПЭСиСК
-
1. ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
-
2. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
-
3. ГОСТ 8.586.1-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Принцип метода измерений и общие требования».
-
4. ГОСТ 8.586.2-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Диафрагмы. Технические требования».
-
5. ГОСТ 8.586.5-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Методика выполнения измерений».
-
6. ГОСТ Р 51330.10-99 «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь «i»».
-
7. ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
-
8. ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
-
9. РД 50-411-83 «Методические указания расхода жидкостей и газов. Методика выполнения измерений с помощью специальных сужающих устройств».
-
10. Техническая документация ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез».
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по документу МП 12-30151-2013 «Инструкция. ГСИ. Система измерительная РСУ и ПАЗ установки получения элементарной серы и серной кислоты производства каталитического крекинга ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез» ИС УПЭСиСК. Методика поверки», утвержденному ГЦИ СИ ООО «Метрологический центр СТП» 26 апреля 2013 г.
Перечень основных средств поверки (эталонов):
-
1) средства измерений в соответствии с нормативной документацией по поверке первичных и промежуточных измерительных преобразователей;
-
2) калибратор многофункциональный MC5-R:
- диапазон воспроизведения силы постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения ±(0,02 % показания + 1,5 мкА);
- диапазон измерения силы постоянного тока ±100 мА, пределы допускаемой ос -новной погрешности измерения ±(0,02 % показания + 1,5 мкА);
- воспроизведение сигналов преобразователей термоэлектрических тип К в диапа -зоне температур от минус 200 до 1000 °С, пределы допускаемой основной погрешности воспроизведения в диапазоне температур от минус 200 до 0 °С ±(0,1°С + 0,1 % показания °С), от 0 до 1000 °С ±(0,1°С + 0,02 % показания °С);
- воспроизведение сигналов преобразователей термоэлектрических тип S в диапа -зоне температур от 0 до 1768 °С, пределы допускаемой основной погрешности воспроизведения в диапазоне температур от 0 до 50 °С ±0,7 °С, от 50 до 1500 °С ±0,6 °С, от 1500 до 1768°С ±0,7 °С
- воспроизведение сигналов термометров сопротивления (Pt100) в диапазоне тем -ператур от минус 200 до 850 °С, пределы допускаемой основной погрешности воспроизведения в диапазоне температур от минус 200 до 0 °С ±0,1°С, от 0 до 850 °С ±(0,1°С + 0,025 % показания °С);
- воспроизведение сигналов термометров сопротивления (50 М), в диапазоне температур от минус 200 до 200 °С, пределы допускаемой основной погрешности воспроизведения в диапазоне температур минус 200.. .<110 °С ±0,14°С, 110.. .200 °С ±(0,1°С + 0,04 % показания);
-
3) термометр ртутный стеклянный ТЛ-4 (№2) по ГОСТ 28498-90.
Испытательный центр
: ГЦИ СИ ООО «Метрологический центр СТП».Регистрационный номер № 30151-11. Республика Татарстан, 420107, г. Казань,
ул. Петербургская 50, корп. 5,
Тел.(843)214-20-98, факс (843)227-40-10,
e-mail: office@ooostp.ru
ИС УПЭСиСК состоит из измерительных каналов (ИК), операторских станций управления. Для решения задач управления технологическим процессом используются контроллеры С300 системы измерительно-управляющей ExperionPKS фирмы «Honeywell», контроллеры Simatic S7-300 фирмы «Siemens AG».
ИС УПЭСиСК осуществляет выполнение следующих функций:
- автоматизированное измерение, регистрацию, обработку, контроль, хранение и
индикацию параметров технологического процесса;
- предупредительную и аварийную сигнализацию при выходе параметров технологического процесса за установленные границы и при обнаружении неисправности в работе оборудования;
-
- управление технологическим процессом в реальном масштабе времени;
-
- противоаварийную защиту оборудования установки;
-
- представление технологической и системной информации на дисплеи мониторов
операторских станций управления;
-
- накопление, регистрацию и хранение поступающей информации;
-
- самодиагностику;
-
- автоматическое составление отчетов и рабочих (режимных) листов;
-
- вывод данных на печать;
-
- защита системной информации от несанкционированного доступа программным средствам и изменения установленных параметров.
ИС УПЭСиСК осуществляют измерение параметров технологического процесса следующим образом:
-
- первичные измерительные преобразователи преобразуют текущие значения параметров технологического процесса в электрические сигналы (аналоговые унифицированные электрические сигналы силы постоянного тока, сигналы термопреобразователей сопротивления и термопар);
-
- электрические сигналы от первичных измерительных преобразователей поступают через промежуточные измерительные преобразователи и (или) барьеры
Лист №2 Всего листов 39 искрозащиты на соответствующие входы модулей аналого-цифрового преобразования контроллеров;
- цифровые коды , преобразованные посредством модулей аналого -цифрового преобразования контроллеров в значения физических параметров технологического процесса, отображаются на мнемосхемах мониторов операторских станций управления в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а так же интегрируются в базу данных системы;
- часть полученных цифровых кодов преобразуется модулями цифро-аналогового преобразования контроллеров в сигналы управления в виде силы постоянного тока стандартных диапазонов.
Подсистема противоаварийной защиты построена на автономно-
функционирующих модулях контроллеров, которые обеспечивают реализацию алгоритмов защитных блокировок технологического процесса.
Таблица 4
Наименование |
Количество |
Примечание |
Система измерительная РСУ и ПАЗ установки получения элементарной серы и серной кислоты производства каталитического крекинга ООО «ЛУКОЙЛ- Нижегороднефтеоргсинтез» ИС УПЭСиСК, зав. № УПЭ-СиСК-ПКК-2012. В комплект поставки входят: контроллеры программируемые С300 системы измерительно-управляющей ExperionPKS, Simatic S7-300 с соответствующими модулями ввода/вывода и ПО, первичные и промежуточные измерительные преобразователи, операторские станций управления, кабельные линии связи, сетевое оборудование. |
1 экз. | |
Система измерительная РСУ и ПАЗ установки получения элементарной серы и серной кислоты производства каталитического крекинга ООО «ЛУКОЙЛ- Нижегороднефтеоргсинтез» ИС УПЭСиСК. Руководство по эксплуатации |
1 экз. | |
Система измерительная РСУ и ПАЗ установки получения элементарной серы и серной кислоты производства каталитического крекинга ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез» ИС УПЭ-СиСК. Паспорт |
1 экз. | |
Инструкция. ГСИ. Система измерительная РСУ и ПАЗ установки получения элементарной серы и серной кислоты производства каталитического крекинга ООО «ЛУКОЙЛ-Нижегороднефтеоргсинтез» ИС УПЭСиСК. Методика поверки. МП 12-30151-2013 |
1 экз. |

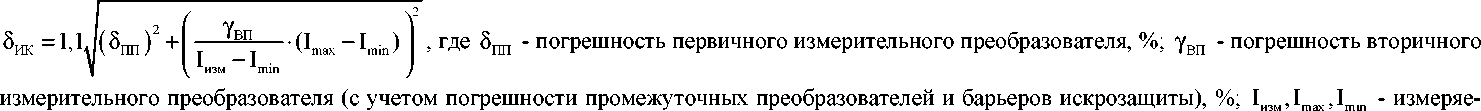

Метрологические (в том числе показатели точности) и технические характеристики ИС УПЭСиСК приведены в таблицах (3.1) - (3.2).
Рабочие условия эксплуатации ИС УПЭСиСК:
-
- температура окружающей среды:
-
1) первичные измерительные преобразователи: от минус 40 до 50 °С*, установленные в помещении от 0 до 50 °С;
-
2) контроллеры (С300 системы измерительно-управляющей ExperionPKS, Si-matic S7-300), измерительные модули ввода/вывода аналоговых и цифровых сигналов, промежуточные измерительные преобразователи (барьеры искрозащиты): от 5 до 45 °С;
-
- относительная влажность окружающей среды:
-
1) первичные измерительные преобразователи: не более 95 % при 30 °С и ниже без конденсации влаги;
-
2) контроллеры, измерительные модули ввода/вывода аналоговых или цифровых сигналов: от 20 до 80 % без конденсации влаги;
-
- атмосферное давление: от 84 до 106,7 кПа.
Напряжение питания: источник переменного тока 220 (±10%) В (частота 50 ± 1 Гц). Потребляемая мощность, не более: 65 кВ^А.
Габаритные размеры отдельных блоков (высота х ширина х глубина), мм, не более: 3200х1500х900. Масса отдельных блоков, кг, не более: 380.
Средний срок службы, не менее 12 лет.
Примечание. (*) - В ряде средств измерений, входящих в состав ИС УПЭСиСК, диапазон изменения температуры эксплуатации в рабочих условиях может быть меньше указанного, в соответствии с описанием типа на данное средство измерений.
Таблица 3.1
ИК ИС УПЭСиСК |
измерительных компонентов ИК ИС УПЭСиСК | |||||||||||
Первичный измерительный преобразователь |
Промежуточный измерительный преобразователь |
Контроллер программируемый, измерительный модуль вво-да/вывода аналоговых сигналов | ||||||||||
Наименование ИК ИС УПЭ- СиСК |
Диапазоны измерений |
Пределы допускаемой погрешности |
Тип |
Диапазон выходного сигнала |
Пределы допускаемой погрешности |
Тип |
Диапазон выходного сигнала |
Диапазон входного сигнала |
Пределы допускаемой погрешности | |||
основной |
в рабочих условиях |
основной |
допол-нитель-ной |
основной |
в рабочих условиях | |||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК давления |
0...0,016 0.0,02 0.0,04 0.6,0 0.6,5 0.0,6 0.10 МПа (кгс/см2) 0.0,8 0.6 0.2,5 МПа |
±0,25 % диапазона измерений |
±0,75 % диапазона измерений |
EJA 530A |
4.20 мА |
±0,15 % диапазона измерений |
±0,08 % на 10 °С диапа зона измерений |
MTL 4544 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C, CC- PAIH01 | ||
4.20 мА |
±0,17** % диапазона преобразования |
±0,45** % диапазона преобразования | ||||||||||
0.1 МПа (кгс/см2) |
±0,3 % диапазона измерений |
±0,8 % диапазона измерений |
EJX 430A |
4.20 мА |
±0,2 % диапазона измерений |
±0,08 % на 10 °С диапа зона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
АЛ ±0,17** % диапазона преобразования |
АЛ ±0,45** % диапазона преобразования |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК давления |
0.0,006 0.0,04 0.0,01 0.0,2 0.0,06 0.0,1 0.0,6 0.0,25 0.1 0.0,16 0.2,0 0.0,4 0.1,6 0.2,5 0.4 0.10 МПа (кгс/см2) |
±0,25 % диапазона измерений |
±0,75 % диапазона измерений |
EJX 430A |
4.20 мА |
±0,15 % диапазона измерений |
±0,08 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния |
0.0,25 0.0,16 0.0,1 0.0,4 МПа 2 (кгс/см2) |
±0,2 % диапазона измерений |
±0,75 % диапазона измерений |
EJX 430A |
4.20 мА |
±0,04 % диапазона измерений |
±0,08 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
А Я: ±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния | |
0.0,025 МПа (кгс/см2) |
±0,25 % диапазона измерений |
±0,95 % диапазона измерений |
Модель 3051 |
4.20 мА |
±0,15 % диапазона измерений |
±[0,125+ 0,025 х ДИтах/ ДИ] на 28 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
А А ±0,17** % диапазона преобразования |
АЛ ±0,45** % диапазона преоб-разова-ния |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК раз ности давле ний |
от минус 0,4 до 0,4 кПа (мм вод. ст.) |
±0,25 % диапазона измерений |
±0,75 % диапазона измерений |
EJX120A |
4.20 мА |
±0,15% диапазона измерений |
±0,08 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
Контроллер С300, измеритель ный модуль ввода серии Rail I/O Modules-Series C, CC- PAIH01 | ||
4.20 мА |
±0,17** % диапазона преобразования |
±0,45** % диапазона преобразования | ||||||||||
0.2,5 0.1 0.25 0.35 0.400 0.1000 0.1600 кПа (кгс/см2) |
±0,25 % диапазона измерений |
±0,75 % диапазона измерений |
EJX 110A |
4.20 мА |
±0,15% диапазона измерений |
±0,08 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния | |
-6.0 0.2,5 0.4 0.60 кПа (кгс/м2) |
±0,25 % диапазона измерений |
±0,75 % диапазона измерений |
±0,15% диапазона измерений |
±0,08 % на 10 °С диапазона измерений |
4.20 мА |
±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния | |||||
-0,1.1 Па 2 (кгс/м2) |
±0,2 % диапазона измерений |
±0,75 % диапазона измерений |
EJX 110A |
4.20 мА |
±0,04% диапазона измерений |
±0,08 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
±0,17** % диапазона преобразования |
±0,45** % диапазона преобразования |
0.2,5 0.10 0.60 0.100 0.1000 кПа (кгс/см2) |
±0,2 % диапазона измерений |
±0,75 % диапазона измерений |
EJX 110A |
4.20 мА |
±0,04% диапазона измерений |
±0,08 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
А Я: ±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК разности давлений |
0...250 кПа (кгс/см2) |
±0,2 % диапазона измерений |
±0,75 % диапазона измерений |
EJX210A |
4.20 мА |
±0,04 % диапазона измерений |
±0,08 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
±0,17** % диапазона преобразования |
АЛ ±0,45** % диапазона преоб-разова-ния |
ИК уровня |
3000.300 мм (шкала 0-100%) |
±0,25 % диапазона измерений |
±0,55 % диапазона измерений |
VEGAPULS 62 |
4.20 мА |
±3 мм |
±0,03 % диапазона измерения на 10°С |
MTL 4544 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C, CC- PAIH01 | ||
4.20 мА |
А Я: ±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния | ||||||||||
3000.200 мм (шкала 0-100%) |
±0,25 % диапазона измерений |
±0,55 % диапазона измерений |
А А ±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния | ||||||||
2800.800 мм (шкала 0-100%) |
±0,25 % диапазона измерений |
±0,7 % диапазона измерений |
VEGAFLEX 61 |
4.20 мА |
±3 мм |
±0,06 % на 10 °С диапа зона из мерений |
MTL 4544 |
4.20 мА |
4.20 мА |
±0,17** % диапазона преобразования |
АЛ ±0,45** % диапазона преоб-разова-ния |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК уровня |
2280.280 мм (шкала 0-100%) |
±0,25 % диапазона измерений |
±0,7 % диапазона измерений |
VEGAFLEX 63 |
4.20 мА |
±3 мм |
±0,06 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
А Я: ±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния |
3300.800 мм (шкала 0-100%) |
±0,25 % диапазона измерений |
±0,7 % диапазона измерений |
VEGAFLEX 67 |
4.20 мА |
±3 мм |
±0,06 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния | |
3500.780 мм (шкала 0-100%) |
±0,25 % диапазона измерений |
±0,7 % диапазона измерений | ||||||||||
0-100% |
±0,6 % диапазона измере ний |
±1,25 % диапазона измерений |
ЦДУ-01 |
4.20 мА |
±0,5% диапазона измерений |
±0,15 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния | |
0-100 % |
±0,25 % диапазона измерений |
±0,75 % диапазона измерений |
EJX 110A |
4.20 мА |
±0,15% диапазона измерений |
±0,08 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
±0,17** % диапазона преобразования |
±0,45 % диапазона преоб-разова-ния |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК объ емного расхода (объе ма) |
0,9.2,5 9...80 0,9.4
60.400 0,9.12,5 14.250 9.63 0,9.3,2 м3/ч |
±1,2 % диапазона измерений |
±1,25 % диапазона измерений |
UFM 3030 |
4.20 мА |
±1,0 % диапазона измерений |
- |
MTL 4544 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C, CC- PAIH01 | ||
4.20 мА |
А Я: ±0,17** % диапазона преобразования |
АЛ ±0,45** % диапазона преоб-разова-ния | ||||||||||
14,2.100 м3/ч |
±0,6% диапазона измерений |
±0,95 % диапазона измерений |
UFM 500F |
4.20 мА |
±0,5 % диапазона измерений |
±0,5 % диапазона измерений (в диапазоне эксплуатации) |
MTL 4544 |
4.20 мА |
4.20 мА |
±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния | |
1,07.10 1,71.16 4,27.40 8,55.80 м3/ч |
±2,551) % измеряемой величины |
±5,01) % измеряемой величины |
YEWFLO |
4.20 мА |
±[0,75% измеряемой величины +0,1% полной шкалы] |
- |
MTL 4544 |
4.20 мА |
4.20 мА |
А А ±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК объемного расхода (объема) |
38,5...250 192.1250 307.2000 м3/ ч |
±2,71) % измеряемой величины |
±4,01) % измеряемой величины |
YEWFLO |
4.20 мА |
±[1,5 % измеряемой величины +0,1% полной шкалы] |
- |
MTL 4544 |
4.20 мА |
4.20 мА |
А Я: ±0,17** % диапазона преобразования |
АЛ ±0,45** % диапазона преоб-разова-ния |
15,47.100 154,7.1000 309,4.2000 232,1.1500 м3/ч |
±1,651) % изме -ряемой величины |
±4,01) % измеряемой величины |
Prowirl 72F |
4.20 мА |
±1,0 % измеряемой величины |
±0,05 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
А А ±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния | |
28,2.160 м3/ч |
±1,551) % изме -ряемой величины |
±4,01) % измеряемой величины |
Prowirl 72F |
4.20 мА |
±1,0 % измеряемой величины |
±0,05 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
±0,17** % диапазона преобразования |
АЛ ±0,45** % диапазона преоб-разова-ния | |
160000
13000 м3/ ч |
±2,21) % измеряемой величины |
±3,61) % измеряемой величины |
Deltatop |
4.20 мА |
±1,7 % измеряемой величины |
- |
MTL 4544 |
4.20 мА |
4.20 мА |
±0,17** % диапазона преобразования |
АЛ ±0,45** % диапазона преоб-разова-ния |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК объемного расхода (объема) |
15760. „45000 м3/ч |
±1,351) % измеряемой величины |
±4,01) % измеряемой величины |
3051 SFA |
4.20 мА |
±1,1 % измеряемой величины |
±[0,09+ 0,036х ДИтах/ ДИ] на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
±0,17** % диапазона преобразования |
АЛ ±0,45** % диапазона преоб- разова- ния |
210,7.620 560.1600 612.1800 м3/ч |
±1,81) % измеряемой величины |
±4,01) % измеряемой величины |
3051 SFCP |
4.20 мА |
±1,55 % измеряемой величины |
±[0,09+ 0,036х ДИтах/ ДИ] на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
А Я: ±0,17** % диапазона преобра зования |
±0,45** % диапазона преоб-разова-ния | |
0,0125.3 0,125 м3/ч |
±1,8 % диапазона измерений |
±3,8 % диапазона измерений |
RAMC |
4.20 мА |
±1,6 % диапазона измерений |
±0,5 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
А А ±0,17** % диапазона преобра зования |
АЛ ±0,45** % диапазона преоб- разова- ния | |
17,6.3 250 м3/ч |
±1,71) % измеряемой величины |
±5,01) % измеряемой величины |
ADMAG AXF |
4.20 мА |
±[0,35 % измеряемой величины +0,05 % диапазона измерений ] |
- |
- |
- |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIX01 | |||
4.20 мА |
±0,075 % диапазона преобразования |
±0,31 % диапазона преоб-разова-ния |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК объемного расхода (объема) со стандарт-ными сужающими устрой ствами |
До 25002); до 502); до 1002); до 632); до 40002); до 1252); до 80002); до 100002); до 2026,52)2); до 12852); до 8002); до 2582); до 1602); до 512); до 12502); до 63002); до 511,1422); до 202); до 5002); до 6302) м3/ч |
± 4,0 % измеряемой величины |
Стандартная диафрагма по ГОСТ 8.586.2 с угловым способом отбора давления, EJX-110A |
4...20 мА |
±0,04% диапазона измерений |
±0,08 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C, CC- PAIH01 | |||
4.20 мА |
А Я: ±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния | ||||||||||
до 802); до 402); до 20,212); до 152); до 1602); до 2002); до 252); до 6,32); до 3322) м3/ч |
± 5,0 % измеряемой величины |
4.20 мА |
±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК объемного расхода (объема) со специ альны-ми сужаю-щими устройствами |
До3 22) м3/ч |
± 5,0 % измеряемой величины |
Специальное сужающее устройство - диафрагма для трубопроводов с внутренним диаметром менее 50 мм по РД 50411-83, EJX-110A |
4...20 мА |
±0,04% диапазона измерений |
±0,08 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
±0,17** % диапазона преобразования |
АЛ ±0,45** % диапазона преоб-разова-ния | |
До 3252) м3/ч |
± 5,0 % измеряемой величины |
Специальное сужающее устройство -диафрагма с коническим входом по РД 50 411-83, EJX-110A |
4.20 мА |
±0,04% диапазона измерений |
±0,08 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
4.20 мА |
А Я: ±0,17** % диапазона преобразования |
АЛ ±0,45** % диапазона преоб-разова-ния |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК массового расхода (массы) со стандарт-ными сужающими устройствами |
До 400002); до 2500О2); до 32002); до 63002); до 4002); до 2502); кг/ч |
± 3,0 % измеряемой величины |
Стандартная диафраг ма по ГОСТ 8.586.2 с угловым способом отбора давления, EJX-110A |
4.20 мА |
±0,04% диапазона измерений |
±0,08 % на 10 °С диапазона измерений |
MTL 4544 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C, CC- PAIH01 | |||
4.20 мА |
А Я: ±0,17** % диапазона преобразования |
Я< Я< ±0,45** % диапазона преоб-разова-ния | ||||||||||
ИК массового расхода (массы) |
1167.5000; 7470.32000; 9340.40000; 747.3200 кг/ч |
± 2,31) % измеряемой величины |
± 3,01) % измеряемой величины |
YEWFLO |
4.20 мА |
±[1,5 % измеряемой величины +0,1% полной шкалы] |
- |
MTL 4544 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C, CC- PAIH01 | ||
4.20 мА |
Я: А ±0,17** % диапазона преобразования |
±0,45** % диапазона преоб-разова-ния | ||||||||||
323.4600 кг/ч |
±1,71) % измеряемой величины |
±5,01) % измеряемой величины |
ADMAG AXF |
4.20 мА |
±[0,35% измеряемой величины +0,05% диапазона измерений ] |
- |
- |
- |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIX01 | |||
4.20 мА |
±0,075 % диапазона преобразования |
±0,35 % диапазона преоб-разова-ния |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 12 |
13 | |
ИК температуры |
-50.100 °С |
±3,3 °С |
±3,6 °С |
Т-В-9-D |
Тип К |
±2,5 °С |
- |
MTL 4575 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIX01 | ||
4.20 мА |
А Я: ±1,65 °С |
±2,05** °С | ||||||||||
0.200 °С |
±3,4 °С |
±3,7 °С |
** ±1,7 °С |
±2,25** °С | ||||||||
-50.150 °С |
±3,4 °С |
±3,8 °С |
А Я: ±1,75 °С |
** ±2,3 °С | ||||||||
0.100 °С |
±3,3 °С |
±3,5 °С |
А Я: ±1,55 °С |
Я< Я< ±1,8 °С | ||||||||
-50.50 |
±3,3 °С |
±3,5 °С |
КТХА 01.10 |
Тип К |
±2,5°С |
- |
MTL 4575 |
4.20 мА |
4.20 мА |
** ±1,6 °С |
Я: Я< ±1,85 °С | |
-50.100 |
±3,3 °С |
±3,6 °С |
Я: А ±1,65 °С |
Я: Я< ±2,05 °С | ||||||||
-50.150 |
±3,4 °С |
±3,8 °С |
А Я: ±1,75 °С |
** ±2,3 °С | ||||||||
0.100 |
±3,3 °С |
±3,4 °С |
Я: Я< ±1,55 °С |
Я< Я< ±1,8 °С | ||||||||
0.150 |
±3,3 °С |
±3,6 °С |
Я: Я< ±1,65 °С |
Я: Я< ±2,05 °С | ||||||||
0.200 |
±3,4 °С |
±3,7 °С |
±1,7** °С |
±2,25** °С | ||||||||
0.300 |
±3,5 °С |
±4,05 °С |
±1,85** °С |
±2,65** °С | ||||||||
0.50 |
±3,25 °С |
±3,3 °С |
** ±1,5 °С |
** ±1,6 °С | ||||||||
0.400 |
±4 °С |
±4,8 °С |
±0,0075 xt °С |
Я< Я< ±2,0 °С |
Я: Я< ±3,05 °С | |||||||
0.600 |
±5,6 °С |
±6,6 °С |
Я: Я< ±2,25 °С |
Я< Я< ±3,9 °С |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК температуры |
0.400 °С |
±4,0 °С |
±4,8 °С |
КТХА 03.07 |
Тип К |
±0,0075xt °С |
- |
MTL 4575 |
4.20 мА |
4.20 мА |
±2,0 °С |
±3,05 °С |
0.100 °С |
±2,85 °С |
±2,9 °С |
|
4.20 мА |
1) ±2,5 °С 2) ±0,5 °С |
1) - 2) ±0,005% диапазона измерений на 1 °С |
MTL 4544 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C, CC- PAIH01 | |||
4.20 мА |
±0,2** °С |
±0,45** °С | ||||||||||
0.800 °С |
±6,8 °С |
±8,2 °С |
Xt °С
|
1) - 2) ±0,005% диапазона измерений на 1 °С |
±1,4** °С |
±3,6** °С | ||||||
0.1000 °С |
±8,5 °С |
±10,2 °С |
1) Т-М 2)PR5335B |
4.20 мА |
Xt °С
|
1) - 2) ±0,005% диапазона измерений на 1 °С |
MTL 4544 |
4.20 мА |
4.20 мА |
±1,7** °С |
±4,5** °С | |
0.500 °С |
±4,4 °С |
±4,8 °С |
1) ТС-10Н 2) DI 35 |
4.20 мА |
Xt °С
|
1) - 2) ±0,9°С |
- |
- |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIX01 | |||
4.20 мА |
±0,4 °С |
±1,55 °С |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК температуры |
0.1600 °С |
±5,65 °С |
±9,65 °С |
1) ТП 0395/1 2)YTA 310 |
4.20 мА |
|
1) - 2) ±2,8 °С в диапазоне эксплуатации |
MTL 4544 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C, CC- PAIH01 | ||
4.20 мА |
±2,75** °С |
±7,2** °С | ||||||||||
0.1200 °С |
±4,15 °С |
±7,4 °С |
|
4.20 мА |
|
1) - 2) ±2 °С в диапазоне эксплуа тации |
MTL 4544 |
4.20 мА |
4.20 мА |
±2,05** °С |
±5,4** °С | |
0.1200 °С |
±3,7 °С |
±5,9 °С |
|
4.20 мА |
1)±0,0025 xt °С 2) ±0,99 °С |
1) - 2) ±2 °С в диапазоне эксплуатации |
- |
- |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIX01 | |||
4.20 мА |
±0,9 °С |
±3,75 °С | ||||||||||
-40.100 °С |
±0,7 °С |
±7,0 °С |
|
4.20 мА |
|
1) - 2)±0,1% диапазона измерений на 10 °С |
MTL 4544 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIH01 | |||
4.20 мА |
А Я: ±0,25** °С |
А А ±0,65** °С |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК темпе ратуры |
-50.150 °С |
±0,75 °С |
±1,5 °С |
Модель 68 |
Pt100 |
±[0,15+ 0,002х|?|] °С |
- |
MTL 4575 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIX01 | ||
4.20 мА |
sfcsfc ±0,5 °С |
±1,25** °С | ||||||||||
-50.150 °С |
±1,3 °С |
±1,8 °С |
Модель TR |
Pt100 |
±[0,3+ 0,005 х|?|] °С |
4.20 мА |
4.20 мА |
sfcsfc ±0,5** °С |
±1,25** °С | |||
0.100 °С |
±1,05 °С |
±1,1 °С |
TR
|
4.20 мА |
1)±[0,3+ 0,005 х|?| ] °С 2)±0,43°С |
1) - 2)±0,2 °С |
- |
- |
4.20 мА |
±0,1 °С |
±0,35 °С | |
0.500 °С |
±1,7 °С |
±3,15 °С |
65
248 |
4.20 мА |
А °С
|
1) - 2) ±0,004% диапазона измерений на 1 °С |
MTL 4544 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIH01 | |||
4.20 мА |
±0,85** °С |
±2,25** °С | ||||||||||
-50.100 °С |
±0,55 °С |
±1,0 °С |
1) Модель W 2) PR6335A |
4.20 мА |
0,002х|г|] °С
|
1) - 2) ±0,005% диапазона измерений на 1 °С |
4.20 мА |
±0,3** °С |
±0,7** °С |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 | ||
-50 |
100 °С |
±1 °С |
±1,3 °С |
1) Модель TR |
4.20 |
°С
|
1) - 2) ±0,005% |
MTL |
4.20 |
4. |
20 мА |
я< я< ±0,3** °С |
±0,7** °С | |
-50 |
200 °С |
±1,55 °С |
±2,1 °С |
2) PR6335D |
мА |
диапазона измерений на 1 °С |
4544 |
мА |
4. |
20 мА |
я< я< ±0,45** °С |
±1,15** °С | ||
-40. |
.400°С |
±1,35 °С |
±2,9 °С |
Я: А ±0,75 °С |
Я< Я< ±2,0 °С | |||||||||
-40. |
.500°С |
±1,65 °С |
±3,5 °С |
1) - |
я< я< ±0,95 °С |
Я: Я< ±2,45 °С | ||||||||
-40. |
.150°С |
±0,65 °С |
±1,3 °С |
1) Модель W |
1)±[0,15+ 0,002x|f|] °С |
А Я: ±0,35 °С |
Я< Я< ±0,9 °С | |||||||
0.. |
150°С |
±0,6 °С |
±1,1 °С |
4.20 |
2) ±0,005% диапазо- |
MTL |
4.20 |
4. |
20 мА |
±0,3** °С |
±0,7** °С | |||
ИК |
0.. |
500°С |
±1,6 °С |
±3,3 °С |
2) PR5335D |
мА |
4544 |
мА |
±0,85** °С |
±2,25** °С | ||||
температуры |
0. |
300°С |
±1,05 °С |
±2,0 °С |
2) ±0,1 °С |
на измерений на 1 °С |
Я< Я< ±0,55 °С |
Я: Я< ±1,35 °С | ||||||
-40. |
.300°С |
±1,1 °С |
±2,3 °С |
Я< Я< ±0,6 °С |
Я: Я< ±1,55 °С | |||||||||
0. |
400°С |
±1,3 °С |
±2,7 °С |
Я< Я< ±0,7 °С |
Я< Я< ±1,8 °С | |||||||||
-50. |
.150°С |
±1,3 °С |
±1,8 °С |
ТСМ |
50M |
±[0,3+ 0.005x|f|] |
MTL 4575 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIX01 | |||||
°С |
4. |
20 мА |
Я< Я< ±0,5 °С |
** ±1,2 °С | ||||||||||
205. |
1650°С |
±2,3 % от измеренного значения |
±2,5 % от измеренного значения |
PULSAR II |
4.20 мА |
±1 % от измеренного значения ±5 °С |
- |
- |
- |
4. |
20 мА |
±1,1 °С |
±4,5 °С |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК дов- зрыв-ных концентрации горючих газов |
0.100 % НКПР |
±5,55 % НКПР4), ±11,05 % измеряемой вели- 1) 5) чины |
±11,35 % НКПР4), ±22,7 % измеряемой вели- 1) 5) 8) чины |
Polytron 2IR |
4.20 мА |
±5,0 % НКПР4), ±10 % измеряемой ве- 5) личины |
±0,25 (в долях от основной по-грешности) на 10 °С; ±0,3(3) на 3,3 кПа; |
MTL 4544 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIH01 | ||
4.20 мА |
±0,17** % диапазона пре-образования |
±0,45** % диапазона пре-образования | ||||||||||
0...20 мг/м3 |
±16,55 % диа -пазона измерений |
±58,5 % диапазона из-мере- 8) ний |
Polytron 7000 |
4.20 мА |
±15 % диапазона измерений |
±0,5 (в долях от основной погрешности) на 10 °С; ±0,4(3) на 3,3 кПа; |
MTL 4544 |
4.20 мА |
4.20 мА |
А Я: ±0,17** % диапазона пре-образования |
А А ±0,45** % диапазона пре-образования | |
0.100 % НКПР |
±5,55 % НКПР4) |
±19,0 % НКПР4) 8) |
Polytron 2XP Ex |
4.20 мА |
±5 % НКПР4) |
±0,5 (в долях от основной погрешности) на 10 °С; ±0,3(3) на 3,3 кПа; |
- |
- |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIX01 | |||
4.20 мА |
±0,075% диапазона преоб-разова-ния |
±0,31 % диапазона преоб-разова-ния |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК со держания кислорода в газе |
0.21 % (объемные доли кислорода) |
±2,65 % диапазона измерений |
±4,15 % диапазона измерений |
TruePeak TDLS 200 |
4.20 мА |
±2,0 % диапазона измерений |
±0,2 (в долях от основной по-грешности) на 10 °С |
- |
- |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIX01 | ||
4.20 мА |
±0,075 % диапазона пре-образования |
±0,31 % диапазона пре-образования | ||||||||||
0.10 % (объемные доли кислорода) |
±2,3 % диапазона измере-ний6), ±2,3 % измеряемого значе-1) 7) ния |
±6,0 % диапазона изме- 6) рений , ±6,0 % измеряемого зна- 1) 7) чения |
Thermox WDG-IV |
4.20 мА |
±2 % диапазона изме- 6) рений , ±2 % измеряемого значе- 7) ния |
±0,5 (в долях от основной по-грешности) на 10 °С; ±0,5(3) на 5кПа |
MTL 4544 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIH01 | |||
4.20 мА |
А Я: ±0,17** % диапазона пре-образования |
А А ±0,45** % диапазона пре-образования |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК со держания се- роводо-рода, диоксида серы в газе |
0.2 % (объемные доли сероводорода) |
±4,5 % диапазона измерений |
±9,1 % диапазона измерений |
880-NSL |
4.20 мА |
±4 % диапазона измерений |
±0,3 (в долях от основной погрешности) на 10 °С; |
MTL 4544 |
4.20 мА |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIH01 | ||
4.20 мА |
±0,17** % диапазона пре-образования |
±0,45** % диапазона пре-образования | ||||||||||
0.1 % (объемные доли диоксида серы) |
±4,5 % диапазона измерений |
±9,1 % диапазона измерений |
4.20 мА |
Ж Ж ±0,17 % диапазо на пре-образования |
ж ж ±0,45 % диапазона пре-образования | |||||||
-1.1 % (разность объемных долей H2S и 2SO2) |
±4,5 % диапазона измерений |
±9,1 % диапазона измерений |
4.20 мА |
±0,17** % диапазона пре-образования |
±0,45** % диапазона пре-образования | |||||||
ИК со держа ния серной кислоты |
92.100 % (массовые доли серной кислоты) |
±1,0 % массовой доли серной кислоты |
±1,0 % массовой доли серной кислоты |
Модель 3300 |
4.20 мА |
±0,9 % массовой доли серной кислоты |
- |
- |
- |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIX01 | ||
4.20 мА |
±0,075 % диапазона преобразования |
±0,31 % диапазона преобразования |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК концен трации кислотного тумана |
0.100 % (коэффициент ослабления светового потока) |
±2,25 % диапазона измерений |
±2,3 % диапазона измерений |
SBS1000 |
4.20 мА |
±2 % диапазона измерений |
- |
- |
- |
Контроллер С300, измерительный модуль ввода серии Rail I/O Modules-Series C CC- PAIX01 | ||
4.20 мА |
±0,075 % диапазона пре-образования |
±0,31 % диапазона преоб-разова-ния | ||||||||||
ИК вы вода анало говых сигналов управ ления |
4.20 мА (0.100% состояния откры-тия/закрыти я клапана) |
±0,5 % диапазона преоб-разо-вания |
±0,55 % диапазона преоб-разова-ния |
- |
- |
- |
- |
MTL 4549С |
4.20 мА |
Контроллер ный модуль I/O Mod |
С300, измеритель-вывода серии Rail les-Series C CC- PAOH01 | |
4.20 мА |
±0,5** % диапазона преоб-разова-ния |
±0,55** % диапазона пре-образования | ||||||||||
4.20 мА (0.100% состояния откры-тия/закрыти я клапана) |
±0,35% диапазона преоб-разова-ния |
±0,37 % диапазона преоб-разова-ния |
- |
- |
- |
- |
- |
- |
Контроллер ный модуль I/O Mod |
С300, измеритель-вывода серии Rail les-Series C CC- PAOX01 | ||
4.20 мА |
±0,35 % диапазона преоб-разова-ния |
±0,37 % диапазона преоб-разова-ния | ||||||||||
Примечания 1. Средства измерений, входящие в состав ИС УПЭСиСК, должны обеспечивать взрывозащиту по ГОСТ Р 51330.10-99 “искробезопасная электрическая цепь” уровня “ib”. |
-
2. ** - Значения пределов допускаемой погрешности измерительных модулей ввода-вывода нормированы с учетом пределов допускаемых погрешностей промежуточных преобразователей и барьеров искрозащиты.
-
3. 1) Указанные значения погрешностей рассчитаны для нижней границы диапазона измерений. Погрешности для других значений диапазона могут отличаться от указанных и рассчитываются по формуле:
мое, максимальное и минимальное значения преобразования токового сигнала вторичного измерительного преобразователя, мА, соответствующие измеряемому, максимальному и минимальному значениям шкалы преобразования определяемого параметра.
-
4. 2) Нижний предел диапазона измерения расхода ограничивается основной погрешностью ИК.
-
5. 3) Пределы допускаемой дополнительной погрешности газоанализатора от изменения атмосферного давления от номинального значения давления, в долях от пределов допускаемой основной погрешности.
-
6. 4) В диапазоне измерений от 0 до 50 % НКПР.
-
7. 5) В диапазоне измерений от 50 до 100 % НКПР.
-
8. 6) В диапазоне измерений от 0 до 5 % объемной доли кислорода.
-
9. 7) В диапазоне измерений свыше 5 до 10 % объемной доли кислорода.
-
10. 8) При максимальном отклонении температуры окружающей среды от нормальной (23 ± 2 °С).
-
11. ДИ - настроенный диапазон измерений, ДИтах - верхняя граница диапазона измерений, в абсолютных единицах измерения.
-
12. НКПР - нижний концентрационный предел распространения пламени.
Допускается применение первичных измерительных преобразователей аналогичных типов, прошедших испытание в целях утверждения типа с аналогичными или лучшими метрологическими и техническими характеристиками.
Таблица 3.2
ИК ИС УПЭСиСК |
измерительных компонентов ИК ИС УПЭСиСК | |||||||||||
Первичный измерительный преобразователь |
Промежуточный измерительный преобразователь |
Контроллер программируемый, измерительный модуль вво-да/вывода аналоговых сигналов | ||||||||||
Наименование ИК ИС УПЭ- СиСК |
Диапазоны измерений |
Пределы допускаемой погрешности |
Тип |
Диапазон выходного сигнала |
Пределы допускаемой погрешности |
Тип |
Диапазон выходного сигнала |
Диапазон входного сигнала |
Пределы допускаемой погрешности | |||
основной |
в рабочих условиях |
основной |
допол-нитель-ной |
основной |
в рабочих условиях | |||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК давления |
0...6 МПа 2 (кгс/см2) |
±0,7 % диапазона измерений |
±1,1 % диапазона измерений |
IUT-10 |
4.20 мА |
±0,1 % диапазона измерений |
±0,1 % на 10 °С диапазона измерений |
MTL 5042 |
4.20 мА |
Контроллер SIMATIC S7-300, измерительный модуль ввода 6ES7 331-7KF01-0AB0 | ||
4.20 мА |
±0,6** % диапазона преоб-разова-ния |
±0,8** % диапазона преоб-разова-ния |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК уровня |
3280.280 мм 3300.300 мм (шкала 0-100%) |
±0,7 % диапазона измерений |
±1,0 % диапазона измерений |
VEGAPULS 63 |
4.20 мА |
±3 мм |
±0,03 % диапазона измерения на 10°С |
MTL 5042 |
4.20 мА |
Контроллер SIMATIC S7-300, измерительный модуль ввода 6ES7 331-7KF01-0AB0 | ||
4.20 мА |
** ±0,6** % диапазона преоб-разова-ния |
±0,8** % диапазона преоб-разова-ния | ||||||||||
0.2600 мм (шкала 0-100%) |
±1,1 % диапазона измерений |
±1,3 % диапазона измерений |
OPTIFLEX 1300C |
4.20 мА |
±20 мм |
±0,0008 мА на 1°С диапазона измерений |
MTL 5042 |
4.20 мА |
4.20 мА |
±0,6** % диапазона пре-образования |
±0,8** % диапазона пре-образования | |
0.1000 мм (шкала 0-100%) |
±2,3 % диапазона измерений |
±2,4 % диапазона измерений |
4.20 мА |
±0,6** % диапазона пре-образования |
±0,8** % диапазона пре-образования | |||||||
ИК температуры |
0.60 °С |
±0,7 °С |
±7,0 °С |
1) TR10 2) T32 |
4.20 мА |
41 °С
|
1) - 2) ±0,1% диапазона измерений на 10 °С |
MTL 5042 |
4.20 мА |
Контроллер SIMATIC S7-300, измерительный модуль ввода 6ES7 331-7KF01-0AB0 | ||
4.20 мА |
±0,4**°С |
±0,5**°С | ||||||||||
0.200 °С |
±1,6 °С |
±7,2 °С |
** ±1,2**°С |
** ±1,6**°С |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ИК объ емного расхода (объе ма) |
4.5.45 м3/ч |
±1.9 % диапазона измерений |
±2.0 % диапазона измерений |
Ротаметр H250 |
4.20 мА |
±1.6 % диапазона измерений |
- |
MTL 5042 |
4.20 мА |
Контроллер SIMATIC S7-300. измерительный модуль ввода 6ES7 331-7KF01-0AB0 | ||
4.20 мА |
±0,6” % диапазона преобразования |
жж ±0.8 % диапазона преобразования | ||||||||||
ИК вы вода аналоговых сигналов управ ления |
4.20 мА (0.100% состояния откры-тия/закрыти я клапана. 0.100 % скорости движения ленты) |
±0.3 % диапазона преоб-разо-вания |
±0.6 % диапазона преоб-разова-ния |
- |
- |
- |
- |
- |
- |
Котроллер программируемый SIMATIC S7-300. измерительный модуль вывода 6ES7 332-5HD01-0AB0 | ||
4.20 мА |
±0.3 % диапазона преоб-разова-ния |
±0.6 % диапазона преоб-разова-ния | ||||||||||
Примечания
Допускается применение первичных измерительных преобразователей аналогичных типов, прошедших испытание в целях утверждения типа с аналогичными или лучшими метрологическими и техническими характеристиками. |
