53759-13 Штихмасс межбандажный
(ШМ)
Назначение средства измерений:
Штихмасс межбандажный «ШМ» (далее - Штихмасс) предназначен для измерений расстояния между внутренними гранями бандажей или ободьев колесных пар подвижного состава.
Внешний вид.

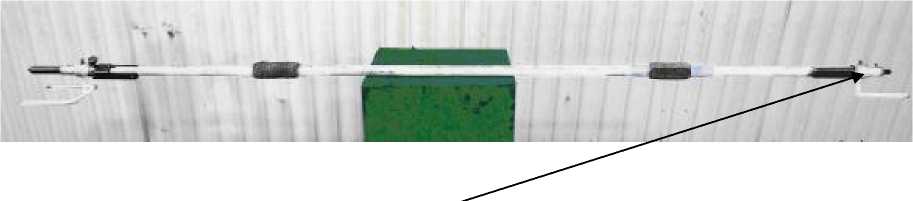

Штихмасс межбандажный
Рисунок № 1
Знак утверждения типа
Знак утверждения типананесен на металлическую пластину на корпусе Штихмасса методом гравировки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
НЭРЗ-ИП-824/00.000 ПС «Штихмасс межбандажный “ШМ”. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к штихмассу межбандажному «ШМ»
-
1 Р 32-110-98 Руководство по установлению номенклатуры контролируемых параметров и средств измерений на железнодорожном транспорте, подлежащих государственному метрологическому контролю и надзору
-
2 ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от Г10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
Поверка
Поверкаосуществляется по документу НЭРЗ-ИП-824/00.000 МП. «Штихмассы межбандажные “ШМ”. Методика поверки», утвержденному ФГУП «СНИИМ » в марте 2012 г.
Эталоны: набор концевых плоскопараллельных мер длины ГОСТ 9038-90 4 разряда; штангенциркуль ШЦ-Ш-1500-0,1 ГОСТ 166-89; штангенрейсмас ШР-250-0,05 ГОСТ 164-90; призмы ТУ2.034.812-88; плита 2-2-1000х630 ГОСТ 10905-86.
Изготовитель
Новосибирский электровозоремонтный завод- филиал ОАО «Желдорреммаш». 630037, г. Новосибирск, ул. Электровозная, 2, тел (383) 337-63-53; факс (383) 337-64-21, Е-mail: nerz@nerz.ru
Испытательный центр
Государственный центр испытаний средств измерений СНИИМ (ГЦИ СИ СНИИМ), юридический адрес: 630004, г. Новосибирск, пр. Димитрова, 4, тел.(383) 21008-14, факс (383) 210-13-60, Е-mail: director@sniim.nsk.ru
Принцип действия Штихмасса основан на измерении расстояния между внутренними гранями бандажей или ободьев колесных пар и проводится следующим образом. Установить Штихмасс кронштейнами на колесную пару, по оси колесной пары. При перемещении Штихмасса по колесной паре ползун оттянуть влево до упора, а затем плавно отпустить.
Упорный винт должен касаться одной из внутренних граней бандажа, а подвижный ползун должен упираться в другую грань бандажа. Закрепить положение ползуна при помощи стопорного винта. По шкале с нониусом проводим отсчет показаний.
Штихмасс относится к средствам измерений, применяемым при ремонте и формировании колесных пар электровозов.
Место знака утверждения типа
Рисунок 1 - Штихмасс
Диапазон измерений, мм
Пределы допускаемой абсолютной погрешности измерений, мм
Цена деления отсчётных шкал, мм
Габаритные размеры, мм
Масса, кг
Штихмасс эксплуатируется по ГОСТ 15150-69, со следующими
( 1430-1450)
± 0,2
0,1
1570x80x65
1,2
уточнениями:
-
- температура окружающей среды, °С
-
- верхнее значение относительной влажности воздуха без конденсации влаги, %
20
+10
-10
- атмосферное давление, кПа
Установленный срок службы, лет, не менее
80
100+-155
5
