Сведения о средстве измерений: 53541-13 Анализаторы жидкости

Номер по Госреестру СИ: 53541-13
53541-13 Анализаторы жидкости
(ТМ Ulab)

Назначение средства измерений:
Анализаторы жидкости ТМ «Ulab» (далее - приборы) предназначены для измерения рН, удельной электрической проводимости (УЭП), массовой концентрации растворенного кислорода (О2), температуры (Т) и окислительно-восстановительного потенциала (ОВП) водных растворов.

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 17.05.2018
Номер записи - 143484
ID в реестре СИ - 365884
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

ХВ-15, ТМ Ulab, UP-9811PHE, ТМ Ulab, Нет модификации, нет данных, UР-1101PH, UP-9811PHE, TM Ulab, мод. UP-9811PHE,

Производитель

Изготовитель - Фирма "Shanghai San Xin Instrumentation, Inc."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_26 Окончание срока действия типа СИ

Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).

По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 23
Выдано извещений - 2
Кол-во периодических поверок - 8
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№509 от 2013.05.16 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 32122-13,53517-13,34684-13,53518-13 по 53537-13,16078-13,53538-13 по 535640-13)

№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)

Наличие аналогов СИ: Анализаторы жидкости (ТМ Ulab)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Shanghai San Xin Instrumentation, Inc."

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
53541-13 17.05.2018	Анализаторы жидкости, ТМ Ulab Фирма "Shanghai San Xin Instrumentation, Inc." (КИТАЙ )	ОТ	1 год

V_15 Количество поверок средств измерений по производителям и странам

В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.

Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:

число стран, чьи СИ занесены в ФГИС АРШИН
общее количество производителей по всем странам
суммарное количество поверок по всем производителям
количество типов СИ, зарегистрированных в ФГИС АРШИН

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:

наименование производителя
страна производства
кол-во поверок СИ указанного производителя

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы жидкости (ТМ Ulab)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Периодических поверок	Извещений	Для юриков	Для юриков периодические
ООО "РЦСМ" (RA.RU.312866)		ХВ-15	1	1	0	0	0
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219)	РСТ	Нет модификации UР-1101PH	6	3	1	3	3
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232)	РСТ	TM Ulab, мод. UP-9811PHE UP-9811PHE	4	4	1	3	3
ФБУ "Волгоградский ЦСМ" (RA.RU.311474)	РСТ	ТМ Ulab, UP-9811PHE	1	0	0	0	0
ФБУ «Ростовский ЦСМ» (RA.RU.311306)	РСТ	нет данных ТМ Ulab	3	0	0	0	0
ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232)	РСТ	нет данных ТМ Ulab	5	0	0	0	0
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406)	РСТ	нет данных ТМ Ulab	3	0	0	0	0

Стоимость поверки Анализаторы жидкости (ТМ Ulab)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Волгоградский ЦСМ Волгоградская область	1700	4265
ФБУ Костромской ЦСМ Костромская область	3214	4265
ФБУ Ростовский ЦСМ Ростовская область	7354	4265
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область	2990	4265
ФБУ Тюменский ЦСМ Тюменская область	6068	4265

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение «4.14V», специально разработанное для решения задач автоматического распознавания датчика и сохранения измерений во внутренней памяти вторичного преобразователя. Программное обеспечение микропроцессорного блока позволяет управлять работой прибора, включая его градуировку, индикацию значений концентрации в различных единицах измерения, проводить диагностику его состояния, состояния электродной системы, состояния датчика, состояния батарей питания.

Лист № 3 Всего листов 9 Программное обеспечение (ПО) прибора запускается в автоматическом режиме после включения. Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «C» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 3. Конструктивно измеритель имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Влияние встроенного программного обеспечения на метрологические характеристики измерителя учтено при нормировании метрологических характеристик.

Таблица 3

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
4.14V	«4.14 V»	C	btlrs232	CRC32

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и методом сеткографии на лицевую панель анализатора.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методика измерений изложена в Руководстве по эксплуатации «Анализаторы жидкости ТМ «Ulab». Руководство по эксплуатации».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к анализаторам жидкости ТМ «Ulab»

1. ГОСТ 27987-88 «Анализаторы жидкости потенциометрические ГСП. Общие технические условия»

Лист № 9 Всего листов 9

2. ГОСТ 22171-90 «Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия»
3. Техническая документация фирмы Shanghai San Xin Instrumentation, Inc., КНР.

Поверка

осуществляется:

- при измерении удельной электрической проводимости по ГОСТ Р 8.722-2010 "Государственная система обеспечения единства измерений. Анализаторы жидкости кондуктометрические. Методика поверки";
- при измерении рН/рХ и температуры по Р 50.2.036-2004 "ГСИ. рН-метры и иономеры. Методика поверки" (пункты 9.3 -9.5);
- при измерении ОВП по ГОСТ 8.450-81 «Шкала окислительных потенциалов водных растворов»;
- при измерении массовой концентрации растворенного кислорода по Р 50.2.045-2005 "ГСИ. Анализаторы растворенного в воде кислорода. Методика поверки" (пункт 9.3, 9.4).

Основные средства поверки: буферные растворы - рабочие эталоны рН 2-го и 1-го разряда по ГОСТ 8.120-99; поверочные растворы в соответствии с ГОСТ 8.450-81; кондуктометр лабораторный КЛ-4 "Импульс", 5Ж.840.047ТУ, в диапазоне от 10^-4 до 100 См/м погрешность не более ± 0,25 %.; поверочные газовые смеси Оэ/N по ТУ 6-16-2956-01 - ГСО 3710-87, 3713-87, 3718-87, 3723-87, 3729-87 с погрешностью аттестации не более ± 0,1 %.

Изготовитель

Shanghai San Xin Instrumentation, Inc., Китай Address: Building No. 4, No. 471 Guiping Road Shanghai, China, 200233
Tel.: 86-21 63362480 Fax.: 86-21 64956880 e-mail: wxmab@shsan-xin.com
www.shsan-xin.com

Заявитель

ООО «Макролаб»
Юр. и почтовый адрес: 199004, г.Санкт-Петербург, пр.Средний, д.4, лит А, помещение 230, офис 215 ИНН 7801522890 КПП 780101001

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный № 30001-10
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01,
факс (812) 713-01-14; e-mail: info@vniim.ru

Принцип действия анализатора заключается в измерении электрического сигнала, поступающего с одного из датчика физико-химических параметров жидкости: потенциометрического (измерение рН, рХ, Eh), резистивного (измерение температуры) амперометрического (измерение массовой концентрации растворенного в воде кислорода) или кондуктометрического (измерение УЭП).

Конструктивно анализатор состоит из первичного преобразователя (датчика) и вторичного преобразователя (далее - преобразователь). Вторичный преобразователь выполнен в виде микропроцессорного блока с жидкокристаллическим дисплеем и пленочной клавиатурой. Измеренный сигнал от каждого датчика поступает в микропроцессорный блок, в котором происходит усиление и преобразование, далее сигнал разделяется по видам измеряемых параметров и поступают в систему индикации. Электропитание прибора осуществляется от батареек или аккумуляторов типа АА, ААА или CR2032, в зависимости от модификации.

Предусмотрен ввод сигнала от преобразователя температуры встроенного непосредственно в первичный преобразователь. Соответствующая вычислительная программа позволяет осуществлять температурную компенсацию результатов измерения рН, приведение результатов измерения УЭП к температуре 20, 25 и 18 С°, а также температурную и барометрическую коррекцию результатов измерения содержания растворенного кислорода. Функция приведения результата измерения УЭП к температуре 20, 25 или 18 °С, а также расчет общего солесодержания (S) реализуется за счет ввода в память прибора коэффициента, являющегося справочной характеристикой и характеризующего измеряемую среду при измеренном прибором значении температуры. Функция барометрической коррекции результатов измерения содержания растворенного кислорода реализуется за счет измерения атмосферного давления встроенным барометрическим датчиком. Анализаторы имеют водонепроницаемый корпус, управление осуществляется с помощью одной кнопки, имеются функция энергосбережения и функция сообщения на экране вторичного преобразователя о поломке электрода.

При наличии соответствующих методик и комплектации ионоселективными электродами приборы могут применяться для измерения молярной концентрации одно- и двухвалентных ионов.

Анализаторы выпускаются в двух исполнениях:

- карманные анализаторы (модификации UP-9811PHE, UP-9812CO, UP-9813TDS, UP-9814OPR, UP-9815S, UP-9810PH, UP-9811PH, UP-9821V, UP-9831C);
- портативные анализаторы (модификации иР-1101PH, UP-1201V, UP-9033C, UP-7041O, UP-6820M, UP-4151M, UP-3401M, UP-7260M, UP-8401M, UP-9821M, UP-9921M).

Сведения о наличии измерительных каналов для разных модификаций приведены в таблицах 1 и 2.

Таблица 1

Наименование ИК	Наличие ИК для модификаций карманных анализаторов ТМ «Ulab»
Наименование ИК	UP- 9811PH E	UP- 9812C O	UP- 9813TD S	UP- 9814OR P	UP- 9815S	UP- 9810PH	UP- 9811PH	UP- 9821V	UP- 9831C
pH/рХ	v		v		v	v	v
ОВП				v				v
УЭП		V							v
температу ра						v	v		v

Таблица 2

	Наличие ИК для модификаций портативных анализаторов ТМ									«Ulab»
Наименование ИК	UI’- 1101P H	UP- 1201V	UP- 9033C	UP- 7041 O	UP- 6820M	UP- 4151 M	UP- 3401 M	UP- 7260 M	UP- 8401 M	UP- 9821 M	UP- 9921M
рН/рХ	v		v		v	v	v		v	v	v
ОВП	v	v			v	v	v		v	v	v
УЭП			v			v		v	v	v	v
О2				v			v	v		v	v
температура	v		v		v	v	v	v	v	v	v

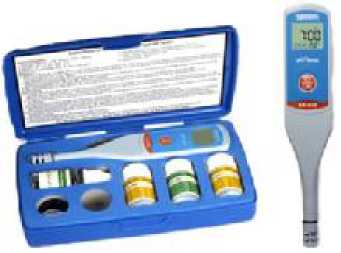

Рис. 1. Общий вид анализаторов жидкости ТМ «Ulab» А) портативного, в) карманного

В основной комплект поставки входят : Анализатор жидкости ТМ «Ulab» - 1 экз.

Соединительные кабели для электродов и датчиков - 1 комп. (портативные анализаторы) Монтажные приспособления - 1 комп. (портативные анализаторы)

Электроды и датчики - 1 комп.

Руководство по эксплуатации - 1 экз.

Дополнительная комплектация по требованию заказчика: Штативы для электрода серии 600 - 1 шт.

Магнитные мешалки серии 800, серии 900, серии 6000 - 1 шт.

Буферные растворы и стандарты различной емкости - 1 комп.

Метрологические характеристики анализаторов жидкости ТМ «Ulab» приведены в таблицах 4-7.

Таблица 4.

Наименование характеристики	Значение характеристик для модификаций
	UP -9811PHE	UP -9812CO	UP -9813TDS	UP -9814OPR	UP -9815S
Диапазон измерений
- ОВП, мВ				от минус 1000,00 до 1000,00
- рН/рХ	от минус 2,00 до 19,99		от минус 2,00 до 19,99		от минус 2,00 до 19,99
-УЭП: -c датчиками 1, мкСм/см -c датчиками 3, См/см -c датчиками 2, мСм/см	-	от 0,00 до 100,00 от 0,00 до 1000,00 от 0,00 до 10,00	-	-	-
- температуры, °С	-	-	-	-	-

2. Пределы допускаемой абсолютной погрешности комплекта прибора при измерении:
- рН	±0,1	-	±0,5	-	±0,5
- температуры, °С	-	-	-	-	-
- ОВП, мВ	-	-		±0,3	-
3. Предел допускаемой приведенной погрешности измерения УЭП, % полного диапазона	-	±1,0	-	-	-

Таблица 5.

Наименование характеристики	Значение характеристики для модификаций
	UP-9810PH	UP-9811PH	UP-9821V	UP-9831C
Диапазон измерений:
- ОВП, мВ			от минус 1999,00 до 1999,00
- рН/рХ	от минус 2,00 до 19,99	от минус 2,00 до 19,99	-	-
-УЭП: -c датчиками 1, мкСм/см -c датчиками 3, См/см -с датчиками 2, мСм/см	-	-	-	от 0,0 до 50,00 от 50,00 до 500,00 от 0,50 до 5,00 от 5,00 до 50,00
- температуры, °С	от 0,00 до 60,0	от 0,00 до 60,0	-	от 0,00 до 50,00

2. Пределы допускаемой абсолютной погрешности комплекта прибора при измерении:
- рН	±0,1	±0,01	-	-
- температуры, °С	±0,5	±1,0	-	±0,5
- ОВП, мВ	-	-	±0,3	-
3. Предел допускаемой приведенной погрешности измерения УЭП, % полного диапазона	-	-	-	±1,0

Таблица 6

Наименование характеристики	Обозначение модификаций Портативные анализаторы жидкости ТМ «Ulab»
	UP-1101PH	UP-1201V	UP-9033C	UP- 7041O	иР-6820М	UP-4151M
Диапазон измерений
- ОВП, мВ	от минус	от минус	-	-	от минус	от минус
	1999,00 до	1999,00 до			1999,00 до	1999,00 до
	1999,00	1999,00			1999,00	1999,00
- рН/рХ	от минус	-	от минус 2,00	-	от минус	от минус
	2,00 до		до 19,99		2,00 до	2,00 до
	19,99				19,99	19,99
-УЭП:
-c датчиками 1,	-	-	от 0,00 до	-	-	от 0,00 до
мкСм/см			20,00			20,00
			от 20,0 до			от 20,0 до
			200,00			200,00
-c датчиками 3,	_-	-	от 200 до	_-	_-	от 200 до
См/см			2000			2000
			от 2,00 до			от 2,00 до
			20,00			20,00
-c датчиками 2,	_-	-	от 20,0 до	_-	_-	от 20,0 до
мСм/см			200,00			200,00
-массовой кон-						-
центрации рас-				от 0,00
творенного ки-	-		-	до	-	-
слорода, мг/л				40,00
- температуры,	от 0,00 до		от 0,00 до	-	от 0,00 до	от 0,00 до
°С	100,00		50,00		100,00	90,00

2. Пределы допускаемых значений абсолютной погрешности комплекта прибора при измерении:
- рН:	±0,01	-	±0,5	-	±0,01	±0,01
- температуры, °С	±0,1	-	±0,1	-	±0,1	±0,1
- ОВП, мВ	±0,1	±0,1	-	-	±0,1	±0,1
3. Предел допускаемой приведенной погрешности измерения УЭП, % диапа зона	-	-	±1,0%	-	-	±1,0%
4. Пределы допускаемых значений приведенной погрешности массовой концентрации растворенного кислорода, %	-	-	-	±0,10	-	-

Таблица 7

Наименование характеристики	Обозначение модификаций Портативные анализаторы жидкости ТМ «Ulab»
	UP-3401M	UP-7260M	UP-8401M	UP-9821M	UP-9921M
Диапазон измерений
- ОВП, мВ	от минус 1999,00	-	от минус	от минус	от минус
	до 1999,00		1999,00 до	1999,00 до	1999,00 до
			1999,00	1999,00	1999,00
- рН/рХ	от минус 2,00 до	-	от минус	от минус 2,00	от минус 2,00
	19,99		2,00 до 19,99	до 19,99	до 19,99
-УЭП:
-c датчиками	-	от 0,00 до	от 0,00 до	от 0,00 до	от 0,00 до
1, мкСм/см		20,00	20,00	20,00	20,00
		от 20,0 до	от 20,0 до	от 20,0 до	от 20,0 до
		200,00	200,00	200,00	200,00

-c датчиками 3, См/см		от 200 до 2000 от 2,00 до 20,00	от 200 до 2000 от 2,00 до 20,00	от 200 до 2000 от 2,00 до 20,00	от 200 до 2000 от 2,00 до 20,00
-c датчиками 2, мСм/см	-	от 20,0 до 200,00	от 20,0 до 200,00	от 20,0 до 200,00	от 20,0 до 200,00
-массовой концентрации растворенного кислорода, мг/л	от 0,00 до 40,00	От 0,00 до 40,00		от 0,00 до 40,00	от 0,00 до 40,00
- температуры, °С	от 0,00 до 100,00	от 0,00 до 50,00	от 0,00 до 100,00	от 0,00 до 100,00	от 0,00 до 100,00
2. Пределы допускаемых значений абсолютной погрешности комплекта прибора при измерении:
- рН:	±0,03	-	±0,03	±0,03	±0,03
- температуры, °С	±0,1	±0,1	±0,1	±0,1	±0,1
-ОВП, мВ	±0,1	-	±0,1	±0,1	±0,1
3. Предел допускаемой относительной погрешности измерения УЭП, %	-	±1,0	±1,0	±1,0	±1,0
4. Пределы допускаемых значений приведенной погрешности массовой концентрации растворенного кислорода, %	±0,10	±0,10	-	±0,10	±0,10

Технические характеристики анализаторов:

Питание: от батареек или аккумуляторов типа АА, ААА или CR2032, в зависимости от модификации, 2x1,5 B;

Масса анализатора, кг :

0,043 (один модуль) (карманные анализаторы);

0,180 (один модуль) (портативные анализаторы).

Лист № 8 Всего листов 9 Габаритные размеры , мм:

39 х 25 х 176/148 х 29 х 14 (карманные анализаторы );

65 х 120 х 31 ( портативные анализаторы ).

Средний срок службы : 8 лет

Условия эксплуатации:

- диапазон температуры окружающего воздуха от 5 до 35 ^оС;

- диапазон относительной влажность воздуха от 10 до 95 %, без конденсата;

- диапазон атмосферного давления от 84 до 106,7 кПа;

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

MI_26 Окончание срока действия типа СИ

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Анализаторы жидкости (ТМ Ulab)

Все средства измерений Фирма "Shanghai San Xin Instrumentation, Inc."

V_15 Количество поверок средств измерений по производителям и странам

Кто поверяет Анализаторы жидкости (ТМ Ulab)

Стоимость поверки Анализаторы жидкости (ТМ Ulab)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Заявитель

Испытательный центр

Описание средства измерений Анализаторы жидкости (ТМ Ulab)

Комплектность средства измерений Анализаторы жидкости (ТМ Ulab)

Метрологические и технические характеристики Анализаторы жидкости (ТМ Ulab)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

MI_26 Окончание срока действия типа СИ

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Анализаторы жидкости (ТМ Ulab)

Все средства измерений Фирма "Shanghai San Xin Instrumentation, Inc."

V_15 Количество поверок средств измерений по производителям и странам

Кто поверяет Анализаторы жидкости (ТМ Ulab)

Стоимость поверки Анализаторы жидкости (ТМ Ulab)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Заявитель

Испытательный центр

Описание средства измерений Анализаторы жидкости (ТМ Ulab)

Описание средства измерений Анализаторы жидкости (ТМ Ulab)

Комплектность средства измерений Анализаторы жидкости (ТМ Ulab)

Комплектность средства измерений Анализаторы жидкости (ТМ Ulab)

Метрологические и технические характеристики Анализаторы жидкости (ТМ Ulab)

Метрологические и технические характеристики Анализаторы жидкости (ТМ Ulab)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
