Номер по Госреестру СИ: 53414-13
53414-13 Проксиметры индуктивные
(IA5122)
Назначение средства измерений:
Проксиметры индуктивные IA5122 (далее - проксиметры) предназначены для бесконтактных измерений фиксированного значения воздушного зазора между проксиметром и электропроводящими (металлическими) объектами контроля и используются в отраслях промышленности, связанных с применением продукции машиностроения и станкостроения (движущиеся узлы машин и механизмов, приводы станков, элементы автоматики и т.д.).
Внешний вид.
Проксиметры индуктивные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом и на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к проксиметрам индуктивным IA51221. ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
2. Техническая документация фирмы-изготовителя.
Изготовитель
«ifm electronic GmbH», Германия.
Адрес: Teichstraee, 4 45127 Essen
Заявитель
ООО «АЛЬСТОМ» 115093, г. Москва, ул. Щипок, д. 18, стр. 2Тел.: (495) 231-29-49
Факс: (495) 231-29-46
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Принцип действия проксиметров индуктивных основан на взаимодействии электромагнитного поля, создаваемого проксиметрами с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля. Питание проксиметров осуществляется постоянным напряжением, которое преобразуется схемой проксиметра в переменное напряжение фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между проксиметром и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование позволяет проводить измерения зазора и его изменения.
Проксиметры являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный выходной сигнал).

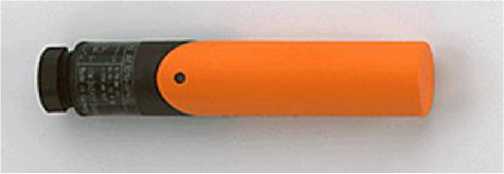

Рисунок 1 -Проксиметр индуктивный IA5122.
1. Проксиметры индуктивные IA5122 4 шт.
2. Паспорт 4 экз.
Наименование характеристики |
Значение параметра |
Заводские номера |
45128, 45128.1, 45128.2, 45128.3 |
Номинальное расстояние срабатывания, мм |
10 |
Расширенная неопределенность, %, не более |
± 10 |
Частота срабатывания, Гц |
от 0 до 300 включ. |
Условия эксплуатации: Диапазон рабочих температур, °С |
от минус 25 до плюс 80 включ. |
Материал корпуса |
PBT (полибутилентерефталат) |
Габаритные размеры: - диаметр, мм |
20 |
- длина, мм |
92 |
- масса, г |
40 |
Лист № 2 Всего листов 2
