Номер по Госреестру СИ: 53274-13
53274-13 Термометры манометрические
(FN, FS, FU)
Назначение средства измерений:
Термометры манометрические серий FN, FS, FU (далее - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу термобаллона или защитной гильзы, а также для измерений температуры поверхности трубопроводов.
Внешний вид.
Термометры манометрические
Рисунок № 1
Внешний вид.
Термометры манометрические
Рисунок № 2
Внешний вид.
Термометры манометрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта на термометр (в правом верхнем углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термометры.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термометрам манометрическим серий FN, FS, FUГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы «LABOM Mess- und Regeltechnik GmbH», Германия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки.
Поверка
Поверкаосуществляется по документу ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».
Основные средства поверки:
-
- термометр цифровой прецизионный DTI-1000, диапазон измерений от минус 50 до плюс 650 °С, пределы допускаемой погрешности ± 0,03 °С в диапазоне от минус 50 до плюс 400 °С, ± 0,06 °С в диапазоне свыше плюс 400 °С;
-
- термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004...0,02) °С;
-
- калибраторы температуры серий ATC-R, RTC-R с общим диапазоном воспроизводимых температур от минус 45 до плюс 650 °С, нестабильностью поддержания заданной температуры ±(0,005.0,03) °С, и погрешностью установления заданной температуры: ±(0,04.0,35) °С.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.305-78.
Изготовитель
Фирма «LABOM Mess- und Regeltechnik GmbH», ГерманияP.O. Box 1262, 27795 Hude, Germany Im Gewerbepark 13, 27798 Hude, Germany Tel. +49 4409 804-0 Fax +49 4408 804-100 e-mail: info@labom.com, www.labom.com
Заявитель
DIN GOST TUV Berlin-Brandenburg, ГерманияGesellschaft fur Zertifizierung in Europa mbH
Budapester StraBe 31 D-10787 Berlin Telefon: +49 30 2601-2110 Fax: +49 30 2601-1210 E-Mail: service@din-gost.de
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г.МоскваПринцип работы термометров основан на зависимости между температурой и давлением термометрического вещества (инертный газ), находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на щуп термометра изменяется давление внутри манометрической термосистемы и под действием давления происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.
Термометры состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке (термобаллона). Корпус и термобаллон изготавливаются из нержавеющей стали (1.4301).
Термометры серий FN и FU имеют исполнения: с тыльным и радиальным креплением корпуса, с поворачивающимся и откидным корпусом, с капилляром, а также исполнения для измерения температуры поверхности.
Термометры серии FU имеют электрические датчики сигнала граничного состояния, такие, как: электромеханический датчик с электромеханическими контактами замедленного действия и с магнитным усилителем, а также индуктивный датчик с индуктивным контактом.
У термометров серии FS термобаллон вварен в металлическую трубу, которая присоединяется с двух сторон к объекту измерений.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали (1.4571, 1.4404) при монтаже на объектах, находящихся под избыточным давлением.
Фотографии общего вида термометров приведены на рисунках 1-3.

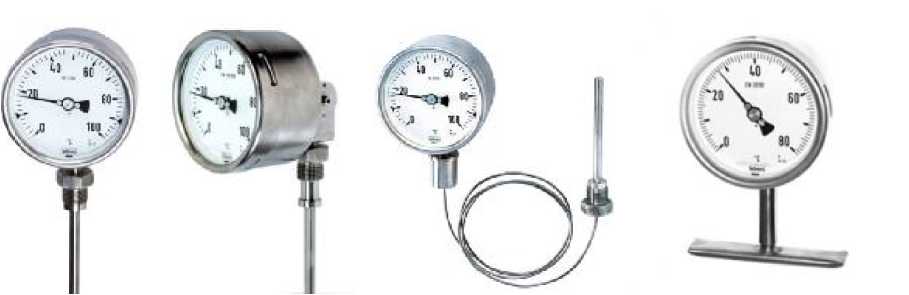

Рис. 1. Термометры манометрические серии FN.

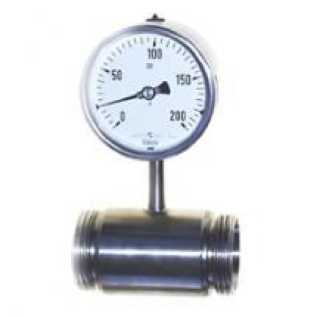

Рис. 2. Термометры манометрические серии FS.

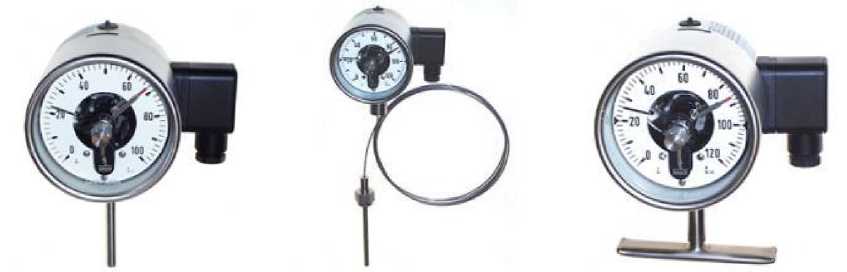

Рис. 3. Термометры манометрические серии FU.
Термометр - 1 шт.; (серия и исполнение в соответствии с
заказом);
Паспорт (на русском языке) - 1 экз.;
По дополнительному заказу: защитная гильза, монтажные приспособления, различные сигнализирующие устройства.
Диапазон показаний, диапазон измерений, а также пределы допускаемой абсолютной погрешности приведены в таблице 1.
Таблица 1.
Диапазон показаний, °С |
Диапазон измерений (*), °С |
Пределы допускаемой абсолютной погрешности (в зависимости от класса точности), °С | ||
Класс 1 |
Класс 2 | |||
-20 ... +40 |
-10 |
. +30 |
± 1 |
± 2 |
-20 ... +60 |
-10 |
. +50 |
± 1 |
± 2 |
-30 ... +50 |
-20 |
. +40 |
± 1 |
± 2 |
-40 ... +40 |
-30 |
. +30 |
± 1 |
± 2 |
-40 ... +60 |
-30 |
. +50 |
± 1 |
± 2 |
0 ... +60 |
+10 |
. +50 |
± 1 |
± 2 |
0 ... +80 |
+10 |
. +70 |
± 1 |
± 2 |
0 ... +100 |
+10 |
. +90 |
± 1 |
± 2 |
0 ... +120 |
+20 |
. +100 |
± 2 |
± 4 |
0 ... +160 |
+20 |
. +140 |
± 2 |
± 4 |
0 ... +200 |
+20 |
. +180 |
± 2 |
± 4 |
0 ... +250 |
+30 |
. +220 |
± 2,5 |
± 5 |
0 ... +300 |
+30 |
. +270 |
± 5 |
± 10 |
0 ... +400 |
+50 |
. +350 |
± 5 |
± 10 |
0 ... +500 |
+50 |
. +450 |
± 5 |
± 10 |
0 ... +600 |
+100 |
. +500 |
± 10 |
± 15 |
0 ... +700 |
+100 |
. +600 |
± 10 |
± 15 |
Примечания к таблице 1:
-
1. (*) Диапазон измерений ограничен на шкале двумя треугольными маркерами, в пределах этого диапазона действительно значение погрешности.
-
2. Общий диапазон показаний для термометров серии FS и исполнений с прилегающим датчиком термометров серий FN и FU: от минус 40 до плюс 250 °С.
-
3. По отдельному заказу допускается изготовление термометров с классом точности 1 или 2, и с диапазонами измерений, отличающимися от приведенных в таблице, но находящихся в пределах диапазона показаний от минус 40 до плюс 700 °С
Класс точности (в зависимости от серии и от исполнения термометров):
-
- для термометров серий FN, FS; для термометров серии FU с диаметром корпуса
100 мм и индуктивным датчиком:........................................................................ 1
-
- для термометров серии FU с электромеханическим датчиком и с индуктивным
датчиком (диаметр корпуса 160 мм):.....................................................................2
Диаметр корпуса, мм:......................................................................100, 160
Диаметр термобаллона, мм:................................................................6; 8; 10
Длина погружаемой части, мм:......... от 80 до 430 и более (по специальному заказу)
Рабочие условия эксплуатации:
-
- температура окружающей среды, °С: ...........................от минус 40 до плюс 60;
- относительная влажность, %: .............................................................до 98
Средний срок службы, лет, не менее:............................................................8.
