№ п/п

Наименование

Обозначение

Кол-во, шт.

1

Преобразователь измерительный

МТЬ 4546С

176

2

Преобразователь измерительный

МТЬ 4541

928

3

Преобразователь измерительный

МТЬ 4544

504

4

Преобразователь измерительный

МТЬ 4575

208

5

Модуль ввода/вывода аналогового сигнала

СС - РАОН 01

22

6

Модуль ввода/вывода аналогового сигнала

СС - PAIH 01

134

7

Контроллер процессов

С300

10

8

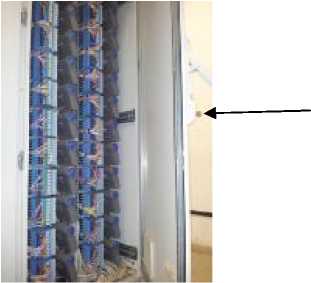

Шкаф

Rittal

9

11

Промышленный компьютер

Dell

8

12

Монитор

Nec

24

13

Источник питания постоянного тока

C300

36

14

Руководство по эксплуатации

1

Характеристики ИК

Состав ИК

Пределы допускаемой приведённой погрешности, %

Диапазон входных (выходных) сигналов

Промежуточный преобразователь

Модуль ввода/вывода

Контроллер процессов

ИК вывода силы постоянного тока

± 0,5

(от 4 до 20 мА)

Преобразователь измерительный МТЬ 4546С

Модуль вывода аналогового сигнала СС - РАОН 01

С300

ИК ввода силы постоянного тока

± 0,2

от 4 до 20 мА

Преобразователь измерительный МТЬ 4541

Модуль ввода аналогового сигнала СС - PAIH 01

С300

Ха

зактеристики ИК

Состав ИК

Преобразователь измерительный MTL 4544

ИК ввода сигналов от внешних термопар, номинальные статические характеристики преобразования которых регламентированы ГОСТ Р 8.585

± (0,15 %+ 1 °С)

от -50 до 1100 ^оС (К) соответственно от -1,889 до 45,119 мВ

от -50 до 800 ^оС (L) соответственно от -3,005 до 66,466 мВ

Преобразователь измерительный MTL 4575

Модуль ввода аналогового сигнала СС - PAIH 01

С300

ИК ввода сигналов от внешних термопреобразователей сопротивлений, номинальные статические характеристики которых регламентированы ГОСТ 6651-2009

± 0,2

от -50 до 600 ^оС (Pt100 а=0,00385) соответственно от 80,31 до 313,71 Ом от -50 до 200 °С (50М а=0,00428) соответственно от 39,23 до 92,8 Ом

Преобразователь измерительный MTL 4575

Модуль ввода аналогового сигнала СС - PAIH 01

С300

Примечания. 1. Погрешность измерений сигналов от термопар нормируется с учётом погрешности компенсации температуры холодного спая.

• 2. Диапазон измерений сигналов от термопар и термопреобразователей сопротивлений указан максимально возможный, включающий меньшие диапазоны измерений, которые устанавливаются программно.

• 3. Нормирующим значением при определении приведенной погрешности является модуль алгебраической разности верхнего и нижнего пределов диапазона изменений входного (выходного) сигнала.

• 4. Допускается применение модулей аналогичных типов с техническими и метрологическими характеристиками не хуже, чем указано в таблице (замена оформляется актом).

Показания ИК в относительных единицах

Показания ИК в значениях физических величин

0.100 %

4.20; 0.750 мА

0.75; 0.150; 0.250; 0.200; 0.400; 0.600; 0.1600 А

0.80 кВ

0.25; 0.250; 40.400; 0.600; 0.1000; 0.2000; 0.2300; 0.4000; 0.8000;

0. 10000; 0. 12500; 0. 16000; 0.20000; 0.32000; 0.80000 кг/ч

0.12,5; 0.50; 0.80; 0.160 т/ч

0.4; 0.10; 0.400; 0.500; 0.630; 0.800; 0.1000; 0.1250; 0.1600; 0.2000; 0.3200; 0.4000; 0.5000; 0.6300; 0.10000; 0.12500; 0.20000;

0.32000; 0.40000; 0. 50000; 0.63000; 0.160000 м³/ч (*)

0.0,0032; 0.0,2; 0.1,25; 0.1,6; 0.2; 0.3,2; 0.8; 0.10; 0.12,5; 0.16; 0.20; 0.25; 0.32; 0.32,4; 0.50; 0.63; 0.80; 0.100; 0.125; 0.160;

0.200; 0.250; 0.320; 0.400; 0.500; 0.800; 0.1000; 0.1250; 0.2000; 0.2500; 0.5000; 0.8000; 0.12500; 0.45610,3; 0.47330,2; 0.49560,5;

0.49892,3 м³/ч

-600.0; -250.0; -160.0; -200.200 Па

0.6; 0.10; 0.16; 0.25; 0.30; (0.40); 0.60; 0.100; (0.100); 0.160;

0.200; 0.250; 0.400; 0.600; 0.1000; 0.1500; 0.1600 кПа (кгс/м²)

(0.0,3); (0.0,6); (0.1); 0.0,16 (0.1,6); 0.0,25 (0.2,5); 0.0,6 (0.6); 0.1 (0.10); 0.1,6 (0.16); 0.2,5; 0.4 (0.40); 0.6 (0.60); 0.6,3; 0.10 (0.100); 0.16 МПа (кгс/см²)

Показания ИК

в относительных

единицах

Показания ИК в значениях физических величин

0.100 %

500.4000; 630.6300; 1000.10000 л/ч

0.10; 0.100; 95.100 %

0.14 рН

690.850 мм рт. ст.

0. 10; 100 ppm

0.640; 0.1180; 0.2000; 0.2580; 0.3200; 0.4600; 0.5000; 0.6750; 0.7600 мм

0.20 м

0.20 мг/дм³

* Приведенные к нормальным условиям
