Номер по Госреестру СИ: 52982-13
52982-13 Измерители-регуляторы технологические
(ЭЛМЕТРО-ТеИР, Метран-961)
Назначение средства измерений:
Измерители-регуляторы технологические ЭЛМЕТРО-ТеИР, Метран-961 (далее - регуляторы) предназначены для измерений и измерительных преобразований аналоговых выходных сигналов датчиков (силы и напряжения постоянного тока, сопротивления, сигналов термопар и термопреобразователей сопротивления), несущих информацию о параметрах технологических процессов, а также выдачи управляющих воздействий для регулирования технологических процессов.
Внешний вид.

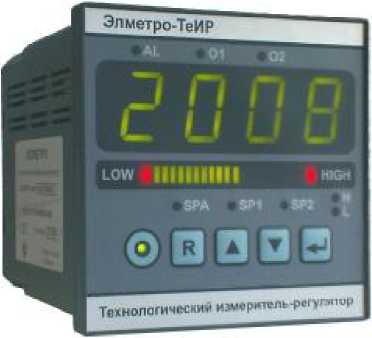

Измерители-регуляторы технологические
Рисунок № 1
Внешний вид.

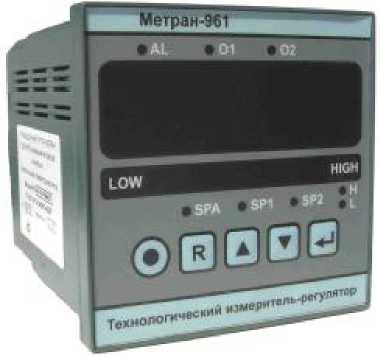

Измерители-регуляторы технологические
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.01.2028
Номер записи - 142853
ID в реестре СИ - 365253
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. ЭЛМЕТРО-ТеИР-3Р-БП-RS485-Т, мод. ЭЛМЕТРО-ТеИР-1Р2С-БП-ПИД, Метран961, Метран-962, Метран-961-3Р-БП-RS485-Т-ПИД, Метран-961, исполнение Метран-961-3Р, Метран-961,, Метран-961, МЕТРАН 961, исп. ЭлМетро-ТеИР, исп. Метран-961, исп. Метран 961, исп. Метран -961, Измеритель-регулятор технологический ЭЛМЕТРО-ТеИР Метран-961, Измерители-регуляторы технологические ЭЛМЕТРО-ТеИР, Метран-961, Измерители-регуляторы технологические ЭЛМЕТРО-ТеИР, Метран-9, Измерители-регуляторы технологические Метран-961, Без модификации, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп")
Страна - РОССИЯ
Населенный пункт - г. Челябинск.
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Статистика
Кол-во поверок - 1857
Выдано извещений - 1
Кол-во периодических поверок - 152
Кол-во средств измерений - 276
Кол-во владельцев - 27
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 43443 дн.
Приказы РСТ, где упоминается данный тип СИ
№41 от 2018.01.15 О продлении срока действия свидетельств об утверждении типа средств измерений
№2906 от 2022.11.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (26)
Наличие аналогов СИ: Измерители-регуляторы технологические (ЭЛМЕТРО-ТеИР, Метран-961)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49921-12 23.03.2027 |
Регистраторы видеографические, ЭЛМЕТРО-ВиЭР-104К. ЭЛМЕТРО-ВиЭР-М. Метран-910-104К. Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп") (РОССИЯ г. Челябинск.) |
ОТ МП |
3 года |
|
52982-13 15.01.2028 |
Измерители-регуляторы технологические, ЭЛМЕТРО-ТеИР, Метран-961 Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп") (РОССИЯ г. Челябинск.) |
ОТ МП |
2 года |
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Кто поверяет Измерители-регуляторы технологические (ЭЛМЕТРО-ТеИР, Метран-961)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 4 | 0 | 4 | 0 | 2 | 0 | 2 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 10 | 0 | 6 | 0 | 10 | 0 | 6 | ||
| АО "СИБИАЦ" (RA.RU.312127) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 395 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 19 | 2 | 0 | 15 | 1 | 15 | 0 | 15 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 27 | 0 | 25 | 0 | 25 | 0 | 25 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "ТОАЗ" (RA.RU.310598) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 29 | 10 | 0 | 28 | 0 | 29 | 0 | 28 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 4 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "АНХК" (RA.RU.311979) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1020 | 25 | 512 | 4 | 0 | 1018 | 512 | 2 | |
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 16 | 8 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| АО "КМПО" (RA.RU.311548) | 12 | 0 | 6 | 0 | 0 | 0 | 0 | |||
| ООО "ГАЗПРОМ ПЕРЕРАБОТКА" (РОСС RU.0001.310321) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "СИБИАЦ" (RA.RU.312127) | 23 | 2 | 0 | 21 | 0 | 21 | 0 | 21 | ||
| АО "НПП "ЗАВОД ИСКРА" (RA.RU.310560) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ЦСМ в Челябинской области" (RA.RU.311482) | 34 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 198 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители-регуляторы технологические (ЭЛМЕТРО-ТеИР, Метран-961)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
1620 | 1898 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
1221 | 1898 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4688 | 1898 |
|
ФБУ Челябинский ЦСМ Челябинская область |
570 | 1898 |
|
ФБУ Челябинский ЦСМ Челябинская область |
1390 | 1898 |
Программное обеспечение
Встроенное программное обеспечение (ПО) регулятора имеет идентификационные
данные, приведенные в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Метрологическое ПО регулятора |
TEIR_FW |
2.10 |
6335 |
CRC16 |
Информация о версии и контрольной сумме доступна в меню поверки регулятора.
В регуляторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО измерительной части прибора посредством внешнего интерфейса или с помощью меню прибора.
Внешнее ПО регулятора (поставляется на компакт диске) представляет собой программу конфигурирования регуляторов с ПК и не является метрологически значимым.
Защита регулятора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейма (пломбы) на корпус прибора.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

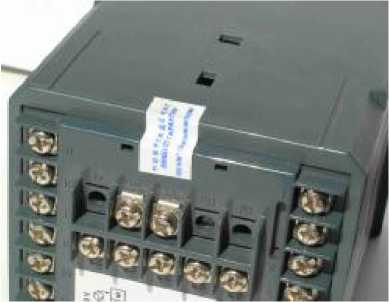

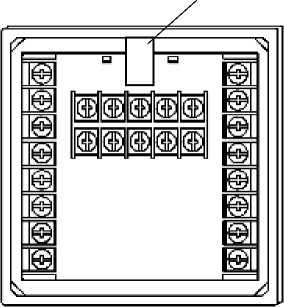

Схема и внешний вид пломбировки от несанкционированного доступа представлена на рисунке 2.
Место размещения защитной пломбы
Рисунок 2 - Схема и внешний вид пломбировки регулятора от несанкционированного доступа.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию (руководство по эксплуатации, паспорт) регулятора типографским способом и на табличку боковой панели корпуса методом термотрансферной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделе 2 документа «Измерители-регуляторы технологические ЭЛМЕТРО-ТеИР, Метран-961. Руководство по эксплуатации. 3087.000 РЭ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям-регуляторам технологическим ЭЛМЕТРО-ТеИР, Метран-961
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 22261-94. ЕССП. Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ТУ 4211-017-99278829-2012 Измерители-регуляторы технологические ЭЛМЕТРО-ТеИР, Метран-961. Технические условия.
Лист № 6 всего листов 6
Поверка
Поверкаосуществляется в соответствии с разделом 3 "Методика поверки" документа «Измерители-регуляторы технологические ЭЛМЕТРО-ТеИР, Метран-961. Руководство по эксплуатации. 3087.000 РЭ», согласованным с ГЦИ СИ ФГУП «ВНИИМС» 05.12.2012 г.
Перечень основного оборудования, применяемого для поверки регуляторов: многофункциональный портативный калибратор МЕТРАН 510- ПКМ , пределы до -пускаемой основной погрешности:
- в диапазоне от 0 до 24 мА ± (0,015%ИВ+1 мкА) - в режиме воспроизведений;
- в диапазоне от 0 до 20 мА ± (0,015%ИВ+1 мкА) - в режиме измерений;
- в диапазоне от 0 до 100 мВ ± (0,015% ИВ+5 мкВ) в режиме воспроизведений;
- в диапазоне от 0 до 1 В ± (0,015% ИВ +0,05 мВ) в режиме воспроизведений ;
- в диапазоне от 0 до 400 Ом ± (0,015% ИВ+0,02 Ом) в режиме воспроизведений. Кабельная термопара: тип К, класс допуска 2, НСХ по ГОСТ 8.585-01. С рабочей длиной > 700 мм, диаметр термоэлектродов 1...1,5 мм.
Термометр ТЛ-4: Диапазон измерения от 0 до 55 °С, с ценой деления ±0,1 °С.
Изготовитель
ООО «ЭлМетро Групп»,454106, г.Челябинск, ул. Неглинная, д.21
Тел. (351) 793-8028
Факс (351) 742-6884
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»),Регулятор выполнен в щитовом исполнении. На передней панели прибора расположены:
-
- светодиодное четырехразрядное табло;
-
- линейная светодиодная шкала;
-
- светодиодные индикаторы режимов работы;
-
- клавиатура, с помощью которой выбираются режимы работы прибора и вводятся значения устанавливаемых параметров.
На задней панели расположен клеммный блок с контактами питания 220 В, заземления, аналогового входа, выхода сигнализации, силовых реле (-3Р), оптосимисторов (-1Р2С), встроенного блока питания 24В (-БП), токового выхода (-Т), сетевого интерфейса RS-485 (RS485).
Принцип работы регулятора основан на измерении входного сигнала, его обработке микроконтроллером и, в зависимости от выбранного алгоритма работы, формировании управляющего воздействия (в виде дискретных или аналоговых электрических сигналов) с помощью выходных устройств:
• реле сигнализации;
-
• управляющие реле или оптосимисторы;
-
• выходные сигналы силы постоянного тока (0-5) мА, (0-20) мА, (4-20) мА.
Количество и тип применяемых дискретных выходов, наличие токового выхода, источника питания подключаемых датчиков, тип интерфейса определяются модификацией регулятора и указываются при заказе.
Регулятор выполняет функции позиционного регулирования, ПИД регулирования (исполнение - ПИД) или регулирования с программным заданием временного профиля (исполнение - ПРОГ).
Фотографии общего вида регулятора представлены на рисунке 1.
Рисунок 1 - Фотографии общего вида регулятора
Т^на-»п-^мИЙ
LOW
Комплект поставки регуляторов соответствует таблице 6 Таблица 6
|
Наименование |
Количество |
|
Измеритель-регулятор технологический |
1 шт. |
|
Набор для щитового крепления прибора |
1 компл. |
|
Паспорт ПС |
1 экз. |
|
Руководство по эксплуатации РЭ |
1 экз. 1) |
|
Диск с ПО |
1шт. 1),2) |
|
Примечания 1) При поставке более 5 штук каждые 5 приборов комплектуются 1 экземпляром руководства | |
|
по эксплуатации (диском с ПО). 2) Поставляется только в комплекте с регуляторами исполнений RS485. | |
Диапазоны измерений и пределы допускаемых основной и дополнительной погрешностей измерения электрических сигналов приведены в таблице 2.
Таблица 2
|
Функция |
Диапазон |
Единица младшего разряда |
Пределы допускаемой основной погрешности в диапазоне температур от 15 до 35 °С, ± |
Пределы допускаемой дополнительной абсолютной погрешности на каждые 10 °С в диапазоне температур от -10 до 15 °С и от 35 до 60 °С, ± |
|
Измерение силы по стоянного тока |
± (0 - 24) мА |
0,01 мА |
0,06%ИВ* + 8 мкА |
10 мкА |
|
Измерение напряже- |
± (0 - 110) мВ |
0,1 мВ |
0,06%ИВ* + 40 мкВ |
50 мкВ |
|
ния постоянного тока |
± (0 - 1,1) В |
1 мВ |
0,06%ИВ* + 0,4 мВ |
0,5 мВ |
|
Измерение сопротивления постоянному току |
0 - 325 Ом |
0,1 Ом |
0,06%ИВ* + 0,13 Ом |
0,16 Ом |
|
Примечания * ИВ - значение измеряемой величины. | ||||
Регулятор обеспечивает измерение выходных сигналов термопар (далее по тексту ТП) c НСХ по ГОСТ Р 8.585 - 2001 с возможностью компенсации температуры "холодного спая". Типы ТП, пределы допускаемой основной погрешности и диапазоны измерений выходных сигналов термопар приведены в таблице 3.
Таблица 3
|
Тип ТП |
Диапазон, °С |
Пределы допускаемой основной погрешности в диапазоне температур от 15 до 35 °С, ±°С * |
Единица младшего разряда индикации, °С |
|
A-1 (ТВР) |
0 - 400 |
4,1-0,0038^T |
0,1; 1** |
|
400 - 2200 |
1,7+0,0022-T | ||
|
A-2 (ТВР) |
0 - 300 |
4,4-0,006^T | |
|
300 - 1800 |
2,1+0,0017^T | ||
|
A-3 (ТВР) |
0 - 300 |
4,1-0,005-T | |
|
300 - 1800 |
2,1+0,0017^T | ||
|
J (ТЖК ) |
-200 - 0 |
0,8-0,013-T | |
|
0 - 1000 |
0,8+0,0005^T | ||
|
R (ТПП 13) |
-50 - 200 |
9,6-0,026^Т | |
|
200 - 1768 |
4,4 | ||
|
S (ТПП 10) |
-50 - 200 |
9-0,02^Т | |
|
200 - 1700 |
5,1-0,0005^Т | ||
|
B (ТПР) |
500 - 1000 |
11,7-0,007-Т | |
|
1000 - 1820 |
5,3-0,0006^Т | ||
|
E (ТХКн) |
-200 - 0 |
0,75-0,012^Т | |
|
0 - 1000 |
0,75+0,0004^Т | ||
|
N (ТНН) |
-200 - 0 |
1,5-0,02-Т | |
|
0 - 1300 |
1,5+0,0003-Т | ||
|
K (ТХА) |
-200 - 0 |
1-0,015-Т | |
|
0 - 1300 |
1+0,0009^Т | ||
|
M (ТМК) |
-200 - -100 |
-0,4-0,022^Т | |
|
-100 - 100 |
1,3-0,005-Т | ||
|
L (ТХК) |
-200 - 0 |
0,7-0,012-Т | |
|
0 - 800 |
0,7+0,0003^Т | ||
|
Т (ТМК) |
-200 - 0 |
1,1-0,016-T | |
|
0 - 400 |
1,1-0,0005-T | ||
|
Примечания Т - измеренное значение температуры; * Погрешность указана без учета погрешности канала компенсации температуры холодного спая. Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая ±1°С (включая погрешность термокомпенсационного датчика); ** Зависит от текущей температуры | |||
Регулятор обеспечивает измерение сигналов термопреобразователей сопротивления (далее по тексту ТС) с НСХ по ГОСТ 6651-2009. Типы ТС, пределы допускаемой основной погрешности и диапазоны измерений выходных сигналов ТС приведены в таблице 4.
Таблица 4
|
Тип ТС |
Диапазон, °С |
Пределы допускаемой основной погрешности в диапазоне температур от 15 до 35°С, ±°С* |
Единица младшего разряда индикатора, °С | |
|
Платиновые (ТСП) |
50П (а =0,00391 °С-1) |
-200 - 600 |
0,8+0,001-Т |
0,1 |
|
100П (а =0,00391 °С-1) |
0,5+0,0008^Т | |||
|
Pt50 (а =0,00385 °С-1) |
0,8+0,001-Т | |||
|
Pt100 (а =0,00385 °С-1) |
0,5+0,0008^Т | |||
|
Медные (ТСМ) |
50М (а =0,00428 °С-1) |
-200 - 200 |
0,8+0,0005^Т | |
|
100М (а =0,00428 °С-1) |
0,5+0,0005^Т | |||
|
Cu50 (а =0,00426 °С-1) |
-50 200 |
0,8+0,0006^Т | ||
|
Cu100 (а =0,00426 °С-1) |
0,5+0,0006^Т | |||
|
Примечания Т - измеренное значение температуры | ||||
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды, в диапазоне температур от минус 10 °С до плюс 15 °С и от 35 до 60 °С не превышают пределов допускаемой основной погрешности на каждые 10 °С при измерении выходных сигналов ТП и ТС.
Регулятор в исполнении «Т» имеет изолированный активный аналоговый выход сигналов силы постоянного тока по ГОСТ 26.011-80. Выходной диапазон выбирается программно. Параметры выхода соответствуют таблице 5.
Таблица 5
|
Выходной диапазон, мА |
Пределы допускаемой основной погрешности в диапазоне температур от 15 до 35 °C, ± |
Пределы допускаемой дополнительной погрешности на 10 °C вне диапазона температур от 15 до 35 °С |
Максимальное нагрузочное сопротивление, Ом |
|
0 - 5 |
0,06%-ТВ*+8 мкА |
Не более предела основной погрешности |
2500 |
|
0 - 20 |
600 | ||
|
4 - 20 | |||
|
Примечание * ТВ — текущая величина генерируемого тока | |||
Регулятор в исполнение «БП» имеет встроенный источник питания, предназначенный для питания измерительных преобразователей на токовой петле.
Питание регулятора осуществляется от сети переменного однофазного тока напряжением 220 В ± 20% и частотой 50 Гц.
Мощность, потребляемая от сети 220 В, Вт, не более 10.
Температура окружающей среды, °С от минус 10 до плюс 60.
По степени защиты от воздействия пыли и воды регулятор соответствует исполнению: с фронтальной стороны IP54, с задней — IP20 по ГОСТ 14254.
Масса регулятора, кг, не более 0,5.
Габаритные размеры, мм 96 х 96 х 130.
Средний срок службы, лет, не менее 10.
