Номер по Госреестру СИ: 52977-13
52977-13 Преобразователи уровня ультразвуковые
(MSP 422-В28)
Назначение средства измерений:
Преобразователи уровня ультразвуковые MSP 422-В28 (далее - преобразователи) предназначены для бесконтактного измерения уровня жидкости в резервуарах с маслом на Адлерской ТЭС.
Внешний вид.
Преобразователи уровня ультразвуковые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 142847
ID в реестре СИ - 365247
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет данных,
Производитель
Изготовитель - Фирма "Solartron Mobrey Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 731 дн.
Приказы РСТ, где упоминается данный тип СИ
№2126 от 2018.10.04 О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 52977 "Дозиметры-радиометры РАДЭКС МКС-1009" и внесении изменений в описание типа
№3405 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Информатизация здоровья" (ТК 468)
Наличие аналогов СИ: Преобразователи уровня ультразвуковые (MSP 422-В28)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Solartron Mobrey Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
15642-01 01.12.2006 |
Преобразователи плотности и вязкости жидкости измерительные, 7827, 7828, 7829 Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
15643-01 01.12.2006 |
Преобразователи вязкости жидкости измерительные, Covimat 105 Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
15644-01 01.12.2006 |
Преобразователи плотности жидкости измерительные, 7835, 7845, 7846, 7847 Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
15645-01 01.12.2006 |
Устройства измерения параметров жидкости и газа, 7950, 7951, 7955 Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
15781-01 01.12.2006 |
Преобразователи плотности газа измерительные, 7812, 3098 Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
25047-03 |
Вычислители расхода газа, 7951AA Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
26579-04 |
Устройства измерения параметров жидкости и газа, 7951 Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27001-04 01.06.2009 |
Ротаметры, KDG 250 Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
3 года | |
|
27332-04 |
Вычислители расхода газа, 7951AA Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
27332-04 |
Вычислители расхода газа, 7951AA Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
31226-06 |
Преобразователи плотности, 7828 Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
33428-06 01.01.2012 |
Уровнемеры, MRL 700H Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
37185-08 |
Вискозиметр цифровой, Solartron 7829 Master Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
38116-08 |
Вычислители расхода газа, 7951АА Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
52977-13 |
Преобразователи уровня ультразвуковые, MSP 422-В28 Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
2 года |
|
29169-05 01.06.2010 |
Модули измерительные автономные серии, 3595 моделей 35951В и 35951С Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Преобразователи уровня ультразвуковые (MSP 422-В28)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Смоленский ЦСМ» (RA.RU.311305) | РСТ | 20 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Преобразователи уровня ультразвуковые (MSP 422-В28)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
4200 | 3955 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
3610 | 3955 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4056 | 3955 |
Программное обеспечение
Преобразователь имеет встроенное ПО, предназначенное для выполнения вычислений уровня.
|
Таблица 1 - Идентиф |
икационные данные программного обеспечения (ПО) | |||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО Преобразователи уровня ультразвуковые MSP 422-В28 |
firmware |
Не ниже 1.2А |
- |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Преобразователь уровня ультразвуковой MSP 422-В28. Руководство по установке, эксплуатации и обслуживанию».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям уровня ультразвуковым MSP 422-В28-
1. ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.
-
2. Техническая документация Solatron Mobrey Limited, Великобритания.
Поверка
Поверкаосуществляется по документу МП 52977-13 «Преобразователи уровня ультразвуковые MSP 422-В28. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2012 г.
Основные средства поверки:
-
- рулетки измерительные по ГОСТ 7502-98 класса точности 2 с диапазоном измерений
1 м и 15 м или лазерные дальномеры с абсолютной погрешностью ± 1 мм.
-
- миллиамперметр постоянного тока с погрешностью измерений не более ± 0,02 %.
Испытательный центр
Государственный центр испытаний средств измерений(ГЦИ СИ) ФГУП «ВНИИМС», г. Москва
Принцип действия основан на излучении ультразвуковых импульсов. Излученный сигнал отражается от поверхности измеряемой среды и принимается преобразователем. Преобразователь измеряет расстояние до поверхности измеряемой среды на основании задержки времени между излучением и приемом отраженного ультразвукового импульса от поверхности измеряемой среды. Уровень жидкости вычисляется как разность высоты установки преобразователя на резервуаре и измеренного расстояния до измеряемой среды.
Преобразователи состоят из электронного блока и излучателя. Информация об измеряемой величине может считываться с жидкокристаллического индикатора (ЖКИ), расположенного под крышкой электронного блока преобразователя, а также передаваться дистанционно в виде аналогового сигнала 4-20 мА.

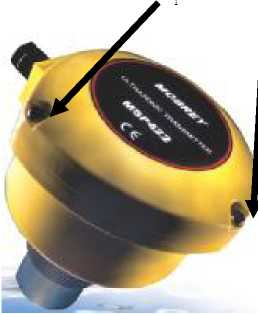

Рис. 1. Общий вид преобразователей уровня ультразвуковых MSP 422-В28.
места установки пломб
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений, м |
от 0,3 до 8 |
|
Пределы допускаемой погрешности, приведенной к диапазону измерений, % |
± 1 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Габаритные размеры преобразователя, мм, не более |
200х161х102 |
|
Масса преобразователя, кг, не более |
8,5 |
|
Напряжение питания постоянного тока, В |
от 12 до 30 |
|
Потребляемая мощность, Вт |
1 |
|
Температура окружающей среды, °С |
от плюс 20 до плюс 50 |
|
Давление окружающей среды, кПа |
от 84 кПа до 106,7 кПа |
|
Температура измеряемой среды, °С |
от 0 до плюс 50 |
