Номер по Госреестру СИ: 52958-13
52958-13 Анализаторы общего кислорода и растворенного углекислого газа
(c-TPO)
Назначение средства измерений:
Анализаторы общего кислорода и растворенного углекислого газа c-TPO предназначены для измерения объемной доли кислорода в газовых смесях, растворенного кислорода, парциального давления и температуры над жидкостью, а также определения по результатам измерения температуры и давления содержания растворенного углекислого газа.
Внешний вид.
Анализаторы общего кислорода и растворенного углекислого газа
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 12.03.2018
Номер записи - 142829
ID в реестре СИ - 365229
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Haffmans B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы общего кислорода и растворенного углекислого газа (c-TPO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Haffmans B.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22157-01 01.12.2006 |
Манометры специальные, GCD Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22158-01 01.12.2006 |
Приборы для измерений содержания примесей и контроля чистоты углекислого газа, CPT Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22159-01 01.12.2006 |
Приборы для измерений температуры, давления и времени термообработки с устройствами считывания, PU-Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22160-01 01.12.2006 |
Мутномеры лабораторные, VOS Rota Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22161-01 01.12.2006 |
Плотномеры, Plato Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22162-01 01.12.2006 |
Анализаторы содержания углекислого газа в жидкости, Gehaltemeter Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22163-01 01.12.2006 |
Приборы для измерения пеностойкости пива, NIBEM-T Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22163-08 01.01.2014 |
Приборы для измерения пеностойкости пива, NIBEM-T, NIBEM-TPH Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
22164-01 01.12.2006 |
Газоанализаторы, Carbo Zirox Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22164-08 01.10.2013 |
Газоанализаторы кислорода, Carbo-Zirox мод. SGM-6, SGM-7 Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
22165-01 01.12.2006 |
Приборы для измерений температуры точки росы, DPT Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22166-01 01.12.2006 |
Устройства для измерения содержания воздуха в бутылке и банке, IAM Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22166-08 01.01.2014 |
Устройства для измерения содержания воздуха в бутылке и банке, IAM Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
22167-01 01.12.2006 |
Измерители температуры и давления жидкости и газа в кегах, Keg-Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
22167-08 01.10.2013 |
Измерители температуры и давления жидкости и газа в кегах, KEG-MONITOR Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
22168-01 01.12.2006 |
Измерители температуры и удельной электрической проводимости моющего раствора, Bottle-Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
38287-08 01.08.2013 |
Приборы для калибровки манометров, GCD Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
38469-08 01.09.2013 |
Приборы для измерения температуры точки росы, DPT Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
38762-08 01.10.2013 |
Мутномеры лабораторные, VOS Rota Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
38762-16 02.06.2021 |
Мутномеры лабораторные, VOS Rota 90 и VOS Rota 90/25 Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
38801-08 01.10.2013 |
Плотномеры, Plato Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
39069-08 01.11.2013 |
Приборы для измерений температуры, давления и времени термообработки с устройствами считывания данных, PU-Monitor (приборы) RPC (устройства) Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
39406-08 01.01.2014 |
Приборы для контроля качества мойки бутылок, Bottle Monitor Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
39688-08 01.01.2014 |
Анализаторы содержания растворенных кислорода и углекислого газа в жидкости, AGM, c-AGM, c-DGM, OGM Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
39975-08 01.01.2014 |
Анализаторы содержания углекислого газа в жидкости, GMT, DGM-03, DGM-04, i-DGM, ICC-2000, ICM-2000, ICD-2000, CBL-04 Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
40212-08 01.01.2014 |
Приборы для контроля чистоты углекислого газа, CPT Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
48477-11 12.09.2021 |
Анализаторы содержания растворенного кислорода в жидкости, o-DGM Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
51664-12 01.11.2017 |
Анализаторы растворенного углекислого газа и кислорода в жидкости, AuCoMet-i Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
52958-13 12.03.2018 |
Анализаторы общего кислорода и растворенного углекислого газа, c-TPO Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
52959-13 12.03.2018 |
Анализаторы мутности потока стационарные, OptHaze Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
67534-17 17.05.2022 |
Калибраторы давления, GCD Фирма "Haffmans B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Анализаторы общего кислорода и растворенного углекислого газа (c-TPO)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы общего кислорода и растворенного углекислого газа (c-TPO)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли растворенного кислорода, парциального давления и температуры над жидкостью, а также определения по результатам измерения температуры и давления содержания растворенного углекислого газа.
Программное обеспечение анализатора идентифицируется при включении анализатора, путем вывода на дисплей номера версии, а также через меню анализатора.
Программное обеспечение выполняет следующие функции:
-
- прием и обработку измерительной информации;
-
- формирование выходного цифрового сигнала;
-
- проведение калибровки анализатора;
-
- расчет по параметрам парциального давления и температуры над жидкостью содержания растворенного углекислого газа;
-
- пересчет единиц измерения;
-
- диагностика состояния аппаратной части.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
c-TPO Inpack TPO/CO2 meter |
c-TPO |
1.05-02 |
0xC117 |
CRC16 |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. | ||||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализаторов. Уровень защиты встроенного программного обеспечения анализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на боковой поверхности анализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Анализаторы общего кислорода и растворенного углекислого газа c-TPO. Руководство по эксплуатации», 2012 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам общего кислорода и растворенного углекислого газа c-TPO-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ Р 51154-98 Пиво. Методы определения двуокиси углерода и стойкости.
-
3 ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
-
4 ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
-
5 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
6 Р 50.2.045-2005 Государственная система обеспечения единства измерений. Анализаторы растворенного в воде кислорода. Методика поверки.
-
7 МИ 1997-89 Преобразователи давления измерительные . Методика поверки.
-
8 Техническая документация фирмы «Haffmans B.V.».
Поверка
Поверкаосуществляется по документам:
- МП 242-1430-2012 «Анализаторы общего кислорода и растворенного углекислого газа c-TPO. Методика поверки», утверждена ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 18 октября 2012 г.
- Р 50.2.045-2005 «Государственная система обеспечения единства измерений . Анализаторы растворенного в воде кислорода. Методика поверки»
- МИ 1997-89 «Преобразователи давления измерительные . Методика поверки » Основные средства поверки:
-
- стандартные образцы газовых смесей состава кислород - азот (№№ по реестру ГС 4284-88, 3710-88, 3723-87, 3722-87) по ТУ 6-16-2956-92 в баллонах под давлением;
-
- термометр лабораторный электронный ЛТ-300 по ТУ 42 1198-041-44229117-10, диапазон измеряемых температур от минус 50 до 300 °С, погрешность в диапазоне от минус 50 до 199,99 °С ± 0,05 °С;
-
- калибратор давления портативный Метран 501-ПКД-Р по ТУ 4381-056-51453097-2009, диапазон измерений от 0 до 60 МПа, погрешность ± 0,05 %.
Изготовитель
Фирма «Haffmans B.V.», Нидерланды
Адрес: Marinus Dammeweg 30, 5928 Venlo, Нидерланды.
Заявитель
Представительство АО «Пентейр Уотер Технологи Холдинг Б.Ф.», Москва
Адрес: 123458, Москва, проезд 607, д.30, офис 512, тел./факс (495)-730-5432, www.sptholding.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», Санкт-Петербург Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14 e-mail: info@vniim.ruАнализаторы общего кислорода и растворенного углекислого газа c-TPO (далее - анализаторы) представляют собой стационарные приборы периодического действия.
Принцип действия анализаторов:
-
- по каналу кислорода (O2) - оптический, основанный на изменении интенсивности люминесцентного свечения кислородно - чувствительного слоя в зависимости от содержания кислорода в анализируемой жидкости или газе;
-
- по каналу температуры (T) - полупроводниковый;
-
- по каналу давления (p) - деформационный, основанный на преобразовании деформации упругой мембраны в электрический сигнал, пропорциональный измеряемому давлению.
Содержание растворенного углекислого газа (CO2) определяется расчетным методом на основании закона Генри по результатам измерения парциального давления и температуры над жидкостью.
Конструктивно анализатор выполнен одноблочным в металлическом корпусе.
На лицевой панели блока управления находятся жидкокристаллический дисплей и кнопки управления. Для работы анализатора необходимо обеспечить подачу азота особой чистоты или диоксида углерода. Входные и выходные штуцера находятся на боковой панели анализатора.
Анализаторы обеспечивают:
-
- выдачу измерительной и служебной информации на жидкокристаллический дисплей;
-
- передачу цифрового сигнала через USB - порт.
Степень защиты корпуса анализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96 - IP 23.

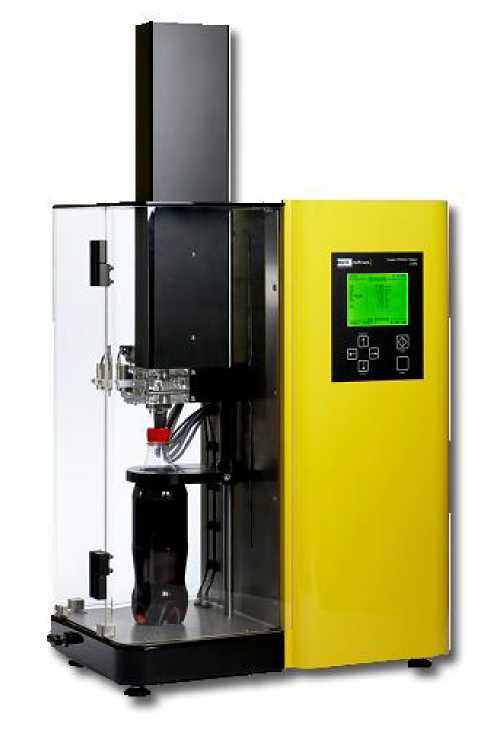

Внешний вид анализатора приведен на рисунке 1.
Рисунок 1 - Внешний вид анализаторов общего кислорода и растворенного углекислого газа c-TPO
Комплект поставки анализатора приведен в таблице 4. Таблица 4
|
Наименование |
Количество |
Примечание |
|
Анализатор общего кислорода и растворенного углекислого газа c-TPO |
1 шт. | |
|
Трубка для подачи воды (длина 2 м.) |
2 шт. | |
|
Трубка для подачи N2 или CO2 (длина 2 м.) |
1 шт. | |
|
Фильтр для воды |
1 шт. | |
|
Расходомер |
1 шт. | |
|
Комплект принадлежностей |
1 компл. | |
|
Комплект для калибровки по давлению |
1 шт. |
по заказу |
|
Держатель банок |
1 шт. |
по заказу |
|
Устройство считывания штрих-кода |
1 шт. |
по заказу |
|
Принтер |
1 шт. |
по заказу |
|
Бутылкодержатель |
1 шт. |
по заказу |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки МП 242-1430-2012 |
1 экз. |
-
1) Диапазоны измерений и пределы допускаемой погрешности анализаторов приведены в таблице 2.
Таблица 2
|
Определяемый компонент / параметр |
Диапазон измерений |
Пределы допускаемой погрешности | |
|
приведенной, % |
абсолютной | ||
|
Кислород (O2) |
От 0 до 4,18 % об.д. |
- |
± (0,05 + 0,04-С) % об.д. |
|
Растворенный кислород |
От 0 до 2000 млрд-1 |
± 5 |
- |
|
Температура (T) |
От минус 5 до 40 °С |
- |
± 0,2 °С |
|
Давление (p) |
От 0 до 500 кПа |
- |
± 3,0 кПа |
|
Примечания:
| |||
-
2) Диапазон показаний массовой концентрации растворенного углекислого газа (CO2), г/л от 2 до 15.
Примечание - результаты расчета содержания растворенного углекислого газа могут отображаться в единицах измерений: кг/см2, кПа, % об.д.
-
3) Время прогрева, с, не более 120.
-
4) Время проведения одного измерения, мин 5.
-
5) Электрическое питание осуществляется однофазным переменным током частотой
(50 ± 1) Гц, напряжением в диапазоне от 80 до 240 В.
|
6) Потребляемая мощность, Вт, не более |
100. |
|
7) Габаритные размеры, мм, не более | |
|
- высота |
1120, |
|
- ширина |
330, |
|
- длина |
550. |
|
8) Масса, кг, не более |
40. |
|
9) Средний срок службы, лет |
10. |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающей среды, °С |
от минус 5 до 40 |
|
- диапазон относительной влажности воздуха при температуре 25 °С, % | |
|
(без конденсации влаги) |
от 30 до 90 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106 |
