Номер по Госреестру СИ: 52703-13
52703-13 Спектрорефлектометры лабораторные портативные
(LPSR-300)
Назначение средства измерений:
Спектрорефлектометры лабораторные портативные LPSR-300 (далее - спектрореф-лектометры) предназначены для измерения спектрального коэффициента диффузного отражения в спектральном диапазоне от 250 до 2500 нм.
Внешний вид.
Спектрорефлектометры лабораторные портативные
Рисунок № 1
Внешний вид.
Спектрорефлектометры лабораторные портативные
Рисунок № 2
Внешний вид.
Спектрорефлектометры лабораторные портативные
Рисунок № 3
Внешний вид.
Спектрорефлектометры лабораторные портативные
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 08.02.2018
Номер записи - 142536
ID в реестре СИ - 364936
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Спектрорефлектометр лабораторный портативный LPSR-300, Спектрорефлектометр лабораторный портативный LPSR, Нет модификации, -,
Производитель
Изготовитель - Фирма "AZ Technology Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 11053 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Спектрорефлектометры лабораторные портативные (LPSR-300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "AZ Technology Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
52703-13 08.02.2018 |
Спектрорефлектометры лабораторные портативные, LPSR-300 Фирма "AZ Technology Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
79568-20 20.11.2025 |
Рефлектометры, "TESA - 2000" Фирма "AZ Technology Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Кто поверяет Спектрорефлектометры лабораторные портативные (LPSR-300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрорефлектометры лабораторные портативные (LPSR-300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление спектрорефлектометрами осуществляется с помощью программного обеспечения, установленного на портативном компьютере, встроенном в верхнюю часть модуля блока питания. Настройка спректрорефлектометров и проведение измерений, включая визуальный анализ экспериментальных данных, выполняется посредством меню, отображаемых на дисплее портативного компьютера.
Для сохранения, архивирования и вывода на дисплей полученных с помощью спек-трорефлектометров результатов используются интерфейсное компьютерное приложение и программные средства ведения баз данных. Программное обеспечение, предназначенное для работы в операционной системе Windows XP®, обеспечивает полный контроль всех функций спектрорефлектометров.
Программное обеспечение (ПО) имеет следующие идентификационные данные:
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО спектрофотометров лабораторных портативных |
LPSR-300 Application |
1.0.0.1 |
600d3c81e81d16ca470 4870b03f2c7f3 |
md5 |
Средства защиты метрологически значимой части ПО спектрорефлектометров и измеренных данных от изменения или удаления в случае возникновения непредсказуемых физических воздействий, информирования пользователя ПО об изменении или удалении метрологически значимой части ПО или изменении данных не реализованы. Журналы фиксации ошибок и изменений случайного и непреднамеренного характера отсутствуют.
Специальные средства защиты, исключающие возможность несанкционированной модификации, загрузки, считывания из памяти спектрорефлектометра, удаления или иных преднамеренных изменений метрологически значимой части ПО и измеренных данных не реализованы.
Уровень защиты программного обеспечения спектрорефлектометров от непреднамеренных и преднамеренных изменений соответствует уровню «В» согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.
Лист № 5 всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений «Спектрорефлектометры лабораторные портативные LPSR-300. Руководство по эксплуатации» раздел 3 «Приложение LPSR 300», раздел 4 «управление спектрорефлектометрами».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрореф-лектометрам лабораторным портативным LPSR-300-
1. ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания в диапазоне длин волн 0,2 - 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 - 20,0 мкм».
-
2. Техническая документация фирмы «AZ Technology Inc.», США.
Поверка
Поверкаосуществляется по документу: «Спектрорефлектометры лабораторные портативные LPSR-300. Методика поверки № МП 98.Д4-12», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 17 мая 2012г.
Основные средства поверки:
Вторичный эталон единиц спектральных коэффициентов направленного пропускания, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 2,5 мкм, рег. № ВЭТ 156-5-2003.
Основные метрологические характеристики:
Значение абсолютной погрешности измерения спектрального коэффициента диффузного отражения
в диапазоне от 250 до 860 нм - 0,005;
в диапазоне от 860 до 2500 - 0,02.
Изготовитель
Фирма «AZ Technology Inc.», США
Адрес: 7047 Old Madison Pike, Suite 300 Huntsville, AL 35806, USA. Телефон: +1 256-837-9877
Факс: +1 256-837-1155
E-mail: sales@aztechnology.com
Заявитель
Закрытое Акционерное Общество «Базис» (ЗАО «Базис»).Адрес: 194044, РФ, Санкт - Петербург, ул. Менделеевская, 9.
Телефон: +7 (812) 34-777-01
Факс: +7 (812) 34-777-01
E-mail: info@bazislab.ru.
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vnnofi. ru
Принцип действия спектрорефлектометров основан на регистрации детектором потока излучения от монохроматического источника, отражаемого образцом во всех направлениях, собираемого с помощью интегрирующей сферы и усредняемого за счет рассеяния ее внутренней поверхностью, которая при этом оказывается равномерно освещенной.
В состав спектрорефлектометров входят измерительная ячейка и модуль блока питания. Измерительная ячейка включает в себя монохроматор, лампу накаливания с вольфрамовой нитью, дейтериевую лампу, приемники на основе кремния (Si) и сульфида свинца (PbS), а так же интегрирующую сферу диаметром 115 мм с внутренним покрытием из спектролона.
С помощью спектрорефлектометров можно проводить измерения в автоматическом и ручном режимах.
В автоматическом режиме можно задать только диапазон длин волн, в котором будут проводиться измерения, а все остальные параметры устанавливаются по умолчанию. Для каждой измеряемой точки производится расчет спектрального коэффициента диффузного отражения (значения которого лежат в диапазоне от 0,0 до 1,0), который представляет собой отношение потока отраженного образцом света к потоку падающего на образец света для заданной длины волны. По мере выполнения эксперимента по этим значениям в режиме реального времени в графическом окне дисплея строится кривая зависимости спектрального коэффициента диффузного отражения от длины волны.
В ручном режиме измерений спектрорефлектометра на его дисплей выводятся не только обычные отношения потоков света, но и значения напряжения, измеренные датчиками прибора. В этом режиме можно задать длину волны, на которой будет проводиться измерение, ширину щели, источник излучения (для лампы накаливания можно установить яркость), отрезающий фильтр, коэффициент усиления приемника и сам приемник.
Внешний вид и схемы маркировки и пломбирования спектрорефлекометров представлены на рисунках 1 - 4.
Марка изготовителя
-| Наименование пробора
Серийный номер

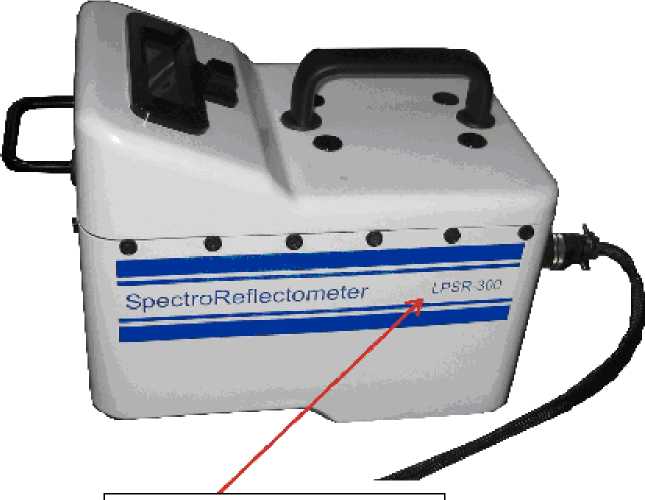

Рисунок 1 - Общий вид измерительной ячейки спектрорефлектометров лабораторных портативных LPSR-300 и места нанесения маркировки
Место нанесения маркировки

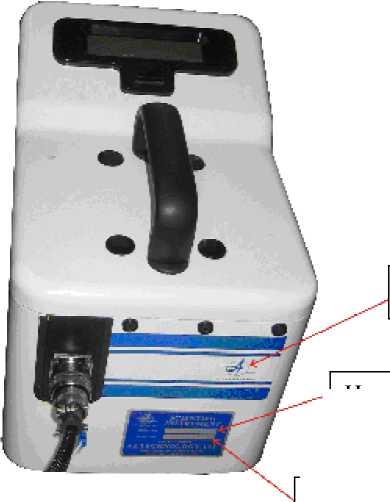

Рисунок 2 - Измерительная ячейка спектрорефлектометров лабораторных портативных LPSR-
300 и место нанесения маркировки (вид сбоку)
Место пломбирования

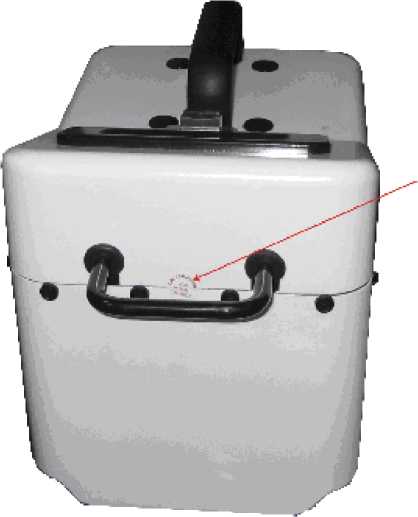

Рисунок 3 - Измерительная ячейка спектрорефлектометров лабораторных портативных LPSR-
300 и место пломбирования (вид сзади)

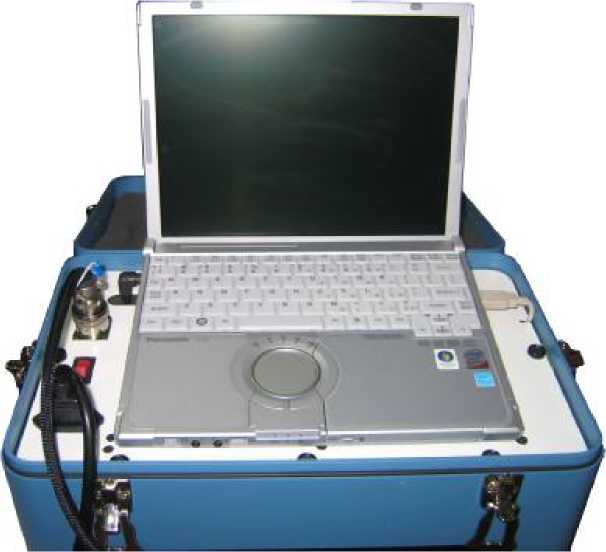

Рисунок 4 - Общий вид модуля блока питания спектрорефлектометров лабораторных портативных LPSR-300 с персональным компьютером
Комплектность спектрорефлектометра представлена в таблице 3. Таблица 3
|
Наименование |
Количество, шт. |
|
Измерительная ячейка спектрорефлектометра |
1 |
|
Модуль блока питания спектрорефлектометра |
1 |
|
Портативный компьютер с программным обеспечением |
1 |
|
Руководство по эксплуатации «Спектрорефлектометры лабораторные портативные Модель LPSR 300» |
1 |
|
Методика поверки |
1 |
|
Футляр для переноски измерительной ячейки прибора |
1 |
|
Крышка апертуры |
1 |
|
Кабель питания |
1 |
спектрорефлектометров лабораторных портативных LPSR-300 приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Спектральный диапазон, нм |
250 - 2500 |
|
Допустимые границы погрешности результата измерения спек- |
±0,05 |
|
трального коэффициента диффузного отражения | |
|
Габаритные размеры основных составных частей, мм, не более - измерительная ячейка |
209,8x351,4x189,6 |
|
- блок питания |
228,6x406,4x508 |
|
Масса основных составных частей, кг, не более - измерительная ячейка |
6,9 |
|
- блок питания |
16 |
|
Минимальный размер образца, мм, не менее |
12,7 |
|
Электропитание осуществляется от сети переменного тока с напряжением, В |
115 |
|
частотой, Гц |
50/60 |
|
Условия эксплуатации: - Температура окружающей среды, оС |
15 - 35 |
|
- Относительная влажность, %, не более |
75 |
|
- Атмосферное давление, кПа |
75 - 106 |
