Номер по Госреестру СИ: 52594-13
52594-13 Калибратор напряженности электростатического поля
(КНЭП-200)
Назначение средства измерений:
Калибратор напряженности электростатического поля КНЭП-200 (далее - калибратор) предназначен для воспроизведения напряженности электростатического поля и электростатического потенциала заряженной поверхности.

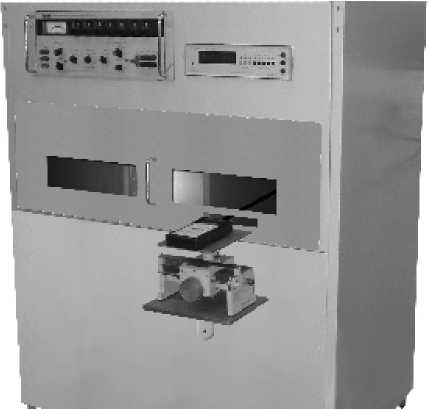

Внешний вид.
Калибратор напряженности электростатического поля
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую стенку калибратора и на титульный лист РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Калибратор напряженности электростатического поля КНЭП-200. Руководство по эксплуатации» Хд 2.085.011.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибратору напряженности электростатического поля КНЭП-200-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 8.027-01 «ГСИ. Государственный первичный эталон и Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
-
3. ГОСТ Р 52319-2005 (МЭК 61010-1:2001) «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
-
4. Техническая документация ФГУП «ВНИИМ им. Д.И. Менделеева».
Поверка
Поверкаосуществляется по методике поверки МП 2201 - 0028 - 2012 «Калибратор напряженности электростатического поля КНЭП-200. Методика поверки», утверждённой ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в ноябре 2012 г.
Средства поверки:
Вольтметр универсальный В7-73/1. Относительная погрешность измерений:
-
- напряжения переменного тока от 1 мВ до 700 В в диапазоне частот от 45 Гц до 100 кГц 0,3 %;
-
- напряжения постоянного тока от 10 мкВ до 1000В 0,01%;
-
- электрического сопротивления в диапазоне от 0,1 до 107 Ом 0,06 %, в диапазоне от 107 до 109 Ом 0,3 %.
Нутромер микрометрический НМ 600. Предел допускаемой абсолютной погрешности в диапазоне измерений от 75 до 600 мм не более ±0,015 мм;
Изготовитель
ФГУП «ВНИИМ им. Д.И. Менделеева ».Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01,
факс (812) 713-01-14, e-mail: info@vniim.ru, http://www/vniim.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер №30001-10Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия калибратора основан на явлении образования однородного электростатического поля в пространстве между двумя параллельными пластинами плоского конденсатора, к которым приложена разность потенциалов.
Калибратор напряжённости электростатического поля представляет собой экранированную камеру, состоящую из двух вертикальных параллельных пластин размерами 580х480х20 мм и горизонтальной пластины размерами 400х400х30 мм, блока высоковольтного источника питания с регулируемым источником входного напряжения и вольтметра с высоковольтным делителем напряжения, расположенных внутри экранированной камеры. Горизонтальная пластина предназначена для воспроизведения электростатического потенциала заряженной поверхности. Экранированная камера оборудована закрывающейся дверцей, через которую помещают исследуемый прибор и клеммой заземления. Дверца имеет прозрачные диэлектрические панели, исключающие доступ к токоведущим частям установки, и снабжена нажимным устройством, предназначенным для замыкания цепи блокировки. Высоковольтный источник питания включается через цепь блокировки, которая замыкается кнопкой при закрытой дверце. Общий вид калибратора приведен на рисунке 1.
Рисунок 1 - Общий вид калибратора
-
- Экранированная камера в сборе - 1 шт.
-
- Крепежные приспособления - 1 комплект.
-
- Вольтметр В7-40/1 № 001798 с высоковольтным делителем напряжения - 1 шт.
-
- Высоковольтный источник питания типа Ultravolt 40A24-P30 № 0256-87 - 1 шт.
-
- Регулируемый источник питания Fluke 335А № 710013 - 1 шт.
-
- Методика поверки МП 2201 - 0024 - 2012 - 1 шт.
-
- Руководство по эксплуатации Хд 2.085.011 - 1 шт.
Диапазон воспроизведения напряженности электростатического поля, кВ/м
Диапазон воспроизведения потенциала заряженной поверхности, кВ Пределы допускаемой относительной погрешности воспроизведения заданного значения напряжённости электростатического поля, % Пределы допускаемой относительной погрешности воспроизведения заданного значения потенциала заряженной поверхности, % Расстояние между пластинами h, мм
Сопротивление изоляции цепи блокировки, МОм, не менее Потребляемая мощность, В^А, не более
Г абаритные размеры (ширина х высота х глубина), мм, не более Масса, кг, не более
Условия эксплуатации:
-
- диапазон температуры окружающей среды, °С
-
- диапазон относительной влажности воздуха, %
-
- диапазон атмосферного давления, кПа, (мм рт.ст)
-
- напряжение питающей сети, В
-
- частота, Гц
от -200 до +200; от -30 до +30;
± 1,5;
± 0,4;
150,0 ± 1,5; 10;
580; 1060х1250х870;
60.
23 ± 5;
65 ± 15; 84-106 (630-795);
230 ± 23;
50,0 ± 0,5.
