Номер по Госреестру СИ: 52346-12
52346-12 Расходомеры-счетчики массовые
(SITRANS F C)
Назначение средства измерений:
Расходомеры-счётчики массовые SITRANS F C предназначены для измерений массового расхода, массы, плотности, температуры, объёмного расхода, объёма жидкости или газа.
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 2
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 3
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 4
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 5
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 6
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 7
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 8
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 9
Внешний вид.
Расходомеры-счетчики массовые
Рисунок № 10
Программное обеспечение
Встроенное программное обеспечение (ПО) расходомера используется для измерения массы, плотности, температуры и объема протекающей через расходомер среды, передачи результатов измерений и настройки, а также отображения данных на дисплее и конфигурировании выходов. Передача результатов измерений для расходомеров производится в виде токового сигнала в диапазоне от 0 до 20 мА (от 4 до 20 мА), частотного сигнала в диапазоне от 0 до 10 кГц, релейным выходом, а также по цифровым интерфейсам HART, RS-485 протокол ModBus RTU, Profibus PA Profile 3, Profibus DP Profile 3, DeviceNet, FOUNDATION Fieldbus HI.
Программирование микроконтроллера электроники расходомера производится на производстве. В дальнейшем исключается возможность считывания и изменения ПО за пределами завода-изготовителя как в полевых так и в лабораторных условиях. После проверки метрологических характеристик блоки электроники расходомеров маркируются соответствующими наклейками.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1
Таблица 1 - Идентификационное данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
SITRANS FCT010 |
SITRANS FCT030 |
MASS6000 | |
Идентиф икационное наименование ПО |
н/о |
н/о |
83С4200 |
Номер версии (идентификационный номер) ПО |
2.03.хх-хх |
2.02.хх-хх (разнесённая версия) 3.02.хх-хх (компактная версия) |
3.01 |
Цифровой идентификатор ПО (контрольная сумма) |
- |
- |
5467DFCBC17E01E22417A A82881C5861 |
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам массовым SITRANS F CГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расходов газа
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости
Техническая документация фирмы «Siemens A/S Flow Instruments»
Поверка
Поверкаосуществляется по документу МП 52346-12 «ГСИ. Расходомеры-счётчики массовые SITRANS F С. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМС» 10.12.2012 г.
Основные средства поверки:
установка расходомерная для измерений массового расхода жидкости с погрешностью ±0,05 % и рабочей средой (вода, керосин, минеральное масло и т.п. с плотностью от 700 до 1000 кг/м3);
электронный счётчик импульсов амплитудой до 50 В, частотой до 10 кГц;
набор ареометров АНТ-1 по ГОСТ 18481-81, ПГ ±0,5 кг/м3;
термометр электронный с диапазоном измерения от 0 до +100 °С, погрешность ±0,1 °С; миллиамперметр постоянного тока, диапазон измерений от 0 до 20 мА, погрешность ±0,05 %. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС»Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Е-mail: office@vniims.ru
Принцип действия расходомеров-счётчиков массовых SITRANS F C основан на действие силы Кориолиса. В состав первичного преобразователя входят упругие стальные трубки, совершающие колебания под действием электромагнитной катушки. При движении потока жидкости или газа через расходомер в упругих стальных трубках под действием силы Кориолиса возникают колебания, разность фаз которых на противоположных концах трубок, пропорциональна массовому расходу измеряемой среды, а значение плотности измеряемой среды пропорционально резонансной частоте колебаний стальных трубок. В MASS МС1(2), FCS400, используются две параллельных трубки, в MASS 2100 и MASS FC 300 - одна трубка, имеющая форму окружности. Присоединение к трубопроводу может быть фланцевым или с помощью адаптеров..
Расходомеры-счётчики массовые SITRANS F C состоят из первичного преобразователя SITRANS F C MASS МС1(2), SITRANS FC300, SITRANS F C MASS 2100, SITRANS FCS400 и электронного блока SITRANS F C MASS 6000, SIFLOW FC070, SITRANS FCT010, SITRANS FCT030.
Первичный преобразователь SITRANS FCS400 работает и поставляется в комплекте с электронным блоком SITRANS FCT010 или SITRANS FCT030. Первичные преобразователи MASS МС1(2), могут работать с электронным блоком MASS 6000 или SIFLOW FC070. Первичные преобразователи MASS FC300, MASS 2100, могут работать с электронным блоком MASS 6000, SIFLOW FC070, SITRANS FCT010 или SITRANS FCT030.
Электронный блок представляет собой микропроцессорное устройство, которое управляет измерительным процессом и рассчитывает массовый расход, массу и другие параметры, осуществляет также постоянную самодиагностику и выдает информацию о нештатных ситуациях. На результаты измерений массы и массового расхода не оказывают влияния температура измеряемой среды, ее плотность, давление, вязкость, проводимость и профиль потока. Связь с ПК может осуществляться по одному из следующих протоколов HART, Profibus, Profibus DP, Profibus PA, Device Net, Lon works, Modbus, Modbus RTU, RS485, CANopen.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

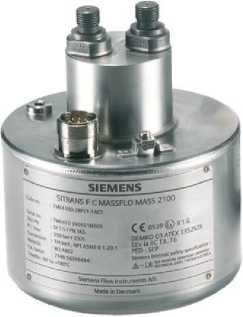

б) MASS 2100
Omens’
в) MASS 2100 DI 1.5

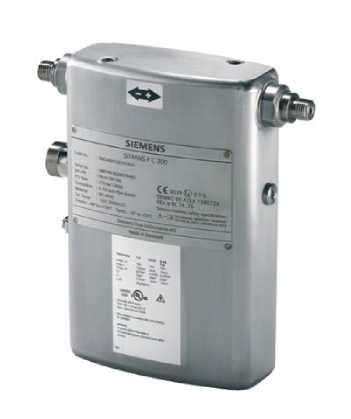

г) FC300 DN 4

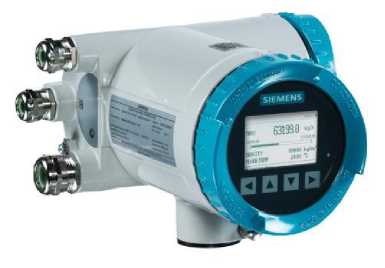

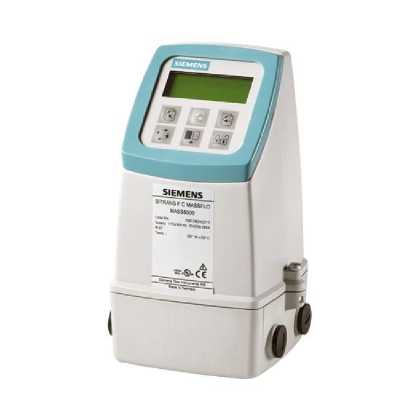

e) MASS 6000
д) MASS 6000 Ex d

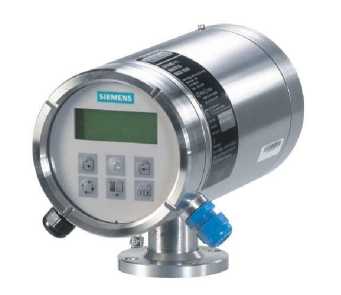

ж) SITRANS FCT030
з) SIFLOW FC070

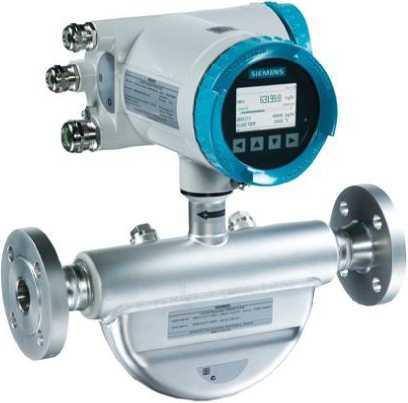

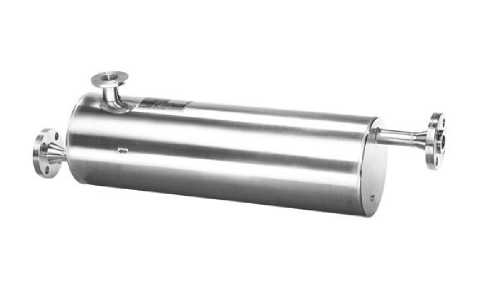

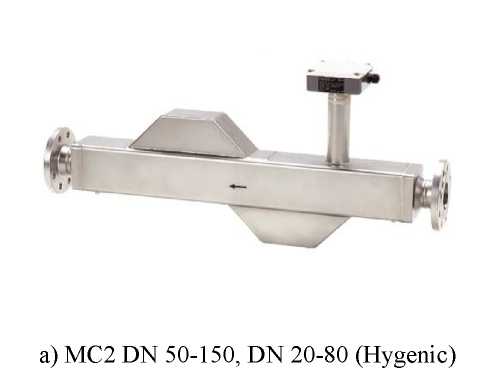

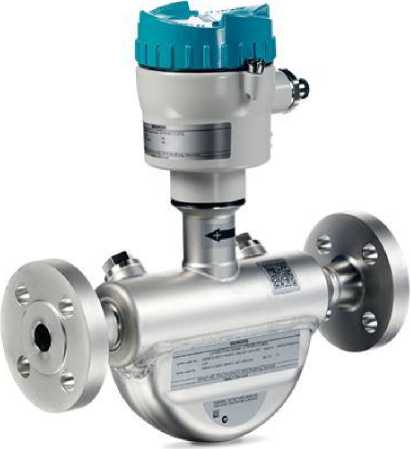

и) SITRANS FC410 (первичный преобразователь FCS400, вторичный преобразователь FCT010) к) SITRANS FC430 первичный преобразователь FCS400, вторичный преобразователь FCT030)
Рисунок 1 - Общий вид средства измерений
Пломба
Пломба

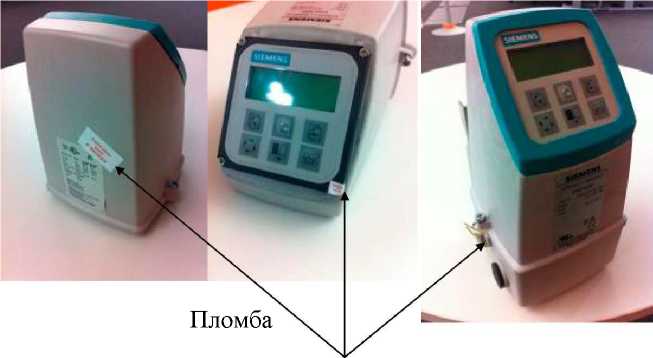

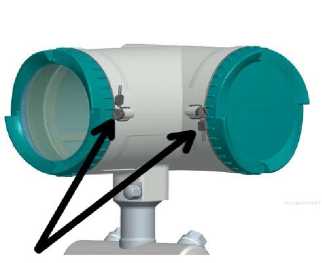

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 4 -
Наименование |
Обозначение |
Количество |
Расходомеры-счётчики массовые |
SITRANS F C |
1 |
Паспорт |
1 | |
Комплект монтажных частей (адаптеров) 1 |
1 | |
Руководство по эксплуатации |
1 | |
Методика поверки |
1 | |
Примечание - комплект адаптеров состоит из хомутов, прокладок и ответных частей, форма, которых соответствует следующим стандартам DIN 11850, DIN 11851, DIN 32676, DS/ISO 2037, ISO 2852, SMS 3008, SMS 3016, BS4825-1, BS4825-3, Tri-Clover®, Tri-Clamp®. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||||||||||
Пределы допускаемой относительной погрешности измерений расхода и массы, % - MASS 2100, MASS FC300, FCS400 - MASS MC 1(2) |
от ±0,1 до ±0,15 11 от ±0,15 до ±0,2 1 | ||||||||||
Диаметр условного прохода, мм |
MASS F C 300 |
MASS 2100 | |||||||||
4 |
1,5 |
3 |
6 |
15 |
25 |
40 | |||||
Диапазон расходов Q, кг/ч |
от 10 до 350 |
от 0,9 до 65 |
от 9 до 250 |
от 45 до 1000 |
от 180 до 5600 |
от 1345 до 25000 |
от 5370 до 52000 | ||||
Предел допускаемой абсолютной погрешности установки нуля, кг/ч |
0,01 |
0,001 |
0,005 |
0,05 |
0,2 |
1,5 |
6,0 | ||||
Пределы допускаемой относительной погрешности измерений объёма, % |
±0,25 | ||||||||||
Диапазон измерений плотности, г/см3 |
от 0,1 до 2,9 | ||||||||||
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±1,5 |
±1,0 |
±1,5 |
±1,5 |
±0,5 |
±0,5 |
±0,5 | ||||
Диапазон температур измеряемой среды, °С |
от -40 до +180 |
от -50 до +180 | |||||||||
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 | ||||||||||
Диапазон изменения крепости, % |
от 35 до 99 | ||||||||||
MASS МС 1(2) | |||||||||||
Диаметр условного прохода, мм |
50 |
65 |
80 |
100 |
150 | ||||||
Диапазон расходов Q, кг/ч |
от 11040 до 42600 |
от 22680 до 87000 |
от 29520 до 113400 |
от 49920 до 192000 |
от 132000 до 510000 | ||||||
Предел допускаемой абсолютной погрешности установки нуля, кг/ч |
5,52 |
11,34 |
14,8 |
25,0 |
35,5 | ||||||
Диапазон измерений плотности, г/см3 |
от 0,5 до 3,5 | ||||||||||
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±1,0 |
Продолжение таблицы 2
Наименование характеристики |
Значение | |||||
Диапазон температур температур измеряемой среды, С° |
от -50 до +180 | |||||
Пределы допускаемой абсолютной погрешности измерений температуры,°С |
±0,5 | |||||
Пределы допускаемой относительной погрешности измерений объёма, % |
±0,2 | |||||
SITRANS FC410, SITRANS FC430 | ||||||
Диаметр условного прохода, Ду, мм |
15 |
25 |
50 |
80 |
100 |
150 |
Максимальный расход, кг/ч |
3700 |
11500 |
52000 |
136000 |
285800 |
459200 |
Пределы допускаемой абсолютной погрешности установки нуля, кг/ч |
±0,2 |
±2,0 |
±7,5 |
±18,0 |
±41,6 |
±68,8 |
Диапазон измерений плотности, кг/м3 |
от 1 до 5000 | |||||
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±5; ±1 2 | |||||
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 | |||||
Диапазон температур измеряемой среды, °С |
от -50 до +200 | |||||
Примечание: 1 - значение пределов допускаемой относительной погрешности расходомеров определяют по формулам: - для MASS 2100, MASS FC300, FCS400 | ||||||
- для MASS MC 1(2) |
± . "11 |
»*+!-»“ _ |
2 | |||
± . где z - абсолютная погрешность установки нуля, кг/ч; Q - текущий расход, кг/ч. 2 - При специальной калибровке. |
2 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диаметр условного прохода, DN, мм - MASS MC 1(2)/6000 |
50; 65; 80; 100; 150 |
- MASS 2100/6000 |
1,5; 3; 6; 15; 25; 40 |
- FCS400 |
15; 25; 50; 80; 100; 150 |
Диапазон температур окружающей среды, °С - MASS 2100; MASS MC 1(2) |
от -50 до +180 |
- MASS F C 300 |
от -40 до +125 (от -40 до +180 по заказу) |
- FCS400 |
от -40 до +60 |
- электронный блок |
от -20 до +50 |
Расстояние между первичным и вторичным преобразователем, м |
500 |
Выходные сигналы Аналоговый (3 шт.): - выходной ток, мА |
от 0 до 20, от 4 до 20 |
- нагрузка, не более, Ом |
800 |
- постоянная времени, с |
от 0,1 до 30 |
Частотный/импульсный (2 шт.): - частота выходного сигнала, кГц |
от 0 до 10 |
- длительность импульсов, с |
от 64^ 10-6 до 4,2 |
Релейный (2 шт): - напряжение, В |
42 |
- ток, А |
0,5 |
Напряжение питания, В | |
- переменный ток |
220 (+10/-15 %) или от 20 до 28 (50 ±1 Гц) |
- постоянный ток |
от 18 до 30 |
Потребляемая мощность для версии 24 В, Вт |
6 |
для версии 220 В, В^А |
9 |
Продолжение таблицы 3
Наименование характеристики |
Значение | |||||||||||
Класс защиты - первичный преобразователь и электронный блок |
IP20, IP67, IP68 | |||||||||||
Диаметр условного прохода, мм |
MASS F C 300 |
MASS 2100 | ||||||||||
4 |
1,5 |
3 |
6 |
15 |
25 |
40 | ||||||
Длина, не более, мм |
190 |
25 |
400 |
560 |
620 |
934 |
1064 | |||||
Масса, не более, кг |
3,5 |
2,6 |
4 |
8 |
12 |
30 |
48 | |||||
Диаметр условного прохода, мм |
MASS МС 1(2) | |||||||||||
50 65 80 100 150 | ||||||||||||
Длина, не более, мм |
658 |
780 |
940 |
1100 |
1220 |
1480 |
2030 | |||||
Масса, не более, кг |
16 |
22 |
34 |
47 |
58 |
91 |
190 | |||||
Диаметр условного прохода, Ду, мм |
SITRANS FC410, SITRA |
NS FC430 | ||||||||||
15 |
25 |
50 |
80 |
100 |
150 | |||||||
Длина, мм, не более |
265 |
360 |
610 |
915 |
1300 |
1569 | ||||||
Масса, кг, не более |
4,6 |
7,9 |
15 |
53 |
128 |
207 |
