Номер по Госреестру СИ: 52344-12
52344-12 Комплексы измерения уровня и плотности радиоизотопные
(PROTRAC)
Назначение средства измерений:
Комплексы измерения уровня и плотности радиоизотопные PROTRAC (далее - комплекс) предназначены для непрерывного измерения уровня или предельных значений уровней жидкостей, пульп и сыпучих материалов (далее - продукта), границы раздела продуктов, а также измерений плотности продукта (в т.ч. при транспортировке по трубопроводам).
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 30.10.2022
Номер записи - 142122
ID в реестре СИ - 364522
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
ST31.DK1IDMBX048, ST31.DK1BDMBX096, ST31.DK1BDMBX066, ST31.DK1BDMBX036, ST31.DK1BDMBX018, ST31.DK1BDMBX006, ST31.DK1ADMXX120, ST31.DK1ADMXX012, ST31.DK1ADMLX111, ST31.DK1ADMLX110, ST31.DK1ADMLX109, ST31.DK1ADMLX108, PT31.XX1VDMBX012, PROTRAC MINITRAC 31, MT31.XX1VWMLX, MT31.XX1VDMBX, MT31.DK1BDMBX*, MT31.DK1ADMBX, MINITRAC 31, FT31.DK1ADMXX240,
Производитель
Изготовитель - Фирма "VEGA Grieshaber KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок - 57
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 41
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1222 дн.
Приказы РСТ, где упоминается данный тип СИ
№2283 от 2017.10.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№1246 от 2012.12.28 Об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 52317-12 по 52340-12,24461-12,52341-12 по 52346-12)
№1069 от 2022.04.26 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (33)
№1603 от 2018.07.31 О продлении срока действия свидетельств об утверждении типа средств измерений
№2161 от 2022.08.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплексы измерения уровня и плотности радиоизотопные (PROTRAC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "VEGA Grieshaber KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19167-00 01.03.2005 |
Уровнемеры радарные, Vegapuls Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
3 года | |
|
19167-03 01.08.2008 |
Уровнемеры радарные, Vegapuls серии 50 Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
3 года | |
|
19168-00 01.03.2005 |
Уровнемеры ультразвуковые, Vegason Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
3 года | |
|
19168-03 01.08.2008 |
Уровнемеры ультразвуковые, VEGASON серии 50 Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
3 года | |
|
19169-00 01.03.2005 |
Устройства цифровые измерительные, Vegadis 371 Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
3 года | |
|
19170-00 01.03.2005 |
Уровнемеры радарные, Vegaflex Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
3 года | |
|
19171-00 01.03.2005 |
Преобразователи давления, D Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
2 года | |
|
21084-01 01.05.2006 |
Преобразователи давления, VEGABAR Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
2 года | |
|
21085-01 01.05.2006 |
Преобразователи разности давлений, VEGADIF Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
2 года | |
|
21092-01 01.05.2006 |
Уровнемеры радарные, Vegapuls серии 40 Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
3 года | |
|
21092-03 01.08.2008 |
Уровнемеры радарные, Vegapuls серии 40 Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
3 года | |
|
21093-01 01.05.2006 |
Зонды емкостные измерительные с устройством формирования сигнала, EK Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
2 года | |
|
25337-03 01.08.2008 |
Уровнемеры микроволновые, VEGAFLEX серии 60 Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
3 года | |
|
25375-03 01.08.2008 |
Контроллеры измерительные, VEGALOG 571 Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
3 года | |
|
27282-04 01.08.2009 |
Уровнемеры бесконтактные ультразвуковые, VEGASON 6* Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
3 года | |
|
27282-09 15.07.2024 |
Уровнемеры ультразвуковые бесконтактные, VEGASON 6* Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
27283-04 01.08.2009 |
Уровнемеры бесконтактные микроволновые, VEGAPULS 6* Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
3 года | |
|
27283-09 01.06.2014 |
Уровнемеры микроволновые бесконтактные, VEGAPULS 6* Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
27283-12 26.12.2026 |
Уровнемеры микроволновые бесконтактные, VEGAPULS 6* Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
27284-04 01.08.2009 |
Уровнемеры контактные микроволновые, VEGAFLEX 6* Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
3 года | |
|
27284-09 22.08.2019 |
Уровнемеры контактные микроволновые, VEGAFLEX 6* Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
27285-04 01.08.2009 |
Преобразователи давления измерительные, VEGABAR Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
1 год | |
|
27285-09 01.06.2014 |
Преобразователи давления измерительные, VEGABAR Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32242-06 01.09.2011 |
Уровнемеры емкостные, VEGACAL 6* Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
2 года | |
|
32242-12 26.12.2026 |
Уровнемеры емкостные, VEGACAL 6* Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
38285-08 01.08.2013 |
Датчики давления измерительные, VEGADIF 55 Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38285-09 01.06.2014 |
Датчики давления измерительные, VEGADIF (мод. 55, 65) Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47784-11 31.08.2026 |
Преобразователи давления измерительные, VEGABAR, VEGAWELL, VEGADIF Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
52344-12 30.10.2022 |
Комплексы измерения уровня и плотности радиоизотопные, PROTRAC Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
60844-15 28.02.2025 |
Преобразователи давления измерительные, VEGABAR 80 Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 5 лет - для преобразователей, настроенных на верхний диапазон измерений при корректировке нуля 1 раз в 6 месяцев |
|
65819-16 05.12.2026 |
Уровнемеры микроволновые бесконтактные, VEGAPULS 64, VEGAPULS 69 Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
53857-13 24.06.2018 |
Уровнемеры микроволновые контактные, VEGAFLEX 8* Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
5 лет | |
|
32242-12 19.01.2017 |
Уровнемеры емкостные, VEGACAL 6* Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
5 лет | |
|
27283-12 19.01.2017 |
Уровнемеры микроволновые бесконтактные, VEGAPULS 6* Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
5 лет | |
|
74173-19 26.02.2024 |
Преобразователи давления измерительные, VEGADIF 85 Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
79709-20 20.11.2025 |
Преобразователи давления измерительные, VEGABAR Фирма "VEGA Grieshaber KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Кто поверяет Комплексы измерения уровня и плотности радиоизотопные (PROTRAC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 49 | 37 | 0 | 0 | 37 | 37 | 0 | ||
| ООО «Норильскникельремонт» (RA.RU.312323) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ПАО "ГМК "НОРИЛЬСКИЙ НИКЕЛЬ" (RA.RU.21ТК16) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Комплексы измерения уровня и плотности радиоизотопные (PROTRAC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
4200 | 4200 |
Программное обеспечение
Встроенное программное обеспечение (ПО) датчиков используется для измерения уровня или плотности продукта относительно установленного диапазона, передачи результата измерения и настройки датчиков. Для защиты от несанкционированного доступа к настройкам датчиков в ПО предусмотрена защита паролем.
Класс защиты ПО по МИ 3286-2010 - «А».
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (иден-тификаци-онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Sensor Software PROTRAC |
ProTrac DetectorCPU complete |
1.4.1 |
0CE8 953C |
CRC64 |
|
Sensor Software PROTRAC |
ProTrac CommuncationCPU complete |
1.4.1 |
1900 8A40 |
CRC64 |

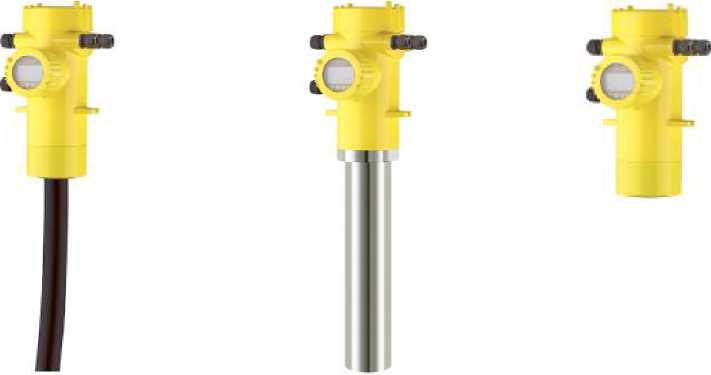

Фотография общего вида
SOLITRAC 31
MINITRAC 31
FIBERTRAC 31

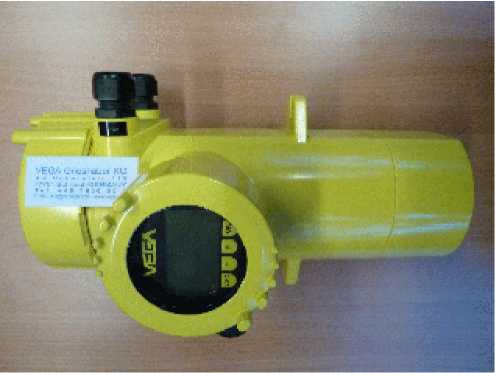

Фотография места пломбировки
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Комплексы измерения уровня и плотности радиоизотопные PROTRAC. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерения уровня и плотности радиоизотопным PROTRAC-
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия».
-
2.ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
-
3.ГОСТ 21497-90 «Уровнемеры радиоизотопные. Общие технические условия»
-
4.ГОСТ 20180-91 «Плотномеры радиоизотопные жидких сред и пульп. Общие технические условия».
-
5.ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерения плотности».
3.ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
4. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 52344-12 «ГСИ. Комплексы измерения уровня и плотности радиоизотопные PROTRAC. Методика поверки» утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2012г.
Основное поверочное оборудование:
-установка поверочная, верхний предел измерений не менее 7 м, погрешность не более ±0,3%;
-дозиметр ДРГЗ-02 ХШ 2.805.345 Ф;
-меры поверхностной плотности (пластины-имитаторы);
-рулетка измерительная с ценой деления 1мм по ГОСТ 7502-98;
Изготовитель
Фирма « VEGA Grieshaber KG», Германия.Am Hohenstein 113, 77761 Schiltach, Германия.
Тел.: +49 7836 50-0 Факс: +49 7836 50-201
e-mail: info@de.vega.com
Заявитель
ООО «ВЕГА ИНСТРУМЕНТС»119602, г. Москва, ул. Академика Анохина, д.38, корп.1
Тел./Факс: (495) 989-20-49.
e-mail: flow@vega-rus.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», 119361, г. Москва, ул.Озерная, д.46,тел. +7 495 437-55-77, факс.+7 495 437-56-66, e.mail:office@vniims.ru
Комплекс состоит из:
-защитного держателя и радиоизотопного источника гамма-излучения.
-радиометрических датчиков модификаций SOLITRAC 31 со стержневым PVT-детектором или FIBERTRAC 31 с гибким пластиковым детектором или MINITRAC 31 со встроенным NaI-детектором (далее - детектор).
Защитный держатель состоит из заполненной свинцом стальной экранирующей оболочки, которая формирует пучок излучения в заданном направлении, ограничивает гамма-излучение от радиоактивного источника до допустимых значений.
В качестве защитных держателей, предназначенных для закладки, транспортировки и хранения радиоизотопного источника излучения, а также для формирования пучка излучения в заданном направлении, защиты персонала и окружающей среды от излучения во время работы, используются контейнеры типов VEGASOURCE 31, VEGASOURCE 35, SHLD1, SHLD2, SHF, SHLG, SR, SHLM или БГИ-45А, БГИ-60А, БГИ-75А, БГИ-90А, БГИ-45АМ, БГИ-60АМ, БГИ-75АМ, БГИ-90АМ, БГИ-50П.
Принцип измерения комплекса основан на определении степени ослабления (поглощения) гамма-излучения от источника, при его прохождении сквозь материалы. Степень ослабления (поглощения) гамма-излучения зависит от плотности продукта и толщины слоя, сквозь который проходит излучение.
Детектор регистрирует интенсивность гамма-излучения от источника. Если между источником и детектором находится измеряемая среда, то регистрируемая интенсивность излучения изменяется в зависимости от поглощения излучения средой. Измерение осуществляется снаружи емкости, без контакта со средой, поэтому может применяться для агрессивных, коррозионных и абразивных сред, в трубопроводах и резервуарах различной формы. В защитном держателе заключен изотоп цезия или кобальта с малой интенсивностью излучения. Гамма - излучение может выходить через запирающийся фокусирующий канал. При повороте вставки держателя на 1800 , канал излучения открывается и излучающий изотоп поворачивается в канал. Радиоактивное излучение - выходит. Положение переключателя «ВЫКЛ» может быть заперто посредством висячего замка.
Защитный держатель с источником гамма-излучения и детектор обычно устанавливаются на противоположных сторонах емкости на высоте необходимого диапазона измерения. Интенсивность поступающего на детектор излучения обратно пропорциональна заполнению емкости. Датчик рассчитывает уровень заполнения или раздела фаз.
Измеренные значения могут передаваться в виде аналогового(4-20мА/HART) и/или цифрового сигнала (Profibus PA или Foundation Fieldbus).
Для увеличения диапазона измерительной длины может применяться каскадная установка любого числа датчиков.
Таблица 1
|
Характеристики |
FIBERTRAC 31 |
SOLITRAC 31 |
MINITRAC 31 |
|
Диапазон измерения уровня, мм |
от 0 до 7000 |
от 0 до 3000 |
- |
|
При каскадной установке датчиков максимальный предел диапазона измерения не ограничен | |||
|
Характеристики |
FIBERTRAC 31 |
SOLITRAC 31 |
MINITRAC 31 |
|
Диапазон длины отрезка для измерения плотности, мм |
- |
от 50 до 900 | |
|
Диапазон измерения плотности, кг/м3 |
- |
- |
от 0 до 4000 |
|
Пределы допускаемой погрешности измерения уровня от установленного диапазона измерения, % |
±1 | ||
|
Пределы допускаемой погрешности измерения плотности, от установленного диапазона измерения, % |
±1 | ||
|
Воспроизводимость , % |
±0,5 |
±0,1 | |
|
Давление измеряемой среды, МПа |
без ограничений | ||
|
Температура измеряемой среды, 0С |
без ограничений | ||
|
Температура хранения и транспортировки, 0С |
от -40 до +60 | ||
|
Температура окружающей среды,0С |
от -20 до +50 |
от -40 до +60 |
от -40 до +60 |
|
от -50 до +60 по индивидуальному заказу | |||
|
Степень защиты |
IP 66/67 | ||
|
Напряжение питания, В: -постоянного тока -переменного тока |
от 20 до 72 от 20 до 253 | ||
|
Частота, Гц |
50±1 | ||
|
Г абаритные размеры, не более, мм |
169х175х7350 |
169х175х3301 |
169х175х300 |
|
Масса, не более, кг |
27,5 |
30,1 |
9,1 |
|
Маркировка взрывозащиты |
1Ex d [ia] IIC T6 Ex ta, tb [ia] IIIC T.. Da, Db IP 66 РО Exd [ia] I | ||
