Номер по Госреестру СИ: 52070-12
52070-12 Системы измерений длительности соединений
(СИДС AACM)
Назначение средства измерений:
Системы измерений длительности соединений СИДС AACM, далее - СИДС, предназначены для измерения длительности телефонных соединений при предоставлении услуг связи с использованием технологии коммутации каналов и технологии коммутации пакетов информации.
Внешний вид.
Системы измерений длительности соединений
Рисунок № 1
Внешний вид.
Системы измерений длительности соединений
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) встроенное, версия ПО Avaya Communication Manager, управляет функционированием оборудования.
Идентификационные данные ПО оборудования приведены в таблице 1
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Avaya Communication Manager |
CM6.2 |
02.0.823.0 |
Каждый модуль ПО снабжён уникальным цифровым идентификатором, который прописывается при его сборке (компиляции) |
MD5 |
По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ3286-2010.
ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:
-
■ данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;
-
■ реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;
-
■ интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;
-
■ выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации на УПАТС, версия ПО Avaya Communication Manager
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений СИДС AACM-
■ ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
■ Технические условия 4604021.024 107-2.0ТУ.
Испытательный центр
ГЦИ СИ "СвязьТест" ФГУП ЦНИИС, зарегистрирован в Госреестре СИ под № 30112-07, аттестат действителен до 01.01.2013 г.Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail: metrolog@zniis.ru
СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями, далее оборудование, представляющего собой комплекс аппаратных средств и программного обеспечения (ПО) УПАТС Avaya Aura Communication Manager, версия ПО Avaya Communication Manager, производства Avaya Inc., США.
СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рис. 1).
На рис. 1 также изображено место блокировки кассетного модуля, исключающего возможность бесконтрольной выемки кассет. Доступ к процессору исключен конструкцией и с помощью однократно наклеиваемой этикетки с фирменным знаком.
Общий вид оборудования и схема блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

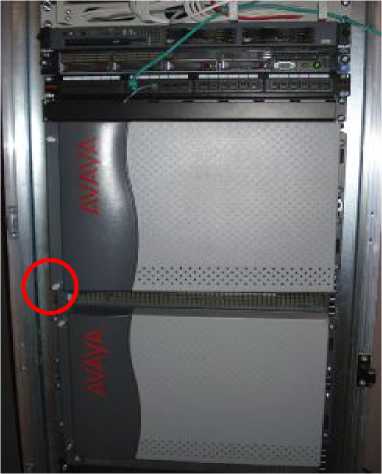

Рисунок 1- Общий вид оборудования

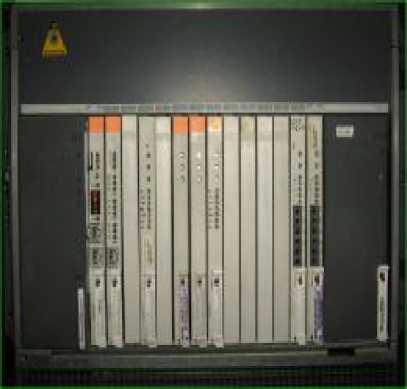

Рисунок 2- Вид с открытой крышкой защитного кожуха
