Номер по Госреестру СИ: 51937-12
51937-12 Манометры показывающие
(MAN-R)
Назначение средства измерений:
Манометры показывающие MAN-R (далее - манометры) предназначены для измерений избыточного давления газов, жидкости и пара.
Внешний вид.
Манометры показывающие
Рисунок № 1
Внешний вид.
Манометры показывающие
Рисунок № 2
Внешний вид.
Манометры показывающие
Рисунок № 3
Внешний вид.
Манометры показывающие
Рисунок № 4
Внешний вид.
Манометры показывающие
Рисунок № 5
Внешний вид.
Манометры показывающие
Рисунок № 6
Внешний вид.
Манометры показывающие
Рисунок № 7
Внешний вид.
Манометры показывающие
Рисунок № 8
Внешний вид.
Манометры показывающие
Рисунок № 9
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.11.2022
Номер записи - 141641
ID в реестре СИ - 364041
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, модель MAN-R-R, мод. MAN-RF, Манометры показывающие, Манометр показывающий МАN-R-T, Манометр показывающий MAN-R, МАN-R, МAN-R, Без модификации, MANOCOMB, MAN-RF-26 B7, MAN-R-RF, MAN-R-R, MAN-R (0-25) bar, MAN-R, MAN-100, KOBOLD MAN EN 837, F-26 B7,
Производитель
Изготовитель - Фирма "KOBOLD Messring GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 479
Выдано извещений - 17
Кол-во периодических поверок - 407
Кол-во средств измерений - 164
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 864 дн.
Приказы РСТ, где упоминается данный тип СИ
№1096 от 2012.12.03 Об утверждении тиа средств измерений (Регистрационный номер в Гос.реестре СИ 51936-12 по 51939-12)
№2564 от 2017.11.20 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Манометры показывающие (MAN-R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
51937-12 Манометры показывающие (MAN-R) Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
50119-17 Манометры, вакуумметры и мановакуумметры показывающие (МПА-Кс, ВПА-Кс и МВПА-Кс) ОАО "Манотомь" (РОССИЯ г.Томск) |
|
51937-12 Манометры показывающие (MAN-R) Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
55366-18 Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые (ДМ 8008-ВУ, ДВ 8008-ВУ, ДА 8008-ВУ, ДМ 8008А-ВУ, ДА 8008А-ВУ, ДМ 8008А-Кс-ВУ, ДВ 8008А-Кс-ВУ, ДА 8008А-Кс-ВУ) ЗАО "Сектор-М" (РОССИЯ г.Томск) |
|
51937-12 Манометры показывающие (MAN-R) Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
58474-19 Манометры, мановакуумметры, вакуумметры показывающие виброустойчивые (М-ВУ, МВ-ВУ, В-ВУ) ОАО "Манотомь" (РОССИЯ г.Томск) |
Все средства измерений ОАО "Манотомь"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51937-12 20.11.2022 |
Манометры показывающие, MAN-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
53499-13 15.05.2018 |
Термометры манометрические, TND-R, TNF-R, TNS-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
53500-13 15.05.2018 |
Термометры биметаллические, TBI-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
55248-13 |
Термометр биметаллический, TBI-SRF101003R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60363-15 07.02.2025 |
Датчики давления, SEN Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
60364-15 07.02.2025 |
Датчики давления, PAD-R, PAS-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
|
75256-19 |
Ротаметры, VKM-R-82 Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78046-20 22.04.2025 |
Расходомеры-ротаметры цельнометаллические, BGN-R, BGF-R, KDS-R, BGK-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Кто поверяет Манометры, мановакуумметры, вакуумметры показывающие виброустойчивые (М-ВУ, МВ-ВУ, В-ВУ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 6 | 0 | 6 | 3 | 6 | 0 | 6 | ||
| ООО " РИТЭН " (РОСС RU.0001.310245) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "КАМАЗ" (0043) | 36 | 10 | 0 | 36 | 0 | 36 | 0 | 36 | ||
| ООО "НМОП" (RA.RU.311359) | 18 | 0 | 18 | 0 | 18 | 0 | 18 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ВЕПРЕСУРС" (RA.RU.310656) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "УАЗ" (RA.RU.311365) | 208 | 0 | 208 | 3 | 208 | 0 | 208 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 31 | 0 | 31 | 0 | 31 | 0 | 31 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 32 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 6 | 0 | 4 | 0 | 4 | ||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 19 | 0 | 19 | 9 | 19 | 0 | 19 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 4 | 0 | 0 | 0 | 4 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 8 | 4 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 13 | 0 | 13 | 1 | 13 | 0 | 13 | ||
| ПАО "ГАЗ" (RA.RU.310591) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОАО "МЕДТЕХНИКА" (RA.RU.313535) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| АО "ЭЛАРА" (0948) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "МАГАДАНСКИЙ ЦСМ" (RA.RU.311544) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| АО "ТВСЗ" (RA.RU.312895) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ПМ" (RA.RU.312573) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО «ГЭХ Системы контроля» (RA.RU.311830) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Манометры, мановакуумметры, вакуумметры показывающие виброустойчивые (М-ВУ, МВ-ВУ, В-ВУ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
150 | 133 |
|
ФБУ Костромской ЦСМ Костромская область |
106 | 133 |
|
ФБУ Красноярский ЦСМ Красноярский край |
152 | 133 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
134 | 133 |
|
ФБУ Бурятский ЦСМ Республика Бурятия |
161 | 133 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на шкалу манометра наклейкой и на эксплуатационную документацию - типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Методика измерений приведена в документе «Манометр показывающий MAN-R. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к манометрам показывающих MAN-R
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
Техническая документация «KOBOLD Messring GmbH», Германия.
Поверка
Поверка осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакууммет-ры, напоромеры, тягонапоромеры показывающие и самопишущие. Методика поверки».Основные средства поверки:
- манометры образцовые грузопоршневые по ГОСТ 8291-83;
- манометры образцовые грузопоршневые с измерительным мультипликатором класса точности 0,2 с верхним пределом измерений до 1500 МПа;
- мановакуумметры образцовые грузопоршневые класса точности 0,05 с верхним пределом измерений 0,25 МПа;
- манометры и вакуумметры деформационные образцовые ;
Изготовитель
«KOBOLD Messring GmbH», Германия Нордринг 22-24, D-65719 Хофхайм Тел.: 06192-2990. Факс: 06192-23398 Электронная почта: info.de@kobold.com. Адрес в Интернете: http://www.kobold.comЗаявитель
ООО "КОБОЛД РУС" г. Рязань, 390035 Проезд Гоголя д. 3А Тел.: +7(4912) 20-20-80, Факс: (4912) 92-57-57Элетронная почта: marketing@rizur.ru . Адрес в интернете: http://kobold-rus.ru/
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. При изменении давления, в результате реакции чувствительного элемента и передаточного механизма, происходит пропорциональное перемещение показывающей стрелки относительно шкалы циферблата манометра.
Модели МАN-R-К, показывающие с мембранной коробкой, предназначены для измерения низкого положительного/отрицательного давления в газообразной среде, в среде с коррозийно-активными газами.
Модели МАN-R-Р и МАN-R- R/ МАN-R-Q имеют жидкостное наполнение и, за счет этого, более высокую устойчивость к вибрации и пульсации давления. Кроме того модели МАN-R-Q отличаются прямоугольной формой корпуса.
Модели МАN-R-ZF- снабжен контактными устройствами для сигнализации о достижении заданных значений давления. Дополнительно предусмотрен модуль конвертирующий давление в аналоговый сигнал 4.. .20 мА.
Модели MAN-R-RF...D имеют выносные мембраны для работы в вязких средах и в условиях, связанных с резкими динамическими изменениями нагрузки. Для контроля за давлением и управления ходом производственного процесса могут быть оборудованы концевыми контактами в количестве 4.
Манометры модели MAN-R-Т предназначены, в основном, для холодильного оборудования с применением распространенных неорганических и органических хладагентов.
Манометры модели MAN-R-F оснащены измерительным элементом повышенной точности.
Манометры используются в неагрессивных газовых или жидких средах. Для контроля системы манометры могут быть снабжены 2 предельными контактами.
Большинство моделей могут работать с агрессивными средами.
На манометры оформлены сертификат соответствия на взрывозащищенность № РОСС DE.ME92.B02767, Декларация о соответствии РОС'С'.ОЕ.МХО!. Д00454

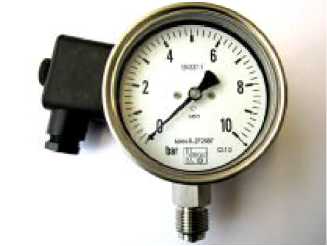

Фотографии общего вида манометров показывающих MAN-R приведены на рисунке 1.
MAN-R-RF...D
MAN-R-T
MAN-R-ZF
MAN-R-K
MAN-R-P
MAN-R-F
MAN-R-R...
Рисунок 1 - Фотографии общего вида манометров показывающих MAN-R
MAN-R-Q
В комплект поставки прибора входят: Прибор - 1 шт., Паспорт - 1 экз.
