Номер по Госреестру СИ: 51923-12
51923-12 Весы автомобильные неавтоматического действия
(ОПТИМУМ-А)
Назначение средства измерений:
Весы автомобильные ОПТИМУМ-А (далее - весы) предназначены для статического взвешивания автотранспортных средств.
Внешний вид.
Весы автомобильные неавтоматического действия
Рисунок № 1
Внешний вид.
Весы автомобильные неавтоматического действия
Рисунок № 2
Внешний вид.
Весы автомобильные неавтоматического действия
Рисунок № 3
Внешний вид.
Весы автомобильные неавтоматического действия
Рисунок № 4
Внешний вид.
Весы автомобильные неавтоматического действия
Рисунок № 5
Программное обеспечение
Программное обеспечение (далее - ПО) индикаторов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при его включении.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения переключения юстировки.
Идентификационные данные ПО индикаторов представлены в таблице 1
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
VT100 |
- |
150908 |
- |
- |
CI-5000 series firmware |
- |
1.0010, 10020, 1.0030 |
- |
- |
DIS2116 |
- |
P104 |
- |
- |
Защита программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится:
-
- методом штемпелевания на маркировочную табличку, расположенную на боковой поверхности ГПУ;
-
- типографским способом в левом верхнем углу титульного листа Руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к весам автомобильным неавтоматического взвешивания ОПТИМУМ-АГОСТ Р 53228-2008 Весы неавтоматического действия. Метрологические и технические требования. Испытания
ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерения массы
Поверка
Поверкаосуществляется по ГОСТ Р 53228-2008 Весы неавтоматического действия. Метрологические и технические требования. Испытания. Приложение Н.
Основное поверочное оборудование - гири класса точности М1-2 по ГОСТ OIML R 111-1-2009 Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования.
Изготовитель
Общество с ограниченной ответственностью Торговый Дом «ЮгВесСтрой» (ООО Торговый Дом «ЮгВесСтрой»).Адрес: 355024, Россия, Ставропольский край, г. Ставрополь, ул. Серова 2/2, офис 140 Тел./факс: (8652) 232-999, 219-120.
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии»
(ГЦИ СИ ФГУП «СНИИМ»)
Адрес: 630004, г. Новосибирск, пр. Димитрова, 4
Тел.: (383) 210-08-14, факс (383) 210-13-60
E-mail: director@sniim.nsk.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков обрабатываются, преобразуются в цифровые при помощи индикатора и отображаются в единицах массы на цифровом табло последнего.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками и индикатора, расположенного в отапливаемом помещении весовой.
ГПУ может состоять из одной, двух, трёх или четырёх весовых платформ.
В весах применяются датчики ZSFY производства фирмы «Keli Elektric Manufacturing
(Ningbo) Co., Ltd», Китай (госреестр № 39778-08) или датчики WBK производства фирмы «CAS Corporation Ltd.», Р. Корея (госреестр № 31532-09), или датчики С16| производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (госреестр № 20784-09).
В весах используются индикаторы VT 100 производства фирмы «Vishay Transducers
Ltd. («VT»)», Израиль или CI-5010A производства фирмы «CAS Corporation Ltd.», Р. Корея (госреестр № 50968-12). В комплектации с цифровыми датчиками d6i применяется индикатор DIS2116 производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия (госреестр № 42017-09).
ГПУ весов может выполняться в фундаментном и бесфундаментном варианте. Фундаментный вариант установки ГПУ весов может иметь два исполнения:
-
1) установка ГПУ весов производится на поверхность дорожного полотна. ГПУ устанавливается на специальный бетонный или железобетонный фундамент. Въезд транспорта на весы осуществляется по пандусам, изготавливаемым из металла, бетона или комбинированных материалов.
-
2) установка в ГПУ весов в приямок - при этом способе установки ГПУ весов монтируется на одном уровне с поверхностью земли на фундамент и организуется дренажная система.
Бесфундаментный вариант: для монтажа ГПУ весов используются дорожные плиты. Плиты укладываются непосредственно на грунт, либо на песчано-гравийную подушку. При этом способе установки фундамент не требуется. При данном способе монтажа весов существует ряд ограничений по типу грунта и климатическим условиям.
Форма маркировки весов:
Весы автомобильные ОПТИМУМ - А - Х - Y, где: ОПТИМУМ-А - тип весов;
X - значения максимальной нагрузки весов, т;
Y - длина ГПУ, м
Общий вид ГПУ весов, выполненного в фундаментном (рисунки 1, 2) варианте, представлен ниже.
Рисунок 1 - Установка ГПУ весов на поверхности дорожного полотна
Рисунок 2 - Установка ГПУ весов в приямок

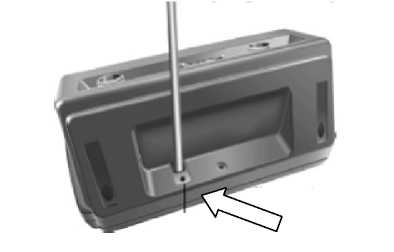

Общий вид индикаторов VT 100 и DIS2116 и схемы их пломбирования представлены на рисунке 3.
VT 100 - вид сзади
VT 100 - вид спереди
Рисунок 3
Класс точности весов по ГОСТ Р 53228-2008..............................................III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки весов (Min), поверочного деления (е), действительной цены деления (d), число поверочных делений (n), интервалы
взвешивания и пределы допускаемой погрешности при поверке приведены в таблице 2 Таблица 2
Модель |
Мax, т |
Min, т |
е = d, кг |
n |
Интервалы взвешивания, т |
Пределы доп. погрешности при поверке, кг |
ОПТИМУМ-А-30-6 ОПТИМУМ- А-30-12 |
30 |
0,2 |
10 |
3000 |
от 0,2 до 5 вкл. св. 5 до 20 вкл. св. 20 до 30 вкл. |
±5 ±10 ±15 |
ОПТИМУМ-А-40-8 ОПТИМУМ- А-40-12 |
40 |
0,4 |
20 |
2000 |
от 0,4 до 10 вкл. св. 10 до 40 вкл. |
±10 ±20 |
ОПТИМУМ- А-60-18 ОПТИМУМ-А-60-24 |
60 |
0,4 |
20 |
3000 |
от 0,4 до 10 вкл. св. 10 до 40 вкл. св. 40 до 60 вкл. |
±10 ±20 ±30 |
ОПТИМУМ- А-80-18 ОПТИМУМ-А-80-24 |
80 |
1,0 |
50 |
1600 |
от 1 до 25 вкл. св. 25 до 80 вкл. |
н- нО Ui |
ОПТИМУМ-А-100-18 ОПТИМУМ-А-100-24 |
100 |
1,0 |
50 |
2000 |
от 1 до 25 вкл. св. 25 до 100 вкл. |
н- нО Ui |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Габаритные размеры весовых платформ и масса весов приведены в таблице 3 Таблица 3
Модель |
Габаритные размеры весовой платформы (ДхШхВ), мм |
Кол-во платформ, шт. |
Кол-во датчиков, шт. |
Масса ГПУ ве сов, т |
ОПТИМУМ-А-30-6 |
6000х3000х200 |
1 |
4 |
1,2 |
ОПТИМУМ-А-30-12 |
6000х3000х200 |
2 |
6 |
2,5 |
ОПТИМУМ-А-40-8 |
8000х3000х250 |
1 |
4 |
1,5 |
ОПТИМУМ-А-40-12 |
6000х3000х250 |
2 |
6 |
5,5 |
ОПТИМУМ-А-60-18 |
6000х3000х250 |
3 |
8 |
8,5 |
ОПТИМУМ-А-60-24 |
6000х3000х250 |
4 |
10 |
11 |
ОПТИМУМ-А-80-18 |
6000х3000х250 |
3 |
8 |
8,5 |
ОПТИМУМ-А-80-24 |
6000х3000х250 |
4 |
10 |
11 |
ОПТИМУМ-А-100-18 |
6000х3000х300 |
3 |
8 |
11,5 |
ОПТИМУМ-А-100-24 |
6000х3000х300 |
4 |
10 |
16 |
Пределы допускаемой погрешности устройства установки на нуль.......................± 0,25 е
Диапазон устройства выборки массы тары............................................от 0 до 50 % Max
Электрическое питания весов:
-
- напряжение переменного тока, В..............................................................................220 (+22/-33)
-
- частота, Гц................................................................................................................................50 ± 1
Потребляемая мощность не более, В^А
Диапазон рабочих температур ГПУ весов...............................от минус 40 °С до плюс 40 °С
Диапазон рабочих температур индикаторов.........................от минус 10 °С до плюс 40 °С
Вероятность безотказной работы весов за 2000 часов, не менее
Средний срок службы, лет, не менее
