Номер по Госреестру СИ: 51821-12
51821-12 Установки компьютеризированные для определения и контроля метрологических характеристик бытовых счетчиков газа
(Темпо-3)
Назначение средства измерений:
Установки компьютеризированные для определения и контроля метрологических характеристик бытовых счетчиков газа «Темпо-3» (далее - установки) предназначены для воспроизведения эталонного значения единицы объемного расхода при поверке, калибровке и испытаниях бытовых счетчиков газа мембранного и роторного типа.
Внешний вид.
Установки компьютеризированные для определения и контроля метрологических характеристик бытовых счетчиков газа
Рисунок № 1
Внешний вид.
Установки компьютеризированные для определения и контроля метрологических характеристик бытовых счетчиков газа
Рисунок № 2
Внешний вид.
Установки компьютеризированные для определения и контроля метрологических характеристик бытовых счетчиков газа
Рисунок № 3
Внешний вид.
Установки компьютеризированные для определения и контроля метрологических характеристик бытовых счетчиков газа
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) установки по аппаратному обеспечению является автономным (ПО, функционирующее на базе персонального компьютера. СИ подключаются по закрытым коммуникационным каналам USB, RS-485. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО и накопленные данные размещаются на внутреннем устройстве хранения (жесткий диск ПК). Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение установки разделено на:
- Метрологически значимую часть ;
- Метрологически не значимую часть .
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах ) результатов измерений или влияющие на них;
- программные модули, осуществляющие сбор и представление измерительной информации, её хранение, передачу, идентификацию, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений ;
- компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.
Идентификационные данные ПО приведены в таблице 2. Таблица 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспече ния |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Verify Counter.exe |
main.dll |
1.1.1.1 |
C11FB22E |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на информационной табличке, прикрепленной к стенду проверки счетчиков, на титульном листе паспорта и на титульном листе руководства по эксплуатации установки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений в руководстве по эксплуатации «Установка компьютеризированная для определения и контроля метрологических характеристик бытовых счетчиков газа «Темпо-3». Руководство по эксплуатации 562.М.Т.407368.024 РЭ ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установкам компьютеризированным для определения и контроля метрологических характеристик бытовых счетчиков газа «Темпо-3»
1. «Установка компьютеризированная для определения и контроля метрологиче
ских характеристик бытовых счетчиков газа «Темпо-3». Технические условия» ТУ У 33.213648866-008-2004.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийПоверка счетчиков газа.
Поверка
Поверкаосуществляется по методике МПУ 168/03-2008 «Метрология. Установки поверочные с эталонными счетчиками газа. Методика поверки», принятой и введенной в действие приказом ГП «Ивано-Франковскстандарт-метрология» от 24 марта 2008 года № 197.
Основное поверочное оборудование:
- рабочий эталон объема и расхода газа колокольного типа РЕОВГ -02, диапазон расхода от 0,016 до 40 м3/ч, пределы допускаемой относительной погрешности ± 0,15 %;
- эталонная расходомерная установка с набором критических микросопел, калибро -ванных на Государственном первичном эталоне расхода газа, работающих на всасывание.
- термостат жидкостной, диапазон поддержания и регулирования температуры от 10 до 30 °С, поддержание заданной температуры с погрешностью ±0,05 °С;
- микроманометр МКВ-250, диапазон измерений от 0 до 2,5 кПа , класс точности 0,02.
Изготовитель
Инженерно-внедренческая фирма «Темпо»76018, Украина, г. Ивано-Франковск, а/я 20
тел./факс: (0342) 75-05-28, 59-52-73 e-mail: tempo_if@ukr.net
Заместитель руководителя Федерального агентства по техническому регулированию и метрологии
Принцип работы установок состоит в непосредственном сличении результатов измерений объема воздуха проверяемыми счетчиками газа (далее - счетчиками) с результатами измерений объема воздуха эталонными счетчиками газа (далее - ЭСГ), входящими в состав установок.
Условные обозначения исполнений установок, принцип действия, типоразмеры и максимальное количество одновременно проверяемых счетчиков, значения минимального (qv min) и максимального (qv max) объемного расхода, в пределах которых нормированы предельно допускаемые значения основной относительной погрешности при аттестованных номинальных значениях объемного расхода, приведены в таблице 1.
Установки позволяют определять основную относительную погрешность счетчиков при заданных значениях объемного расхода, указанных в нормативных документах по поверке счетчиков и находящихся в пределах диапазонов измерения ЭСГ. Коэффициенты преобразования ЭСГ при этих значениях расхода указаны в свидетельствах о государственной метрологической аттестации (поверке) ЭСГ или рассчитаны в соответствии с интерполяционными уравнениями, приведенными в данных свидетельствах.
Установки позволяют осуществлять автоматический выход на заданный объемный расход в диапазоне от 0,4 м3/ч до qv max , и ручной выход - в диапазоне от qv min до 0,4 м3/ч, а также наблюдать индикацию значения расхода на экране монитора персональной электронно-вычислительной машины (далее - ПЭВМ). Установки обеспечивают проверку порога чувствительности счетчиков и контроль потерь давления на счетчиках. Протокол поверки счетчиков или выписка из него могут быть распечатаны принтером.
Установка исполнения «Темпо-3» М обеспечивает возможность проверки бытовых счетчиков мембранного типа типоразмеров G1,6...G10 по показаниям их отсчетных устройств.
Установка исполнения «Темпо-3» Р обеспечивает возможность автоматизированной проверки бытовых счетчиков роторного типа типоразмеров G2,5...G10 с применением датчиков импульсов, вмонтированных в зажимные приспособления установки.
Установка исполнения «Темпо-3» МР обеспечивает возможность проверки бытовых счетчиков мембранного типа типоразмеров G1,6...G10 по показаниям их отсчетных устройств, а также автоматизированной проверки бытовых счетчиков роторного типа типоразмеров G2,5...G10.
Установка исполнения «Темпо-3» МРД обеспечивает возможность:
-
- проверки бытовых счетчиков мембранного типа типоразмеров G1,6...G10 по показаниям их отсчетных устройств или при помощи внешних импульсных датчиков, устанавливаемых на их отсчетные устройства (если это предусмотрено конструкцией счетчиков);
-
- автоматизированной проверки счетчиков роторного типа типоразмеров G2,5...G10;
-
- проверки счетчиков мембранного или роторного типа типоразмеров G2,5...G25 с их низкочастотного (герконового) выхода (если это предусмотрено конструкцией счетчиков) или по показаниям их отсчетных устройств.
Программа проверки, выполняемая на ПЭВМ в соответствии с требованиями нормативных документов на проверку бытовых счетчиков газа, проводит обработку результатов измерения объема, температуры и давления и отражает на экране монитора ПЭВМ значения погрешности каждого проверяемого счетчика при заданном значении объемного расхода.
Таблица 1 Исполнения установок
Условное обозначение (исполнение) установок |
Принцип действия проверяемых счетчиков |
Типоразмеры счетчиков |
Максимальное количество одновременно проверяемых счетчиков, шт. |
Объемный расход, м3/ч | |
qv min |
qv max | ||||
G1,6 |
10 | ||||
G2,5 |
10 | ||||
«Темпо-3» М |
мембранные |
G4 |
10 |
0,016 |
16,0 |
G6 |
10 | ||||
G10 |
3 | ||||
G2,5 |
5 | ||||
«Темпо-3» Р |
роторные |
G4 G6 |
5 5 |
0,060 |
16,0 |
G10 |
3 | ||||
G1,6 |
10 | ||||
G2,5 |
10 | ||||
мембранные |
G4 |
10 | |||
G6 |
10 | ||||
«Темпо-3» МР |
G10 |
3 |
0,016 |
16,0 | |
G2,5 |
1 | ||||
G4 |
1 | ||||
роторные |
G6 |
1 | |||
G10 |
1 | ||||
G1,6 |
10 | ||||
G2,5 |
10 | ||||
G4 |
10 | ||||
мембранные |
G6 |
10 | |||
G10 |
3 | ||||
G16 |
1 | ||||
«Темпо-3» МРД |
G25 |
1 |
0,016 |
40,0 | |
G2,5 |
1 | ||||
G4 |
1 | ||||
G6 |
1 | ||||
роторные |
G10 |
1 | |||
G16 |
1 | ||||
G25 |
1 |
Примечание 1. Допускается изготовление установки с другими значениями объемного расхода qv min и qv max, находящимися в пределах указанного диапазона объемного расхода.
Примечание 2. Мембранные счетчики типоразмеров G1,6, G2,5, G4 и G6, у которых номинальный диаметр патрубков менее G1, рекомендуется одновременно проверять от 1 до 7 штук.
Примечание 3. Допускается изготовление установки с максимальным количеством одновременно проверяемых счетчиков, превышающим указанное.

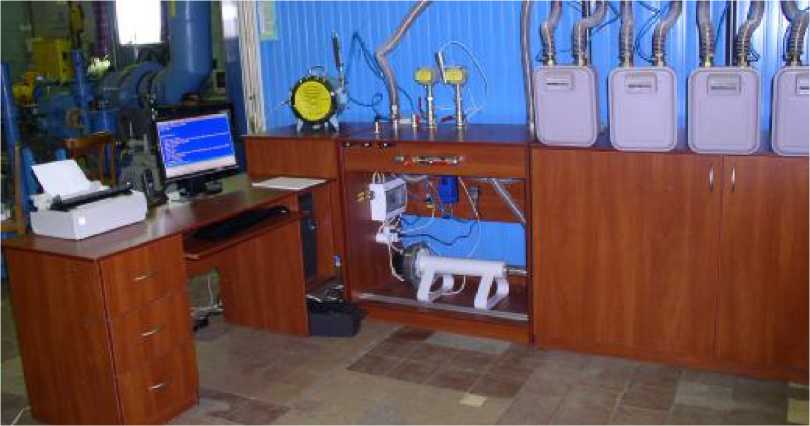

На фото 1 приведен общий вид установки компьютеризированной для определения и контроля метрологических характеристик бытовых счетчиков газа «Темпо-3».
Фото 1. Общий вид установки компьютеризированной для определения и контроля метрологических характеристик бытовых счетчиков газа «Темпо-3».

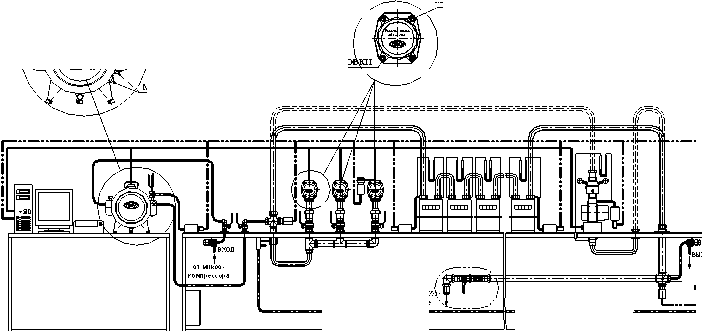

На рисунке 1 приведена схема пломбировки и обозначение мест для нанесения пломб и наклеек для защиты от несанкционированного доступа .
Эталонный счетчик газа барабанного типа
Эталонные счетчики газа
место пломбиро
места пломбировки
роторного типа
место пломбировки
микро -мпрессора
от микрокомпрессора
к воздух дувке
Рисунок 1. Схема пломбировки установки компьютеризированной для определения и контроля метрологических характеристик бытовых счетчиков газа «Темпо-3».
§2 | |
№----- 20__Г. |
- I
Комплект поставки установки компьютеризированной для определения и контроля метрологических характеристик бытовых счетчиков газа «Темпо-3» приведен в таблице 4.
Таблица 4
Комплектующие |
Количество |
Примечания |
Установка «Темпо-3» |
1 шт. |
В соответствии с заказом |
Паспорт |
1 экз. | |
Руководство по эксплуатации |
1 экз. | |
Комплект монтажных частей |
1 комплект | |
Методика поверки |
1 экз. |
Основные метрологические и технические характеристики счетчиков приведены в таблице 3.
Таблица 3
Наименования характеристик |
Значения характеристик |
1. Диапазон объемного расхода, м3/ч, для исполнений:
|
0,016^16,0 0,016^40,0 |
2. Пределы допускаемой относительной погрешности, %, при значениях объемного расхода: > 0,4 м3/ч < 0,4 м3/ч |
±0,3; ±0,4; ±0,5 ±0,5 |
3. Измеряемая среда |
воздух |
4. Условия эксплуатации:
|
20 ± 5 до 80 от 84,0 до 106,7 |
5. Номинальные параметры питания ПЭВМ и воздуходувок:
|
220 50 |
6. Потребляемая мощность, кВА, не более: |
5 |
7. Габаритные размеры (длина х ширина х высота), мм, не более |
3600х2100х2000 |
8. Масса, кг, не более |
300 |
