Номер по Госреестру СИ: 51735-12
51735-12 Преобразователи термоэлектрические
(WEX926)
Назначение средства измерений:
Преобразователи термоэлектрические WEX926 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры подшипников.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.11.2017
Номер записи - 141401
ID в реестре СИ - 363801
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Emerson Process Management GmbH & Co. OHG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1056 от 2018.05.30 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Преобразователи термоэлектрические (WEX926)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Emerson Process Management GmbH & Co. OHG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13849-04 01.04.2015 |
Датчики давления, 1151 мод. GP, AP, DP, HP, LT Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
14061-10 01.04.2015 |
Преобразователи давления измерительные, 3051 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
|
14683-09 01.01.2015 |
Преобразователи измерительные, 644, 3144Р Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
16825-08 17.05.2023 |
Преобразователи давления измерительные, 2088 и 2090 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для преобразователей 2088 с пределом доп. осн. погрешности ±0,1 % от ДИ; 2 года - для преобразователей 2088 с пределом доп.осн. погрешности ±0,075 % от ДИ и для преобразователей 2090 |
|
22257-11 28.04.2021 |
Термопреобразователи сопротивления платиновые, 65 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года; для класса допуска "В" с верхним пределом рабочего диапазона измеряемых температур не более 180 °С - 4 года |
|
22259-08 22.05.2018 |
Преобразователи термоэлектрические, 185 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
22261-08 26.09.2018 |
Преобразователи термоэлектрические, 1075 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
22953-08 01.10.2013 |
Анализаторы, САТ мод. 100, 200 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24116-08 01.07.2013 |
Преобразователи давления измерительные, 3051S Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
24116-13 11.05.2023 |
Преобразователи давления измерительные, 3051S Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев |
|
25764-03 01.11.2008 |
Преобразователи давления измерительные, 4600 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
2 года | |
|
25764-09 31.05.2024 |
Преобразователи давления измерительные, 4600 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
2 года | |
|
39530-08 01.01.2014 |
Датчики давления, 2051T Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39531-08 01.01.2014 |
Датчики давления, 2051C, 2051L Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
39698-08 01.01.2014 |
Газоанализаторы, X-STREAM мод. XS-O2, XGP, X2GP, XFD, X2FD, XF, X2F, X2FN, X2GC Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44372-10 01.04.2015 |
Термопреобразователи сопротивления (Термометры сопротивления) платиновые, MW-GOI, MW-FOI, W-FYK, MW-MOK(O) Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
44585-10 12.11.2025 |
Газоанализаторы, NGA-2000 мод. MLT, CLD, WCLD, FID, HFID, TFID Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46317-10 01.08.2015 |
Преобразователи многопараметрические, 3051SMV Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для преобразователей, настроенных на диапазон измерения в пределах ДИмах…ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев; 2 года - для остальных |
|
46861-11 27.05.2016 |
Преобразователи термоэлектрические многозонные, TX, MTX Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при выпуске. Периодической поверке не подлежат. |
|
46862-11 27.05.2016 |
Термопреобразователи сопротивления многозонные, WX, MWX Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
Первичная поверка при выпуске. Периодической поверке не подлежат. |
|
46963-11 18.05.2021 |
Расходомеры, 3051SFA Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года - для расходомеров с преобразователями, настроенными на диапазон измерений перепада давления в пределах 10…100 % от верхней границы диапазона измерений, при корректировке нуля не реже 1 раза в 6 месяцев, 2 года - для остальных расходомеров |
|
47440-11 05.08.2016 |
Расходомеры, 3095MFA Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
48886-12 19.01.2017 |
Газоанализаторы, BINOS 100, OXYNOS 100 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48988-12 30.12.2021 |
Преобразователи измерительные, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
49085-12 30.12.2021 |
Датчики температуры, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
50699-12 19.06.2022 |
Расходомеры, 3051SFC Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров | |
|
51735-12 20.11.2017 |
Преобразователи термоэлектрические, WEX926 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
51736-12 20.11.2017 |
Термопреобразователи сопротивления, WEX926 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
57090-14 25.02.2024 |
Газоанализаторы, X-STREAM мод. X-STREAM ХЕ и X-STREAM Х2 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
65333-16 06.10.2021 |
Уровнемеры, 5708 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
66470-17 |
Датчики температуры, 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
67256-17 14.04.2027 |
Манометры, WPG Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
72982-18 |
Преобразователи разности давлений измерительные, Rosemount 3051SFP Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
56381-14 15.11.2023 |
Преобразователи измерительные, Rosemount 644, Rosemount 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
77488-20 |
Датчики температуры, Rosemount 3144P Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
77487-20 |
Датчики температуры, Rosemount 644 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
81198-21 |
Преобразователь температуры, 0185 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
82765-21 |
Термопреобразователи сопротивления, MEW-45 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83331-21 |
Преобразователи измерительные, Rosemount 248 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83678-21 |
Термопреобразователи сопротивления, MI60 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
83685-21 |
Термопреобразователи сопротивления, Rosemount 0065 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
84540-22 |
Преобразователи измерительные, Rosemount 644 Фирма "Emerson Process Management GmbH & Co. OHG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Кто поверяет Преобразователи термоэлектрические (WEX926)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи термоэлектрические (WEX926)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на ТП.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим WEX926ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
Международный стандарт МЭК 60584-1 Термопары. Часть 1. Градуировочные таблицы.
Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
Техническая документация фирмы «Rosemount, Inc.», США.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверкаосуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки» (для ТП с длиной погружаемой части менее 250 мм).
Основные средства поверки:
-
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-93 в диапазоне температуры от минус 196 до плюс 660 °С;
-
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5^R+510-4), где R - измеряемое сопротивление, Ом.
-
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ )ФГУП «ВНИИМС », г. Москва
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП состоят из измерительной вставки кабельного типа, помещенной в защитную арматуру с различными технологическими соединениями (с компрессионными фитингами, втулками и т.д.) и соединенной с защитной головкой из алюминия или нержавеющей стали. Измерительная вставка ТП состоит из одного или двух чувствительных элементов (ЧЭ) - термопар с номинальной статической характеристикой преобразования (НСХ) типов E, J, K, N, T (по ГОСТ Р 8.585-2001), помещенных в защитный чехол, соединенный с кабелем с присоединительными проводами. Термопреобразователи могут комплектоваться встраиваемым в защитную головку измерительным преобразователем (ИП) утвержденного типа с унифицированным электрическим выходным сигналом постоянного тока, а также с цифровым выходным сигналом для передачи по HART-протоколу или c цифровым сигналом промышленной сети FOUNDATION Fieldbus. В головку по дополнительному заказу также может встраиваться жидкокристаллический дисплей.
Пружинная конструкция ТП обеспечивает сокращение времени отклика и гарантирует постоянный контакт чувствительного элемента со слоем баббита подшипника, а также га-
рантирует компенсацию температурного расширения подшипников.

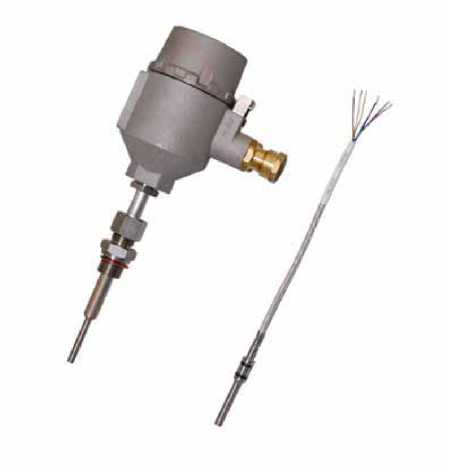

Фотографии общего вида ТП и измерительной вставки ТП приведены на рисунке 1.
Рис.1 ТП WEX926.
Диапазон измеряемых температур ТП, °С:....................................от 0 до плюс 180
Пределы допускаемых отклонений ТЭДС ТП от НСХ (в температурном эквиваленте) в зависимости от класса допуска и типа НСХ приведены в таблице:
и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее:.............1000
Длина погружаемой части ТП, мм: ............................................................40
|
Условное обозначение НСХ ЧЭ ТП |
Класс допуска ЧЭ ТП |
Пределы допускаемых отклонений ТП от НСХ, °С |
|
Е, J, K, N |
1 |
±1,5 |
|
2 |
±2,5 | |
|
T |
1 |
±0,5 (в диапазоне от 0 до плюс 125 °С); ±0,0041 (св. плюс 125 до плюс 180 °С) |
|
2 |
±1,0 (в диапазоне от 0 до плюс 133 °С); ±0,00751 (св. плюс 133 до плюс 180 °С) |
Электрическое сопротивление изоляции при температуре плюс (25±10)°С
Общая длина монтажной части ТП, мм:....................................от 100 до 100000
Диаметр погружаемой части ТП, мм:
Диаметр монтажной части ТП, мм:
Рабочие условия эксплуатации ТП:
от минус 50 до плюс 60;
- диапазон температур окружающей среды, °С:...........
- относительная влажность воздуха, %:
Средний срок службы ТП, лет, не менее:
ТП во взрывозащищенном исполнении имеют маркировку вида 2ExeIIT6X или 1ExdIICT6.
IP65.
Степень защиты оболочки по ГОСТ 14254-96:.........................................
