Номер по Госреестру СИ: 51437-12
51437-12 Установка трубопоршневая поверочная двунаправленная
(Нет данных)
Назначение средства измерений:
Установка трубопоршневая поверочная двунаправленная предназначена для измерений количества жидкости при проведении поверки, контроле и исследовании метрологических характеристик преобразователей расхода, входящих в состав системы измерений количества и показателей качества нефти № 512.
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 1
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 2
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, установленную на корпусе ТПУ или на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установке трубопоршневой поверочной двунаправленной
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Поверка
Поверка, контроль и исследование метрологических характеристик преобразователей массового расхода проводится аналогично, с той разницей, что во время перемещения поршня через измерительный участок ТПУ дополнительно выполняется измерение плотности с помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя расхода определяется через известные значения плотности, вместимости измерительного участка ТПУ и количество импульсов.ТПУ выполнена в стационарном исполнении (типоразмер 20).
Общий вид ТПУ приведен на рисунке 1.
Пломбировка ТПУ осуществляется с помощью проволоки и свинцовой пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, пропущенных через отверстия завернутых винтов крепления и фланцевых соединений калиброванного участка. Схема пломбировки приведена на рисунке 2.

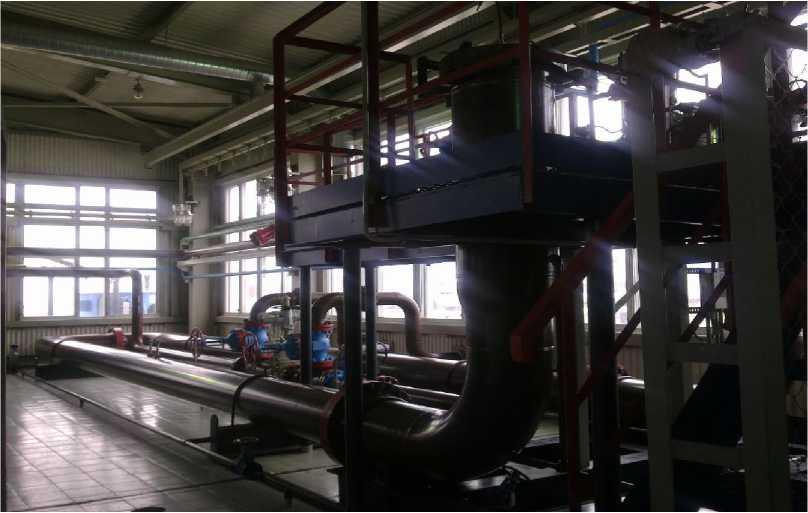

Рисунок 1 - Общий вид установки поверочной трубопоршневой двунаправленной

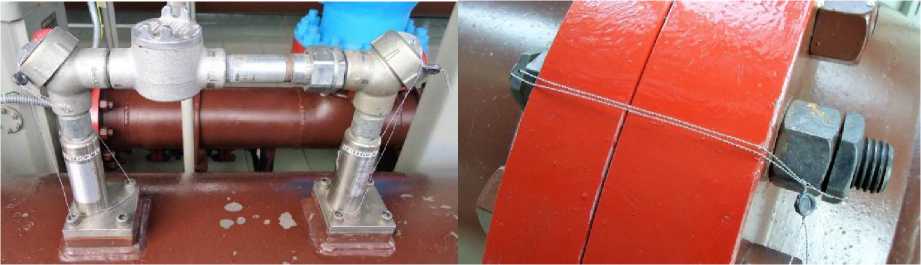

Рисунок 2 - Места пломбирования детектора и фланцевых соединений
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики ТПУ
Наименование характеристики |
Значение |
1 |
2 |
Диапазон измерения объемного расхода рабочей среды через ТПУ, м3/ч |
от 110 до 1100 |
Номинальная вместимость калиброванного участка для пары детекторов А-С-А, определенная при выпуске из производства, м3 |
6,819124 |
Номинальная вместимость калиброванного участка для пары детекторов B-D-B, определенная при выпуске из производства, м3 |
6,819976 |
Пределы допускаемой относительной погрешности определения вместимости калиброванного участка ТПУ с применением эталонных весов или мерников (для 1-го разряда по ГОСТ 8.510), % |
±0,05 |
Пределы допускаемой относительной погрешности определения вместимости калиброванного участка ТПУ при поверке трубопоршневыми поверочными установками 1-го разряда с компаратором (для 2-го разряда по ГОСТ 8.510), % |
±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры рабочей среды: - давление, МПа, не более |
6,3 |
- диапазон температуры, °С |
от +5 до +70 |
- диапазон кинематической вязкости, сСт |
от 0,4 до 1000 |
Параметры электрического питания: - напряжение переменного тока, В |
220-32 |
- частота переменного тока, Гц |
50 (±0,4) |
Потребляемая мощность, В^А, не более |
3000 |
Габаритные размеры ТПУ, мм, не более: - длина |
5590 |
- ширина |
2440 |
- высота |
1680 |
Условия эксплуатации: - температура окружающей среды,°С |
от -29 до +50 |
- относительная влажность, % |
до 90, без |
- атмосферное давление, кПа |
конденсации от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на маркировочную табличку, установленную на корпусе ТПУ или на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность ТПУ
Наименование |
Количество |
Установка трубопоршневая поверочная двунаправленная, зав. № MDP-556 |
1 экз. |
Паспорт установки трубопоршневой поверочной двунаправленной. |
1 экз. |
Инструкция по эксплуатации системы установки трубопоршневая поверочная двунаправленная |
1 экз. |
Поверка
осуществляется по документам:
-
- МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников»,
-
- МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой поверочной установки 1-го разряда с компаратором».
Основные средства поверки:
-
- весы эталонные по ГОСТ 8.021-2015, пределы допускаемой относительной погрешности ±0,01 %;
-
- набор эталонных мерников 1-го разряда по ГОСТ 8.400-2013, пределы допускаемой основной относительной погрешности ±0,02 %;
-
- трубопоршневая поверочная установка 1-го разряда по ГОСТ 8.510-2002, пределы допускаемой относительной погрешности ±0,05 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТПУ, а также на пломбы, установленные в соответствии с рисунком 2.
Изготовитель
«Daniel Measurement and Control Inc/ / Division of Emerson Process Management», США
Адрес: USA, 11100 Britmoore Park Drive, Houston, Texas 77041
Телефон (факс): 713-827-5033, +1 713 827 3880
Web-сайт: http://www.emerson.com/en-us/automation-solutions
E-mail: DanielCST.Support@Emerson.com
Заявитель
Открытое акционерное общество «Славнефть-Мегионнефтегаз»
ИНН 8605003932
Адрес: 628684, г. Мегион, Ханты-Мансийский автономный округ - Югра, ул. Кузьмина, д.51 Телефон (факс): (34643) 4-67-02, (34643) 4-64-91
Web-сайт: http://www.sn-mng.ru
E-mail: odp@mng.slavneft.ru
Испытательный центр
Общество с ограниченной ответственностью «Метрологический центр СТП»
(ООО «Метрологический центр СТП») Адрес: 420107, г. Казань, ул. Петербургская, д. 50 Телефон: (843) 214-20-98, факс: (843) 227-40-10 Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Принцип действия установки трубопоршневой поверочной двунаправленной (далее -ТПУ) основан на повторяющемся вытеснении известного объёма жидкости из измерительного участка ТПУ.
ТПУ состоит из следующих основных частей: цилиндрического участка с измерительным объемом, свободно перемещающегося под действием потока жидкости шарового поршня, детекторов положения поршня, четырехходового переключающего крана-манипулятора, средств измерений давления и температуры.
При выполнении поверки, контроля и исследовании метрологических характеристик, ТПУ и преобразователь расхода соединяют последовательно. Четырёхходовой переключающий кран ТПУ поворачивают в положение "запуск" и в поток жидкости, проходящей через ТПУ, запускается шаровой поршень. Перемещение поршня через измерительный участок ТПУ с известной вместимостью приводит к последовательному срабатыванию детекторов ТПУ.
ТПУ может работать совместно с измерительно-вычислительным комплексом (далее -ИВК) или счетчиком импульсов.
При поверке, контроле и исследовании метрологических характеристик преобразователей объемного расхода по ТПУ определяется соответствием числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема жидкости. Срабатывание детекторов ТПУ приводит к запуску и остановке ИВК или счетчика импульсов, работающих совместно с ТПУ. При этом в ИВК производится отсчёт импульсов, поступающих от поверяемого преобразователя. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя расхода. Вместимость калиброванного участка определена для двух пар детекторов A-C-A и B-D-B.
Поверка, контроль и исследование метрологических характеристик преобразователей массового расхода проводится аналогично, с той разницей, что во время перемещения поршня через измерительный участок ТПУ дополнительно выполняется измерение плотности с помощью поточного преобразователя плотности, а коэффициент преобразования преобразователя расхода определяется через известные значения плотности, вместимости измерительного участка ТПУ и количество импульсов.
ТПУ выполнена в стационарном исполнении (типоразмер 20).
Общий вид ТПУ приведен на рисунке 1.
Пломбировка ТПУ осуществляется с помощью проволоки и свинцовой пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, пропущенных через отверстия завернутых винтов крепления и фланцевых соединений калиброванного участка. Схема пломбировки приведена на рисунке 2.
Рисунок 1 - Общий вид установки поверочной трубопоршневой двунаправленной
Рисунок 2 - Места пломбирования детектора и фланцевых соединений
Программное обеспечение отсутствует.
Таблица 3 - Комплектность ТПУ
Наименование |
Количество |
Установка трубопоршневая поверочная двунаправленная, зав. № MDP-556 |
1 экз. |
Паспорт установки трубопоршневой поверочной двунаправленной. |
1 экз. |
Инструкция по эксплуатации системы установки трубопоршневая поверочная двунаправленная |
1 экз. |
Таблица 1 - Метрологические характеристики ТПУ
Наименование характеристики |
Значение |
1 |
2 |
Диапазон измерения объемного расхода рабочей среды через ТПУ, м3/ч |
от 110 до 1100 |
Номинальная вместимость калиброванного участка для пары детекторов А-С-А, определенная при выпуске из производства, м3 |
6,819124 |
Номинальная вместимость калиброванного участка для пары детекторов B-D-B, определенная при выпуске из производства, м3 |
6,819976 |
Пределы допускаемой относительной погрешности определения вместимости калиброванного участка ТПУ с применением эталонных весов или мерников (для 1-го разряда по ГОСТ 8.510), % |
±0,05 |
Пределы допускаемой относительной погрешности определения вместимости калиброванного участка ТПУ при поверке трубопоршневыми поверочными установками 1-го разряда с компаратором (для 2-го разряда по ГОСТ 8.510), % |
±0,10 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры рабочей среды: - давление, МПа, не более |
6,3 |
- диапазон температуры, °С |
от +5 до +70 |
- диапазон кинематической вязкости, сСт |
от 0,4 до 1000 |
Параметры электрического питания: - напряжение переменного тока, В |
220-32 |
- частота переменного тока, Гц |
50 (±0,4) |
Потребляемая мощность, В^А, не более |
3000 |
Габаритные размеры ТПУ, мм, не более: - длина |
5590 |
- ширина |
2440 |
- высота |
1680 |
Условия эксплуатации: - температура окружающей среды,°С |
от -29 до +50 |
- относительная влажность, % |
до 90, без |
- атмосферное давление, кПа |
конденсации от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
10 |
