Номер по Госреестру СИ: 51140-12
51140-12 Нефелометр
(VS20-UMB)
Назначение средства измерений:
Нефелометр VS20-UMB предназначен для автоматических измерений метеорологической оптической дальности (далее МОД).
Внешний вид.
Нефелометр
Рисунок № 1
Внешний вид.
Нефелометр
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 140725
ID в реестре СИ - 363125
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Lufft Mess- und Regeltechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации".
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2224 от 2022.09.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№2169 от 2011.05.10 О внесении изменений и дополнений в приложение к приказу Федерального агентства по техническому регулированию и метрологии от 20 августа 2010 г. № 3108
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
Наличие аналогов СИ: Нефелометр (VS20-UMB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Lufft Mess- und Regeltechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39179-08 01.12.2013 |
Датчики температуры и влажности воздуха, 8160.TFF10 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39341-08 01.01.2014 |
Датчики количества осадков, 8353.01 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39390-08 01.01.2014 |
Датчики атмосферного давления, 8355.03 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40332-09 01.05.2014 |
Датчики высоты снежного покрова, 8365.00 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40547-09 01.06.2014 |
Датчики скорости и направления воздушного потока, 8352.USH4M Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40777-09 01.07.2014 |
Датчики температуры поверхности и грунта дорожного полотна, температуры водной смеси на дорожном полотне, 8410.02 Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41440-09 01.10.2014 |
Станции погодные автоматические, WS-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49171-12 01.03.2017 |
Измерители метеорологических параметров дорожного полотна бесконтактные, NIRS31-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51136-12 |
Комплект поверочный, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51140-12 |
Нефелометр, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51141-12 11.09.2017 |
Нефелометры, VS20-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51780-12 23.11.2017 |
Преобразователи метеорологических параметров дорожного покрытия, IRS31-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54538-13 08.08.2018 |
Преобразователи параметров атмосферных осадков, R2S-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56245-14 23.01.2019 |
Анемометры ультразвуковые , Ventus-UMB Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56672-14 27.02.2019 |
Метеостанции, OPUS мод. OPUS THI, OPUS THIР, OPUS TСО Фирма "Lufft Mess- und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Нефелометр (VS20-UMB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Нефелометр (VS20-UMB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение «UMB-Config-VS» состоит из двух модулей: встроенного ПО и автономного ПО. Встроенное ПО («UMB_Reader») обеспечивает сбор данных, обработку, передачу данных на персональный компьютер. Автономное ПО («UMB-Config-Tool») обеспечивает отображение, анализ и архивирование результатов измерений, проверку состояния нефелометра VS20-UMB. Автономное ПО является полностью метрологически значимым (файл ULSPS.exe).
Таблица 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист формуляра и на пластину, крепящуюся на приемнике нефелометра, типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в формуляре «Нефелометр VS20-UMB».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нефелометру VS20-UMB
-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ 8.557-2007 ГСИ «Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 мкм до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 мкм до 20,0 мкм».
-
3. Техническая документация фирмы «Lufft Mess-und Regeltechnik GmbH».
Осуществление деятельности в области гидрометеорологии.
Поверка
Поверка осуществляется по методике поверки МП 2551-0098-2012 «Нефелометры VS20-UMB», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 01.06.2012 года.Перечень эталонов, применяемых при поверке: -Трансмиссометр LT31, диапазон от 0% до 100%, пг±0,215%.
Принцип действия нефелометра VS20-UMB основан на оценке показателя ослабления светового потока в атмосфере.
Нефелометр VS20-UMB состоит из излучателя, приемника, контроллера, кронштейна.
Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности светодиода, схемы контроля и компенсации загрязненности окна. Приемник состоит из фотодиода, усилителя, фильтра, A/D конвертера, стабилизатора интенсивности фотодиода, контроллера, схемы контроля и компенсации загрязненности окна. В излучателе и приемнике линзы защищены от осадков козырьками. Линзы и козырьки оборудованы встроенным обогревом.
Измерение показателя ослабления осуществляется посредством регистрации интенсивности рассеянного светового потока. Пересчет измеренного показателя ослабления в МОД производится в соответствии с законом Бугера-Ламберта по известной формуле Кошмидера.
Нефелометр VS20-UMB управляется микропроцессором и имеет набор встроенных команд и последовательных тестов для корректировки конфигурации и контроля функций для проверки системных параметров.
Конструктивно в нефелометре VS20-UMB излучатель и приемник закреплены на кронштейне напротив друг друга так, чтобы их оптические оси были направлены под углом 42 градуса к горизонтальной плоскости. Кронштейн крепится на мачте высотой 1,5 м, которая устанавливается на бетонном фундаменте. Общий вид нефелометра VS20-UMB приведен на рис.1.
Нефелометр VS20-UMB работает непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией нефелометр VS20-UMB имеет последовательный интерфейс RS485. Нефелометр VS20-UMB при использовании модемов могут быть удалены от обслуживающего терминала или ПК на расстояние до 10 км.

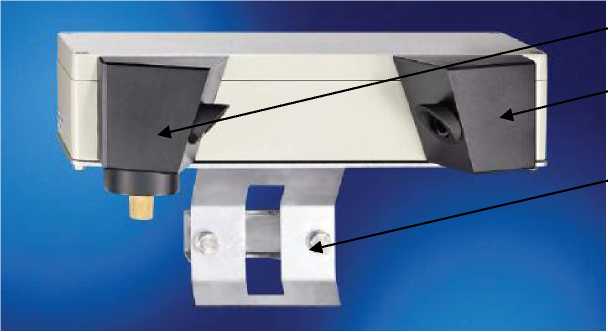

Рис.1 Нефелометры VS20-UMB
Излучатель - 1, приемник - 2, кронштейн - 3,

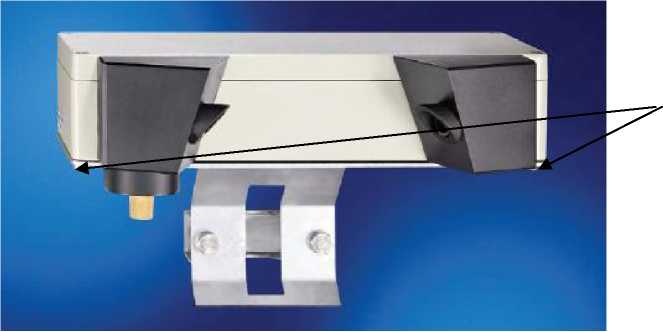

Рисунок 2. Схема пломбирования нефелометра VS20-UMB
Пломбы - 1.
-
1. Нефелометр VS20-UMB 1 шт.
-
2. Формуляр «Нефелометр VS20-UMB» 1 шт.
-
3. Методика поверки МП 2551-0098-2012 1 шт.
|
Наименование характеристики |
Значения характеристики | |||
|
Диапазон измерений показателя ослабления, |
-1 м |
от 0,0015 до 0,3 | ||
|
Пределы допускаемой относительной погрешности из- | ||||
|
мерений показателя ослабления, % |
±3 | |||
|
Диапазон измерений эквивалентной МОД, м |
от 10 до 2000 | |||
|
Пределы допускаемой относительной погрешности из- | ||||
|
мерений эквивалентной МОД,% |
±3 | |||
|
Напряжение источника постоянного тока, В |
от 20 до 30 | |||
|
Максимальная потребляемая мощность, Вт |
3 | |||
|
Средняя наработка на отказ, ч |
10000 | |||
|
Срок службы, лет |
10 | |||
|
Габаритные размеры, масса |
высота, мм |
ширина, мм |
глубина, мм |
масса, кг |
|
Нефелометр VS20-UMB |
80 |
360 |
190 |
4,0 |
|
Условия эксплуатации | ||||
|
-температура воздуха/C; |
от минус 40 до 60 | |||
|
-относительная влажность воздуха,%; |
от 0 до 100 | |||
|
-атмосферного давления, гПа |
от 800 до 1100 | |||
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«UMB Reader» |
umb r.hex |
2.5 |
BF557D62 |
CRC32 |
|
«UMB-Config-Tool» |
ULSPS.exe |
1.5 |
2EA34FFB |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО «UMB-Config-VS» учтено при нормировании метрологических характеристик.
