Измерители представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.

Измерители устанавливаются на носитель мезонинных модулей, и через интерфейсы стандарта VXI (для модулей типа НМ, НМ-С и НМУ) и стандарта LXI (для устройств типа MezaBox, MezaBOX\Battery 133W-hrs) соединяются информационно с управляющей ПЭВМ.

В качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003 и устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01.

Принцип действия измерителей заключается в следующем: измеряемое напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей.

Количество измерителей, устанавливаемых на один носитель мезонинных модулей:

• - до четырех, если в качестве носителей мезонинных модулей используются модули НМ, НМ-С, НМУ;

• - до двух, если в качестве носителей мезонинных модулей используются устройства MezaBox, MezaBох\Battery 133W-hrs.

Измерители имеют следующие модификации:

МН4И ФТКС.468266.001;

МН8С ФТКС.468266.002;

МН6СВ ФТКС.468266.003.

Внешний вид устройств типа MezaBox и MezaBох\Battery 133W-hrs с установленными измерителями, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 1 и 2.

Внешний вид носителей мезонинных модулей типа НМ, НМ-С, НМУ с установленными измерителями, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведены на рисунке 3.

Внешний вид измерителей приведен на рисунках 4...6.

По условиям эксплуатации измерители удовлетворяет требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

Место пломбировки

Место нанесения знака

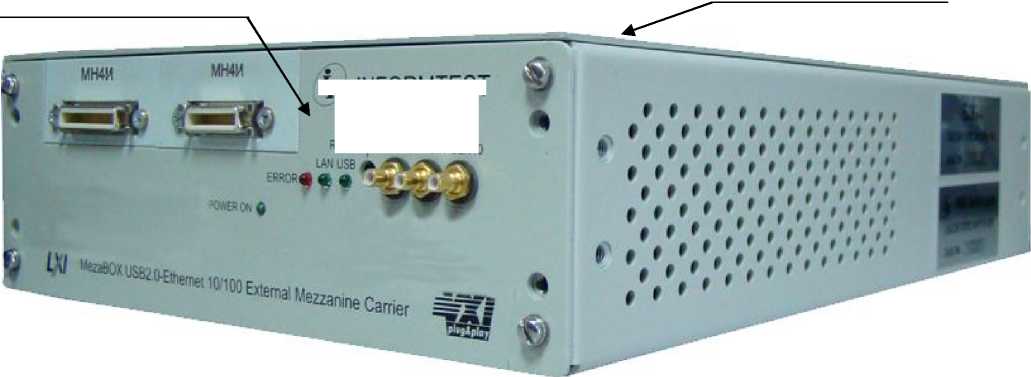

Рисунок 1 - Внешний вид устройства MezaBox с установленными измерителями, указанием места нанесения знака утверждения типа и местом пломбировки

Место нанесения знака

Рисунок 2 - Внешний вид устройства MezaBox\Battery 133W-hrs с установленным измерителем, указанием места нанесения знака утверждения типа и местом пломбировки

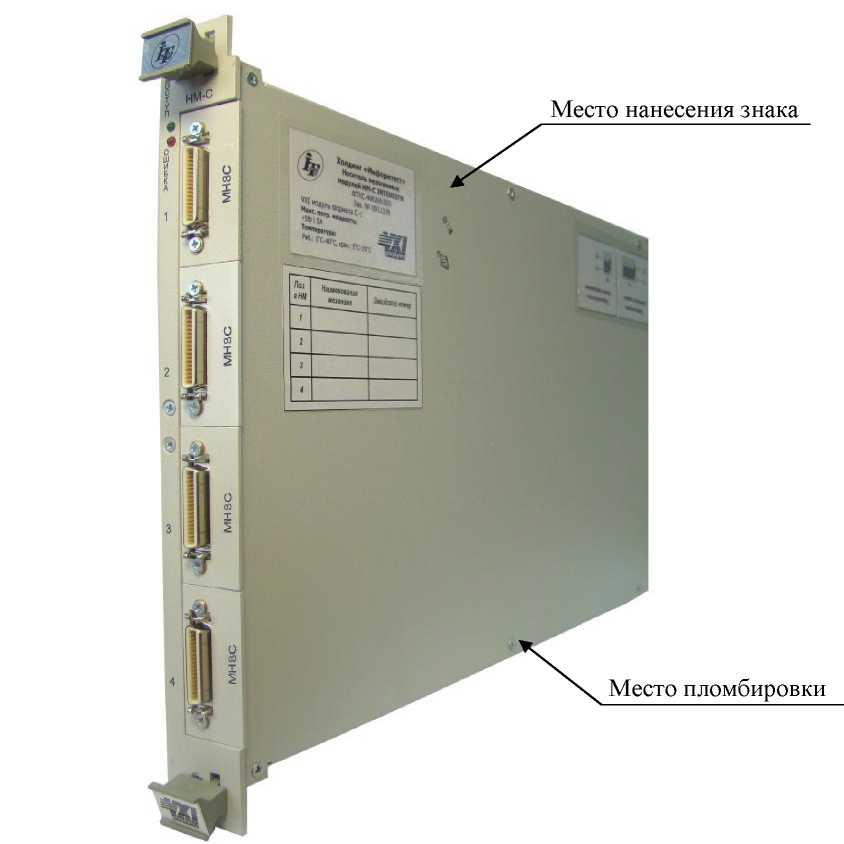

Рисунок 3 - Внешний вид носителя мезонинных модулей типа НМ-С (НМ, НМУ) с установленными измерителями, указанием места нанесения знака утверждения типа и местом пломбировки

1

♦ и

»| '

I

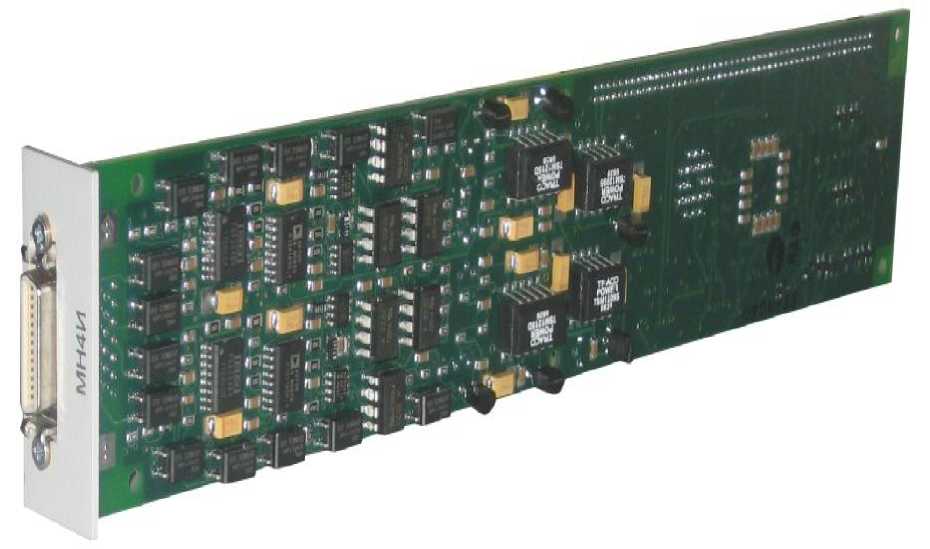

Рисунок 4 - Внешний вид измерителя МН4И ФТКС.468266.001

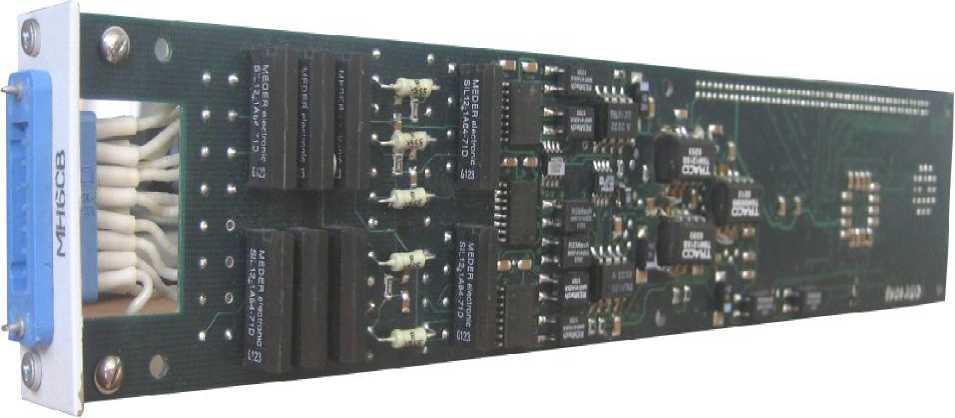

Рисунок 5 - Внешний вид измерителя МН6СВ ФТКС.468266.003

Рисунок 6 - Внешний вид измерителя МН8С ФТКС.468266.002

В комплект поставки входят: измеритель, носитель мезонинных модулей (по заказу), комплект ЗИП-О, комплект эксплуатационной документации, приведенные в таблице 4.

Таблица 4

Измерительные каналы напряжения постоянного тока

Диапазоны измерений напряжения постоянного тока, реализованных измерителями МН4И, В .................................................... от минус 0,1 до 0,1; от минус 1 до 1, от минус 10 до 10.

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока для диапазона измерений:

от минус 0,1 до 0,1 В, мВ..............................................................................................................± 0,4;

от минус 1 до 1 В, мВ

от минус 10 до 10 В, мВ

Количество каналов

Диапазоны измерений напряжения постоянного тока, реализованных измерителями МН8С, В .................................................................................. от минус 10 до 10; от минус 50 до 50.

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока для диапазона измерений:

от минус 10 до 10 В, мВ.................................................................................................................± 20;

от минус 50 до 50 В, мВ...............................................................................................................± 100.

Количество каналов ..............................................................................................................8.

Диапазон измерений напряжения постоянного тока, реализованный измерителями

МН6СВ, В ............................................................................................................ от минус 300 до 300.

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока для диапазона измерений, мВ.............................................................................................± 800.

Количество каналов ..............................................................................................................6.

Общие характеристики Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С.............................................................от 5 до 40;

• - относительная влажность воздуха при температуре 25 °С, %, не более от 30 до 80;

• - атмосферное давление, кПа ........................................................................ от 84 до 106,7.

Потребляемая суммарная максимальная мощность, (Вт), приведена в таблице 2.

Таблица 2

Суммарная масса, кг, приведена в таблице 3.

Таблица 3

Габаритные размеры (длина х ширина х высота), мм, не более:

• - измерителей................................................................................................................270 х 50,8 х 22;

• - носителей мезонинных модулей НМ ФТКС.468269.002, НМ-С ФТКС.468269.005,

НМУ ФТКС.468269.003................................................................................................262 х 30 х 369;

• - носителя мезонинных модулей - устройства MezaBox ФТКС.469133.006.......196 х 66,5 х 315;

• - носителя мезонинных модулей - устройства MezaBох\Battery 133W-hrs

ФТКС.469133.006-01...................................................................................................196 х 102 х 315.
