Сведения о средстве измерений: 51031-12 Анализаторы

Номер по Госреестру СИ: 51031-12
51031-12 Анализаторы
(HY-LiTE® 2)

Назначение средства измерений:
Анализаторы HY-LiTE® 2 предназначены для измерений содержания аденозинтрифос-форной кислоты (АТФ) в анализируемом образце.

сертификация программного обеспечения

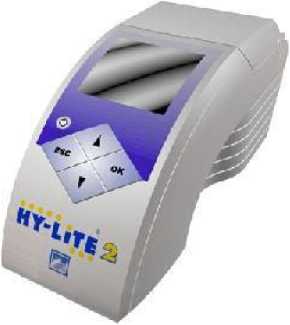

Внешний вид. Анализаторы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 20.06.2027
Номер записи - 140594
ID в реестре СИ - 362994
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

нет модификации, нет данных, HY-LiTE® 2, HY-LITE 2, HY - LiTE® 2, -,

Производитель

Изготовитель - Фирма "Merck KGaA"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 87
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 3
Кол-во владельцев - 11
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Анализаторы (HY-LiTE® 2)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Merck KGaA"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
14621-95
01.01.2006
Анализаторы фотометрические, SQ118
Фирма "Merck KGaA" (ГЕРМАНИЯ )
1 год
24092-08
01.02.2017
Анализаторы фотометрические, Spectroquant NOVA 60/60A
Фирма "Merck KGaA" (ГЕРМАНИЯ )
ОТ
1 год
26380-04
01.03.2009
Анализаторы фотометрические, RQflex, RQflex plus
Фирма "Merck KGaA" (ГЕРМАНИЯ )
1 год
29598-05

Спектрофотометры, NOVA 400
Фирма "Merck KGaA" (ГЕРМАНИЯ )
1 год
29640-05
01.08.2010
Системы оперативного контроля и мониторинга за гигиеническими параметрами производственного оборудования, HY-LITE 2
Фирма "Merck KGaA" (ГЕРМАНИЯ )
1 год
30889-12
23.04.2017
Пробоотборники воздуха, MAS-100 Eco
Фирма "Merck KGaA" (ГЕРМАНИЯ )
ОТ
1 год
30890-12
18.05.2017
Расходомеры воздуха цифровые, DA-100
Фирма "Merck KGaA" (ГЕРМАНИЯ )
ОТ
2 года
32191-06
01.07.2011
Анализаторы фотометрические, Spectroquant Multy, Spectroquant Picco
Фирма "Merck KGaA" (ГЕРМАНИЯ )
1 год
32191-13
12.03.2018
Анализаторы фотометрические, Spectroquant Multy, Spectroquant Picco
Фирма "Merck KGaA" (ГЕРМАНИЯ )
ОТ
1 год
40531-09
27.05.2019
Спектрофотометры, PHARO 300
Фирма "Merck KGaA" (ГЕРМАНИЯ )
ОТ
1 год
43141-09
23.12.2024
Пробоотборники воздуха микробиологические, RCS мод. RCS High Flow, RCS Isolator, RCS Plus
Фирма "Merck KGaA" (ГЕРМАНИЯ )
ОТ
МП
1 год
49901-12
18.05.2017
Анализаторы мутности, TURBIQUANT®1100 IR/T, TURBIQUANT®1500 IR/T, TURBIQUANT®3000 IR/T
Фирма "Merck KGaA" (ГЕРМАНИЯ )
ОТ
1 год
51031-12
20.06.2027
Анализаторы, HY-LiTE® 2
Фирма "Merck KGaA" (ГЕРМАНИЯ )
ОТ
МП
1 год
57017-14
08.04.2019
Пробоотборники воздуха микробиологические, MAS-100 NT®
Фирма "Merck KGaA" (ГЕРМАНИЯ )
ОТ
1 год
57024-14
08.04.2019
Расходомеры воздуха цифровые, DA-100 NT
Фирма "Merck KGaA" (ГЕРМАНИЯ )
ОТ
2 года
64862-16
31.08.2026
Спектрофотометры, Prove
Фирма "Merck KGaA" (ГЕРМАНИЯ )
ОТ
МП
1 год
67826-17
19.06.2027
Фотоколориметры, Spectroquant® мод. Move 100
Фирма "Merck KGaA" (ГЕРМАНИЯ )
ОТ
МП
1 год
79164-20
11.09.2025
Дилюторы гравиметрические, DiluCult
Фирма "Merck KGaA" (ГЕРМАНИЯ )
ОТ
МП
1 год

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Анализаторы (HY-LiTE® 2)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИНЭКС СЕРТ"
(RA.RU.312302)
  • нет модификации
  • 2 0 2 0 0 0 0
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • HY-LiTE® 2
  • 2 0 1 0 1 0 1
    ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
    (RA.RU.311380)
    РСТ
  • HY-LITE 2
  • 1 0 1 0 1 0 1
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • HY - LiTE® 2
  • 14 2 4 10 0 11 4 7
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311348)
    РСТ
  • HY-LiTE® 2
  • 2 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311348)
    РСТ
  • HY-LiTE® 2
  • 1 0 0 0 0 0 0
    ФБУ «Белгородский ЦСМ»
    (RA.RU.311380)
    РСТ
  • нет данных
  • HY-LiTE® 2
  • 61 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)
    РСТ
  • HY-LiTE® 2
  • -
  • 3 0 3 0 3 0 3
    ФБУ "ЦСМ Татарстан"
    (RA.RU.311394)
    РСТ
  • HY-LiTE® 2
  • 1 0 1 0 1 0 1

    Стоимость поверки Анализаторы (HY-LiTE® 2)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Белгородский ЦСМ
    Белгородская область
    6750 6348
    ФБУ Калужский ЦСМ
    Калужская область
    6238 6348
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    5208 6348
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    5616 6348
    Орловский филиал ФБУ Тульский ЦСМ
    Орловская область
    7710 6348

    Программное обеспечение

    Идентификационные данные программного обеспечения анализаторов HY-LiTE® 2.

    Таблица 1

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения не ниже

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    HyLite

    Firmware

    -

    V01.03.11

    Bank 0: Check CF36

    Bank 1: Check DBD2

    Bank 2: Check F0DD

    Bank 3: Check 19DC

    Bank 4: Check 78DD

    Bank 5: Check 3B02

    Bank 6: Check B851

    Bank 7: Check 80EA

    Bank 8: Check EA20

    Bank 9: Check F0E5

    Bank 10: Check 1647

    Bank 11: Check 6B99

    Bank 12: Check 9654

    Bank 13: Check FEE2

    -

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010:

    - "А" - не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных измерений.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносят на титульный лист Руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    нет.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к анализаторам HY-LiTE® 2

    Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется по документу МП 51031-12 "Инструкция. Анализаторы HY-LiTE® 2. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 02 июля 2012 г. и входящим в комплект поставки.

    Основные средства поверки:

    • - раствор натрия аденозинтрифосфата с массовой концентрацией 10 мг/см3, регистрационный № 71/421/21 МЗ РФ, фармакопейная статья ФС 42-3013-94.


    Изготовитель

    Фирма "Merck KGaA", Германия
    Адрес: Frankfurter Str. 250, 64271 Darmstadt, Germany

    Заявитель


    Представительство фирмы "МЕРК КГаА" (Германия), г. Москва
    Адрес: 125445, г. Москва, ул. Смольная, д. 24 Д.

    Испытательный центр


    Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП "ВНИИМС", г. Москва

    АТФ присутствует во всех материалах животного и растительного происхождения, включая продукты питания, бактериях, грибах и других микроорганизмах.

    Принцип действия анализаторов HY-LiTE® 2 (далее по тексту - анализаторы) основан на измерении светового излучения, испускаемого в ходе реакции АТФ с реагентом люциферина (люциферазы). Интенсивность светового излучения, испускаемого образцом, измеряется анализатором и индицируется на его дисплее в относительных единицах люминесценции RLU, либо в логарифмических единицах lg(RLU). Значение интенсивности светового излучения прямо пропорциональна содержанию АТФ в анализируемом образце. Анализатор применяют для определения АТФ в жидких и поверхностных пробах.

    В состав анализаторов HY-LiTE® 2 входят: источник света; приемник излучения (фотодиод); измерительная камера; система самодиагностики, включающая в себя внутренний эталон источника света и электронное устройство температурной компенсации; система электропитания, состоящая из отсека для батареек постоянного тока и отдельного блока питания - сетевого адаптера; встроенный термопринтер; два последовательных интерфейса RS232; дисплей и микропроцессорный блок, включающий панель с клавишами управления. Все устройство смонтировано в едином корпусе. Пробы образцов отбирают с помощью устройств отбора проб HY-LiTE®, выполненных в виде авторучек.

    В приборе предусмотрены автоматическая температурная компенсация при каждом измерении и автоматическая самодиагностика и калибровка по встроенному источнику света с корректировкой фонового сигнала (выдается сообщение об ошибке при фоновом значении свыше 15 RLU).

    Анализ данных может осуществляться с внешнего компьютера, оснащенного программой TREND 2.

    Внешний вид. Анализаторы (HY-LiTE® 2), http://oei-analitika.ru

    Рис. 1 Внешний вид анализаторов HY-LiTE® 2.


    Анализатор HY-LiTE® 2.

    Устройства отбора проб HY-LiTE®, (по заказу).

    Сетевой адаптер.

    Карта активации литьевой батарейки прибора.

    Щелочные батарейки типа АА - 4 шт.

    Держатель элементов питания (батареек).

    Диск с программным обеспечением TREND 2 Windows для ПК.

    Кабель подключения прибора к ПК.

    Руководство по эксплуатации.

    Методика поверки.


    Диапазон измерений анализаторов и предел допускаемого среднего квадратического отклонения приведены в таблице 2.

    Таблица 2

    Диапазон показаний, относительные единицы люминесценции

    RLU*

    (логарифмические единицы lg(RLU))

    Диапазон измерений, относительные единицы люминесценции

    RLU* (логарифмические единицы lg(RLU))

    Предел допускаемого среднего квадратического отклонения, %

    приведенного

    относительного

    1 - 99000

    1 - 500 (0 - 2,7)

    7

    -

    (0 - 5)

    св. 500 - 10000

    (св. 2,7 - 4,0)

    -

    7

    * Зависимость относительных единиц люминесценции RLU от массовой концентрации АТФ устанавливают при градуировке анализатора.

    Технические характеристики представлены в таблице 3. Таблица 3

    Длительность измерительного цикла, с, не более

    15

    Г абаритные размеры, мм, не более

    110x130x280

    Масса, кг, не более

    1,0

    Напряжение питания

    сетевой адаптер с напряжением сети (220 -Н) В

    батарейки 4 напряжением 1,5 В, тип АА

    Частота, Гц

    50 ± 1

    Условия эксплуатации:

    • - температура окружающей среды, оС                        от 5 до 35

    • - относительная влажность, %                                от 5 до 95


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
