Номер по Госреестру СИ: 50989-12
50989-12 Комплекс весоизмерительный трубной продукции
(Нет данных)
Назначение средства измерений:
весоизмерительный
Комплекс весоизмерительный трубной продукции (далее -комплекс) предназначен для взвешивания стальных труб.
Внешний вид.

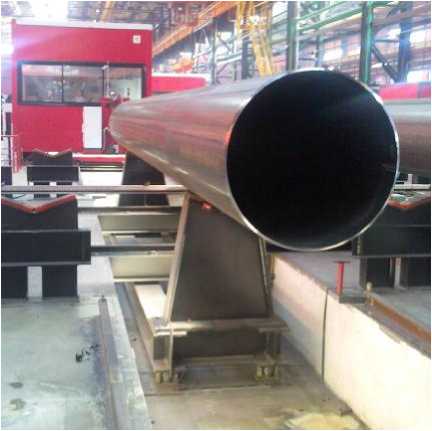

Комплекс весоизмерительный трубной продукции
Рисунок № 1
Внешний вид.
Комплекс весоизмерительный трубной продукции
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 140535
ID в реестре СИ - 362935
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, .,
Производитель
Изготовитель - Фирма "SMS Meer GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 366 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Комплекс весоизмерительный трубной продукции (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SMS Meer GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
44286-10 |
Система автоматическая измерительная, ASM Фирма "SMS Meer GmbH" (ГЕРМАНИЯ ) |
ОТ |
6 месяцев |
|
50771-12 |
Комплекс весоизмерительный листового проката, Нет данных Фирма "SMS Meer GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50989-12 |
Комплекс весоизмерительный трубной продукции, Нет данных Фирма "SMS Meer GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Комплекс весоизмерительный трубной продукции (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 5 | 1 | 0 | 4 | 0 | 5 | 0 | 4 | |
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплекс весоизмерительный трубной продукции (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Челябинский ЦСМ Челябинская область |
904 | 904 |
Программное обеспечение
Программное обеспечение (ПО) прибора весоизмерительного - встроенное, загружается при изготовлении прибора фирмой-изготовителем. ПО предназначено для обработки сигналов датчиков весоизмерительных и отображения результата измерения массы. В процессе эксплуатации изменение ПО исключено.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО весоизмерительного прибора PR 5610 |
ProController 03.00.01 |
Rev 2007-11-20 11-58-43 |
97E05473 |
контрольная сумма (CRC) |
Уровень защиты ПО прибора весоизмерительного PR 5610 от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. Для защиты от несанкционированного изменения настроек и калибровочных характеристик на плате контроллера, расположенной внутри корпуса прибора, имеются блокировочные контакты, при размыкании которых изменение настроек и характеристик прибора исключено. Доступ внутрь корпуса прибора невозможен без повреждения мастичной пломбы, которой пломбируется один из винтов на лицевой панели.
Знак утверждения типа
Знак утверждения типананосится способом наклейки на табличку, закрепленную на грузоприемной платформе весоизмерительного комплекса, а также типографским способом на титульные листы Паспорта и Руководства по эксплуатации в их верхней части слева.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений входит в состав документа «Комплекс весоизмерительный листового проката. Руководство по эксплуатации », 1605034-10.000-2011, входящего в комплект поставки.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексу весоизмерительному трубной продукции-
1 ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
-
2 ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений массы.
-
3 Техническая документация «SMS Meer GmbH», Германия.
Изготовитель
«SMS Meer GmbH», Германия.
Адрес: Ohlerkirchweg 66, 41069 Monchengladbach.
Тел.: +49 (0) 2161 350-0
Факс: +49 (0) 2161 350-1667
E-mail: info@sms-meer.com
http: //www.sms-meer.com
Заявитель
ОАО «Челябинский трубопрокатный завод» (ОАО «ЧТПЗ»), Россия.
Адрес: 454129, Россия, г. Челябинск, ул. Машиностроителей, 21
Тел.: (351) 255-71-20 http: www.chtpz.ru
Испытательный центр
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии»
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18 Факс: (343) 350-20-39 E-mail: uniim@uniim.ru
Аккредитован в соответствии с требованиями Федерального агентства по техническому регулированию и метрологии и зарегистрирован в Государственном реестре средств измерений под № 30005-11.
Принцип действия весоизмерительного комплекса заключается в преобразовании упругой деформации элементов тензорезисторных весоизмерительных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально этой силе. Аналоговые электрические сигналы с датчиков суммируются и поступают в блок весоизмерительного прибора, где суммарный сигнал преобразуется в цифровой код. Значение массы груза отображается на цифровом табло весоизмерительного прибора.
Весоизмерительный комплекс состоит из грузоприемного устройства, включающего грузоприемную платформу, установленную на четырех датчиках, весоизмерительного прибора, распределительной коробки и кабелей линий связи датчиков с весоизмерительным прибором. Внешний вид весоизмерительного комплекса приведен на рисунке 1.
нанесения знака
Грузоприемное устройство
Рисунок 1 - Внешний вид весов
Место для
поверки
Мастичная пломба
Весоизмерительный прибор
Грузоприемная платформа выполнена в виде цельносварной конструкции, на которой смонтированы кронштейны для установки взвешиваемых труб. Конструкция грузоприемной платформы опирается на весоизмерительные датчики через вмонтированные в конструкцию секции узлы встройки, при помощи которых нагрузка от взвешиваемого груза передается весоизмерительным датчикам.
Датчики весоизмерительные тензорезисторные модели PR6201 (далее - датчики) производства «Sartorius Hamburg GmbH», Германия, (внесены в Госреестр СИ, рег. № 31681-06) предназначены для преобразования статической и медленно меняющейся нагрузки в электрический сигнал.
Прибор весоизмерительный модели PR 5610 (далее - прибор) производства «Sartorius Hamburg GmbH», Германия, (внесен в Госреестр СИ РФ, рег. № 31686-06) предназначен для измерения и преобразования аналоговых выходных сигналов тензорезисторных датчиков, отображения измерительной информации на встроенном цифровом табло и передачи этой информации внешнему электронному оборудованию.
|
Наименование |
Обозначение (шифр) |
Кол-во, шт. |
|
1 Грузоприемное устройство в составе: |
1 | |
|
- грузоприемная платформа |
1 | |
|
- датчик весоизмерительный тензорезисторный |
PR6201/20t D1 |
4 |
|
2 Прибор весоизмерительный |
PR 5610 |
1 |
|
3 Комплект соединительных кабелей |
1 | |
|
4 Эксплуатационная документация в составе: - Паспорт |
1605034-10.000 ПС |
1 |
|
- Руководство по эксплуатации |
1605034-10.000 РЭ |
1 |
|
Наименование параметра |
Значение |
|
Класс точности весов по ГОСТ Р 53228-2008 |
обычный (IIII) |
|
Цена поверочного деления (е) и дискретность отсчета (d), кг |
50 |
|
Наибольший предел взвешивания (Max'), кг |
30000 |
|
Наименьший предел взвешивания (Min), кг |
500 |
|
Пределы допускаемой абсолютной погрешности при поверке (первичной, периодической, внеочередной и т.д.), кг, в диапазонах взвешивания:
|
±0,5е = ±25 ±1,0е = ±50 ±1,5е = ±75 |
|
Пределы допускаемой абсолютной погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемых погрешностей при поверке. | |
|
Пределы допускаемой погрешности устройства установки на нуль, кг |
±12,5 |
|
Предел реагирования весов, кг |
70 |
|
Время непрерывной работы весов, ч, не менее |
8 |
|
Наименование параметра |
Значение |
|
Параметры электропитания: | |
|
- напряжение питания, В |
от 187 до 242 |
|
- частота питающего напряжения, Гц |
от 49 до 51 |
|
- потребляемая мощность, В-А, не более |
25 |
|
Габаритные размеры грузоприемной платформы, мм, не более: | |
|
- длина |
7500 |
|
- ширина |
1655 |
|
- высота |
1300 |
|
Масса грузоприемной платформы, кг, не более: |
3375 |
|
Условия эксплуатации: | |
|
- диапазон рабочих температур, °С: |
от 5 до 35 |
|
- относительная влажность воздуха, %, не более |
80 |
