Номер по Госреестру СИ: 50862-12
50862-12 Виброметры
(VIBROTIP и VIBREX)
Назначение средства измерений:
Виброметры моделей VIBROTIP и VIBREX (далее виброметры) предназначены для измерения характеристик вибрационных процессов.
Внешний вид.
Виброметры
Рисунок № 1
Внешний вид.
Виброметры
Рисунок № 2
Программное обеспечение
(ПО) OMNITREND® Win служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
OM NITREND® Win |
2.7build1208 |
v. 2.71 |
b990067fc7fd2104ed db84ff04dcfa3a |
MD5 Sum with MSFCIV Tool |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на виброметры методом наклейки и на Руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации VIBROTIP, раздел «Проведение измерений с использованием коллектора данных VIBROTIP, Руководство по эксплуатации VIBREX, раздел G.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к виброметрам моделей VIBROTIP и VIBREX
1. Техническая документация фирмы «Pruftechnik», Германия.
Поверка
Поверкаосуществляется по документу МП 50862-12 «Виброметры моделей VIBROTIP и VIBREX фирмы «Pruftechnik», Германия. Методика поверки», утвержденному ГЦИ ФГУП
«ВНИИМС» 25 мая 2012 года.
Основные средства поверки: поверочная виброустановка второго разряда по МИ 207090.
Изготовитель
Фирма «Pruftechnik», ГерманияАдрес: D-85737, Ismaning, Германия
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»Действие виброметров моделей VIBROTIP и VIBREX основано на измерении и обработке электрических сигналов, поступающих от первичных преобразователей.
Виброметры VIBROTIP представляет собой портативные одноканальные измерительные приборы, состоящие из встроенного акселерометра и измерительного блока, в котором предусмотрен интегратор для получения сигнала, пропорционального виброскорости. Встроенный акселерометр является преобразователем инерционного типа и использует прямой пьезоэлектрический эффект: электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Виброметры позволяют измерять общий уровень виброускорения (встроенный акселерометр), виброскорости, кавитацию и состояние подшипников (методом измерения ударных импульсов). Они также снабжены встроенными датчиками для измерения числа оборотов и температуры. В качестве внешних преобразователей могут использоваться акселерометры, тахометрические датчики и датчики температуры, имеющие нормированный токовый выход (0-20 мА, 4-20 мА) или выход по напряжению (0-10 В). Виброметры имеют функцию хранения данных и интерфейс для соединения с ПК. Программное обеспечение OMNITREND позволяет проводить измерения и анализ по нескольким параметрам одновременно (пик, СКЗ или пик-пик). Питание виброметров VIBROTIP осуществляется от встроенной батареи напряжением 9 В.
Внешний вид виброметров модели VIBROTIP приведен на рисунке 1.

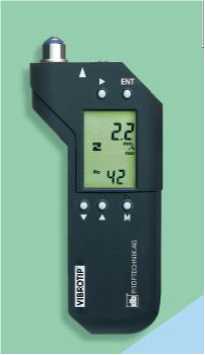

Рисунок 1 - Виброметры модели VIBROTIP
Виброметры модели VIBREX имеют две модификации: одноканальную и двухканальную. Приборы имеют нормированные токовые входы 4 20 мА. Виброметры имеет модульную конструкцию, обеспечивающую прием входных электрических сигналов от акселерометров, подготовку их к сравнению с задаваемыми опорными значениями (уставками) и позволяющую использовать любой набор модулей в зависимости от требуемых задач. Используемые с виброметрами акселерометры серии VIB 6.1хх являются преобразователем инерционного типа и используют прямой пьезоэлектрический эффект. В зависимости от модификации акселерометры имеют различные коэффициенты преобразования, различное крепление, имеют или не имеют электрическую изоляцию корпуса. Виброметры VIBREX позволяют проводить контроль состояния подшипников (методом измерения ударных импульсов) либо одно-
временно по двум каналам, либо по одному каналу производить контроль подшипника, а по другому каналу - контроль общего уровня вибрации.
Питание виброметров VIBREX осуществляется переменным напряжением от сети или постоянным напряжением 24 В.
Внешний вид виброметров VIBREX с акселерометром серии VIB 6.1хх приведен на рисунке 2.

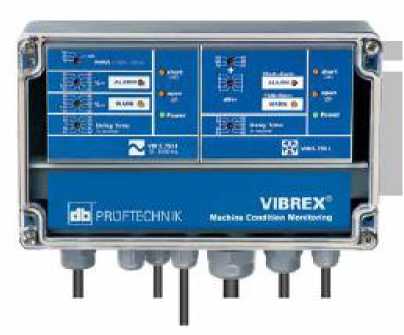

Рисунок 2 - Виброметры модели VIBREX
Программное обеспечение (ПО) OMNITREND® Win служит для обработки, визуализации и архивации той информации, которая поступает от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
OM NITREND® Win |
2.7build1208 |
v. 2.71 |
b990067fc7fd2104ed db84ff04dcfa3a |
MD5 Sum with MSFCIV Tool |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Виброметры моделей VIBROTIP и VIBREX 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Лист № 4 всего листов 4
Таблица 1
Модель VIBROTIP | |
Наименование характеристики |
Значение |
Диапазон измерений виброскорости, СКЗ, мм/с |
от 0 до 50 включ. |
Диапазон измерений числа оборотов валов, об/мин |
от 60 до 30 000 включ. |
Диапазоны измерений температуры, 0С: встроенный преобразователь внешний преобразователь |
от -30 до 270 включ.; от -30 до 500 включ. |
Диапазон частот, Гц |
от 10 до 1000 включ. |
Расширенная неопределённость при измерении виброскорости в рабочем диапазоне частот, % |
± 5 |
Модель VIBROTIP | |
Расширенная неопределённость при измерении числа оборотов валов, об/мин |
±1 |
Расширенная неопределённость при измерении температуры, % |
± 3 |
Условия эксплуатации: диапазон рабочих температур, 0С |
от 0 до 60 включ. |
Габаритные размеры (В* Шх Г), мм |
81*165*31 |
Масса, г |
300 |
Таблица 2
Модель VIBREX | |
Наименование характеристики |
Значение |
Диапазоны измерения виброускорения (СКЗ), м/с2 |
от 0 до 60 включ.; от 0 до 120 включ.; от 0 до 300 включ.; от 0 до 600 включ.; от 0 до 200 включ.; от 0 до 400 включ.; от 0 до1000 включ.; от 0 до 2000 включ. |
Диапазоны измерения виброскорости (СКЗ) мм/с |
от 0 до 10 включ.; от 0 до 20 включ.; от 0 до 50 включ.; от 0 до100 включ.; от 0 до 10 включ.; от 0 до 20 включ.; от 0 до 50 включ.; от 0 до 600 включ.; от 0 до 10 включ.; от 0 до 20 включ.; от 0 до 50 включ.; от 0 до 2000 включ. |
Диапазоны частот, Гц |
от 1 до 1000 включ.; от 2 до 1000 включ.; от 1 до 3000 включ.; от 2 до 3000 включ.; от 10 до 3000 включ. |
Расширенная неопределённость измерений виброускорения в рабочем диапазоне частот, % |
± 5 |
Расширенная неопределённость измерений виброскорости в рабочем диапазоне частот, % |
± 5 |
Условия эксплуатации: диапазон рабочих температур, 0С |
от -10 до 60 включ. |
Габаритные размеры (Ш*В*Г), мм |
200*120*77 |
Масса, г |
1500 |
