Номер по Госреестру СИ: 50380-12
50380-12 Радиометры аэрозолей
(DOSEman PRO (РАА-30))
Назначение средства измерений:
Радиометры аэрозолей DOSEman PRO (РАА-30) (далее - радиометры) предназначены для измерений и непрерывного мониторинга эквивалентной равновесной объемной активности (ЭРОА) радона (Rn-222) в воздухе.

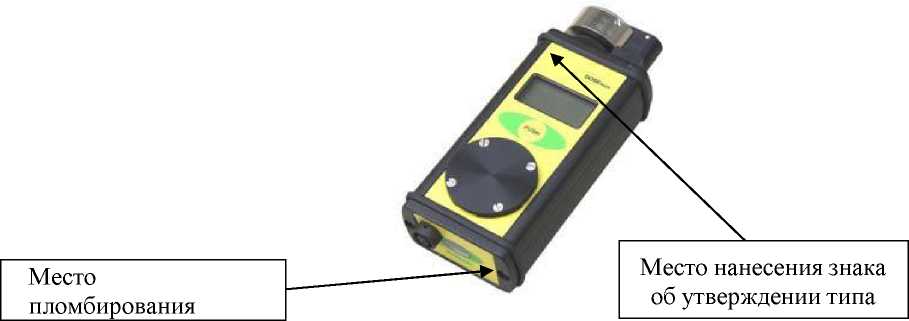

Внешний вид.
Радиометры аэрозолей
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) радиометров предназначено для настройки радиометров, считывания, сохранения и отображения результатов измерений.
Идентификационные данные (признаки) значимого программного обеспечения приведены в таблице 1.
Таблица 1
Наименова ние ПО |
Идентификац ионное наименование ПО |
Номер версии (идентификаци онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Radon Vision |
Radon Vision |
4.0.8 и выше |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к радиометрам аэрозолей DOSEman PRO (РАА-30)
ГОСТ 21496-89. Средства измерений объемной активности радионуклидов в газе. Общие технические требования и методы испытаний
ГОСТ 8.039-79. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах
Приказ Минздравсоцразвития России от 9 сентября 2011 года № 1034
Изготовитель
Фирма SARAD GmbH, Германия
Адрес: 01159 Dresden GERMANY Wiesbadener StraBe 10
Тел.: +49 (0)351/ 6580712
Факс: +49 (0)0351/ 6580718
Е-mail: support@sarad.de
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Принцип действия радиометра основан на измерении активности Ро-218 и Ро-214, накопленной на фильтре в результате осаждения дочерних продуктов распада радона, после достижения равновесия между их объемной активностью в воздухе и активностью, накопленной на фильтре. Дочерние продукты распада радона (ДПР) осаждаются на поверхности мембранного фильтра, расположенный на верхней стороне радиометра, при прокачивании через него воздуха из внешней среды встроенным насосом.
Равновесие между объемной активностью нуклидов в воздухе и накопленной на фильтре активностью достигается в зависимости от времени распада единичных нуклидов. В случае Ро-214, как последнего элемента в цепочке распада короткоживущих продуктов распада радона, данное равновесие наступает приблизительно через 2 часа вследствие предыдущих распадов бета-излучающих нуклидов РЬ-214 и Bi-214. Полупроводниковый детектор, размещенный в непосредственной близости над фильтром и соединённый с альфа-спектрометрическим трактом, позволяет независимо измерять активность Ро-218 и Ро-214 на фильтре. Длительность счётного интервала настраивается с помощью программного обеспечения, входящего в комплект поставки. Результирующее временное распределение, созданное данными временными интервалами, хранится в памяти прибора и может быть использовано для анализа в дальнейшем. Емкость энергонезависимой памяти 720 записей.
Конструктивно радиометр выполнен в виде переносного малогабаритного прибора в металлическом корпусе с батарейным питанием.
Внешний вид радиометра и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 - Внешний вид радиометра
Таблица 2
Наименование характеристики |
Значение характеристики |
Диапазон измерений объемной активности, Бк/м3 |
от 3 до 105 |
Пределы допускаемой относительной погрешности измерений, % |
±30 |
Наработка на отказ, ч не менее |
10000 |
Г абаритные размеры (длина х ширина х высота), мм, не более |
138х57х32 |
Вес, кг, не более |
0,3 |
