Номер по Госреестру СИ: 50304-12
50304-12 Гигрометры точки росы
(Michell Instruments мод. S4000, S8000, Optidew, Easidew, Pura, MDM300, Transmet, Cermet II, Cermax, QMA2030, Promet, Liquidew)
Назначение средства измерений:
Гигрометры точки росы Michell Instruments модификаций S4000, S8000, Optidew, Easidew, Pura, MDM300, Transmet, Cermet II, Cermax, QMA2030, Promet, Liquidew предназначены для измерения температуры точки росы газовых сред.
Внешний вид.
Гигрометры точки росы
Рисунок № 1
Внешний вид.
Гигрометры точки росы
Рисунок № 2
Внешний вид.
Гигрометры точки росы
Рисунок № 3
Внешний вид.
Гигрометры точки росы
Рисунок № 4
Внешний вид.
Гигрометры точки росы
Рисунок № 5
Внешний вид.
Гигрометры точки росы
Рисунок № 6
Внешний вид.
Гигрометры точки росы
Рисунок № 7
Внешний вид.
Гигрометры точки росы
Рисунок № 8
Внешний вид.
Гигрометры точки росы
Рисунок № 9
Внешний вид.
Гигрометры точки росы
Рисунок № 10
Программное обеспечение
Для модификаций S4000, S8000 и Optidew используется встроенное программное обеспечение Cooled Mirror application software, для модификаций Easidew, Pura, Transmet и Cermet II используется встроенное программное обеспечение Transmitter MIL Software, для модификаций MDM300 и Cermax используется встроенное программное обеспечение Michell portalles software, для модификации QMA2030 используется встроенное программное обеспечение MilQuartz Crystall Software, для модификаций Promet и Liquidew используется встроенное программное обеспечение Process Analyzer Software.
Структура встроенного программного обеспечения включает в себя блоки трёх программных компонентов, предназначенные для управления гигрометром, передачи аналоговых и цифровых выходных сигналов и для вывода информации на дисплей. В модификациях Transmet, Easidew Transmitter, Easidew Pro I.S, Pura Sensor, Pura O.E.M. и Pura Premium вывод информации на дисплей не предусмотрен. В модификациях MDM300, Cermax, QMA2030, Promet и Liquidew дополнительно включен программный компонент, предназначенный для записи и хранения результатов измерений.
Для вывода результатов измерений через интерфейсы связи используется программное обеспечение HyperTerminal.
Встроенная версия программного обеспечения указывается :
а) в модификации S4000- на шильде на тыльной стороне корпуса гигрометра.
б) в модификации S8000 - на дисплее, в разделе меню SETUP-ABOUT.
в) в модификации Optidew - на шильде на тыльной стороне корпуса гигрометра .
г) в модификациях Easidew, Pura, Cermet II и Transmet - на шильде на корпусе гигрометра либо на тыльной стороне корпуса блока электроники (только для исполнения On-Line).
д) в модификации MDM 300 - на дисплее, в разделе меню INFO.
е) в модификации Сermax - на дисплее, в нижней строке экрана начальной загрузки.
ж) в модификации QMA 2030 - на дисплее, в разделе меню About.
з) В модификациях Promet и Liquidew - на шильде на левой торцевой части корпуса гигрометра.
Влияние программного обеспечения на метрологические характеристики гигрометров точки росы Michell Instruments учтено при нормировании метрологических характеристик. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 1. Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Модификации S4 |
000, S8000 и Optidew | |||
Cooled Mirror application software |
7316-MiL1- 8000.hex |
1.41 |
3CA29682AFA6724EC F8E7247C8A998F |
MD5 |
Модификации Easidew, Pura, Transmet и Cermet II | ||||
Transmitter MIL |
Xmitmil.hex |
8.64 |
2378D779A252F11CC4 |
MD5 |
Software |
1700B2ECF8411A | |||
Преобразовательный блок с дисплеем модификаций Cermet II, Easidew On-Line,Pura On-Line | ||||
Transmitter MIL |
Xmitmil d.hex |
8.64 |
7F12B08DB8C2FAD6E |
MD5 |
Software |
854672E330719D6 | |||
Модификации M |
DM300 и Cermax | |||
Michell portalles software |
Port 183.hex |
1.83 |
439A75B244057069E52 37DF95B7A9087 |
MD5 |
Модификация Q |
MA2030 | |||
MilQuartz Crystall Software |
Mqcsoft.hex |
1.07 |
41E4EC82AB4B6AB4C 3E701D78472F5A4 |
MD5 |
Модификации Promet и Liquidew | ||||
Mil Process Analyzer Software |
Pa-soft.hex |
1.63 |
2DFC72DE4B16CB663 620B6AEF43A4C42 |
MD5 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус гигрометра точки росы в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодики измерений приведены в руководствах по эксплуатации на каждую модификацию гигрометров точки росы Michell Instruments.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к гигрометрам точки росы Michell Instruments
1 ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений
влажности газов".
2 Техническая документация изготовителя .
Поверка
Поверкаосуществляется по методике поверки МП-242-1260-2011 " Гигрометры точки росы Michell Instruments. Фирма "Michell Instruments Ltd.", Великобритания. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «25» января 2012 г.
Основные средства поверки:
генератор влажного газа Michell Instruments модификации DG-4, номер Госреестра 48434-11, диапазон воспроизведения температуры точки росы от минус 100 до плюс 20 °С, пределы допускаемой абсолютной погрешности воспроизведения относительной влажности ±0,2 °С.
Изготовитель
Фирма «Michell Instruments Ltd.», Великобритания.Адрес: 48 Lancaster Way Business Park, ELY, CB6 3NW Великобритания.
Тел.: +44 (0)1353 658000; Факс: +44 (0)1353 658199 .
эл. почта: uk.info@michell.com
Заявитель
ЗАО «Регуляр»Адрес: Москва, Россия, 119634
Ул. Шолохова, д.5, корп.2
Тел: +7 495 649 6660; Факс +7 495 649 6660.
эл. почта: regular@regular.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01. Факс: (812) 713-01-14,
эл.почта: info@vniim.ru
Гигрометры точки росы Michell Instruments модификаций S4000, S8000, Optidew, Ea-sidew, Pura, MDM300, Transmet, Cermet II, Cermax, QMA2030, Promet, Liquidew (далее - гигрометры) основаны на сорбционном и конденсационном методах измерения температуры точки росы и различаются конструктивными исполнениями: погружные, проточные, переносные, лабораторные, исполнения для установки в стойку. Гигрометры включают в себя измерительный блок с датчиками температуры точки росы и температуры, преобразовательный блок с дисплеем и клавишами управления. В зависимости от модификации, блоки гигрометра выполнены в едином корпусе, либо в раздельных корпусах.
Гигрометры точки росы Michell Instruments модификаций S4000, S8000, Optidew имеют датчик точки росы конденсационного типа, состоящий из охлаждаемого зеркала и оптической системы фиксации толщины конденсированного слоя воды или льда. Для охлаждения зеркала используется термоэлектрическая батарея Пельтье. Измеренное значение температуры точки росы фиксируется встроенным в зеркало платиновым термометром сопротивления Pt100. Модификация S4000 имеет исполнение для установки в стойку, измерительный и преобразовательный блоки выполнены в различных корпусах. По типу системы охлаждения термоэлектрической батареи модификация S4000 подразделяется на три исполнения: S4000 Integrale - воздушное, S4000RS - одноступенчатая холодильная установка, S4000TRS - двухступенчатая холодильная установка. Модификация S8000 имеет лабораторное исполнение в едином корпусе. Модификация Optidew имеет два исполнения: Optidew Remote - лабораторное исполнение с вынесенным датчиком точки росы и настенным креплением преобразовательного блока, Optidew Vision - лабораторное исполнение с вынесенным датчиком точки росы и настольной установкой преобразовательного блока.
Гигрометры точки росы Michell Instruments модификаций, Easidew, Pura, MDM300, Transmet, Cermet II, Cermax, Promet, Liquidew имеют датчик точки росы сорбционного типа. Сенсор влажности гигрометров состоит из трех слоев, размещенных на керамической подложке: пористого проводящего, активного адсорбирующего и еще одного проводящего и тем самым представляет собой миниатюрный конденсатор. Молекулы воды из анализируемого газа свободно проникают сквозь проводящий слой в адсорбирующий. Молекулы воды обладают высоким дипольным моментом, поэтому их присутствие в адсорбирующем слое изменяет диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя ёмкость конденсатора.
Гигрометр точки росы Michell Instruments модификации QMA2030 имеет датчик точки росы сорбционно-частотного типа, в котором сенсор влажности представляет собой конденсатор, установленный на кварцевом резонаторе. Присутствие молекул воды в адсорбирующем слое изменяет собственную частоту колебаний резонатора.
Модификации Easidew, Transmet, Cermet II имеют погружное исполнение, датчик точки росы и преобразовательный блок могут быть выполнены в различных корпусах. Датчики точки росы имеют резьбу с уплотнительным кольцом для монтажа в систему с анализируемым газом. Модификация Easidew поставляется в трёх комплектациях: Easidew Transmitter - ком-
плектация без дисплея, предназначенная для передачи аналоговых выходных сигналов на контроллер пользователя, Easidew On-line - комплектация с дисплеем, Easidew Pro I.S. - комплектация без дисплея в искробезопасном исполнении, маркировка взрывозащиты 0ExiaIICT4. Модификация Transmet поставляется в двух комплектациях: Transmet - комплектация без дисплея, Transmet I.S. - комплектация без дисплея в искробезопасном исполнении, маркировка взрывозащиты 0ExiaIICT4. Модификация Cermet II поставляется в двух комплектациях: Cermet II - комплектация с дисплеем, Cermet II I.S. - комплектация c дисплеем в искробезопасном исполнении, маркировка взрывозащиты [Exia]IIC.
Модификация Pura аналогична модификации Easidew Trasmitter, но имеет проточное исполнение, в котором датчик точки росы установлен в проточную измерительную камеру, имеющую штуцеры входа и выхода анализируемого газа.
Модификации MDM300, Cermax имеют переносные искробезопасные исполнения: MDM300 I.S. с маркировкой взрывозащиты 0ExiaIICT4 и Cermax I.S. с маркировкой взрывозащиты 0ExiaIICT3. Датчик точки росы и преобразовательный блок с дисплеем выполнены в едином корпусе, питание осуществляется от встроенных аккумуляторов.
Модификация QMA2030 имеет настольное лабораторное исполнение. Датчик точки росы, преобразовательный блок с дисплеем, штуцеры входа и выхода анализируемого газа выполнены в едином корпусе. Модификация имеет сенсорный дисплей для отображения результатов измерений и ввода измерительных параметров.
Модификации Promet и Liquidew представляют собой датчик точки росы и преобразовательный блок с дисплеем, выполненные в едином корпусе во взрывозащищенном исполнении, маркировка взрывозащиты 1Exd[ia]IIB+H2T4.
Внешний вид гигрометров гигрометров точки росы Michell Instruments модификаций S4000, S8000, Optidew, Easidew, Pura, MDM300, Transmet, Cermet II, Cermax, QMA2030, Promet, Liquidew приведён на рисунках 1-12.

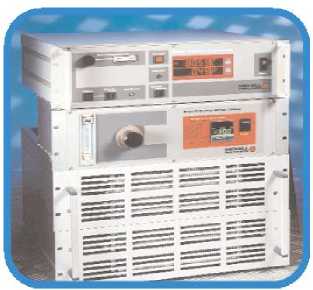

Рисунок 1. Внешний вид гигрометра Michell Instruments модификации S4000.

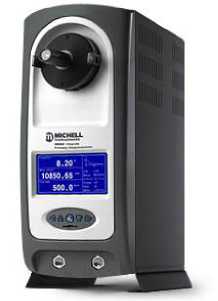

Рисунок 2. Внешний вид гигрометра Michell Instruments модификации S8000.
Рисунок 3. Внешний вид гигрометра Michell Instruments модификации Optidew.

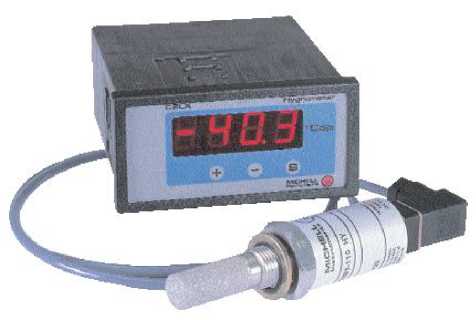

Рисунок 4. Внешний вид гигрометра Michell Instruments модификации Easidew.
Рисунок 5. Внешний вид гигрометра Michell Instruments модификации Pura.

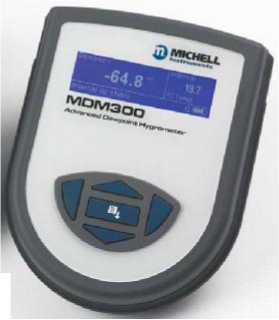

Рисунок 6. Внешний вид гигрометра Michell Instruments модификации MDM300.

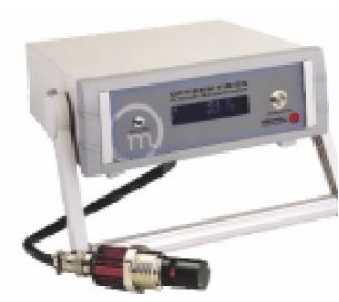

Рисунок 7. Внешний вид гигрометра Michell Instruments модификации Transmet

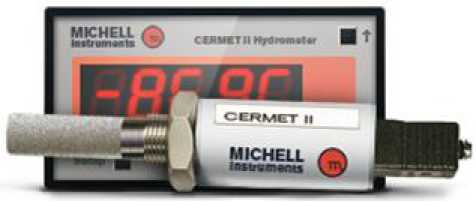

Рисунок 8. Внешний вид гигрометра Michell Instruments модификации Cermet II.
V JРисунок 9. Внешний вид гигрометра Michell Instruments модификации Cermax

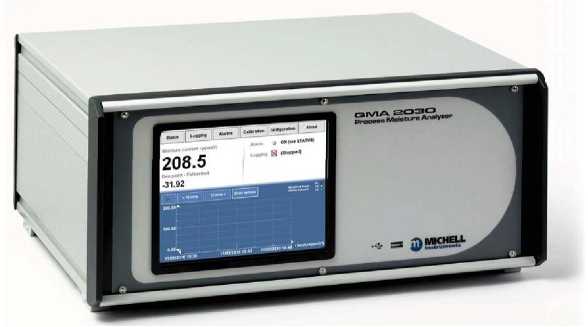

Рисунок 10. Внешний вид гигрометра Michell Instruments модификации QMA2030

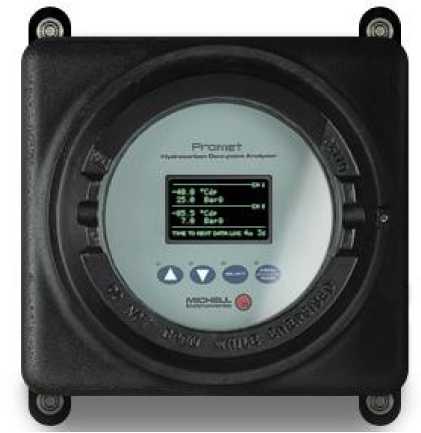

Рисунок 11. Внешний вид гигрометра Michell Instruments модификации Promet

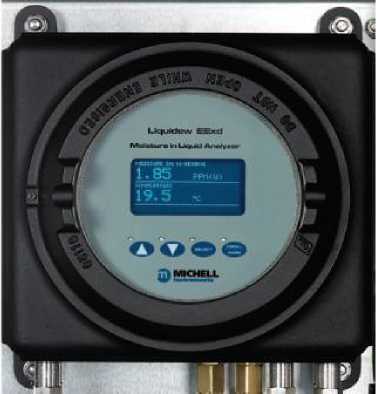

Рисунок 12. Внешний вид гигрометра Michell Instruments модификации Liquidew.
Комплект поставки определяется заказом и отражается в паспорте.
Основной комплект поставки гигрометров точки росы Michell Instruments приведен в
таблице 11.
Таблица 11
Наименование |
Количество |
Модификации S4000, S8000 | |
Г игрометр в сборе |
1 шт. |
Кабель питания |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
Методика поверки МП-242-1260-2011 |
1 экз. |
Свидетельство о первичной поверке |
1 экз. |
Модификация Optidew | |
Датчик гигрометра |
1 шт. |
Блок электронный |
1 шт. |
Кабель соединительный |
1 шт. |
Кабель питания |
1 шт. |
Внешняя термопара |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
Методика поверки МП-242-1260-2011 |
1 экз. |
Наименование |
Количество |
Свидетельство о первичной поверке |
1 экз. |
Модификации Easidew Transmitter, Easidew Pro I.S, Pura, Transmet | |
Г игрометр в сборе |
1 шт. |
Кабельный ввод |
1 шт. |
Адаптер для устаноки гигрометра |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
Методика поверки МП-242-1260-2011 |
1 экз. |
Свидетельство о первичной поверке |
1 экз. |
Модификации Easidew Online, Cermet II | |
Датчик гигрометра |
1 шт. |
Блок электронный |
1 шт. |
Кабель соединительный |
1 шт. |
Кабель питания |
1 шт. |
Адаптер для установки гигрометра |
1 шт. |
Скоба монтажная |
2 шт. |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
Методика поверки МП-242-1260-2011 |
1 экз. |
Свидетельство о первичной поверке |
1 экз. |
Модификации MDM 300, Cermax | |
Г игрометр в сборе |
1 шт. |
Зарядное устройство |
1 шт. |
Сумка для переноски |
1 шт. |
Устройство подготовки пробы ProGAS |
1 шт. |
Комплект фильтрующих картриджей (10 шт) |
1 комплект |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
Методика поверки МП-242-1260-2011 |
1 экз. |
Свидетельство о первичной поверке |
1 экз. |
Модификация QMA2030 | |
Г игрометр в сборе |
1 шт. |
Кабель питания |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
Методика поверки МП-242-1260-2011 |
1 экз. |
Свидетельство о первичной поверке |
1 экз. |
Модификации Promet, Liquidew | |
Г игрометр в сборе |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
Методика поверки МП-242-1260-2011 |
1 экз. |
Свидетельство о первичной поверке |
1 экз. |
1. Диапазоны измерений приведены в таблице 2. Таблица 2
Модификация |
Исполнение |
Измеряемая единица |
Диапазон измерений |
S4000 |
Integrale |
Температура точки росы |
от минус 60 до плюс 20 °С |
RS |
от минус 85 до плюс 20 °С | ||
TRS |
от минус 100 до плюс 20 °С | ||
S8000 |
Integrale |
Температура точки росы |
от минус 60 до плюс 20 °С |
Optidew |
Remote |
Температура точки росы |
от минус 40 до плюс 20 °С |
Vision |
от минус 40 до плюс 20 °С |
Модификация |
Исполнение |
Измеряемая единица |
Диапазон измерений |
Easidew |
Transmitter |
Температура точки росы |
от минус 100 до плюс 20 °С |
On-line | |||
Pro I.S. | |||
Pura |
Sensor |
Температура точки росы |
от минус 100 до минус 40 °С |
O.E.M. | |||
Premium | |||
On-Line | |||
MDM300 |
MDM300 |
Температура точки росы |
от минус 80 до плюс 20 °С |
MDM300 I.S. | |||
Transmet |
Transmet I.S. |
Температура точки росы |
от минус 100 до плюс 20 °С |
Cermet II |
Cermet II |
Температура точки росы |
от минус 100 до плюс 20 °С |
Cermet II I.S. | |||
Cermax |
Cermax |
Температура точки росы |
от минус 100 до плюс 20 °С |
Cermax I.S. | |||
QMA2030 |
QMA2030 |
Объёмная доля влаги |
от 0,1 до 2000 млн-1 |
Promet |
EExd |
Температура точки росы |
от минус 100 до плюс 20 °С |
I.S. | |||
Liquidew |
EExd |
Температура точки росы |
от минус 100 до +20 °С |
I.S. |
2. Пределы допускаемой абсолютной погрешности приведены в таблице 3. Таблица 3
Модификация |
Исполнение |
Измеряемая единица |
Пределы допускаемой абсолютной погрешности |
S4000 |
Integrate |
Температура точки росы |
±0,2 °С |
RS |
±0,2 °С | ||
TRS |
±0,2 °С | ||
S8000 |
Integrate |
Температура точки росы |
±0,2 °С |
Optidew |
Remote |
Температура точки росы |
±0,2 °С |
Vision |
±0,2 °С | ||
Easidew |
Transmitter |
Температура точки росы |
±2 °С |
On-tine | |||
Pro I.S. | |||
Pura |
Sensor |
Температура точки росы |
±1 °С (от минус 40 до минус 60 °С ) ±2 °С (ниже минус 60 до минус 100 °С) |
O.E.M. | |||
Premium | |||
On-Line | |||
MDM300 |
MDM300 |
Температура точки росы |
±1 °С (от плюс 20 до минус 60 °С ) ±2 °С (ниже минус 60 до минус 100 °С) |
MDM300 I.S. | |||
Transmet |
Transmet I.S. |
Температура точки росы |
±1 °С (от плюс 20 до минус 60 °С ) ±2 °С (ниже минус 60 до минус 100 °С) |
Cermet II |
Cermet II |
Температура точки росы |
±1 °С (от плюс 20 до минус 60 °С ) ±2 °С (ниже минус 60 до минус 100 °С) |
Cermet II I.S. | |||
Cermax |
Cermax |
Температура точки росы |
±1 °С (от плюс 20 до минус 60 °С ) ±2 °С (ниже минус 60 до минус 100 °С) |
Cermax I.S. | |||
QMA2030 |
QMA2030 |
Объёмная доля влаги |
±10 % (отн.) (от 0,5 до 700 млн-1) ±1 (абс.) (в остальном диапазоне) |
Модификация |
Исполнение |
Измеряемая единица |
Пределы допускаемой абсолютной погрешности |
Promet |
EExd |
Температура точки росы |
±1 °С (от плюс 20 до минус 60 °С ) ±2 °С (ниже минус 0 до минус 100 °С ) |
I.S. | |||
Liquidew |
EExd |
Температура точки росы |
±1 °С (от плюс 20 до минус 60 °С ) ±2 °С (ниже минус 60 до минус 100 °С) |
I.S. |
3. Выходные сигналы приведены в таблице 4. Таблица 4
Модификация |
Исполнение |
Выходные сигналы | |
Аналоговые |
Цифровые | ||
S4000 |
Integrale RS TRS |
4-20 мА, 10мВ/°С |
RS485, RS232 |
S8000 |
Integrale |
4-20 мА, 0-20мА, 0-1 В |
USB, карта памяти SD |
Optidew |
Remote Vision |
4-20 мА, 0-20мА |
RS485, RS232 |
Easidew |
Transmitter On-line Pro I.S. |
4-20 мА |
- |
Pura |
Sensor O.E.M. Premium On-Line |
0-10 В |
RS485 |
MDM300 |
MDM300 MDM300 I.S. |
- |
- |
Transmet |
Transmet I.S. |
4-20 мА, 0-20 мА |
- |
Cermet II |
Cermet II Cermet II I.S. |
4-20 мА |
RS485 |
Cermax |
Cermax Cermax I.S. |
- |
RS232C |
QMA2030 |
QMA2030 |
4-20 мА |
USB |
Promet |
EExd I.S. |
4-20 мА |
RS485 |
Liquidew |
EExd I.S. |
4-20 мА |
RS485 |
4. Напряжения питания приведены в таблице 5. Таблица 5
Модификация |
Исполнение |
Напряжение питания |
S4000 |
Integrale |
От 90 до 265 В, 50/60 Гц |
RS TRS |
110/120 или 220/240 В, 50/60 Гц | |
S8000 |
Integrale |
От 85 до 264 В, 50/60 Гц |
Optidew |
Remote Vision |
От 90 до 264 В, 47/440 Гц |
Easidew |
Transmitter |
От 12 до 28 В пост. ток |
On-line |
115/230 В, 50/60 Гц | |
Pro I.S. |
От 12 до 28 В пост. ток |
Модификация |
Исполнение |
Напряжение питания |
Pura |
Sensor O.E.M. Premium On-Line |
От 9 до 60 В пост. ток От 18 до 36 В перем. ток |
MDM300 |
MDM300 MDM300 I.S. |
Аккумулятор 9 В |
Transmet |
Transmet I.S. |
От 12 до 28 В пост. ток |
Cermet II |
Cermet II Cermet II I.S. |
От 85 до 264 В, 50/60 Гц От 90 до 370 В, пост.ток |
Cermax |
Cermax Cermax |
Аккумулятор 9 В |
QMA2030 |
QMA2030 |
110/240 В, 50/60 Гц |
Promet |
EExd I.S. |
От 90 до 264 В, 47/63 Гц От 110 до 300 В, пост.ток |
Liquidew |
EExd I.S. |
От 90 до 264 В, 47/63 Гц От 110 до 300 В, пост.ток |
5. Потребляемая мощность приведена в таблице 6. Таблица 6
Модификация |
Исполнение |
Потребляемая мощность |
S4000 |
Integrale |
100 Вт |
RS |
700 Вт | |
TRS |
1200 Вт | |
S8000 |
Integrale |
100 Вт |
Optidew |
Remote Vision |
100 Вт |
Easidew |
Transmitter On-line Pro I.S. |
5 Вт |
Pura |
Sensor O.E.M. Premium On-Line |
5 Вт |
MDM300 |
MDM300 MDM300 I.S. |
5 Вт |
Transmet |
Transmet I.S. |
5 Вт |
Cermet II |
Cermet II Cermet II I.S. |
5 Вт |
Cermax |
Cermax Cermax I.S. |
5 Вт |
QMA2030 |
QMA2030 |
500 Вт |
Promet |
EExd I.S. |
180 Вт |
Liquidew |
EExd I.S. |
180 Вт |
6. Габаритные размеры приведены в таблице 7. Таблица 7
Модификация |
Исполнение |
Габаритные размеры (ширина х высота х глубина), не более |
S4000 |
Integrale |
484 х 431 х 140 мм |
RS |
482 х 510 х 405 мм | |
TRS |
580 х 600 х 850 мм | |
S8000 |
Integrale |
200 х 443 х 353 мм |
Optidew |
Remote |
222 х 200 х 90 мм |
Vision |
290 х 132 х 260 мм | |
Easidew |
Transmitter |
138 х 45 х 27 мм |
On-line |
96 х 48 х 109 мм | |
Pro I.S. |
84 х 150 х 57 мм | |
Pura |
Sensor O.E.M. Premium On-Line |
120 х 150 х 35 мм |
MDM300 |
MDM300 MDM300 I.S. |
218 х 170 х 90 мм |
Transmet |
Transmet I.S. |
92 х 170 х 85 мм |
Cermet II |
Cermet II Cermet II I.S. |
483 х 132 х 38 мм |
Cermax |
Cermax Cermax I.S. |
250 х 150 х 300 мм |
QMA2030 |
QMA2030 |
470 х 214 х 400 мм |
Promet |
EExd I.S. |
355 х 310 х 245 мм |
Liquidew |
EExd I.S. |
355 х 310 х 245 мм |
7. Масса приведена в таблице 8. Таблица 8
Модификация |
Исполнение |
Масса, не более |
S4000 |
Integrale |
9,8 кг |
RS |
32,4 кг | |
TRS |
85,0 кг | |
S8000 |
Integrale |
11 кг. |
Optidew |
Remote Vision |
2,8 кг |
Easidew |
Transmitter |
0,15 кг |
On-line |
0,25 кг. | |
Pro I.S. |
0,75 кг | |
Pura |
Sensor O.E.M. Premium On-Line |
0,45 кг |
MDM300 |
MDM300 |
1,35 кг |
MDM300 I.S. |
1,5 кг | |
Transmet |
Transmet I.S. |
1,1 кг |
Модификация |
Исполнение |
Масса, не более |
Cermet II |
Cermet II Cermet II I.S. |
0,5 кг 2,1 кг |
Cermax |
Cermax Cermax I.S. |
3 кг |
QMA2030 |
QMA2030 |
15 кг |
Promet |
EExd I.S. |
22,5 кг |
Liquidew |
EExd I.S. |
22,5 кг |
8. Средний срок службы , лет 8
9. Средняя наработка на отказ, ч 4800
10. Условия эксплуатации
10.1 Диапазон температуры анализируемой среды приведен в таблице 9 Таблица 9
Модификация |
Исполнение |
Диапазон температуры анализируемой среды |
S4000 |
Integrale |
От минус 20 до плюс 50 °С |
RS | ||
TRS | ||
S8000 |
Integrale |
От минус 20 до плюс 50 °С |
Optidew |
Remote |
От минус 40 до плюс 90 °С |
Vision | ||
Easidew |
Transmitter |
От минус 20 до плюс 60 °С |
On-line | ||
Pro I.S. | ||
Pura |
Sensor |
От минус 20 до плюс 50 °С |
O.E.M. | ||
Premium | ||
On-Line | ||
MDM300 |
MDM300 |
От минус 20 до плюс 50 °С |
MDM300 I.S. | ||
Transmet |
Transmet I.S. |
От минус 20 до плюс 60 °С |
Cermet II |
Cermet II |
От минус 20 до плюс 60 °С |
Cermet II I.S. | ||
Cermax |
Cermax |
От минус 20 до плюс 50 °С |
Cermax I.S. | ||
QMA2030 |
QMA2030 |
От плюс 15 до плюс 40 °С |
Promet |
EExd |
От минус 20 до плюс 60 °С |
I.S. | ||
Liquidew |
EExd |
От минус 20 до плюс 60 °С |
I.S. |
10.2 Диапазон давлений анализируемой среды приведен в таблице 10 Таблица 10
Модификация |
Исполнение |
Диапазон давлений анализируемой среды |
S4000 |
Integrale RS TRS |
от 0 до 1 МПа |
S8000 |
Integrale |
от 0 до 2 МПа |
Модификация |
Исполнение |
Диапазон давлений анализируемой среды |
Optidew |
Remote Vision |
от 0 до 25 МПа |
Easidew |
Transmitter On-line Pro I.S. |
от 0 до 30 МПа |
Pura |
Pura |
от 0 до 30 МПа |
MDM300 |
MDM300 MDM300 I.S. |
от 0 до 35 МПа |
Transmet |
Transmet I.S. |
от 0 до 30 МПа |
Cermet II |
Cermet II Cermet II I.S. |
от 0 до 30 МПа |
Cermax |
Cermax Cermax I.S. |
от 0 до 30 МПа |
QMA2030 |
QMA2030 |
от 0 до 0,14 МПа |
Promet |
EExd I.S. |
от 0 до 30 МПа |
Liquidew |
EExd I.S. |
от 0 до 50 МПа |
-
- диапазон температуры окружающей среды, 0С от минус 20 до плюс 50
-
- диапазон относительной влажности при температуре 25 0С, % от 10 до 90
-
- диапазон атмосферного давления, кПа от 80 до 120
