Сведения о средстве измерений: 50167-12 Системы измерений скорости движения транспортных средств

Номер по Госреестру СИ: 50167-12
50167-12 Системы измерений скорости движения транспортных средств
(Автодория)

Назначение средства измерений:
Системы измерений скорости движения транспортных средств «Автодория» (далее -система) предназначены для измерений скорости движения транспортных средств (далее -ТС).

сертификация программного обеспечения
Внешний вид. Системы измерений скорости движения транспортных средств, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы измерений скорости движения транспортных средств
Рисунок № 1
Внешний вид. Системы измерений скорости движения транспортных средств, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы измерений скорости движения транспортных средств
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 18.06.2017
Номер записи - 139549
ID в реестре СИ - 361949
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - ООО "Автодория"
Страна - РОССИЯ
Населенный пункт - г.Казань
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Системы измерений скорости движения транспортных средств (Автодория)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ООО "Автодория"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
50167-12
18.06.2017
Системы измерений скорости движения транспортных средств, Автодория
ООО "Автодория" (РОССИЯ г.Казань)
ОТ
2 года
60000-15
24.02.2020
Системы измерения скорости движения транспортных средств , Автодория 2.0
ООО "Автодория" (РОССИЯ г.Казань)
ОТ
МП
2 года
75687-19
26.07.2024
Системы автоматические для обеспечения контроля за дорожным движением, Автодория 3.5
ООО "Автодория" (РОССИЯ г.Казань)
ОТ
МП
2 года

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Системы измерений скорости движения транспортных средств (Автодория)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы измерений скорости движения транспортных средств (Автодория)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ Курский ЦСМ
Курская область
1100 7287
ФБУ Курский ЦСМ
Курская область
21998 7287
Коломенский филиал ФБУ Ростест-Москва
Московская область
5692 7287
Клинский филиал ФБУ Ростест-Москва
Московская область
5692 7287
Сергиево-Посадский филиал ФБУ Ростест-Москва
Московская область
5692 7287

Программное обеспечение

Программное обеспечение (ПО) системы состоит из ПО регистратора и ПО вычислительного центра.

В функции, выполняемые ПО регистратора, входят :

- обеспечение взаимодействия всех аппаратных компонентов регистратора ;

- осуществление передачи информации о зафиксированных ТС, координатах и времени фиксации в вычислительные центр;

- контроль работы комплекса (функции самотестирования и обнаружения сбоев);

- фотографирование ТС и сопоставление снимков с точным временем и координатой регистратора.

В функции, выполняемые ПО вычислительного центра, входят:

- обеспечение загрузки данных о зафиксированных регистраторами ТС;

- осуществление расчета скорости движения ТС по данным о его фиксации на двух соседних регистраторах;

Идентификационные данные ПО приведены в таблице 1. Таблица 1

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификаци

онный номер)

ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора

ПО

Регистратор. Модуль сопоставления данных

libDataMerger.so

1.0

f40f3ea908f8d45e26

b782b49654812f

MD5

В ычислительный центр. Модуль метрологических расчетов

metrology.jar

1.2.0-RELEASE

2d1e7976c27e5aa22

5d63e1c8b704c78

MD5

Реализованные методы защиты встроенного в регистраторы ПО:

- защита программного обеспечения от несанкционированного изменения реализована путем проверки контрольной суммы прошивки прибора при старте. При попытке несанкционированного изменения ПО выдается ошибка целостности ПО и прибор переходит в состояние блокировки ( происходит блокировка основных функций работы регистратора );

- защита данных от случайных и преднамеренных изменений реализована с использованием   специального формата данных, не дающего возможности

несанкционированного изменения данных (отсутствие возможности чтения на ПК без использования специального ПО, порядок распространения которого контролируется; отсутствие возможности редактирования записанных данных; отсутствие возможности выборочного удаления данных; экспортированные в машиночитаемый формат данные имеют электронную подпись, гарантирующую отсутствие случайных и преднамеренных изменений).

Реализованные методы защиты ПО вычислительного центра:

- разграничение доступа как средствами операционной системы, так и самого ПО;

- организационные средства - установка ПО на специализированном сервере, установленным в помещении с ограниченным доступом.

Реализованные методы защиты интерфейса связи между регистраторами и вычислительным центром:

  • - использование защищенного VPN-канала;

  • - шифрация данных.

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.


Знак утверждения типа

Знак утверждения типа

Наносится на титульный лист формуляра АДОР.2012.001 ФО и руководства по эксплуатации АДОР.2012.001 РЭ методом компьютерной графики. На корпуса регистраторов, серверов вычислительного центра в виде наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Система измерений скорости движения транспортных средств «Автодория». Руководство по эксплуатации.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к системам измерений скорости движения транспортных средств «Автодория»

1 ГОСТ Р 51794-2001 Аппаратура радионавигационная глобальной навигационной спутниковой системы и глобальной системы позиционирования. Системы координат. Методы преобразований координат определяемых точек.

2 Система измерений скорости движения транспортных средств «Автодория». Технические условия. ТУ 4278-001-1111690037030-2011.

Поверка

Поверка

осуществляется по документу «Инструкция. Система измерений скорости движения транспортных средств «Автодория». Методика поверки АДОР.2012.001 МП», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» 28 февраля 2012 г.

Основное поверочное оборудование:

- дальномер лазерный Leica Disto D5 (Рег. № 41142-09), диапазон измерений от 0,5 до 200 м, пределы допускаемой абсолютной погрешности измерений ±1,0 мм, пределы допускаемой погрешности измерений углов ±0,3 градуса.

- GNSS-приемник спутниковый геодезический двухчастотный Trimble R8 GNSS (Рег. № 33967-07), пределы допускаемой погрешности определения координат в плане ±3,0 мм).

Лист № 5 всего листов 5

Изготовитель


Общество с ограниченной ответственностью «Автодория»
Юридический адрес: 420074, г. Казань, ул. Петербургская, д. 52
Телефон: +7 (843) 524-71-06, +7 (937) 778 41 14
Адрес web-сайта: www.avtodoria.ru
E-mail: ak@avtodoria.ru

Испытательный центр


Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ») Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru

Принцип действия систем основан на измерении времени, за которое ТС прошло расстояние между двумя регистраторами, и последующем вычислении средней скорости ТС по значениям времени и пройденного пути.

Система состоит из регистраторов, монтируемых непосредственно у дороги (далее -регистраторы), и центра обработки данных (Вычислительный центр).

Регистраторы содержат в своем составе аппаратуру потребителей КНС ГЛОНАСС/GPS, которая служит для определения координат регистраторов и синхронизации работы регистраторов по времени.

Регистраторы осуществляют непрерывную фотосъемку дороги, при пересечении ТС зоны контроля первого регистратора фиксируются изображение ТС, время фиксации (t1) и координаты (S1). ТС двигаясь по дороге, входит в зону контроля второго регистратора, которым фиксируется изображение ТС, время фиксации (t2) и географические координаты (S2). Эти данные с регистраторов отправляются по беспроводным каналам передачи данных в вычислительный центр.

Вычислительный центр, вычисляет скорость проезда между двумя последовательно установленными на дороге регистраторами по формуле:

Vcp = f(S1,S2)/(t1-t2),

где f(S1,S2) - функция вычисления линейного расстояния между двумя точками на поверхности Земли в соответствии с ГОСТ Р 51794-2001.

Если в зону контроля регистраторов попало несколько ТС, значение скорости определяется независимо для каждого из них.

Регистраторы размещаются на высоте от 4 до 6 м над дорожным полотном. Угол между оптической осью камеры и направлением движения транспортных средств не более 30 градусов, наклон к плоскости дорожного полотна находится в пределах от 5 до 25 градусов.

Система обеспечивает измерение средней скорости движения транспортных средств если:

  • - участок дороги, ограниченный двумя регистраторами, прямолинейный, не содержит поворотов и перепадов высот;

  • - видеосистема обоих регистраторов направлена в одну сторону.

Вычислительный центр состоит из сервера базы данных, где осуществляется хранение информации, и сервера приложений, осуществляющего загрузку, обработку и передачу информации о зафиксированных ТС.

Общий вид и способ пломбирования регистраторов показаны на рисунках 1 и 2.

Внешний вид. Системы измерений скорости движения транспортных средств (Автодория), http://oei-analitika.ru

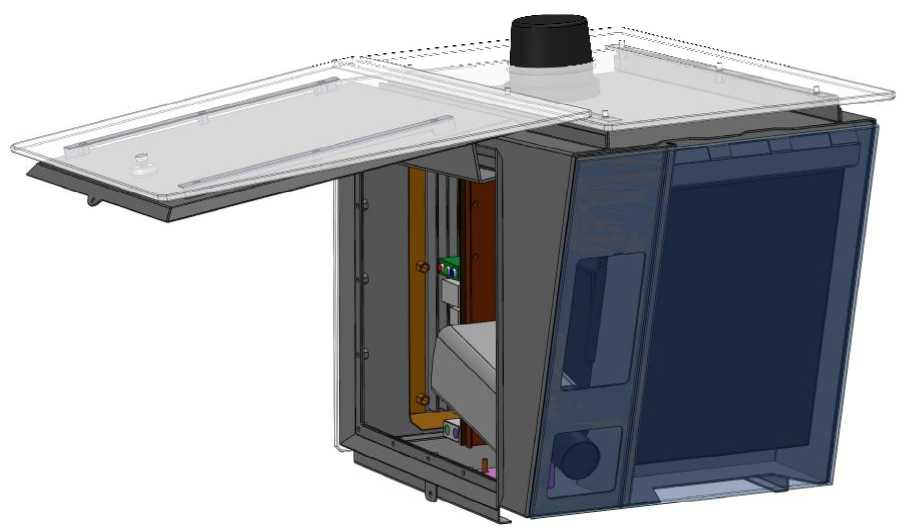

Рисунок 1 - Общий вид регистратора

Внешний вид. Системы измерений скорости движения транспортных средств (Автодория), http://oei-analitika.ru

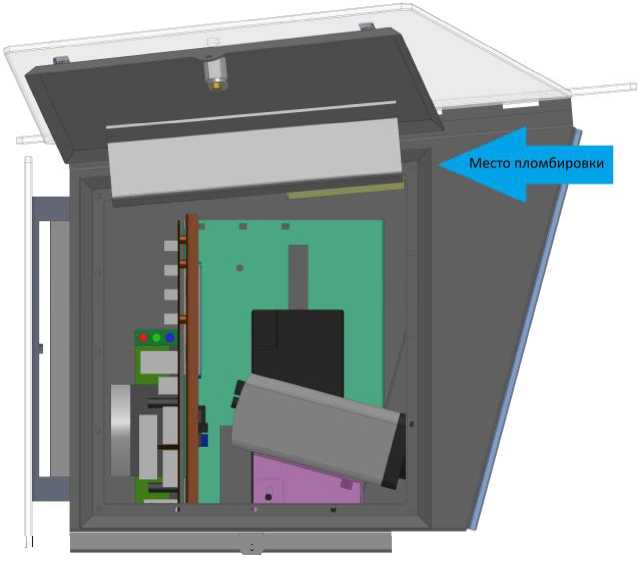

Рисунок 2 - Схема пломбирования регистраторов


Комплектность системы приведена в таблице 3. Таблица 3

Наименование

Обозначение

Кол-во

Примечание

Регистратор системы измерений скорости движения транспортных средств «Автодо-рия» с установленным ПО

АДОР-1 Р

(по заказу)

Вычислительный центр системы измерений скорости движения транспортных средств «Автодория» с установленным ПО

АДОР-1 ВЦ

1 комплект

Комплект вспомогательного оборудования

1 комплект

Система измерений скорости движения транспортных средств «Автодория». Руководство по эксплуатации

АДОР.2012.001 РЭ

1 шт.

Система измерений скорости движения транспортных средств «Автодория». Методика поверки

АДОР.2012.001 МП

1 шт.

Система измерений скорости движения транспортных средств «Автодория». Формуляр. Паспорт

АДОР.2012.001 ФО

1 шт.


системы приведены в таблице 2. Таблица 2

Наименование характеристики

Значение

Диапазон измерений скорости движения транспортных средств, км/ч

от 1 до 200

Пределы допускаемой погрешности измерений средней скорости транспортных средств между двумя регистраторами (Д), %

±5

Минимальное расстояние между регистраторами (L), м.

500

Протяженность зоны визуального контроля каждого регистратора, м

от 10 до (L-0,048)-12

Пределы допускаемой погрешности определения координат регистраторов, не более, м

±6

Наименование характеристики

Значение

Пределы отклонения показаний внутреннего таймера регистратора от сигналов точного времени, мс

±50

Минимальное количество фотоснимков, обрабатываемых прибором в секунду

12

Напряжение питания регистратора, В: от сети переменного тока от аккумулятора

от 200 до 240

от 7 до 14

Потребляемая мощность регистратора, В •А, не более

250

Габаритные размеры регистратора, мм, не более

400х520х330

Масса регистратора, кг, не более

15

Диапазон рабочих температур регистраторов, °С

от минус 40 до 50

Диапазон рабочих температур вычислительного центра, °С

25 ± 10


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
