Номер по Госреестру СИ: 50149-12
50149-12 Весы неавтоматического действия
(FS)
Назначение средства измерений:
Весы неавтоматического действия FS (далее весы) предназначены для статического определения массы веществ и материалов.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности индикатора. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО и измерительной информации от преднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Дополнительные требования к электронным устройствам с программным управлением. Устройства со встроенным программным управлением».
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
1 |
2 |
Идентификационное наименование ПО |
__* |
Номер версии (идентификационный номер) ПО |
P-3.00; P-3.01; P-3.10 |
Цифровой идентификатор ПО |
__* |
*Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО не используется на устройствах при работе со встроенным ПО.
Лист № 3 Всего листов 4Знак утверждения типа
Знак утверждения типананосится офсетным способом на маркировочную табличку, расположенную на индикаторе весов, и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия FS
-
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
-
2 ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
3 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в приложении к руководству по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классу точности M1 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной табличкой.
Изготовитель
Фирма «A&D SCALES Co., LTD», Корея
Адрес: 162-4, Insan-ni, Deogsan-myeon, Jincheon-gan, Chugcheongbug-go, 365-842 Korea Телефон (факс): Phone: 43-537-4101; Fax: 43-537-4110
Web-сайт: www.aandd.jp
Заявитель
Общество с ограниченной ответственностью «ЭЙ энд ДИ РУС»(ООО «ЭЙ энд ДИ РУС») ИНН 7731547200
Адрес: 121357, г. Москва, ул. Верейская, д. 17
Телефон (факс): (495) 937 33 44, (495) 937 55 66
Web-сайт: www.aandd.ru
E-mail: info@and-rus.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (индикатора), который закреплен на стойке. Весы выполнены из нержавеющей стали.

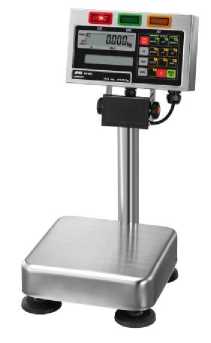

Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов FS
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал преобразуется в цифровой код. Результаты взвешивания выводятся на жидкокристаллический дисплей.
Питание весов осуществляется через источник переменного тока или от дополнительной батареи. Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
-
- устройство установки по уровню (Т.2.7.1);
-
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
-
- устройство первоначальной установки нуля (Т.2.7.2.4);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство индикации отклонения от нуля (4.5.5);
-
- устройство установки нуля и уравновешивания тары (4.6.9);
-
- устройство выборки массы тары (Т.2.7.4);
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Весы выполняют следующие функции:
-
- подсчет количества образцов;
-
- взвешивание в процентах.
На маркировочной табличке весов указывают:
-
- обозначение типа весов;
-
- класс точности;
-
- значения Max, Min, e;
- торговую марку изготовителя и его полное наименование;
- торговую марку или полное наименование представителя изготовителя для импортируемых весов;
- серийный номер;
- знак утверждения типа.
Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной табличкой.

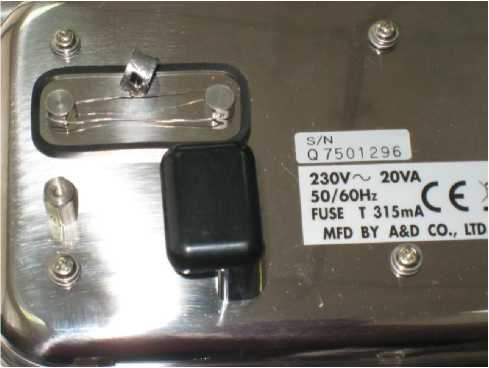

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Схема пломбировки весов
Весы выпускаются в следующих модификациях: FS-6Ki, FS-15Ki, FS-30Ki,
отличающихся массой, габаритными размерами и метрологическими характеристиками.
Таблица 2
Наименование характеристик |
FS-6Ki |
FS-15Ki |
FS-30Ki | |
Класс точности по ГОСТ OIML R 76-1-2011 |
Ш | |||
Максимальная нагрузка (Max), г |
6 |
15 |
30 | |
Действительная цена деления, (d), г и поверочный интервал, (е), г, (e=d) |
2 |
5 |
10 | |
Число поверочных интервалов (n) |
3000 |
3000 |
3000 | |
Диапазон уравновешивания тары |
100 % Max | |||
Диапазон температур, °C |
от -10 до +40 | |||
Параметры адаптера сетевого питания: | ||||
- напряжение на входе, В |
от 187 до 242 | |||
- частота, Гц |
от 49 до 51 | |||
Напряжение электрического питания от источника постоянного тока, В |
6 | |||
Масса, кг, не более |
8,1 |
14,9 | ||
Габаритные размеры, мм, не более | ||||
- высота |
496 |
496 | ||
- ширина |
250 |
380 | ||
- длина |
414 |
464 |
