Номер по Госреестру СИ: 50123-12
50123-12 Трубки Пито-Прандтля дифференциальные
(TPL-03-100-T)
Назначение средства измерений:
Трубки Пито-Прандтля дифференциальные TPL-03-100-T зав № с 1 по 55 (далее - трубки Пито-Прандтля) совместно с дифференциальными манометрами предназначены для измерений скорости и температуры газового (воздушного) потока.
Внешний вид.
Трубки Пито-Прандтля дифференциальные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 139496
ID в реестре СИ - 361896
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "KIMO Instruments"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№188 от 2018.02.01 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Трубки Пито-Прандтля дифференциальные (TPL-03-100-T)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KIMO Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47589-11 26.08.2016 |
Анемометры цифровые, VT100, LV101, LV107, LV110, LV120, LV130 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
50123-12 |
Трубки Пито-Прандтля дифференциальные, TPL-03-100-T Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
53260-13 22.04.2018 |
Манометры цифровые, MP 100, MP 101, MP 105, MP 112, MP 115, MP 120, MP 130, MP 200 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
53989-13 25.06.2018 |
Термометры цифровые , TK, TM, TN, TR Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
54360-13 29.07.2018 |
Анализаторы дымовых газов, KIGAZ 100, KIGAZ 150, KIGAZ 200, KIGAZ 300 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
54561-13 16.08.2018 |
Измерители цифровые многофункциональные, VT200, AMI300 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
55866-13 |
Термопреобразователь сопротивления платиновый, SF 50 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
60865-15 10.06.2021 |
Термометры цифровые , TK110, TK112, TR110, TR112, TM110, TM210, TST Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
60866-15 10.06.2021 |
Термогигрометры , HD110, HM110, TH110, TH210, HST Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
60867-15 10.06.2021 |
Термоанемометры , CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61012-15 30.06.2021 |
Измерители цифровые многофункциональные, HQ210, MP210, VT210, AMI310, CPE310, CPE311, C310, CA310 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61042-15 30.06.2021 |
Манометры цифровые дифференциальные, МР110, МР111, МР112М, МР115М, МР120М Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
62295-15 18.11.2021 |
Датчики давления, PST, CP 110, CP 210 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
66966-17 21.03.2022 |
Термопреобразователи сопротивления платиновые, SFBT50-B Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
70432-18 |
Термопреобразователи сопротивления платиновые, SF 50 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Кто поверяет Трубки Пито-Прандтля дифференциальные (TPL-03-100-T)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трубки Пито-Прандтля дифференциальные (TPL-03-100-T)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
2032 | 2032 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений скорости воздушных потоков с помощью трубки Пито-Прандтля дифференциальной TPL-03-100-T № 2550 -28- 2012 аттестована ФГУП “ВНИИМ им. Д.И.Менделеева”.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трубкам Пи-то-Прандтля дифференциальным TPL-03-100-T-
1. ГОСТ 8.542-86 “Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока”
-
2. ГОСТ Р 8.585. Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования
-
3. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по методике МП-2550-0182-2011 «Трубки Пито-Прандтля дифференциальные TPL-03-100-T. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 23 января 2012 г.
Основные средства измерений, необходимых при поверке стенд аэродинамический АДС 700/100 (из состава ГЭТ 150-85), диапазон воспроизведе -ния скорости воздушного потока от 0,1 до 100 м/с, СКО=0,2%, НСП=0,2%.
Средства измерений, применяемые для поверки термоэлектрического преобразователя, по ГОСТ 8.338-2002.
Изготовитель
фирма «KIMO Instruments», Франция,Адрес: Zone Industrielle - 24700 Montpon Mёnestёrol
RCS Рёпддеих B349 282 095
Siren : 349 282 095 000 18
Tel. : +33 (0)1 60 06 69 25
Email : export@kimo.fr
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01,
факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия основан на измерении динамического давления (разности между полным и статическим давлениями в потоке). Это разность, согласно уравнению Бернулли, пропорциональна квадрату скорости газового потока.
Средний коэффициент преобразования трубки Пито-Прандтля (КТ) во всем диапазоне скоростей 1,0015.
Измеряемые параметры (температура, избыточное давление и разность давлений) являются статическими или медленно изменяющимися во времени.
Трубки Пито-Прандтля изготовлены из нержавеющей стали, и имеют Г-образную форму, на носике имеется торцевое отверстие для приема полного давления измеряемой среды, отверстия для статического давления расположены на расстоянии 25 мм от носика. Чувствительный элемент термоэлектрического преобразователя расположен внутри трубки Пито-Прандтля.
Штуцеры для присоединения дифференциального манометра расположены на длинной стороне трубки и имеют цилиндрическую форму.

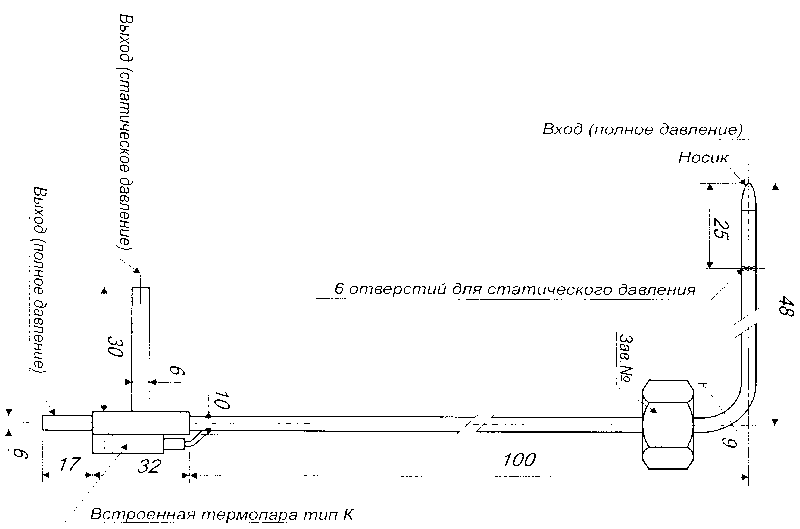

Внешний вид трубки Пито-Прандтля показан на рисунке 1.
