Номер по Госреестру СИ: 50107-12
50107-12 Контроллеры SCADAPack на основе измерительных модулей
(5000)
Назначение средства измерений:
Контроллеры SCADAPack на основе измерительных модулей серии 5000 предназначены для измерений аналоговых выходных сигналов от первичных измерительных преобразователей (напряжение и сила постоянного тока, импульсные последовательности, сигналы от термопреобразователей сопротивления и термопар), а также формирования выходных аналоговых сигналов силы и напряжения постоянного тока.
Внешний вид.
Контроллеры SCADAPack на основе измерительных модулей
Рисунок № 1
Программное обеспечение
Идентификационные данные встроенного программного обеспечения (ПО) контроллеров SCADAPack различных модификаций приведены в таблице 1.
аблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечени я |
Алгоритм иден-тифи-кации |
Встроенное ПО контроллеров модификаций SCADAPack32 32Р |
SCADAPack 32 ISaGRAF 2.21.mot SCADAPack 32 TelePACE 2.21.mot |
2.21 |
- |
- |
Встроенное ПО контроллеров модификаций SCADAPack314 |
SCADAPack 31x ISaGRAF firmware 1.61 build 954.hex SCADAPack 31x TelePACE firmware 1.61 build 954.hex |
1.61 |
- |
- |
Встроенное ПО контроллеров модификаций SCADAPack 314E |
782s31xE.bin |
7.82 |
- |
- |
Встроенное ПО контроллеров модификаций SCADAPack330/334 |
SCADAPack 33x ISaGRAF firmware 1.61 build 954.hex SCADAPack 33x TelePACE firmware 1.61 build 954.hex |
1.61 |
- |
- |
Встроенное ПО контроллеров модификаций SCADAPack 330Е/334Е |
782s33xE.bin |
7.82 |
- |
- |
Встроенное ПО контроллеров модификаций SCADAPack350/357 |
SCADAPack 350 ISaGRAF firmware 1.61 build 954.hex SCADAPack 350 TelePACE firmware 1.61 build 954.hex |
1.61 |
- |
- |
Встроенное ПО контроллеров модификаций SCADAPack 350Е/357Е |
782s35xE.bin |
7.82 |
- |
- |
Встроенное ПО контроллеров модификации SCADAPackES |
782e586.bin |
7.82 |
- |
- |
Метрологические характеристики измерительных каналов контроллеров нормированы с учетом встроенного ПО.
Программная защита от несанкционированного изменения ПО реализована на основе пароля. Механическая защита от несанкционированного доступа выполняется установкой разрушаемых шильд-наклеек между разборными частями корпусов контроллеров.
Уровень защиты - "С" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и лицевую панель контроллера в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе "Контроллеры SCADAPack на основе измерительных модулей серии 5000. Руководство по эксплуатации".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам SCADAPack на основе измерительных модулей серии 5000-
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10’16... 30 А.
-
2. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
3. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
4. ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний.
-
5. Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу "Контроллеры SCADAPack на основе измерительных модулей серии 5000. Методика поверки" МП2064-0063-2012, утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева" в марте 2012 г.
Перечень основных средств поверки:
-
- калибратор универсальный Н4-7:
погрешность воспроизведения силы постоянного тока: ±(0,004 % I + 0,0004 % 1п);
погрешность воспроизведения напряжения постоянного тока:
± (0,002 % U + 0,00015 % Un);
-
- генератор импульсов точной амплитуды Г5-75, от 0,01 до 9,999 В, диапазон от 0 до 50 кГц, ± 1- 10-3Т, с
-
- частотомер электронно-счетный Ч3-63, от 0,1 Гц до200 МГц dF= ± ( d0 + 1/tF)
-
- мультиметр В7 - 64/1, от 2,0 В до 12,5 В, ± (40 -10-6 UX + 2 ед.мл.р.),
от 0,5 до 2 В, ± (40 -10-6 UX + 5 ед.мл.р.)
-
- магазин сопротивления Р4831 кл. 0,02; от 1-10-2 до 1-106 Ом
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева", регистрационный № 30001-10.Адрес:190005, С.-Петербург, Московский пр. 19,
тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия контроллеров заключается в аналого-цифровом преобразовании входных аналоговых сигналов, часть полученных цифровых кодов за счет цифро-аналогового преобразования обеспечивает формирование выходных аналоговых сигналов.
Контроллеры SCADAPack на основе измерительных модулей серии 5000 (далее -контроллеры) строятся по модульному принципу и обеспечивают восприятие измерительной информации, представленной сигналами силы и напряжения постоянного тока, импульсными последовательностями, сигналами от термопар и термопреобразователей сопротивления.
Контроллеры SCADAPack представлены следующими модификациями: SCADAPack32/32Р, SCADAPack314/314E, SCADAPack330/334(330Е/334Е), SCADAPack350/357(350Е/357Е), SCADAPackES, которые различаются быстродействием процессора, протоколами обмена и составом, определяемым заказом. Метрологические характеристики всех модификаций контроллеров определяются применяемыми в них измерительными модулями серии 5000. Предусмотрена возможность расширения функциональных возможностей контроллеров за счет подключения к ним дополнительных периферийных модулей той же серии.
Конструктивно контроллеры выполнены в стальных корпусах, предназначенных для монтажа на DIN-рейку и подключения к шине ввода/вывода. На передних панелях расположены светодиодные индикаторы состояния, винтовые клеммные контакты для подключения источника питания, линий связи и источников сигналов, а также разъемы для подключения внешних устройств.

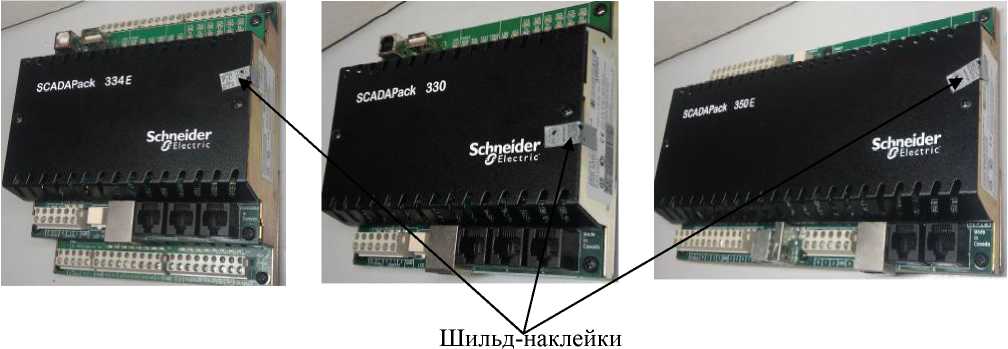

На рисунке 1 показан внешний вид ряда модификаций контроллеров SCADAPack.
Рисунок 1
В комплект поставки входит:
-
- контроллер SCADAPack (модификация и состав определяется заказом);
-
- ПО на диске;
-
- комплект ЗИП;
-
- руководство по эксплуатации;
-
- методика поверки МП2064-0063-2012.
Метрологические характеристики измерительных модулей серии 5000 приведены в
таблице 2. Таблица 2
Тип моду ля, количе- |
Сигналы |
Пределы допускаемой погрешности |
Примечание | ||
ство каналов |
вход |
выход |
основной |
в рабочих условиях | |
1 |
2 |
3 |
4 |
5 |
6 |
5203, 5204 3 канала |
импульсы, частота до 5 кГц |
16 бит |
± 1 ед. наим. разр. |
при выключенных фильтрах |
1 |
2 |
3 |
4 |
5 |
6 |
5202 4 канала |
12 бит |
от 0/4 до 20 мА |
± 0,05 % |
± 0,2 % | |
5303 2 канала |
12 бит |
от 0 до 20 мА |
± 0,05 %. |
± 0,2 %. | |
5304 4 канала |
12 бит |
от 0/4 до 20мА от 0/1 до 5 В от 0/2 до 10 В |
± 0,05 % |
± 0,2 % | |
5410 8 каналов |
импульсы, частота до 10 кГц |
32 бит |
± 2 ед.наим.разр. |
при выключенных фильтрах | |
5506 8 каналов |
от 0/4 до 20 мА от 0/1 до 5 В |
15 бит |
± 0,1 % |
± 0,2 % | |
5502 8 каналов |
от -20 до 20 мА от -10 до 10 В |
13 бит |
± 0,1 % |
± 0,2 % | |
5505 8 каналов |
Р 100 от -200 до 800 °С |
17 бит |
± 0,1 % |
± 0,1 % | |
от 0 до 500 Ом |
± 0,03 % |
± 0,03 % | |||
Эмуляция 5503 Р 100 от 0 до 200 °С от -100 до100 °С от -200 до 0 °С от 0 до 400 °С от 0 до 800 °С |
15 бит |
± 0,1 % |
± 0,2 % | ||
от 0 до 400 Ом |
± 0,03 % |
± 0,06 % | |||
5504 8 каналов |
J от -200 до 760 °С |
15 бит |
± 0,2 % | ||
Kот -230 до 1370 °С |
± 0,2 % * | ||||
Eот -240 до 1000°С |
± 0,15 % * | ||||
T от -240 до 400 °С |
± 0,5 % * | ||||
±80 мВ |
± 0,15 % | ||||
5601, 5601А 8 вх. каналов |
от 0 до 20 мА от 0 до 5 В |
15 бит |
± 0,1 % |
± 0,2 % | |
2 вых. канала |
12 бит |
от 0 до 20 мА |
± 0,05 % |
± 0,2 % | |
5604 9 вх. каналов |
от 0 до 20 мА |
14 бит |
± 0,1 % |
± 0,2 % | |
от 0 до 10 В |
15 бит | ||||
от 0 до 32,768 В |
10 бит |
± 0,25 % |
± 1 % | ||
2 вых. Канала |
12 бит |
от 0 до 20 мА |
± 0,15 % |
± 0,25 % | |
5606 8 вх. каналов |
от 0/4 до 20 мА |
15 бит |
± 0,1 % |
± 0,2 % | |
от 0 до 10 В | |||||
от 0 до 5 В | |||||
2 вых. Канала |
12 бит |
от 0 до 20 мА |
± 0,15 % |
± 0,25 % |
Дополнитель ная опция |
5607 8 вх. каналов |
от 0 до 20 мА |
14 бит |
± 0,1 % |
± 0,2 % | |
от 4 до 20 мА | |||||
от 0 до 10 В |
15 бит | ||||
от 0 до5 В | |||||
2 вых. канала |
12 бит |
от 0 до 20 мА |
± 0,15 % |
± 0,25 % |
дополнитель ная опция |
Примечания:
-
1. Наличие сноски * означает, что погрешность указана без учета погрешности канала компенсации температуры холодного спая, которая составляет: ± 0,5 °С (при температуре холодного спая от 0 до 60 °С); ± 1,0 °С (при температуре холодного спая от минус 40 до 0 °С). При температуре ниже минус 200 °С погрешность должна быть увеличена на 0,05%;
-
2. Погрешность в процентах является приведенной; нормирующим значением при определении приведенной погрешности является диапазон входного/выходного сигнала;
-
3. Значения основной погрешности приведены для температуры 25 °С.
Рабочие условия эксплуатации:
-
- диапазон температуры окружающего воздуха, °С...........от минус 40 до 70
-
- относительная влажность (без конденсации), %......................до 95
-
- диапазон давления, кПа.............................................от 84 до 106,7.
Габаритные размеры и параметры электропитания контроллеров приведены в таблице 3 Таблица 3
Модификация контроллера |
Г абаритные размеры (ширина х высота х глубина), не более, мм |
Параметры электропитания | |
Напряжение питания постоянного тока, В |
Потребляемая мощность, не более, Вт | ||
SCADAPack32^ |
213х155х72 |
от 11 до 30 |
10,8 |
SCADAPack314/314E |
144х165х72 |
8,5 | |
SCADAPack330/334 (330Е/334Е) |
144х165х72 |
8,5 | |
SCADAPack350 |
213х127х45 |
8,5 | |
SCADAPack357 (350Е/357Е) |
213х155х72 |
8,5 | |
SCADAPackES |
300х175х40 |
от 9 до 30 |
15,8 |
Среднее время безотказной работы, ч
